W hydraulice i warsztacie rozmiar 1/4 cala potrafi wprowadzić w błąd, bo nie chodzi o prosty przelicznik na milimetry. W praktyce na pytanie gwint 1/4 cala ile to mm nie odpowiada się jednym numerem, tylko sprawdza standard, średnicę zewnętrzną, skok i sposób uszczelnienia. To ważne, bo od tej różnicy zależy, czy złączka pasuje od razu, czy kończy się luzem, zakleszczeniem albo przeciekiem.
Najkrótsza odpowiedź o gwincie 1/4 cala
- W hydraulice 1/4 cala to zwykle rozmiar nominalny, a nie rzeczywiste 6,35 mm.
- Dla popularnego G 1/4 / BSPP średnica zewnętrzna wynosi ok. 13,16 mm, a skok ok. 1,34 mm (19 TPI).
- Dla 1/4 NPT średnica zewnętrzna to ok. 13,72 mm, a skok ok. 1,41 mm (18 TPI).
- BSP/G jest zwykle prosty i uszczelnia się na podkładce lub O-ringu.
- NPT jest stożkowy i uszczelnia się na gwincie, więc nie wolno go traktować jak BSP.
Co naprawdę oznacza 1/4 cala w gwincie
Ja w takich sytuacjach nie zaczynam od mnożenia 1/4 przez 25,4, bo to prowadzi do 6,35 mm i daje fałszywy trop. W gwintach rurowych 1/4 cala to oznaczenie nominalne, czyli umowne, a nie rzeczywista średnica zewnętrzna gwintu. Dlatego sam zapis nie mówi jeszcze, czy chodzi o BSP/G, BSPT/R, czy 1/4 NPT.
W praktyce ważniejsze od samej liczby jest to, jak gwint pracuje z gniazdem: czy jest prosty, czy stożkowy, oraz czy uszczelnia się na podkładce, O-ringu, czy na samych zwojach. To właśnie ten detal decyduje, czy po montażu układ będzie szczelny. I tu przechodzimy do konkretnych wymiarów, bo one najlepiej porządkują cały temat.
Jakie wymiary ma najczęściej spotykany gwint 1/4 cala

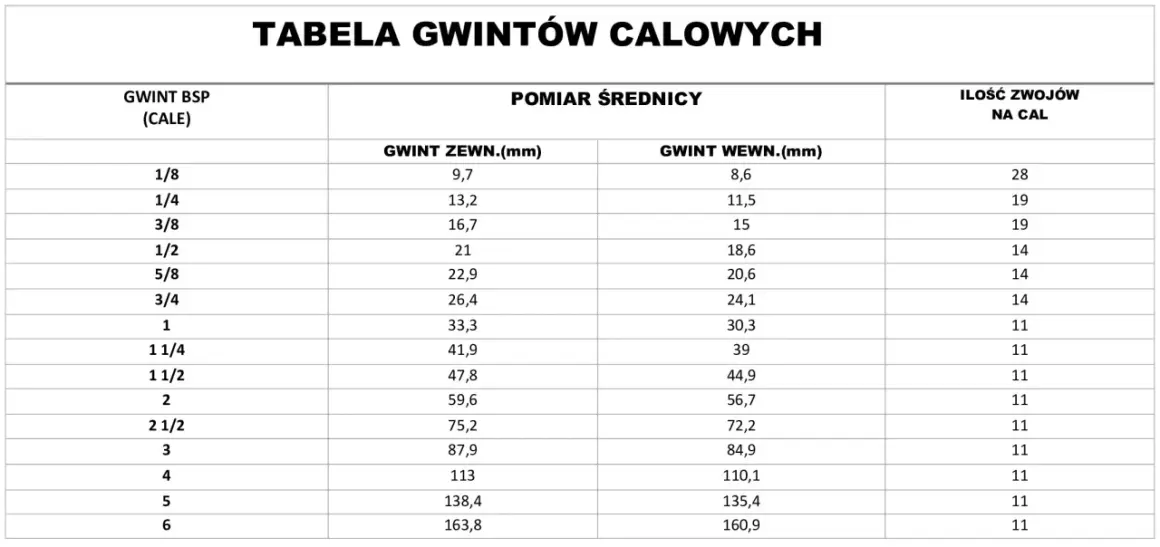

W tabelach technicznych Eaton dla BSP 1/4 podaje się 13,16 mm i 19 TPI, a dla 1/4 NPT 13,72 mm i 18 TPI. TPI oznacza liczbę zwojów na cal, więc nawet różnica jednego zwoju robi realną różnicę przy dopasowaniu części.
| Standard | Oznaczenie | Średnica zewnętrzna | Skok / TPI | Kształt | Uszczelnienie | Typowe zastosowanie |
|---|---|---|---|---|---|---|
| G 1/4 | BSPP | 13,16 mm | 1,34 mm / 19 TPI | prosty | podkładka, O-ring, uszczelka czołowa | hydraulika, armatura, czujniki, rozdzielacze |
| R 1/4 | BSPT | ok. 13,16 mm w punkcie pomiarowym | 1,34 mm / 19 TPI | stożkowy 1:16 | na gwincie, zwykle z uszczelniaczem | instalacje rurowe, starsza armatura |
| 1/4 NPT | NPT | 13,72 mm | 1,41 mm / 18 TPI | stożkowy | na gwincie, z taśmą PTFE lub pastą | sprzęt z USA, pneumatyka, część osprzętu hydraulicznego |
Ta tabela pokazuje najważniejszą rzecz: 1/4 cala nie oznacza jednej uniwersalnej średnicy. Dla warsztatu najczęściej liczy się nie tyle sam zapis, ile to, czy masz BSP czy NPT oraz czy gwint jest prosty, czy stożkowy. To prowadzi do kolejnego pytania: dlaczego w hydraulice standard ma większe znaczenie niż sam wymiar w milimetrach.
Dlaczego w hydraulice standard ma większe znaczenie niż sama średnica
W praktyce ja traktuję standard gwintu jak pierwszy filtr doboru części. Jeśli złączka ma być szczelna, musi pasować nie tylko średnicą, ale też geometrią gwintu i sposobem uszczelnienia. G 1/4, R 1/4 i 1/4 NPT wyglądają podobnie na pierwszy rzut oka, ale pracują inaczej i nie powinny być mieszane bez odpowiedniego adaptera.
- G 1/4 wybieram, gdy producent przewidział uszczelnienie na podkładce, O-ringu albo płaskiej powierzchni czołowej.
- R 1/4 biorę wtedy, gdy gwint ma się klinować w gnieździe i pomagać w uszczelnieniu.
- 1/4 NPT pojawia się często w elementach z rynku amerykańskiego i wymaga innego podejścia niż BSP.
Najczęstszy błąd polega na tym, że ktoś widzi „1/4” i zakłada pełną zamienność. W praktyce to proszenie się o mikrowyciek, urwanie pierwszych zwojów albo zbyt mocne dokręcanie, które tylko maskuje problem na chwilę. Jeśli już rozumiesz różnicę między standardami, najłatwiej przejść do kontroli w warsztacie, zanim coś zamówisz albo zamontujesz.
Jak sprawdzić gwint w praktyce przed zakupem złączki
Przy doborze części nie opieram się wyłącznie na opisie sprzedawcy. Jeśli mam choć chwilę, sprawdzam gwint w trzech krokach: średnicę, skok i sposób uszczelnienia. To zajmuje kilka minut, a oszczędza zwroty i rozbieranie układu po montażu.
- Sprawdź oznaczenie na elemencie, jeśli jest wybite lub nadrukowane. Szukaj zapisów typu G 1/4, R 1/4 albo 1/4 NPT.

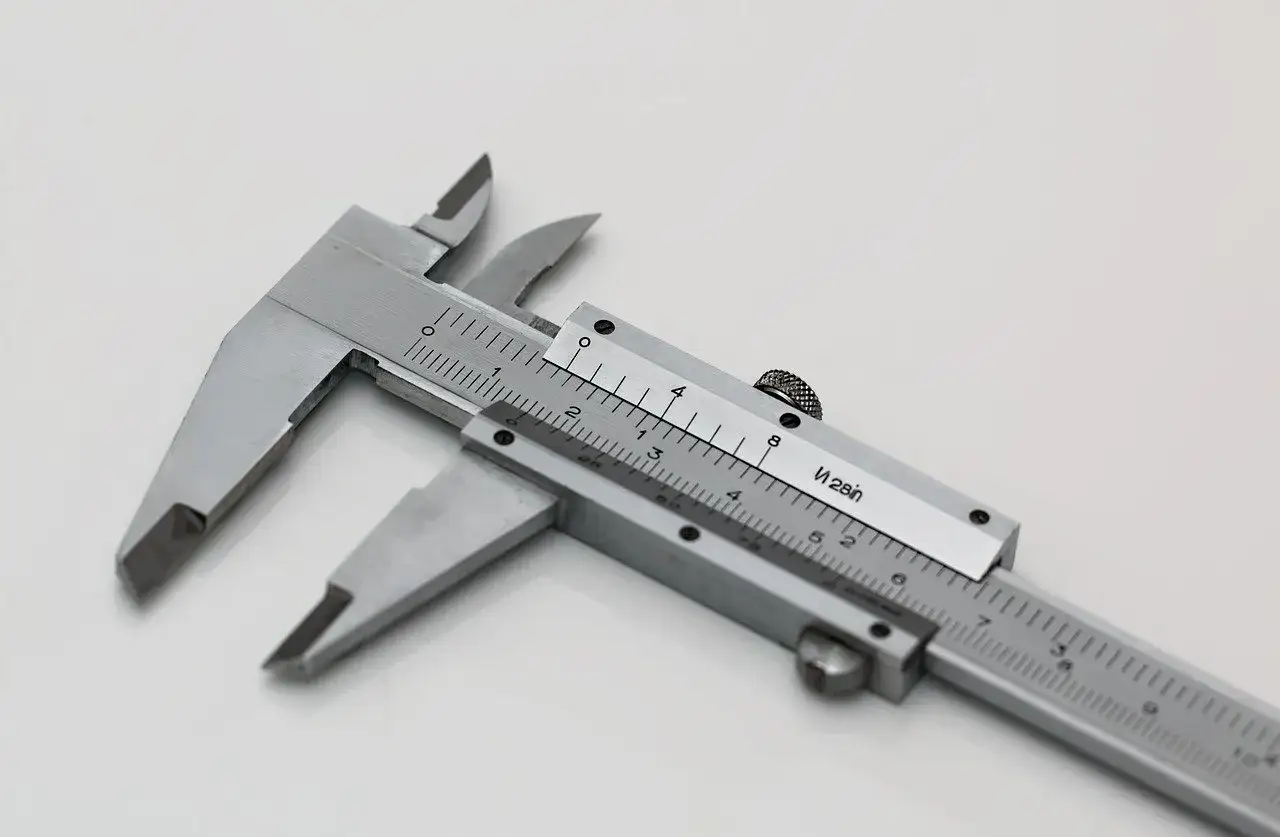

- Zmierz średnicę zewnętrzną suwmiarką. Dla BSP 1/4 spodziewaj się ok. 13,16 mm, a dla 1/4 NPT ok. 13,72 mm.
- Policz zwoje na cal albo użyj przymiaru gwintów. W BSP 1/4 zwykle masz 19 TPI, a w 1/4 NPT 18 TPI.
- Sprawdź, czy gwint jest stożkowy. Jeśli średnica wyraźnie zmienia się na długości, to ważny sygnał, że nie masz do czynienia z prostym BSPP.
- Oceń sposób uszczelnienia. Jeżeli złącze ma płaską powierzchnię i O-ring, nie ma sensu dokręcać go „na siłę” jak stożkowego NPT.
Jeśli mierzysz gwint wewnętrzny, sama suwmiarka bywa mniej pomocna niż przy gwincie zewnętrznym, więc wtedy bardziej ufam oznaczeniu części i zgodności z pasującym wzorcem. To właśnie na tym etapie najłatwiej odróżnić świadomy dobór od zgadywania, a stąd już tylko krok do typowych pomyłek.
Najczęstsze pomyłki, które kończą się luzem albo wyciekiem
W pracy z gwintami 1/4 cala widzę kilka błędów powtarzających się częściej niż wszystkie inne razem. Nie są efektowne, ale potrafią zepsuć cały montaż.
- Mylenie gwintu rurowego z „1/4” śruby - 6,35 mm dotyczy przeliczenia cala, ale nie rozmiaru roboczego gwintu hydraulicznego.
- Łączenie BSP z NPT - czasem da się to „złapać”, ale to nie znaczy, że połączenie jest poprawne.
- Nadmierne użycie taśmy PTFE - na gwincie, który powinien uszczelniać się na podkładce, to często bardziej szkodzi niż pomaga.
- Ignorowanie stożka - przy NPT i BSPT geometria ma znaczenie, a nie tylko liczba milimetrów.
- Dokręcanie na wyczucie bez kontroli - przy drobnych gwintach łatwo uszkodzić pierwszy ząb i potem już nic nie będzie trzymać jak należy.
Jeżeli wiesz już, czego unikać, do pełnego obrazu zostaje tylko praktyczna ściąga: co warto mieć pod ręką i jak myśleć o takim gwincie przed montażem. To oszczędza czas szczególnie wtedy, gdy pracujesz pod presją i nie ma miejsca na drugą próbę.
Co warto mieć pod ręką, zanim ruszysz z montażem
Przy gwincie 1/4 cala najwygodniej pracuje się z kilkoma prostymi rzeczami, które naprawdę ułatwiają decyzję. Ja trzymałbym w warsztacie przede wszystkim:
- suwmiarkę do szybkiego pomiaru średnicy zewnętrznej,
- przymiar gwintów lub prosty wzornik TPI,
- taśmę PTFE i pastę uszczelniającą, ale używane tylko tam, gdzie są faktycznie potrzebne,
- zestaw podkładek i O-ringów do połączeń BSPP,
- adapter BSP-NPT, jeśli pracujesz z mieszanym osprzętem.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: najpierw identyfikacja standardu, potem dobór uszczelnienia, dopiero na końcu dokręcanie. W przypadku 1/4 cala to podejście działa lepiej niż samo patrzenie na liczbę milimetrów, bo właśnie standard decyduje o tym, czy połączenie będzie naprawdę szczelne i bezproblemowe.
