Gwint decyduje o tym, czy śruba trzyma pewnie, czy po kilku użyciach zaczyna się luzować, a w instalacji pojawia się przeciek. To nie jest tylko „rowek na śrubie”, ale precyzyjny element połączenia, który musi pasować średnicą, skokiem i kierunkiem. Poniżej wyjaśniam, czym jest gwint, jakie rodzaje warto znać w warsztacie i jak go rozpoznawać, mierzyć oraz ratować, gdy zaczyna sprawiać kłopoty.
Najważniejsze rzeczy o gwincie w jednym miejscu
- Gwint to spiralne nacięcie na powierzchni elementu, które pozwala przenosić ruch obrotowy na docisk lub przesuw.
- W warsztacie najczęściej spotkasz gwinty metryczne, drobnozwojne oraz rurowe stosowane w hydraulice.
- Najwięcej problemów powodują zły skok, pomylenie standardu i uszkodzony początek gwintu.
- Do rozpoznania przydają się suwmiarka, grzebień do gwintów i zwykła obserwacja kierunku zwojów.
- Uszkodzony gwint da się czasem naprawić, ale tylko wtedy, gdy nie został całkowicie wyrwany materiał bazowy.
- W połączeniach rurowych równie ważny jak sam gwint jest sposób uszczelnienia.
Czym jest gwint i jak działa w połączeniu
Ja patrzę na gwint jak na spiralną rampę owiniętą wokół wałka albo otworu. Dzięki temu ruch obrotowy zamienia się w liniowy docisk, a połączenie śrubowe może nie tylko trzymać elementy razem, ale też przenosić obciążenie lub uszczelniać złącze.
W praktyce liczą się trzy rzeczy: średnica, skok i profil. Średnica mówi, jak duży jest element, skok określa odległość między zwojami, a profil decyduje o tym, jak gwint współpracuje z nakrętką, otworem lub złączką. W warsztacie najczęściej spotkasz gwinty prawoskrętne, czyli takie, które dokręca się ruchem zgodnym z ruchem wskazówek zegara, ale od tej reguły są wyjątki.
Warto też rozróżnić gwint zewnętrzny i wewnętrzny. Pierwszy znajduje się na śrubie, trzpieniu albo króćcu, drugi w nakrętce, korpusie lub gnieździe. Jeśli te dwa elementy nie mają tego samego standardu, połączenie może wyglądać poprawnie tylko przez chwilę. Dlatego w kolejnej sekcji rozbijam najczęstsze typy, które spotykam w warsztacie i hydraulice.
Jakie gwinty spotkasz najczęściej w warsztacie i hydraulice
Na półce z łącznikami i w skrzynce z drobnymi częściami najczęściej pojawiają się gwinty, które z zewnątrz wyglądają podobnie, ale w praktyce nie są zamienne. To właśnie tu zaczynają się pomyłki: element „prawie pasuje”, po czym niszczy gniazdo albo przecieka po pierwszym skręceniu.
| Typ gwintu | Jak go rozpoznasz | Gdzie występuje najczęściej | Na co uważać |
|---|---|---|---|
| Metryczny zwykły (M) | Najbardziej popularny standard w śrubach i nakrętkach, np. M6, M8, M10 | Połączenia maszynowe, konstrukcje, osprzęt warsztatowy | Skok jest z góry przypisany do średnicy, więc sama litera M nie wystarczy |
| Metryczny drobnozwojny | Ma mniejszy skok niż wersja zwykła, zwoje są gęściej rozmieszczone | Motoryzacja, regulacje precyzyjne, elementy narażone na drgania | Łatwo go pomylić ze zwykłym gwintem o podobnej średnicy |

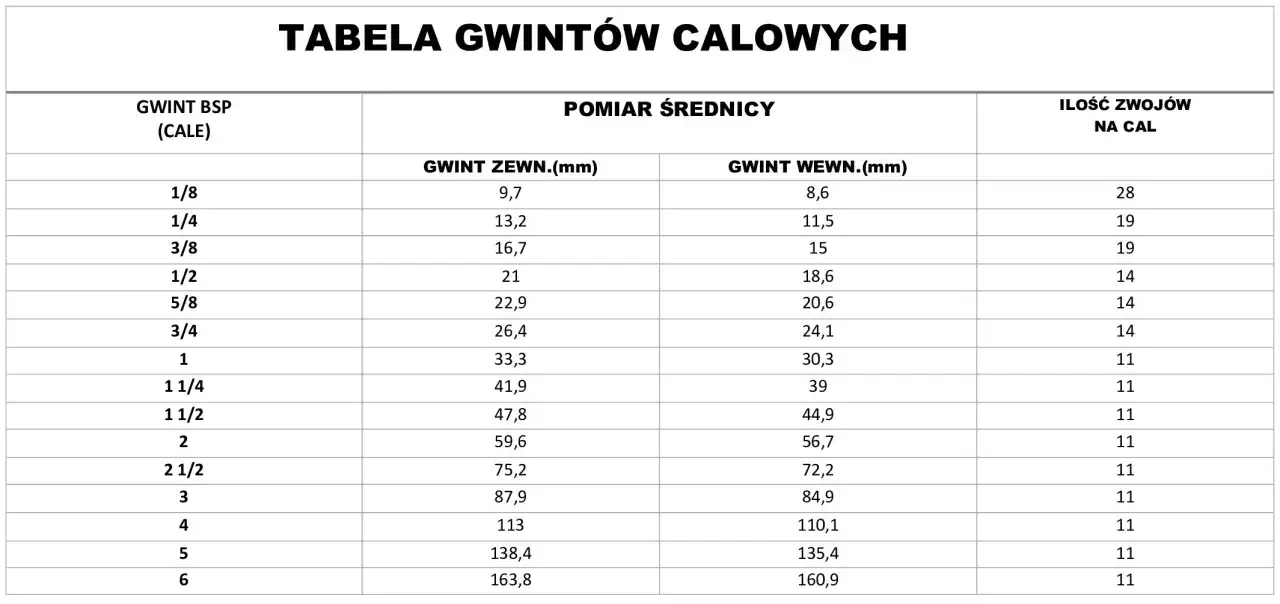

| Rurowy równoległy (G, BSPP) | Stosowany w armaturze i przyłączach hydraulicznych; uszczelnienie zwykle odbywa się na uszczelce lub O-ringu | Hydraulika, pneumatyka, armatura instalacyjna | Sam gwint nie zawsze uszczelnia połączenia |
| Rurowy stożkowy (R, BSPT) | Gwint zwęża się ku końcowi, więc po skręceniu mocniej „klinuje” połączenie | Połączenia rurowe, złączki, instalacje techniczne | Ważny jest właściwy moment dokręcenia i zgodny typ złącza |
| Lewy | Dokręca się przeciwnie do standardu, czyli w lewo | Elementy narażone na samoczynne odkręcanie, osprzęt specjalny | Nie wolno zakładać, że każdy gwint dokręca się tak samo |
W warsztacie najbardziej zdradliwe są gwinty, które „prawie” wyglądają identycznie. Różnica bywa mała, ale wystarczy, żeby połączenie nie trzymało osi albo zaczęło pracować pod obciążeniem. Gdy już wiem, z jakim standardem mam do czynienia, przechodzę do pomiaru, bo bez niego łatwo zgadywać zamiast sprawdzać.
Jak rozpoznać i zmierzyć gwint bez zgadywania
Tu najłatwiej popełnić kosztowny błąd: średnice mogą wyglądać podobnie, a jeden milimetr skoku robi pełną różnicę. Dlatego nie opieram się na „na oko”, tylko sprawdzam gwint krok po kroku.
| Co sprawdzam | Czym to robię | Po co mi ta informacja |
|---|---|---|
| Średnicę zewnętrzną lub wewnętrzną | Suwmiarką | Pomaga odróżnić zbliżone rozmiary, np. M8 od M10 |
| Skok gwintu | Grzebieniem do gwintów lub próbą porównawczą | Pokazuje, czy to gwint zwykły, czy drobnozwojny |
| Kierunek | Obserwacją zwoju i delikatną próbą ręczną | Odróżnia gwint prawy od lewego |
| Typ uszczelnienia | Oględzinami gniazda i końcówki | Podpowiada, czy połączenie uszczelnia się na stożku, płasko czy na O-ringu |
Jeśli chcesz szybko zweryfikować standard metryczny zwykły, te wartości są dobrym punktem odniesienia: M6 ma zwykle skok 1,0 mm, M8 - 1,25 mm, a M10 - 1,5 mm. Do tego przydaje się orientacyjna średnica otworu pod gwint: około 5,0 mm dla M6, 6,8 mm dla M8 i 8,5 mm dla M10. To nie zastępuje tabel producenta, ale w warsztacie bardzo pomaga odsiać błędny dobór na starcie.
Najważniejsze jest jednak to, żeby nie wciskać „prawie pasującego” elementu na siłę. Jeśli gwint łapie tylko na pierwszy obrót, przeskakuje albo wchodzi krzywo, nie poprawi go większy nacisk. W takiej sytuacji trzeba najpierw ocenić, czy problem jest powierzchowny, czy gwint jest już realnie uszkodzony.
Kiedy gwint jest uszkodzony i jak go jeszcze uratować
Najpierw odróżniam brud od faktycznego zniszczenia. Opiłki, korozja powierzchniowa i zaschnięty uszczelniacz potrafią udawać uszkodzony gwint, ale prawdziwy problem zaczyna się wtedy, gdy element wchodzi opornie, przeskakuje albo nie trzyma osi połączenia.
| Objaw | Co to zwykle oznacza | Co robię w praktyce |
|---|---|---|
| Śruba wchodzi tylko na 1-2 zwoje | Uszkodzony początek gwintu albo przekoszenie przy montażu | Wycofuję, czyszczę i próbuję ponownie ręką |
| Gwint przeskakuje pod obciążeniem | Zły standard albo wytarty profil zwojów | Sprawdzam zgodność i w razie potrzeby wymieniam element |
| Połączenie cieknie | Błąd w typie gwintu lub w uszczelnieniu | Weryfikuję, czy to G, R, czy inne złącze oraz czy potrzebna jest uszczelka lub uszczelniacz |
| W gwincie widać wyrwane fragmenty materiału | Profil został mechanicznie zniszczony | Rozważam wkładkę naprawczą albo wymianę części |
Do lekkiego odświeżenia przydaje się gwintownik do gwintu wewnętrznego albo narzynka do zewnętrznego. Używam ich wtedy, gdy trzeba przywrócić profil, a nie go tworzyć od nowa. Jeśli materiał bazowy jest mocno wyrwany, wkładka spiralna lub naprawcza ma sens tylko wtedy, gdy wokół zostało jeszcze dość „mięsa” na stabilne osadzenie.
W praktyce lepiej odpuścić naprawę, jeśli element pracuje w miejscu krytycznym albo już wcześniej był wielokrotnie poprawiany. Gwint naprawiony na siłę często trzyma tylko do pierwszego obciążenia. Gdy wiem, że profil jest jeszcze zdrowy, skupiam się już wyłącznie na montażu i uszczelnieniu, bo to one najczęściej decydują o trwałości połączenia.
Jak skręcać i uszczelniać gwinty, żeby połączenie trzymało
Najczęstszy błąd, który widzę, to próba „dociągnięcia” problemu siłą. To działa tylko do momentu, w którym materiał zaczyna się deformować, a profil gwintu traci geometrię. Dużo lepszy efekt daje spokojny montaż, czyste powierzchnie i dobranie właściwego sposobu uszczelnienia do rodzaju gwintu.
- Najpierw czyszczę gwint z brudu, opiłków i starego uszczelniacza.
- Wkręcam element ręką na kilka pierwszych obrotów, żeby sprawdzić, czy łapie prosto.
- Dobieram uszczelnienie do typu połączenia: przy gwintach rurowych ważne są uszczelka, O-ring, pasta lub taśma, ale nie zawsze wszystkie naraz.
- Dokręcam stopniowo, bez szarpania, najlepiej zgodnie z zaleceniem producenta.
- Po montażu sprawdzam, czy nie ma przecieku, luzu albo nienaturalnego oporu.
Tu warto zachować ostrożność: taśma PTFE nie jest lekarstwem na każdy gwint. Na połączeniach maszynowych potrafi bardziej zaszkodzić niż pomóc, a w hydraulice jej zastosowanie zależy od geometrii złącza. Przy gwintach rurowych równoległych często kluczowe jest uszczelnienie na płaskiej powierzchni, a nie na samym profilu zwojów.
Jeśli mam wątpliwość, sprawdzam jedno bardzo proste pytanie: czy połączenie ma się uszczelnić na gwincie, czy obok gwintu? Ta różnica oszczędza najwięcej czasu i nerwów. I właśnie ona prowadzi do ostatniej rzeczy, którą warto zapamiętać, zanim uzna się temat za zamknięty.
Czego pilnować, żeby gwint nie zawiódł po pierwszym serwisie
- Sprawdzaj nie tylko średnicę, ale też skok i kierunek gwintu.
- Nie mieszaj standardów, które wyglądają podobnie, ale pracują inaczej.
- Do pierwszych obrotów używaj ręki, nie klucza.
- W hydraulice od razu rozdzielaj gwinty rurowe równoległe i stożkowe.
- Jeśli profil jest wyrwany, nie licz na to, że większa siła przywróci szczelność.
W dobrze zrobionym połączeniu gwint ma być przewidywalny, a nie „na szczęście pasujący”. Gdy trzymasz się standardu, sprawdzasz skok i nie ignorujesz sposobu uszczelnienia, temat przestaje być zagadką, a staje się zwykłą, solidną czynnością warsztatową.
