Rezystory to nieodłączny element każdego układu elektronicznego. Aby jednak poprawnie z nich korzystać, musimy umieć odczytać oznaczenia, które określają ich wartość, tolerancję i inne parametry.
W tym poradniku dowiesz się, jakie są oznaczenia rezystorów, jak interpretować kolorowe paski rezystorów przewlekanych oraz kody liczbowe stosowane na elementach SMD. Prosto, praktycznie i zgodnie z aktualnymi standardami.

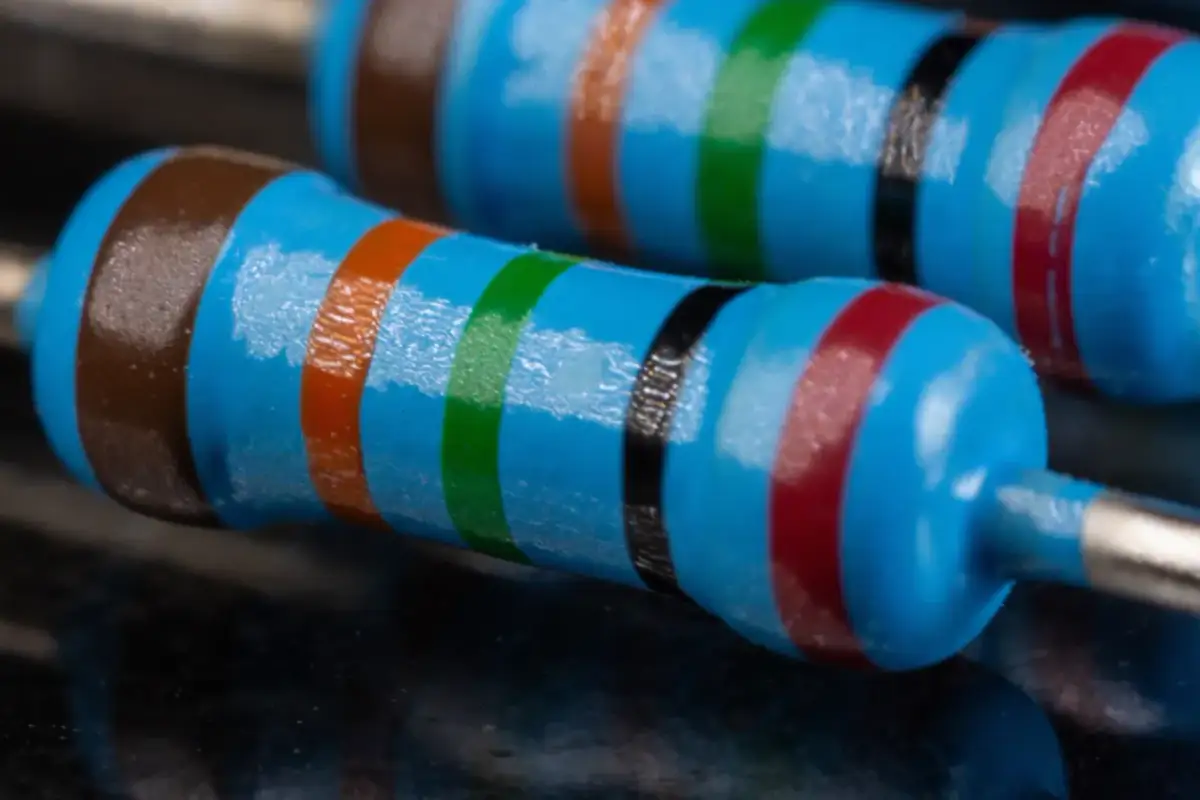

Kolorowe paski na rezystorze – co oznaczają?
Kod czteropaskowy
- Pierwszy pasek: pierwsza cyfra wartości rezystancji
- Drugi pasek: druga cyfra
- Trzeci pasek: mnożnik (potęga dziesięciu)
- Czwarty pasek: tolerancja (np. ±5%)
Kod pięcio i sześciopaskowy
- Pięć pasków: trzy cyfry + mnożnik + tolerancja
- Sześć pasków: dodatkowy pasek = współczynnik temperaturowy
Kolory i ich wartości
- Czarny = 0, Brązowy = 1, Czerwony = 2, ..., Biały = 9
- Złoty pasek: mnożnik ×0,1 lub tolerancja ±5%
- Srebrny pasek: mnożnik ×0,01 lub tolerancja ±10%
Oznaczenia rezystorów SMD – prosta metoda odczytu
Kody liczbowe
- 3-cyfrowe: dwie cyfry + mnożnik (np. „472” = 4,7 kΩ)
- 4-cyfrowe: trzy cyfry + mnożnik (np. „1001” = 1 kΩ)
- Litera „R” zastępuje przecinek (np. „4R7” = 4,7 Ω)
Oznaczenia w małych komponentach
- Gdy nie ma miejsca na literę „R”, stosuje się podkreślenie dla rozróżnienia wartości
Międzynarodowe normy i standardy oznaczeń
- IEC 60062 – europejski standard kodów literowo-cyfrowych
- MIL‑STD‑199 – amerykański standard dla komponentów militarnych
Praktyczne wskazówki przy odczycie rezystora
- Zawsze zaczynaj od strony, gdzie paski są bliżej krawędzi – kod jest asymetryczny
- W razie nieczytelnych oznaczeń użyj miernika do weryfikacji
- Stare rezystory mogą mieć oznaczenia niezgodne z obecnymi normami – zachowaj ostrożność
Umiejętność odczytywania oznaczeń rezystorów to jedna z podstawowych kompetencji każdego, kto zajmuje się elektroniką – niezależnie od poziomu zaawansowania. Znajomość kodów kolorystycznych dla elementów przewlekanych oraz cyfrowych dla rezystorów SMD pozwala nie tylko prawidłowo dobrać komponenty, ale także uniknąć błędów, które mogą prowadzić do uszkodzenia układu lub jego niewłaściwego działania.
Stosowanie się do obowiązujących norm oraz zdrowy nawyk weryfikacji wartości miernikiem to klucz do pracy precyzyjnej i bezpiecznej. Nawet tak niepozorny element, jak rezystor, ma ogromne znaczenie dla działania całego układu – dlatego warto poświęcić chwilę, by dobrze go zrozumieć i świadomie wykorzystywać.
Jeśli dopiero zaczynasz swoją przygodę z elektroniką lub chcesz uporządkować wiedzę – znajomość systemu oznaczeń to idealny krok w stronę bardziej świadomego projektowania.
