Dobry nastaw zaworu trójdrożnego decyduje o tym, czy instalacja grzewcza pracuje spokojnie, czy zaczyna falować temperaturą, szumieć i przegrzewać wybrane obiegi. Najczęściej chodzi o to, jak ustawić zawór trójdrożny Afriso tak, aby nie dusił przepływu, nie mieszał wody przypadkowo i dawał przewidywalną temperaturę na wyjściu. Poniżej rozbijam temat na praktyczne kroki: od rozpoznania funkcji zaworu, przez ustawienie skali, po kontrolę efektu po uruchomieniu.
Najpierw sprawdź typ pracy zaworu, a dopiero potem koryguj nastaw
- W zaworze mieszającym regulujesz proporcję gorącej i chłodniejszej wody, a w przełączającym kierujesz strumień na dwa wyjścia.
- W modelach AFRISO z serii ARV 0 oznacza zamknięcie, a 10 pełne otwarcie; pozycje pośrednie odpowiadają częściowemu otwarciu.
- Kvs trzeba dobrać przed pierwszym uruchomieniem, bo późniejsza korekta bywa już niewygodna.
- Do regulacji najlepiej wracać po ostudzeniu instalacji i z zapisem poprzedniego położenia skali.
- Jeśli zawór pracuje z siłownikiem, ręczne kręcenie pokrętłem bez sprawdzenia automatyki zwykle daje tylko pozorny efekt.

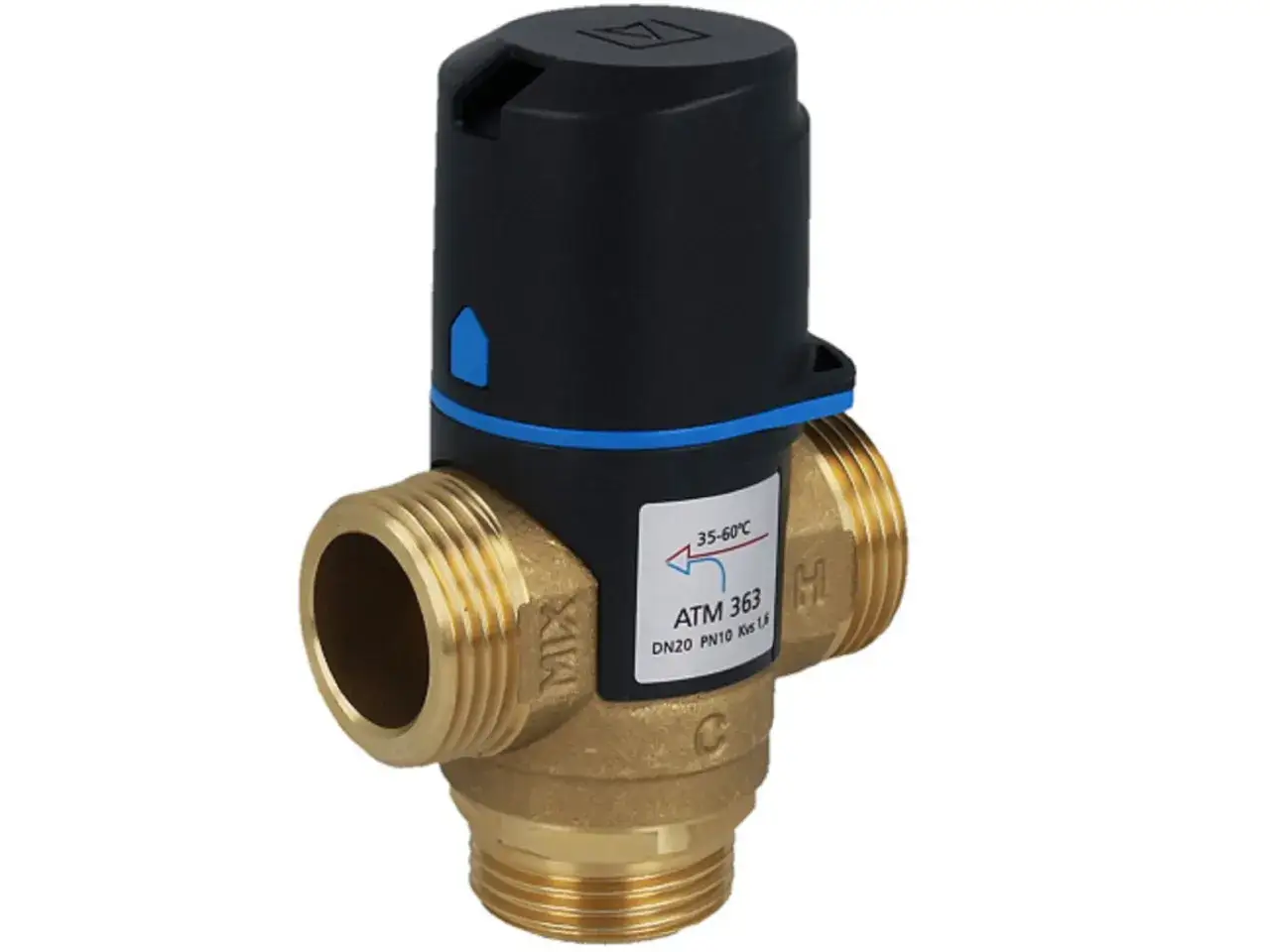

Najpierw sprawdź, z jaką funkcją zaworu masz do czynienia
Z praktyki widzę, że największy bałagan robi nie samo pokrętło, tylko pomylenie funkcji zaworu. W zaworze mieszającym chodzi o uzyskanie konkretnej temperatury na wyjściu, bo część gorącej wody jest łączona z chłodniejszym powrotem. W wersji przełączającej zawór po prostu kieruje strumień na jeden z dwóch obiegów, więc nie ustawiasz tu „komfortowej” temperatury, tylko właściwy tor przepływu.
To rozróżnienie ma znaczenie także przy zaworach AFRISO z napędem. Siłownik, czyli napęd elektryczny sterujący pozycją zaworu, może pracować z automatyką pogodową, sterownikiem pokojowym albo prostym regulatorem temperatury. Jeśli nie wiesz, który wariant masz w instalacji, najpierw sprawdź oznaczenia na korpusie: porty, kierunek przepływu i dokumentację modelu. Bez tego łatwo kręcić w dobrą stronę, ale dla złej funkcji.
- W zaworze mieszającym szukasz stabilnej temperatury zasilania.
- W zaworze przełączającym szukasz poprawnego przełączenia między obiegami A i B.
- W układzie z siłownikiem sprawdzasz też, czy automatyka nie nadpisuje ręcznego nastawu.
Gdy już wiesz, z czym pracujesz, można bezpiecznie przejść do przygotowania instalacji i samej regulacji.
Jak przygotować instalację do regulacji
Ja zawsze zaczynam od wyłączenia źródła ciepła i odczekania, aż instalacja wyraźnie ostygnie. W instrukcji AFRISO dla serii ARV podkreślono, że prace przy zaworze trzeba wykonywać po ostygnięciu układu, bo gorące medium naprawdę potrafi poparzyć. To nie jest detal bezpieczeństwa „na wszelki wypadek”, tylko realny warunek sensownej regulacji.
- Wyłącz kocioł lub pompę obiegową i daj instalacji czas na uspokojenie.
- Zapisz aktualne położenie skali albo zrób zdjęcie przed zmianą.
- Sprawdź, czy zawór pracuje w funkcji mieszania, czy przełączania.
- Jeśli masz nowy zawór, ustaw Kvs przed pierwszym uruchomieniem, zanim zabudujesz dostęp.
- Przy siłowniku upewnij się, że sterownik nie będzie od razu korygował Twojej zmiany.
W modelach ProClick warto też pamiętać, że fabryczna regulacja i elementy pod pokrętłem są przewidziane do właściwego montażu napędu, a nie do przypadkowego rozbierania. Jeśli musisz dostać się głębiej niż do pokrętła i pierścienia, zwykle wchodzisz już w pracę, którą lepiej zrobić na spokojnie niż „na szybko”.
Po takim przygotowaniu można przejść do samej skali, bo to ona najczęściej decyduje o pierwszym, praktycznym ustawieniu.

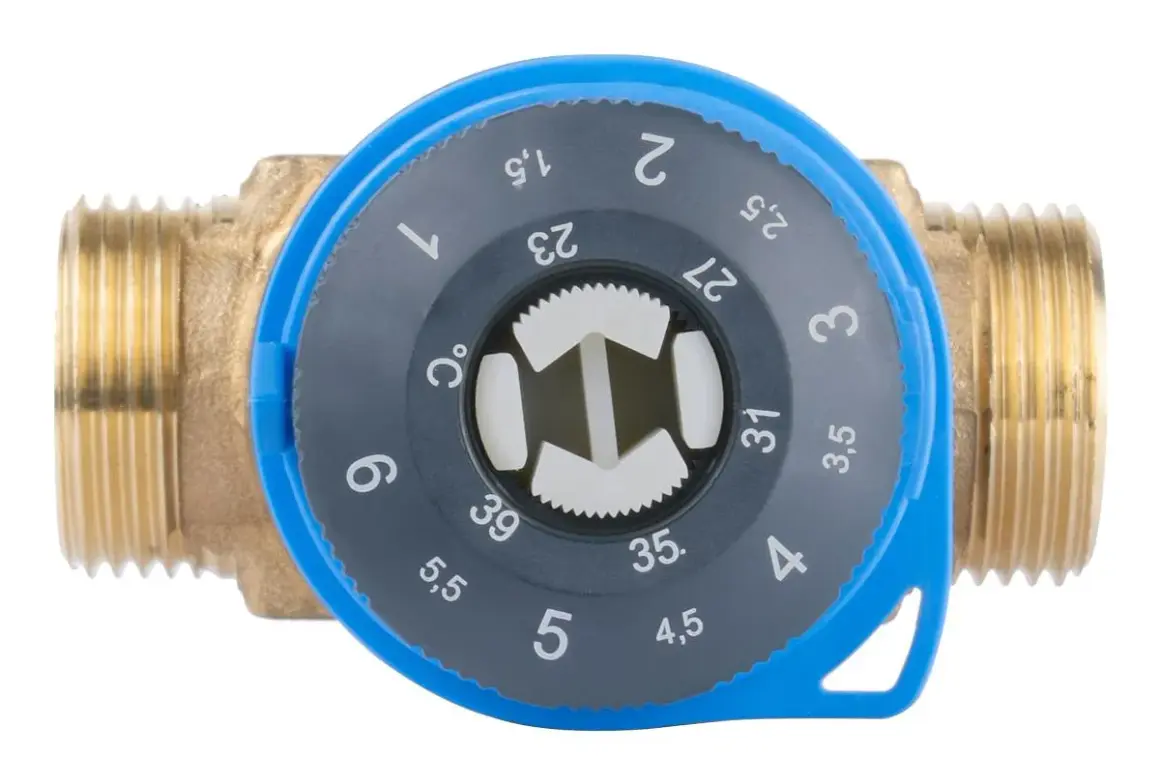

Ustawienie pokrętła i skali krok po kroku
W zaworach tej serii skala jest czytelna, ale trzeba ją czytać zgodnie z pozycją montażową. Jedna strona ma zakres 0–10 i symbol L, druga 10–0 i symbol R, dzięki czemu odczyt pasuje do różnych ustawień zaworu w instalacji. W praktyce 0 oznacza pełne zamknięcie dopływu gorącej wody, a 10 pełne otwarcie; pozycja 4 to mniej więcej 40% otwarcia.
| Pozycja skali | Znaczenie w praktyce |
|---|---|
| 0 | Dopływ gorącej wody zamknięty |
| 4 | Około 40% otwarcia |
| 5 | Punkt pośredni, dobry start do korekty |
| 10 | Dopływ gorącej wody w pełni otwarty |
- Ustaw pozycję startową na ostatnim sprawdzonym punkcie albo w środku zakresu.
- Przesuwaj pokrętło małymi krokami, najlepiej o 1-2 działki naraz.
- Po każdej zmianie odczekaj, aż instalacja zareaguje. Przy małych obiegach wystarczy zwykle kilkanaście minut, przy podłogówce potrzebujesz znacznie więcej czasu.
- Sprawdź temperaturę na wyjściu zaworu i na powrocie, zamiast oceniać efekt „na oko”.
- Jeśli pracuje siłownik, najpierw zrób jego kalibrację, a dopiero potem koryguj ręczny nastaw.
Ja lubię robić jedną zmianę na raz i nie spieszyć się z oceną. Zbyt szybkie kręcenie pokrętłem zwykle kończy się tym, że po godzinie wraca się do punktu wyjścia. Gdy skala jest już ustawiona sensownie, kluczowe staje się dobranie Kvs do samej instalacji.
Jak dobrać Kvs do mocy i rodzaju instalacji
Kvs to parametr, który mówi, jaki przepływ zawór przepuści przy określonym spadku ciśnienia. To nie jest liczba „na oko”. Właściwy dobór wpływa na to, czy zawór będzie pracował płynnie, czy zacznie dusić instalację albo powodować skoki temperatury. Według instrukcji AFRISO dla serii ARV właściwy Kvs trzeba ustawić przed pierwszym uruchomieniem, bo późniejsza korekta bywa utrudniona przez ograniczony dostęp do zaworu.
| Rodzaj instalacji | Typowy ΔT | Co to oznacza w praktyce |
|---|---|---|
| Ogrzewanie podłogowe | 5 K | Niska temperatura zasilania i delikatne mieszanie |
| Instalacja grzejnikowa | 15 K | Dobry kompromis między przepływem a komfortem |
| Instalacja grzejnikowa o większym spadku | 20 K | Przydaje się tam, gdzie układ pracuje na wyższych różnicach temperatur |
W typowych instalacjach celuję w spadek ciśnienia w zakresie 3-15 kPa. Jeśli przy minimalnym Kvs spadek jest niższy niż 3 kPa, zawór jest za „duży” do tego układu i zwykle lepiej zejść na mniejszą średnicę. Jeśli przy maksymalnym Kvs spadek przekracza 15 kPa, zawór bywa za mały i warto rozważyć większy rozmiar.
- Zbyt niski Kvs dusi przepływ i może powodować niedogrzanie pomieszczeń.
- Zbyt wysoki Kvs daje zbyt mały spadek ciśnienia i częstsze wahania temperatury.
- W ogrzewaniu podłogowym zbyt duży Kvs zwykle bardziej przeszkadza niż pomaga, bo układ źle znosi skoki temperatury.
Kiedy Kvs jest już dobrany rozsądnie, najwięcej szkód robią banalne błędy montażowe i regulacyjne. I właśnie je warto mieć na radarze przed pierwszym sezonem grzewczym.
Najczęstsze błędy, które robią największą różnicę
W praktyce widzę te same pomyłki bardzo często, niezależnie od tego, czy ktoś reguluje prosty układ domowy, czy bardziej rozbudowaną instalację. Problem nie polega na tym, że zawór „jest zły”, tylko na tym, że ktoś oczekuje od niego rzeczy, których nie zrobi bez poprawnego nastawu.
| Błąd | Skutek | Co zrobić zamiast tego |
|---|---|---|
| Mylenie funkcji mieszającej z przełączającą | Zawór pracuje, ale nie daje właściwego efektu na instalacji | Sprawdź oznaczenia portów i schemat pracy przed regulacją |
| Zmiana Kvs po zabudowaniu, bez potrzeby | Niepotrzebne rozbieranie i ryzyko uszkodzenia elementów | Ustaw Kvs przed pierwszym uruchomieniem |
| Kręcenie pokrętłem co kilka minut | Instalacja nie ma czasu odpowiedzieć na zmianę | Wprowadzaj korekty małymi krokami i czekaj na stabilizację |
| Ignorowanie pozycji L i R na skali | Odczyt staje się mylący, mimo że zawór fizycznie działa | Dobierz skalę do pozycji montażowej zaworu |
| Próba ręcznego „przestawienia” siłownika | Automatyka i ręczna korekta zaczynają sobie przeszkadzać | Najpierw sprawdź ustawienia sterownika, potem sam zawór |
Najbardziej zdradliwe jest to, że część błędów przez chwilę wygląda jak sukces. Temperatura zmienia się szybko, instalacja chwilowo cichnie, a po kilku godzinach wszystko wraca do stanu wyjściowego. Dlatego po regulacji nie oceniam efektu od razu, tylko dopiero po sensownym czasie pracy układu.
Co sprawdzam po uruchomieniu, żeby nie wracać do tego samego zaworu
Po regulacji patrzę nie tylko na sam zawór, ale na całą reakcję instalacji. Interesuje mnie, czy zasilanie jest wyraźnie cieplejsze od powrotu, czy obieg nie faluje i czy pomieszczenia dochodzą do temperatury bez przegrzewania. W praktyce lepszy jest spokojny, równy wynik niż „idealna” temperatura na chwilę.
- Zasilanie i powrót mają logiczną różnicę temperatur, bez gwałtownych skoków.
- Grzejniki lub pętle podłogowe dogrzewają równomiernie, a nie tylko punktowo.
- Zawór nie szumi i nie pracuje nerwowo, czyli nie szuka bez końca nowej pozycji.
- Po zmianie odczekujesz przynajmniej jeden pełny cykl pracy, a przy podłogówce nawet dłużej.
- Jeśli efekt nadal jest słaby, sprawdzasz też pompę, filtr, odpowietrzenie i średnice rur, bo sam zawór nie naprawi źle zbilansowanej hydrauliki.
Ja po wszystkim zapisuję finalne położenie skali, dobrany Kvs i krótki komentarz o zachowaniu instalacji. To drobiazg, ale przy kolejnym sezonie albo serwisie oszczędza mnóstwo czasu. Jeśli układ pracuje stabilnie, nie poprawiam go już „na siłę” tylko dlatego, że da się jeszcze przekręcić pokrętło.
Co zapisuję po regulacji, żeby nie wracać do tej samej pracy
Najpraktyczniejsza rzecz po ustawieniu zaworu jest zaskakująco prosta: zostawić sobie czytelną informację, co dokładnie zadziałało. Wystarczy krótka notatka przy kotle, zdjęcie skali albo wpis do karty serwisowej. Dzięki temu przy kolejnym uruchomieniu nie zaczynasz od zera i nie testujesz kolejnych pozycji przypadkiem.
Jeśli mam zostawić jedną rzecz na koniec, to tę: w zaworze trójdrożnym najważniejsze są nie same obroty pokrętła, tylko funkcja zaworu, poprawny Kvs i cierpliwa kontrola efektu. Gdy te trzy elementy się zgadzają, regulacja przestaje być zgadywaniem, a staje się normalną, techniczną czynnością, którą da się opanować bez nerwów.
