Najkrótsza odpowiedź na pytanie, jaki otwór pod gwint M10 trzeba wykonać, brzmi: najczęściej 8,5 mm dla standardowego M10x1,5. W praktyce liczy się jednak także skok gwintu, rodzaj otworu i to, czy śruba ma tylko przejść przez detal, czy ma w nim złapać pełny gwint. Poniżej rozkładam to na konkrety, bez zbędnego teoretyzowania.
Najważniejsze liczby, które warto zapamiętać
- Dla zwykłego gwintu M10x1,5 wiercę otwór 8,5 mm.
- Dla M10x1,25 najczęściej stosuje się 8,8 mm.
- Dla M10x1,0 odpowiednia średnica to zwykle 9,0 mm.
- Jeśli śruba M10 ma tylko przejść przez element, otwór przelotowy jest większy i zwykle ma 11 mm.
- Przy otworze ślepym trzeba zostawić zapas głębokości na dno i wióry.
- Sam zapis M10 nie wystarcza, jeśli nie znasz skoku gwintu.
Jaka średnica otworu pod gwint M10 sprawdza się najczęściej
W warsztacie najczęściej spotykam się z sytuacją, w której ktoś mówi po prostu „M10”, ale nie dopowiada skoku. To właśnie skok decyduje o średnicy wiertła, bo inaczej wierci się pod gwint zwykły, a inaczej pod drobnozwojny. Dla najpopularniejszego wariantu, czyli M10x1,5, biorę 8,5 mm i to jest odpowiedź, od której warto zacząć.

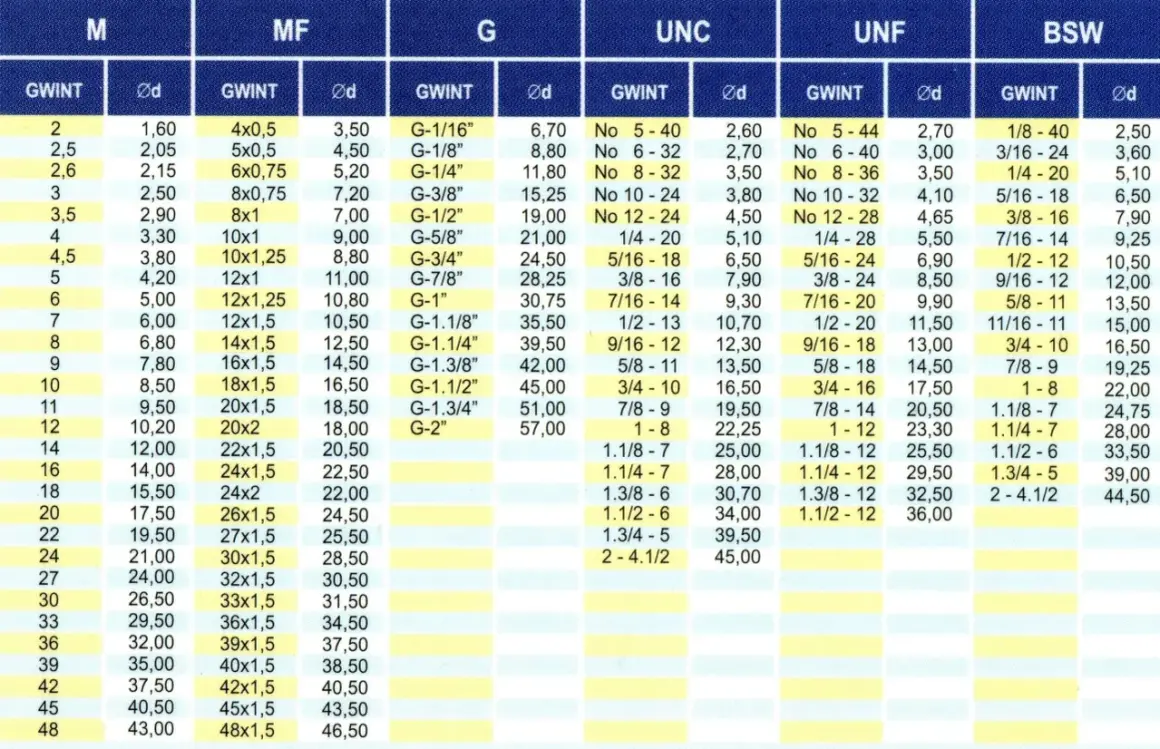

| Oznaczenie gwintu | Średnica otworu pod gwint | Praktyczna uwaga |
|---|---|---|
| M10x1,5 | 8,5 mm | Najczęstszy wariant w zwykłych pracach warsztatowych |
| M10x1,25 | 8,8 mm | Gwint drobnozwojny, częsty tam, gdzie liczy się dokładniejsza regulacja |
| M10x1,0 | 9,0 mm | Rzadziej spotykany, ale nadal spotykany w osprzęcie technicznym |
| M10 bez podanego skoku | Najpierw sprawdź skok | Sam zapis nie wystarcza do bezpiecznego doboru wiertła |
W kartach technicznych można czasem spotkać lekkie różnice, na przykład 8,7 mm albo 8,75 mm zamiast 8,8 mm. To zwykle efekt zaokrągleń i innego założenia co do „pełności” gwintu, a nie błąd. Ja trzymam się zasady: jeśli ma to być standardowy gwint M10, zaczynam od wartości typowej dla danego skoku, a później dopasowuję ją do materiału i zastosowania. Żeby dobrze to zrobić, trzeba jeszcze zrozumieć, skąd bierze się ta różnica między średnicami.
Co oznacza zapis M10 i dlaczego skok ma znaczenie
M10 oznacza gwint metryczny o średnicy nominalnej 10 mm. To jednak tylko połowa informacji, bo drugi parametr, czyli skok gwintu, mówi, jak gęsto ułożone są zwoje. Im mniejszy skok, tym drobniejsze zwoje i tym większa średnica otworu potrzebna pod gwintowanie.
W praktyce można użyć prostego skrótu: średnica wiertła ≈ średnica nominalna - skok. Dla M10x1,5 daje to 10 - 1,5 = 8,5, czyli dokładnie to, czego używa się najczęściej. To nie jest sztywny wzór normowy, ale bardzo użyteczna podpowiedź warsztatowa. Gdy skok maleje, materiał odejmowany przez gwintownik jest mniejszy, więc otwór musi być nieco większy.
Ma to też drugą stronę. Mniejszy otwór daje pełniejszy gwint, ale zwiększa opór podczas gwintowania i podnosi ryzyko urwania gwintownika. Większy otwór ułatwia pracę, lecz osłabia złącze, bo gwint łapie płycej. Właśnie dlatego przy M10 nie warto działać „na oko” i lepiej od razu dobrać średnicę pod konkretny skok. Kiedy liczba jest już jasna, czas przejść do samego wiercenia.
Jak dobrać wiertło w warsztacie bez zgadywania
Ja zwykle przechodzę przez ten proces w kilku krokach, bo to oszczędza błędów i poprawiania tej samej dziury dwa razy.
- Sprawdzam oznaczenie śruby lub rysunku technicznego. Jeśli widzę tylko „M10”, szukam skoku, bo bez tego łatwo dobrać złą średnicę.
- Ustalam, czy robię otwór pod gwintowanie, czy tylko otwór przelotowy. To dwa różne zadania i dwa różne zestawy wymiarów.
- Dobieram wiertło pod materiał. W stali i stali nierdzewnej trzymam się dokładnej średnicy, a w miękkim aluminium czasem zostawiam minimalnie większy zapas, jeśli zależy mi na spokojniejszym gwintowaniu.
- Po wierceniu robię lekką fazkę. To mały detal, ale pierwszy zwój gwintu wchodzi wtedy czyściej i gwintownik mniej się „gryzie” z krawędzią otworu.
- Przy gwintowaniu używam oleju lub chłodziwa. W praktyce różnica między suchym a smarowanym gwintowaniem bywa ogromna, zwłaszcza w twardszych materiałach.
Jeśli korzystam z gwintownika formującego, nie biorę średnicy z tabeli dla zwykłego gwintownika skrawającego. Takie narzędzie nie usuwa materiału w ten sam sposób, tylko go odkształca, więc wymaga osobnego doboru otworu. To ważny wyjątek, bo w przeciwnym razie nawet dobry gwintownik będzie pracował ciężko albo da gwint o złej geometrii. Ten sam otwór może jednak służyć nie do gwintowania, tylko do przejścia śruby, a wtedy obowiązują inne wymiary.
Otwór przelotowy pod śrubę M10 ma inne wymiary
Tu pojawia się najczęstsze nieporozumienie. Jeśli śruba M10 ma tylko przejść przez element i skręcać całość z nakrętką po drugiej stronie, nie wiercę otworu pod gwintowanie, tylko otwór przelotowy. Zasada jest prosta: ma on być większy od 10 mm, żeby śruba weszła bez ocierania, ale nie na tyle duży, żeby połączenie zaczęło „pływać”.
| Rodzaj pasowania | Średnica otworu dla M10 | Kiedy ma sens |
|---|---|---|
| Ciasne | 10,5 mm | Gdy zależy mi na dokładnym prowadzeniu i małym luzie |
| Normalne | 11,0 mm | Najczęstszy wybór w zwykłym montażu |
| Luźne | 12,0 mm | Gdy montaż ma iść szybko, element jest malowany albo tolerancje są większe |
W praktyce warsztatowej najczęściej wybieram 11 mm, bo daje rozsądny kompromis między łatwością montażu a stabilnym prowadzeniem śruby. Mniejsze wartości przydają się w precyzyjnych detalach, a większe tam, gdzie trzeba uwzględnić powłoki, zabrudzenie albo większy luz montażowy. Najwięcej szkód robią jednak drobne błędy wykonawcze, a nie sama tabela.
Najczęstsze błędy przy wierceniu i gwintowaniu M10
Tu nie ma spektakularnej tajemnicy, tylko kilka powtarzalnych pomyłek, które potem kosztują czas i materiał.
- Brak rozróżnienia między skokami - M10x1,5 i M10x1,25 nie są tym samym, a zły skok od razu daje zły otwór.
- Zbyt mała średnica otworu - gwintownik idzie ciężko, rośnie opór i łatwiej o urwanie narzędzia.
- Zbyt duża średnica otworu - gwint łapie płytko i połączenie traci nośność.
- Brak fazowania - pierwszy zwój się niszczy, a wejście gwintownika jest szarpane.
- Za szybkie wiercenie bez smarowania - szczególnie w stali i nierdzewce kończy się przegrzaniem narzędzia.
- Za mały zapas w otworze ślepym - gwint wychodzi niepełny, bo gwintownik nie ma gdzie „dokończyć” pracy i gdzie odprowadzić wiórów.
W cienkich materiałach dochodzi jeszcze jeden problem: sama średnica może być poprawna, ale gwint i tak nie będzie trwały, bo ścianka ma zbyt mało materiału. Wtedy lepiej myśleć o nitonakrętce, wkładce gwintowanej albo innym sposobie wzmocnienia połączenia. To lepsze rozwiązanie niż udawanie, że M10 w 2-milimetrowej blaszce będzie trzymał jak w grubym korpusie stalowym. Na koniec zostaje szybka kontrola przed rozpoczęciem pracy.
Przed wierceniem M10 sprawdzam jeszcze te trzy rzeczy
Zanim sięgnę po wiertło, sprawdzam materiał, głębokość i typ gwintu. To prosta kolejność, ale w praktyce wyłapuje większość problemów zanim powstaną. W otworze ślepym zostawiam zapas na dno i wióry, bo gwintownik nie wykorzystuje całej nominalnej głębokości otworu. Przy zwykłym gwincie skrawającym trzymam się tabeli, a przy gwincie formującym sięgam po zalecenia producenta narzędzia, bo tam średnica bazowa bywa inna niż w klasycznym gwintowaniu.
Jeśli mam wykonać tylko jedną kontrolę, wybieram tę najprostszą: najpierw upewniam się, czy chodzi o gwint M10x1,5, czy o inny skok, a dopiero potem ustawiam wiertło. To właśnie ta minuta sprawdzenia decyduje, czy otwór wyjdzie od razu dobrze, czy będzie wymagał poprawki. W przypadku M10 najczęściej wracam więc do jednej liczby: 8,5 mm pod standardowy gwint, ale zawsze z tyłu głowy trzymam materiał, skok i sposób użycia połączenia.
