Zawór RTL stanowi kluczowy element systemów ogrzewania podłogowego. Jego podstawowym zadaniem jest kontrola temperatury czynnika grzewczego. Montaż tego urządzenia wymaga precyzji i znajomości podstawowych zasad. Zawór RTL skutecznie zapobiega przegrzaniu podłogi. Występuje w dwóch wersjach: prostej i kątowej. Prawidłowa instalacja gwarantuje efektywne działanie całego systemu ogrzewania.
Najważniejsze informacje:- Zawór RTL montuje się na powrocie instalacji
- Do każdej pętli ogrzewania potrzebny jest osobny zawór
- Montaż wymaga użycia odpowiednich narzędzi i materiałów uszczelniających
- Początkowa temperatura ustawienia to około 50°C
- System wymaga odpowietrzenia po instalacji
- Kierunek przepływu musi być zgodny ze strzałką na korpusie
- Właściwy montaż przekłada się na oszczędność energii
Co to jest zawór RTL i do czego służy?
Zawór RTL to element systemu ogrzewania podłogowego, który kontroluje temperaturę wody powracającej do źródła ciepła. Jego głównym zadaniem jest zapobieganie przegrzaniu podłogi. Skutecznie reguluje przepływ czynnika grzewczego, co przekłada się na komfort użytkowania i oszczędność energii.
Montaż zaworu RTL jest niezbędny w każdej instalacji ogrzewania podłogowego. System ten pozwala na precyzyjne sterowanie temperaturą w pomieszczeniach, szczególnie w łazienkach i kuchniach, gdzie często stosuje się dodatkowe pętle grzewcze.
| Rodzaj zaworu | Charakterystyka |
|---|---|
| Prosty | Montowany bezpośrednio na belce rozdzielacza, idealny do standardowych instalacji, łatwy dostęp podczas regulacji |
| Kątowy | Stosowany w trudno dostępnych miejscach, umożliwia elastyczne podłączenie, kompaktowa budowa |
Niezbędne narzędzia i materiały do montażu
Przed rozpoczęciem montażu zaworu RTL krok po kroku, należy zgromadzić wszystkie potrzebne narzędzia i materiały. Właściwe przygotowanie znacząco usprawni proces instalacji.
- Klucz płaski 30 mm - do dokręcania złączek i korpusu zaworu
- Materiał uszczelniający (pakuły lub taśma teflonowa) - do zabezpieczenia gwintowanych połączeń
- Rura PEX - do wykonania podłączeń
- Złączki przyłączeniowe - do połączenia rury z zaworem
- Poziomica - do sprawdzenia prawidłowego położenia zaworu
- Klucz do odpowietrzania - do usunięcia powietrza z instalacji
- Nożyce do rur PEX - do precyzyjnego cięcia
- Kalibratory - do przygotowania końcówek rur
Gdzie zamontować zawór RTL?
Zawór RTL do ogrzewania podłogowego montaż wymaga starannego wyboru lokalizacji. Najlepszym miejscem jest ściana na wysokości 20-30 cm nad poziomem podłogi, w miejscu łatwo dostępnym do późniejszej regulacji. Zawór powinien być zamontowany na powrocie instalacji, czyli na rurze odprowadzającej wodę z pętli grzewczej.
W przypadku instalacji zaworu RTL w łazience, najczęściej montuje się go w specjalnej skrzynce podtynkowej. Należy zwrócić uwagę na odległość od źródła ciepła oraz dostępność do późniejszej regulacji i serwisowania.

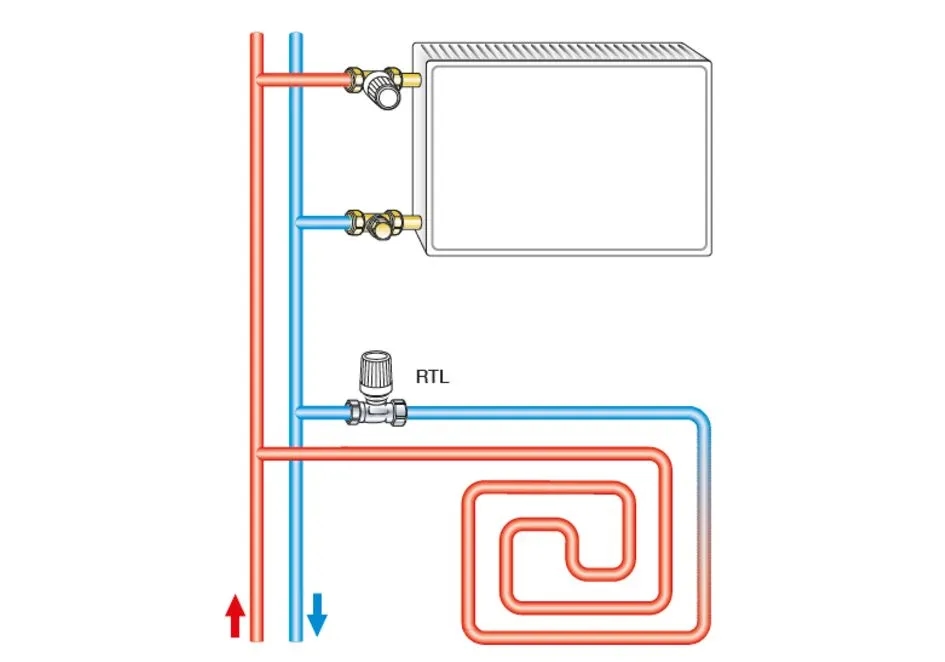

Schemat podłączenia zaworu RTL
Przy wykonywaniu podłączenia zaworu RTL do ogrzewania podłogowego, kluczowe jest zachowanie właściwego kierunku przepływu. Strzałka na korpusie zaworu musi być zgodna z kierunkiem przepływu czynnika. Nieprawidłowe podłączenie skutkuje brakiem regulacji temperatury.
| Liczba pętli | Sposób montażu |
|---|---|
| Jedna pętla | Pojedynczy zawór RTL w skrzynce podtynkowej, bezpośrednie podłączenie do pętli |
| Wiele pętli | Osobny zawór RTL dla każdej pętli, montaż na rozdzielaczu powrotnym |
Montaż zaworu RTL - krok po kroku
Jak zamontować zawór RTL prawidłowo? Poniższa instrukcja przeprowadzi Cię przez cały proces. Przestrzeganie kolejności działań gwarantuje skuteczny montaż.
- Krok 1: Przygotuj miejsce montażu - oczyść powierzchnię, zamontuj skrzynkę podtynkową, sprawdź poziom
- Krok 2: Nałóż materiał uszczelniający na gwinty złączek i przykręć je do korpusu zaworu z siłą 60 Nm
- Krok 3: Połącz rurę PEX z korpusem zaworu za pomocą dedykowanych złączek
- Krok 4: Zamontuj głowicę termostatyczną i ustaw wstępną temperaturę 50°C
- Krok 5: Sprawdź szczelność połączeń i odpowietrz układ
Prawidłowe uszczelnienie połączeń
Kluczem do szczelnej instalacji jest właściwe uszczelnienie wszystkich połączeń gwintowanych. Do montażu zaworu RTL najlepiej użyć pakuł konopnych z pastą uszczelniającą lub taśmy teflonowej wysokiej jakości. Materiał uszczelniający należy nakładać zgodnie z kierunkiem gwintu.
W przypadku instalacji zaworu RTL w łazience, szczególną uwagę należy zwrócić na dokładność wykonania uszczelnień. Zwiększona wilgotność w tym pomieszczeniu wymaga zastosowania dodatkowych zabezpieczeń przed przeciekami.
Sprawdzenie szczelności wykonujemy poprzez napełnienie instalacji wodą pod ciśnieniem próbnym. Test powinien trwać minimum 24 godziny.
Jak ustawić i wyregulować zawór RTL?
Prawidłowa regulacja zaworu RTL rozpoczyna się od ustawienia temperatury początkowej na poziomie 50°C. W pierwszych dniach po uruchomieniu systemu należy obserwować reakcję podłogi na zadane parametry.
Optymalna temperatura powrotu dla systemów ogrzewania podłogowego wynosi 35-40°C. Regulacji dokonujemy stopniowo, zmniejszając temperaturę o 2-3°C co 24 godziny, aż do osiągnięcia pożądanej wartości.
W przypadku zaworu RTL do ogrzewania podłogowego, istotne jest uwzględnienie specyfiki różnych pomieszczeń. Łazienka może wymagać wyższej temperatury niż pozostałe pomieszczenia.
Kontrolę działania przeprowadzamy poprzez pomiar temperatury powierzchni podłogi oraz temperatury powrotu na zaworze.
Odpowietrzanie systemu po montażu
Skuteczne odpowietrzenie jest kluczowe dla prawidłowego działania instalacji. Po montażu zaworu RTL krok po kroku, należy otworzyć zawór odpowietrzający i utrzymać stały przepływ wody do momentu usunięcia wszystkich pęcherzy powietrza.
Proces odpowietrzania najlepiej wykonywać przy maksymalnym przepływie i najwyższej temperaturze czynnika grzewczego. Pozwoli to na skuteczniejsze usunięcie powietrza z systemu.
Symptomy nieprawidłowego odpowietrzenia to bulgotanie w instalacji oraz nierównomierne nagrzewanie się powierzchni podłogi. W takim przypadku należy powtórzyć proces odpowietrzania.
Na co zwrócić szczególną uwagę podczas montażu?
Podczas montażu zaworu RTL kluczowe jest zachowanie odpowiednich odległości od ścian i innych elementów instalacji. Zapewni to swobodny dostęp podczas regulacji i konserwacji.
Istotne jest także właściwe prowadzenie rur zasilających i powrotnych. Należy unikać zbyt ostrych zagięć oraz krzyżowania się rur, co mogłoby prowadzić do zakłóceń w przepływie.
Szczególną uwagę należy zwrócić na jakość wykonania połączeń oraz stabilność mocowania skrzynki podtynkowej. Niedokładności montażowe mogą skutkować problemami w późniejszej eksploatacji.
Regularne przeglądy instalacji powinny odbywać się co najmniej raz w roku. Warto sprawdzać szczelność połączeń oraz skuteczność regulacji zaworu przed sezonem grzewczym.
Skuteczny montaż zaworu RTL - klucz do efektywnego ogrzewania podłogowego
Montaż zaworu RTL wymaga szczególnej uwagi na każdym etapie instalacji. Kluczowe znaczenie ma wybór odpowiedniego typu zaworu, precyzyjne uszczelnienie połączeń oraz prawidłowe umiejscowienie w systemie grzewczym. Przestrzeganie zasad montażu i właściwa regulacja temperatury zapewniają optymalną pracę całego systemu.
Podczas instalacji zaworu RTL należy zwrócić szczególną uwagę na kierunek przepływu, odpowiednie odpowietrzenie systemu oraz dokładne uszczelnienie wszystkich połączeń. Regularne przeglądy i konserwacja zapewnią długotrwałą i bezawaryjną pracę instalacji ogrzewania podłogowego.
Prawidłowo zamontowany i wyregulowany zawór RTL przekłada się na komfort użytkowania oraz znaczące oszczędności energetyczne. Warto poświęcić czas na dokładne wykonanie każdego etapu montażu, gdyż późniejsze poprawki mogą być czasochłonne i kosztowne.
