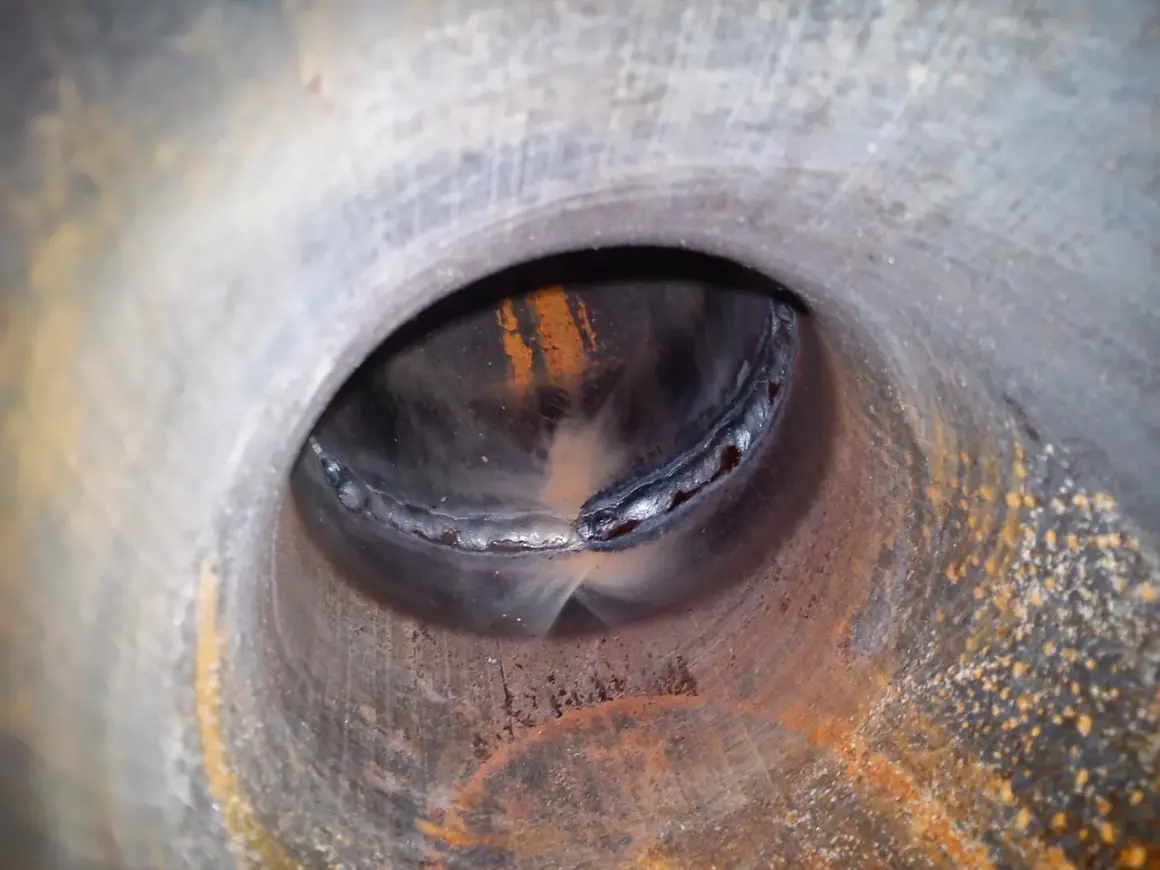

W warsztacie najbardziej zdradliwe są nie te spoiny, które wyglądają źle od razu, tylko te, które mają ładne lico, a słabe połączenie pod spodem. To właśnie zimny spaw często wygląda na poprawny tylko do chwili, gdy złącze dostanie obciążenie. W tym tekście rozbieram temat na czynniki pierwsze: wyjaśniam, czym jest brak przetopu, jak go rozpoznać, skąd się bierze i co zrobić, żeby nie powtarzać tego samego błędu.
Najważniejsze rzeczy o braku wtopienia w spoinie
- To nie jest wada „kosmetyczna”, tylko realny brak zespolenia materiału w złączu.
- Najczęściej wynika z za małej ilości ciepła, zbyt szybkiego prowadzenia łuku albo słabego przygotowania krawędzi.
- Ładna powierzchnia spoiny nie gwarantuje bezpieczeństwa, bo problem bywa ukryty w środku.
- W warsztacie trzeba rozróżnić potoczne określenie od technicznych nazw: brak przetopu i przyklejenie.
- Przy spoinach odpowiedzialnych samo oglądanie nie wystarcza, potrzebna bywa kontrola NDT albo próba na próbce.
- Naprawa polega na usunięciu wady i poprawieniu przyczyny, a nie na „dolewaniu” materiału z wierzchu.
Co oznacza ten defekt w praktyce warsztatowej
W języku warsztatowym mówi się o tej wadzie różnie, ale technicznie najczęściej chodzi o brak przetopu albo przyklejenie. To sytuacja, w której metal spoiny nie połączył się prawidłowo z materiałem rodzimym albo z poprzednim ściegiem. Z zewnątrz złącze może wyglądać przyzwoicie, ale w środku nadal pozostaje granica, której nie powinno być.
| Określenie | Co zwykle opisuje | Jak to rozumiem w praktyce |
|---|---|---|
| Określenie potoczne | Każdą słabo wyglądającą lub słabo trzymającą spoinę | Nie zawsze precyzyjne, ale często używane przy naprawach i na budowie |
| Brak przetopu | Niepełne zespolenie w grani lub na brzegach złącza | To już konkretny problem techniczny, który osłabia połączenie |
| Przyklejenie | Brak połączenia między spoiną a materiałem podstawowym lub między ściegami | Często spotykane przy zbyt niskiej energii i złym prowadzeniu elektrody |
Warto też odróżnić tę wadę od klejów epoksydowych sprzedawanych jako „spawanie na zimno”. To zupełnie inna technologia: przydaje się do drobnych napraw metalu, ale nie zastępuje prawdziwego spawania tam, gdzie liczy się nośność i pełne zespolenie. W konstrukcjach warsztatowych nie traktuję tych pojęć zamiennie, bo prowadzi to do bardzo złych decyzji.
Jeśli mam wskazać najważniejszą myśl, to jest ona prosta: ładny wygląd spoiny nie jest dowodem jakości. Przy elementach roboczych, ramkach, uchwytach, wspornikach czy profilach nośnych liczy się to, czy materiał naprawdę się zespolił, a nie tylko przykleił na powierzchni. To właśnie dlatego dalej skupiam się na rozpoznaniu, a nie na samym „ładnym licu”.
Jak rozpoznać wadę na gotowej spoinie
W praktyce patrzę na spoinę w dwóch krokach: najpierw oceniam to, co widać, a dopiero potem myślę o tym, czego oko nie łapie. Przy braku przetopu problem bywa ukryty pod powierzchnią, więc sam przegląd wizualny nie daje pełnej odpowiedzi. Mimo to są sygnały ostrzegawcze, które powinny od razu zapalić lampkę.
- Ścieg leży jakby nałożony na materiał, zamiast się z nim zlać.
- Na brzegu widać wyraźną, ostrą granicę między spoiną a materiałem podstawowym.
- W złączu pachwinowym jedna ze ścianek wygląda na niedogrzaną albo słabo „zlaną”.
- W spoinie wielościegowej kolejne warstwy nie wyglądają jak jeden, spójny przekrój.
- Po obróbce powierzchni ujawniają się puste miejsca, które wcześniej były maskowane przez lico.
Największy problem polega na tym, że spoiny z tą wadą potrafią wyglądać „ładnie” dla osoby, która nie sprawdza głębiej. Dlatego przy złączach odpowiedzialnych nie ograniczam się do oceny wizualnej, bo takie badanie wykrywa głównie to, co widać na powierzchni. Jeżeli wada siedzi pod lico albo przy grani, potrzebne są już inne metody kontroli.
Tu właśnie pojawia się najczęstsza pułapka w warsztatach: ktoś ocenia spoinę po estetyce, a nie po rzeczywistym zespoleniu. W praktyce bardziej ufam poprawnemu przygotowaniu złącza, równemu prowadzeniu łuku i badaniu próbnemu niż samej „ładnej kresce”. I to prowadzi do pytania, skąd ten problem bierze się najczęściej.
Skąd bierze się brak przetopu w warsztacie
Najczęściej nie ma jednego winowajcy. Zwykle nakładają się parametry, technika i przygotowanie materiału. Gdy widzę taki defekt, rzadko zakładam, że zawinił tylko jeden parametr spawarki. Częściej to kombinacja kilku drobnych błędów, które razem dają słabe złącze.
- Za mała ilość ciepła - prąd jest zbyt niski, napięcie nie pomaga wtopić brzegu albo prędkość prowadzenia jest za duża.
- Zły kąt palnika lub elektrody - energia idzie obok strefy, która naprawdę ma się zespolić.
- Brudne krawędzie - rdza, farba, zgorzelina, tlenki i resztki oleju przeszkadzają w prawidłowym zwilżeniu materiału.
- Słabe przygotowanie złącza - zbyt mały ukos, za ciasna grań, brak szczeliny albo niedopasowane elementy.
- Pośpiech - ścieg „idzie”, ale jeziorko nie dostaje czasu na wtopienie w brzegi.
- Brak oczyszczenia między ściegami - szczególnie przy spoinach wielowarstwowych, gdzie jedna warstwa ma się połączyć z następną.
W warsztacie spotykam to najczęściej przy profilach stalowych, wspornikach, ramach, elementach ogrodzeniowych i naprawach, które ktoś chce zrobić „na szybko”. Gdy złącze ma być nośne, nie ma skrótu przez fizykę. Jeśli materiał nie dostał odpowiedniej energii i nie został dobrze przygotowany, spoina tylko wygląda na gotową. To właśnie ten moment, w którym błąd techniczny zamienia się w ryzyko użytkowe.
Jak sprawdzić, czy złącze naprawdę trzyma
Spoinę oceniam w dwóch poziomach: najpierw to, co da się zobaczyć, potem to, czego nie widać gołym okiem. Przy prostych naprawach warsztatowych wystarczy oględziny, pomiar i czasem próba na kawałku odpadu. Przy elementach odpowiedzialnych potrzebne są jednak metody kontroli nieniszczącej albo badanie próbki.
| Metoda | Co pokazuje | Kiedy ma sens |
|---|---|---|
| Kontrola wizualna | Geometrię, równomierność, ślady podtopień i podejrzane granice na powierzchni | Na start, zawsze przed oddaniem detalu do pracy |
| Badania nieniszczące | Wady ukryte pod powierzchnią lub w grani, zależnie od metody | Gdy złącze pracuje pod obciążeniem albo ma znaczenie bezpieczeństwa |
| Próbka próbna lub przekrój | Rzeczywisty przekrój połączenia i to, czy materiał faktycznie się zespolił | Przy ustawianiu parametrów, szkoleniu i kontroli procesu |
| Badanie ultradźwiękowe | Wady wewnętrzne, których nie da się zobaczyć z zewnątrz | Przy grubszych i ważnych złączach, gdzie liczy się pewność wyniku |
Najważniejsza zasada jest taka: jeśli wada może siedzieć pod licem, samo oglądanie nie wystarcza. Przy cienkich i mało odpowiedzialnych elementach wystarczy często rozsądna próba na próbce, ale gdy element ma przenosić obciążenia, nie zgaduję. Wtedy wolę sprawdzić połączenie porządnie niż później tłumaczyć awarię.
Jak uniknąć tej wady przy spawaniu różnych materiałów
Tu nie ma jednego uniwersalnego ustawienia, które załatwia wszystko. Inaczej pracuje MIG/MAG, inaczej MMA, a inaczej TIG. Jest jednak wspólny mianownik: energia musi wejść tam, gdzie ma nastąpić zespolenie, a nie obok.
| Proces | Na co uważać najbardziej | Typowy błąd |
|---|---|---|
| MIG/MAG | Prędkość prowadzenia, stabilny kąt palnika i odpowiednia energia liniowa | Za szybki przejazd i ścieg leżący na materiale zamiast wtopionego w krawędzie |
| MMA | Długość łuku, natężenie prądu i średnica elektrody | Zbyt niski prąd i zbyt długi łuk, które dają pozornie ładne, ale słabe połączenie |
| TIG | Dokładne podanie ciepła na brzegi i kontrolę nad jeziorkiem | Zbyt ostrożne grzanie albo zła praca drutem, przez co brzegi nie łączą się prawidłowo |
Poza samym procesem liczy się też przygotowanie. Dla wielu złączy pachwinowych trzymam kąt elektrody lub palnika blisko 45°, bo wtedy łatwiej rozprowadzić ciepło po obu ściankach. W złączu czołowym ważniejsze od „dolewania” materiału jest dobre ukosowanie, sensowna szczelina i kontrola tego, czy łuk dociera do grani. Jeśli tego nie ma, nawet dobry spawacz będzie walczył z geometrią złącza zamiast z nią współpracować.
- Oczyść brzegi z rdzy, farby i tłuszczu przed rozpoczęciem pracy.
- Nie prowadź łuku zbyt szybko tylko po to, żeby „zamknąć” spoinę w jednym przejeździe.
- Nie wydłużaj łuku ponad potrzebę, bo energia rozprasza się zamiast wnikać w materiał.
- Przy spoinach wielowarstwowych usuwaj żużel i sprawdzaj każdy kolejny ścieg.
- Jeśli złącze jest ciasne, popraw przygotowanie krawędzi zamiast liczyć na cud przy spawaniu.
Najlepiej działa prosta zasada warsztatowa: najpierw dopasowanie i czystość, potem parametry, na końcu tempo. Jeśli odwrócisz tę kolejność, łatwo wejść w tryb „poprawiania wyglądu” zamiast poprawiania jakości.
Co zrobić, gdy wada już się pojawi
Najgorszy odruch to przykryć problem kolejnym ściegiem i liczyć, że wszystko się zespoli samo. Jeśli brakuje przetopu, dokładanie materiału z wierzchu zwykle tylko maskuje usterkę. Ja traktuję to jako sygnał, że trzeba wrócić do złącza, a nie tylko do ustawień spawarki.
- Zatrzymaj pracę i oceń, czy element jest nośny, czy tylko pomocniczy.
- Usuń wadliwy fragment do zdrowego materiału, zamiast nakładać kolejną warstwę na problem.
- Sprawdź przygotowanie złącza, bo sama korekta prądu często nie wystarczy.
- Zrób próbkę testową, jeśli błąd pojawił się więcej niż raz.
- Przy elementach odpowiedzialnych ponów kontrolę po naprawie, najlepiej metodą adekwatną do ryzyka.
Jeśli wada wraca mimo korekt, problem zwykle siedzi głębiej: w dostępie do złącza, w konstrukcji rowka, w wyborze procesu albo w technice prowadzenia łuku. Wtedy lepiej zmienić sposób wykonania niż uparcie powtarzać ten sam błąd. Z mojego punktu widzenia to właśnie moment, w którym oszczędzanie kilku minut może kosztować później kilka godzin albo całą konstrukcję.
Na co patrzę przed odbiorem spoiny, żeby nie wracać do poprawki
Na końcu zawsze sprawdzam trzy rzeczy: czy spoina naprawdę połączyła materiał, czy jej kształt wynika z kontroli procesu, a nie z przypadkowego „zalania”, i czy złącze było odpowiednio przygotowane przed spawaniem. To proste, ale skuteczne podejście, bo odcina najczęstsze źródła problemów jeszcze przed montażem.
- Brzegi są czyste i nie ma śladów brudu, farby ani zgorzeliny w strefie łączenia.
- Ścieg nie tylko wygląda równo, ale też ma sensowną geometrię i nie odcina się ostrą granicą od materiału.
- W spoinach wielowarstwowych każda warstwa została oczyszczona i dołożona bez „przykrywania” poprzedniego błędu.
- Element ma właściwy zapas jakości do tego, jak będzie pracował w realnym warsztacie, a nie tylko na stole.
Jeśli element ma pracować pod obciążeniem, nie traktuję takiej wady jako drobnej skazy, tylko jako sygnał do cofnięcia się o krok i sprawdzenia całego procesu. Przy naprawach garażowych ryzykujesz głównie swój czas, ale przy ramie, wsporniku czy innym nośnym detalu stawką jest już bezpieczeństwo. Dlatego wolę poświęcić kilka minut na dokładną ocenę niż wracać do poprawki, kiedy zimny spaw ujawni się dopiero w pracy.
