Najkrótsza odpowiedź brzmi: w instalacjach stalowych i czarnych rurach calowych 3/4 cala to zazwyczaj DN20 i 26,9 mm średnicy zewnętrznej. Tu jednak łatwo o pomyłkę, bo w hydraulice ta sama calówka może oznaczać rurę, gwint albo złączkę, a każdy z tych elementów czyta się trochę inaczej. Poniżej rozkładam to na proste liczby, pokazuję najczęstsze wyjątki i podpowiadam, jak dobrać właściwy element bez zgadywania.
Najważniejsze liczby i różnice w jednym miejscu
- Stalowa rura 3/4 cala w systemie DN20 ma zwykle 26,9 mm średnicy zewnętrznej.

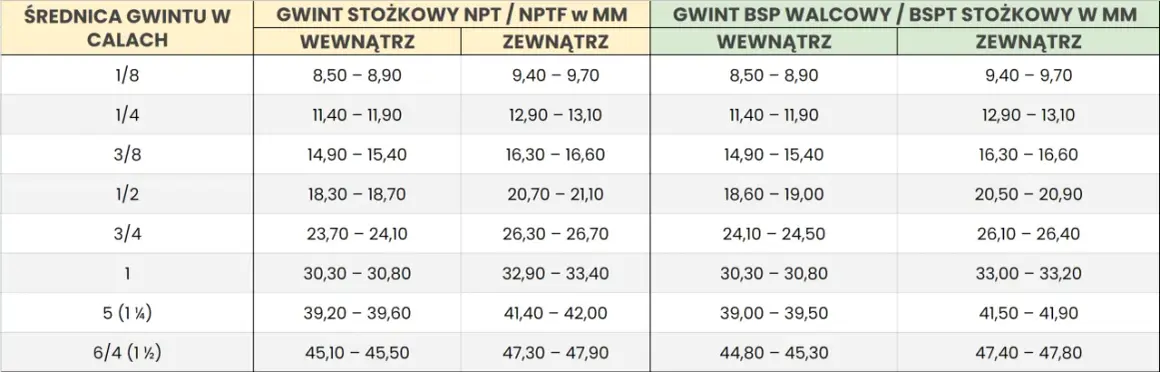

- Gwint rurowy G 3/4 ma średnicę zewnętrzną około 26,441 mm i 14 zwojów na cal.
- Średnica wewnętrzna nie jest stała i zależy od grubości ścianki, więc dwie rury o tym samym oznaczeniu mogą mieć inny przepływ.
- W niektórych systemach, zwłaszcza przy rurach miedzianych lub chłodniczych, 3/4 cala może oznaczać 19,05 mm średnicy zewnętrznej.
- Do złączek i zaworów nie wystarczy sama calówka. Trzeba jeszcze sprawdzić standard gwintu: BSP, NPT albo R.
Najkrótsza odpowiedź to 26,9 mm, ale to nie cała historia
| Co masz w ręku | Typowy wymiar w mm | Co to oznacza w praktyce |
|---|---|---|
| Rura stalowa instalacyjna 3/4 cala | 26,9 mm średnicy zewnętrznej | Najczęstszy wariant w hydraulice i instalacjach CO, zwykle opisany też jako DN20. |
| Gwint rurowy G 3/4 | 26,441 mm średnicy zewnętrznej gwintu | To już nie rura jako taka, tylko wymiar gwintu. Drobna różnica ma znaczenie przy dopasowaniu złączek. |
| Rura miedziana calowa 3/4 w niektórych systemach | 19,05 mm | Tu 3/4 cala bywa opisem zupełnie innego systemu niż stal DN20. Bez sprawdzenia standardu łatwo kupić zły element. |
| Średnica wewnętrzna rury stalowej DN20 | około 20,5-22,3 mm | Zależy od grubości ścianki. Im grubsza ścianka, tym mniejszy przepływ. |
Jeżeli mówimy o typowej rurze stalowej używanej w instalacjach wodnych, grzewczych albo gazowych, najbezpieczniej traktować 3/4 cala jako DN20 i 26,9 mm średnicy zewnętrznej. To najczęściej oczekiwana odpowiedź i właśnie od niej zwykle zaczyna się dobór złączek. Dalej trzeba już tylko doprecyzować, czy chodzi o rurę, gwint czy cały element instalacyjny.
Dlaczego ta sama calówka daje różne milimetry
W hydraulice „cal” jest przede wszystkim oznaczeniem nominalnym, a nie prostym przeliczeniem 1:1. To dlatego 3/4 cala nie zawsze daje jedno, identyczne „ile mm”. W jednym systemie patrzysz na średnicę zewnętrzną rury, w innym na wymiar gwintu, a w jeszcze innym na średnicę wewnętrzną gotowego przewodu.
Ja w takich tematach zawsze sprawdzam trzy rzeczy: materiał, standard i rodzaj połączenia. Bez tego sama liczba 3/4" niewiele mówi. Dla rur stalowych bardzo często spotkasz oznaczenie DN20, ale w gwintach rurowych pojawia się już wartość 26,441 mm, bo to inny punkt odniesienia niż zewnętrzna średnica rury.
- Średnica zewnętrzna mówi, jak szeroka jest rura „na oko” i przy pomiarze suwmiarką.
- Średnica wewnętrzna zależy od grubości ścianki i wpływa na przepływ.
- Gwint ma własny standard i własny wymiar nominalny.
- DN to ułatwienie w handlu i montażu, ale nie zawsze dokładny wymiar geometryczny.
To rozróżnienie jest ważne, bo w praktyce najwięcej błędów bierze się właśnie z mieszania tych trzech poziomów. A skoro już wiadomo, skąd biorą się różnice, warto przejść do tego, jak dobrać osprzęt, żeby wszystko realnie pasowało.
Jak dobrać złączki, zawory i uszczelnienie do DN20
Przy rurze 3/4 cala najważniejsze nie jest pytanie „ile ma mm?”, tylko czy kupowany element ma ten sam standard połączenia. Dwie części mogą mieć ten sam zapis 3/4", a i tak nie skręcisz ich szczelnie, jeśli jedna jest w systemie BSPP, a druga w NPT.
| Element | Na co patrzeć | Najczęstsza pułapka |
|---|---|---|
| Rura stalowa | DN20, średnica zewnętrzna 26,9 mm, grubość ścianki | Zakup rury po samym zapisie 3/4" bez sprawdzenia, czy chodzi o stal, miedź czy inny system. |
| Gwint prosty BSPP | G 3/4, wymiar około 26,441 mm | Założenie, że każdy gwint 3/4" jest identyczny i uszczelni się tak samo. |

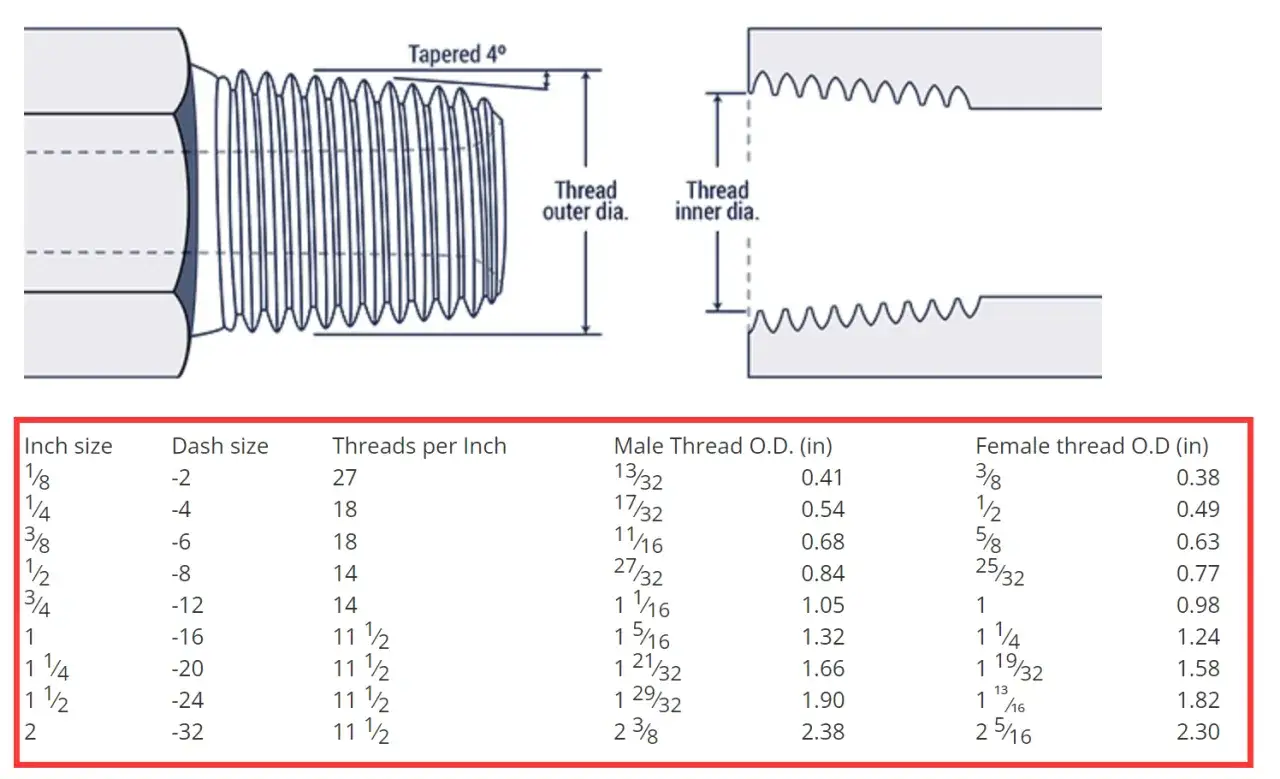

| Gwint stożkowy | R 3/4 albo NPT 3/4 | Mieszanie gwintu stożkowego z cylindrycznym. To częsty powód przecieków. |
| Zawór, filtr, redukcja | Nominał + rodzaj gwintu + kierunek uszczelnienia | Oparcie wyboru wyłącznie na nominale DN20, bez sprawdzenia końcówek przyłączeniowych. |
Jeśli mam doradzić jedną rzecz, to tę: przy zakupie nie porównuj tylko calówki. Sprawdź, czy w opisie produktu pojawia się DN20, G 3/4, R 3/4, NPT 3/4 albo konkretna średnica w mm. To oszczędza najwięcej zwrotów i nerwów, zwłaszcza gdy kompletujesz instalację z różnych sklepów.
Warto też pamiętać o uszczelnieniu. Gwint cylindryczny i stożkowy nie pracują tak samo, więc taśma PTFE, pakuły czy pasta nie są uniwersalnym „lekarstwem” na każdy przypadek. Najpierw musi się zgadzać standard połączenia, dopiero potem dobiera się sposób uszczelnienia.
Najczęstsze błędy przy tej średnicy
Przy rurach 3/4 cala widzę kilka powtarzalnych pomyłek. Najgorsze jest to, że na pierwszy rzut oka wszystko wygląda dobrze, a problem wychodzi dopiero przy montażu albo, co gorsza, po napełnieniu instalacji.
- Mierzenie rury tylko po zewnętrznej i uznanie, że wynik jest tym samym co DN. To nie zawsze prawda, bo DN jest oznaczeniem nominalnym.
- Zakup części „na 3/4” bez sprawdzenia systemu gwintu. BSP, NPT i R wyglądają podobnie w opisie, ale nie są wymienne bez konsekwencji.
- Założenie, że 3/4 cala zawsze ma taki sam przepływ. Grubość ścianki potrafi znacząco zmienić średnicę wewnętrzną.
- Pomieszanie rur stalowych z miedzianymi. W jednym i drugim przypadku zapis calowy może oznaczać coś innego.
- Ignorowanie tolerancji produkcyjnych. W realnych wyrobach różnice rzędu kilku dziesiątych milimetra są normalne.
Najprostsza zasada brzmi: jeśli coś ma wejść szczelnie i bez siłowania, musi się zgadzać nie tylko „cal”, ale też standard wykonania. To właśnie ten szczegół odróżnia poprawny dobór od przypadkowego dopasowania.
Jak sprawdzić wymiar przed zakupem bez zgadywania
Gdy mam do czynienia z nieopisanym odcinkiem rury albo starym elementem z demontażu, idę po kolei. To prosty sposób, który działa lepiej niż zgadywanie po samym wyglądzie.
- Odczytaj oznaczenie z rury, złączki albo zaworu. Szukaj wpisów typu DN20, 3/4", G 3/4 albo R 3/4.
- Zmierz średnicę zewnętrzną suwmiarką. Dla stalowej rury 3/4 cala powinno wyjść około 26,9 mm.
- Jeśli znasz grubość ścianki, policz średnicę wewnętrzną: ID = OD - 2 × grubość ścianki.
- Sprawdź, czy chodzi o gwint cylindryczny czy stożkowy. To decyduje o sposobie uszczelnienia.
- Porównaj wszystkie dane z opisem produktu, a nie tylko z jedną liczbą w nazwie.
Przykład praktyczny jest prosty: jeśli rura ma 26,9 mm średnicy zewnętrznej i 2,6 mm ścianki, to średnica wewnętrzna wynosi około 21,7 mm. Przy ściance 3,2 mm spada już do około 20,5 mm. To pokazuje, dlaczego dwa elementy z tym samym nominalnym oznaczeniem mogą zachowywać się inaczej w instalacji.
Jeżeli nie masz pewności, najlepiej zabrać stary element do sklepu albo spisać dokładnie oznaczenia z obu końców połączenia. W hydraulice taki detal często robi większą różnicę niż sama cena części.
Co warto zapamiętać, zanim zamówisz materiał
Jeśli mam sprowadzić cały temat do jednego praktycznego wniosku, powiedziałbym tak: 3/4 cala to najczęściej DN20 i 26,9 mm w rurze stalowej, ale nie jest to uniwersalna odpowiedź dla każdego elementu instalacji. W gwintach pojawia się już 26,441 mm, a w innych systemach calowych można spotkać jeszcze inne wartości.
Dlatego przed zakupem patrzę zawsze na trzy rzeczy: średnicę, standard i rodzaj połączenia. Dopiero takie zestawienie daje pewność, że rura, złączka i zawór zagrają razem bez przeróbek. To mała kontrola na starcie, ale bardzo duża oszczędność czasu na końcu.
Jeśli pracujesz przy wodzie, CO albo prostym montażu warsztatowym, trzymaj się zasady: calówka mówi, z jakiej rodziny jest element, a milimetry mówią, czy naprawdę będzie pasował. I to właśnie ten drugi krok zwykle przesądza o udanej instalacji.
