W warsztacie jakość powierzchni nie jest detalem kosmetycznym. Chropowatość powierzchni decyduje o tarciu, szczelności, przyczepności powłok i tym, czy element po montażu zachowa się tak, jak zakładano. Poniżej rozbieram temat na praktyczne części: jak czytać Ra i Rz, co psuje wynik, jak dobrać wymaganie do funkcji detalu i jak poprawić efekt bez niepotrzebnych kosztów.
Najpierw ustal funkcję części, potem dobierz parametry powierzchni
- Ra pokazuje ogólny poziom mikro-nierówności, a Rz lepiej uwidacznia głębsze doliny i pojedyncze rysy.
- Tę samą część można ocenić inaczej zależnie od miejsca, kierunku i długości pomiaru.
- Najmocniej wpływają: posuw, drgania, zużycie narzędzia i sztywność mocowania.
- Do uszczelnień, prowadnic i ślizgów zwykle potrzeba gładszej struktury niż do elementów konstrukcyjnych.
- Polerowanie nie zawsze jest najlepszym wyjściem, bo zmienia wymiary i kosztuje więcej niż korekta ustawień.
Czym jest ta cecha i gdzie kończy się falistość
Najprościej mówiąc, chodzi o drobne nierówności pozostawione przez obróbkę, odlew, szlifowanie albo inny proces wytwarzania. To nie jest to samo co falistość, czyli większe i dłuższe odchylenia powierzchni, i nie jest to też błąd kształtu, jak krzywizna, odchyłka płaskości czy bicie.
W praktyce od razu widać ślad procesu: toczenie zostawia regularne rowki, frezowanie układa ślady w innym kierunku, a szlifowanie zwykle daje drobniejszą i bardziej równą strukturę. Ja traktuję to jak odcisk technologii na detalu. Jeśli patrzę na gotowy element, mogę sporo powiedzieć o tym, jak powstał i gdzie mogą pojawić się problemy.
To rozróżnienie ma znaczenie, bo falistość i błąd geometrii potrafią zepsuć dopasowanie nawet wtedy, gdy sam profil wygląda przyzwoicie. Z tego powodu nie ocenia się wszystkiego jednym spojrzeniem ani jedną liczbą, tylko patrzy na właściwy parametr i warunki pomiaru. Dopiero wtedy ma sens odczyt Ra, Rz i pozostałych oznaczeń.
Jak czytać Ra, Rz i oznaczenia na rysunku
W warsztacie najczęściej spotkasz Ra, bo jest prosty w interpretacji i dobrze nadaje się do szybkiego porównania. Ra uśrednia odchylenia profilu od linii średniej, więc pokazuje ogólny poziom drobnych nierówności, ale słabiej reaguje na pojedyncze głębokie rysy. Rz jest bardziej czuły na szczyty i doliny, dlatego bywa lepszy tam, gdzie jedna głębsza wada ma większe znaczenie niż sam średni poziom.
| Parametr | Co mówi o powierzchni | Kiedy jest szczególnie przydatny |
|---|---|---|
| Ra | Średni poziom mikro-nierówności | Do szybkiej oceny i większości typowych rysunków technicznych |
| Rz | Różnica między szczytami i dolinami profilu | Gdy liczą się pojedyncze rysy, uszczelnienie albo ryzyko przecieku |
| Rq | Wartość statystyczna silniej reagująca na większe odchylenia | W analizie jakości i bardziej szczegółowych pomiarach |
| Rt | Całkowita wysokość profilu | Gdy trzeba wychwycić skrajne nierówności na badanym odcinku |
Sama liczba nie wystarcza bez informacji o odcinku pomiarowym i filtrze, bo ten sam detal może wyjść inaczej przy innych ustawieniach. To właśnie dlatego jeden pomiar bywa zbyt łagodny, a inny zbyt surowy. W praktyce nie wolno też ignorować symboli na rysunku technicznym.
| Znak | Znaczenie |
|---|---|
| Symbol podstawowy | Określa wymaganie struktury powierzchni, ale nie przesądza jeszcze o sposobie wykonania |
| Symbol z kreską | Wymaga usunięcia naddatku materiału przez obróbkę |
| Symbol z kółkiem | Nie dopuszcza usuwania materiału |
Na tym etapie najważniejsze jest jedno: nie mylić liczby z celem. Ra 1,6 na rysunku nie oznacza jeszcze, że detal automatycznie będzie działał dobrze. Trzeba jeszcze sprawdzić, jaką funkcję ma pełnić, a to prowadzi już do parametrów procesu i samej obróbki.
Co w warsztacie najbardziej zmienia wynik
Jeśli detal wychodzi zbyt szorstki albo ma zbyt losową strukturę, zwykle winny jest nie jeden parametr, tylko ich suma. W praktyce najczęściej patrzę na te czynniki:
| Czynnik | Jak wpływa na powierzchnię | Co zwykle pomaga |
|---|---|---|
| Posuw | Im większy, tym wyraźniejsze ślady narzędzia i większa nierówność profilu | Zmniejszenie posuwu na przejściu wykańczającym |
| Geometria ostrza | Promień naroża i kąt natarcia zmieniają kształt śladu po obróbce | Dobór ostrza do materiału i rodzaju operacji |
| Zużycie narzędzia | Stępiona krawędź podnosi nierówności i często zostawia zadzior | Wymiana płytki, ostrzenie lub korekta głębokości skrawania |
| Drgania | Powodują losowe fale, „prążki” i pogorszenie jednorodności | Skrócenie wysięgu, lepsze mocowanie, poprawa sztywności układu |
| Materiał | Aluminium, stal nierdzewna i tworzywa zachowują się inaczej przy tej samej obróbce | Dostosowanie parametrów, narzędzia i chłodzenia do materiału |
| Chłodzenie i smarowanie | Brak właściwego medium może pogorszyć wygląd i zwiększyć tarcie | Dobór emulsji, oleju lub pracy na sucho zgodnie z procesem |
Największą różnicę robi zwykle zestaw: stabilne mocowanie, ostra krawędź skrawająca i rozsądny posuw wykańczający. Samo podkręcenie obrotów bez poprawy sztywności rzadko rozwiązuje problem. Jeśli widzę falowanie powierzchni, najpierw szukam drgań, a dopiero potem próbuję „ratować” efekt parametrami.
To ważne także dlatego, że różne metody obróbki zostawiają inny charakter śladu. Czasem detal nie jest po prostu „zły”, tylko źle dobrano technologię do oczekiwanego efektu. I właśnie tu zaczyna się dobór właściwego poziomu wykończenia.
Jak dobrać poziom do funkcji części
Ja zaczynam od pytania: co ta powierzchnia ma robić po montażu? Inne wymagania ma uszczelnienie, inne prowadnica, a jeszcze inne detal pod lakier albo część konstrukcyjna, która nie pracuje ślizgowo. Sama estetyka jest tu dopiero trzecim kryterium, nie pierwszym.

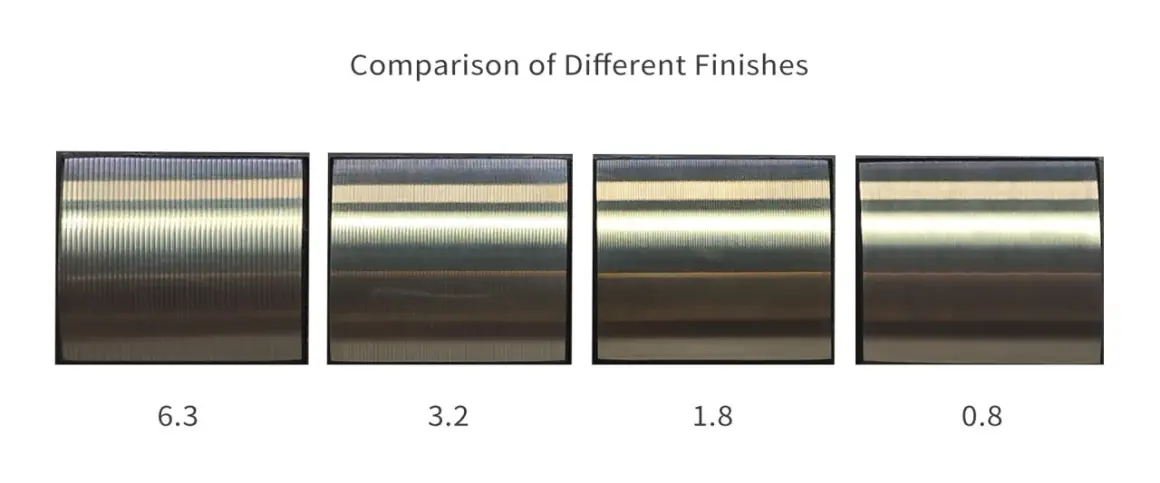

| Zastosowanie | Praktyczny zakres Ra | Na co uważać |
|---|---|---|
| Uszczelnienia, gniazda precyzyjne, ślizgi | 0,2-0,8 µm | Liczy się nie tylko gładkość, ale też płaskość, geometria i stabilność wymiaru |
| Dokładne dopasowania i elementy wymagające dobrego kontaktu | 0,8-1,6 µm | Najczęściej potrzebne jest już wykończenie, a nie sama obróbka zgrubna |
| Większość typowych elementów maszynowych | 1,6-3,2 µm | To sensowny kompromis między kosztem, czasem i jakością pracy |
| Powierzchnie pod malowanie, dalszą obróbkę lub mniej krytyczne części | 3,2-6,3 µm | Zbyt gładka powierzchnia może pogorszyć przyczepność niektórych powłok |
| Obróbka zgrubna, odlew, półprodukt przed dalszym etapem | powyżej 6,3 µm | To zwykle etap pośredni, a nie stan docelowy dla części pracującej |
Warto też pamiętać o jednym paradoksie: zbyt gładka powierzchnia nie zawsze jest lepsza. Na przykład farba, klej czy niektóre warstwy ochronne potrzebują odrobiny „zęba”, żeby dobrze trzymać się podłoża. Z kolei w ślizgu, łożyskowaniu czy na uszczelnieniu zbyt duże nierówności podnoszą tarcie, przyspieszają zużycie i potrafią wywołać nieszczelność. To właśnie dlatego przy doborze nie patrzę tylko na liczbę, ale na sposób pracy całego detalu.
Jeśli powierzchnia ma pracować dynamicznie, a nie tylko ładnie wyglądać, trzeba dopasować nie tylko parametr, ale też samą metodę wykańczania. I wtedy wchodzi kolejny krok: jak poprawić wynik bez przepłacania.
Jak poprawić powierzchnię bez przepłacania
Najtańsze poprawki zwykle robi się nie przez dodatkowy proces, tylko przez korektę tego, co już masz. Zanim sięgnę po droższe wykończenie, sprawdzam kolejność działań:
- Ustalam źródło problemu - czy winne jest narzędzie, mocowanie, materiał, czy drgania układu.
- Obniżam posuw na przejściu wykańczającym - to często daje najszybszą poprawę bez zmiany całej technologii.
- Sprawdzam geometrię i stan ostrza - stępiona krawędź potrafi zniszczyć efekt nawet przy dobrych parametrach.
- Skracam wysięg i poprawiam sztywność - mniej drgań to zwykle wyraźnie lepszy profil.
- Dodaję osobny etap wykańczający - gdy zwykłe toczenie czy frezowanie nie wystarcza.
- Zmieniają metodę dopiero wtedy, gdy trzeba - na szlifowanie, honowanie, docieranie albo polerowanie.
Szlifowanie i honowanie dają zupełnie inny charakter niż klasyczna obróbka skrawaniem, bo bardziej kontrolują mikrostrukturę. Docieranie z kolei jest już bardzo precyzyjne i służy do naprawdę wymagających kontaktów powierzchniowych. Polerowanie potrafi wyglądać świetnie, ale łatwo nim zaokrąglić krawędzie albo zabrać za dużo materiału, więc nie traktuję go jako uniwersalnego lekarstwa.
W praktyce równie ważne jest to, czego nie robić. Piaskowanie czy śrutowanie nie są zamiennikiem polerowania, bo często zwiększają chropowatość albo zmieniają ją w sposób korzystny dla przyczepności, ale nie dla gładkości. Dlatego przed wyborem metody zawsze trzeba zadać sobie pytanie: czy chcę zmniejszyć tarcie, poprawić wygląd, czy przygotować podłoże pod kolejną warstwę?
Najczęstsze błędy przy pomiarze i ocenie
Najwięcej pomyłek widzę nie w samej obróbce, tylko w ocenie wyniku. Powierzchnia potrafi wyglądać dobrze gołym okiem, a mimo to nie spełniać wymagania funkcjonalnego. Z drugiej strony bywa też odwrotnie: detal wygląda surowo, ale ma wystarczający parametr do swojej pracy.
- Pomiary na brudnej lub zaolejonej powierzchni - resztki chłodziwa, opiłki i pył potrafią zafałszować wynik.
- Zły kierunek pomiaru - ślad obróbki wzdłuż i w poprzek może dać inne odczyty.
- Ignorowanie długości odcinka i filtru - wtedy porównuje się wyniki, które nie dotyczą tych samych warunków.
- Ocenianie tylko wzrokiem - wizualna gładkość nie zastępuje pomiaru.
- Założenie, że jedna liczba opisuje cały detal - różne miejsca tej samej części mogą zachowywać się inaczej.
W praktyce sprawdzam też, czy pomiar wykonano w reprezentatywnym miejscu. Krawędź, naroże albo strefa wejścia narzędzia często nie oddają tego, co dzieje się na rzeczywistej powierzchni roboczej. Jeśli wynik ma być porównywalny, trzeba badać to samo miejsce, tym samym przyrządem i w tych samych warunkach.
To prosta rzecz, ale właśnie ona często rozstrzyga, czy część przejdzie odbiór, czy wróci do poprawki. A skoro tak łatwo o nieporozumienie, ostatni krok powinien dotyczyć tego, jak precyzyjnie sformułować wymaganie przed zleceniem pracy.
Co sprawdzić przed zleceniem obróbki lub zakupem części
Najwięcej nieporozumień bierze się z jednego zdania: „ma być gładko”. To za mało, bo wykonawca nie wie, czy ważniejsza jest szczelność, wygląd, ślizg, przyczepność powłoki czy trwałość. Jeśli chcę uniknąć poprawek, podaję od razu kilka konkretów.
- Parametr i wartość - najlepiej nie samo „gładko”, ale np. Ra 1,6.
- Miejsce pomiaru - na całej powierzchni czy tylko na strefie roboczej.
- Kierunek względem śladu obróbki - ma znaczenie szczególnie przy elementach ślizgowych i uszczelniających.
- Stan przed czy po powłoce - lakier, anodowanie czy inne wykończenie potrafią zmienić odczyt i zachowanie detalu.
- Priorytet funkcjonalny - czy ważniejsze są tarcie, wygląd, szczelność, czy odporność na zużycie.
- Wzorzec odniesienia - gdy detal jest krytyczny, próbka porównawcza bywa bardziej użyteczna niż opis słowny.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: najpierw ustal funkcję powierzchni, potem wybierz parametr i dopiero na końcu metodę obróbki. Wtedy liczba na rysunku zaczyna pracować dla warsztatu, a nie przeciwko niemu.
