W warsztacie wyżarzanie bywa ratunkiem dla elementu, który po gięciu, spawaniu albo wielokrotnym doginaniu zrobił się zbyt twardy, kruchy lub nieprzewidywalny. To kontrolowana obróbka cieplna, dzięki której można zmienić strukturę metalu, zmniejszyć naprężenia i ułatwić dalszą obróbkę. Poniżej pokazuję, kiedy taki zabieg ma sens, jak przebiega i gdzie najłatwiej popełnić kosztowny błąd.
Najkrócej o tym, co dzieje się z materiałem
- Proces polega na kontrolowanym nagrzaniu, wygrzaniu i chłodzeniu, a nie na przypadkowym „przepaleniu” metalu.
- Najczęściej poprawia plastyczność, redukuje naprężenia wewnętrzne i ułatwia dalsze formowanie albo skrawanie.
- Największe znaczenie mają trzy rzeczy: gatunek materiału, temperatura oraz sposób studzenia.
- Źle dobrany cykl może przynieść nadmierny rozrost ziarna, paczenie albo spadek wytrzymałości większy, niż był potrzebny.
- W warsztacie często wystarcza prostszy zabieg odprężający, zamiast pełnego zmiękczania materiału.
Na czym polega ten zabieg i co zmienia w metalu
W praktyce chodzi o trzy etapy: nagrzanie do temperatury dobranej do stopu, utrzymanie tej temperatury przez odpowiedni czas i chłodzenie w tempie, które daje oczekiwany efekt. Wewnątrz metalu zmienia się układ ziaren, maleje liczba defektów sieci krystalicznej, a materiał przestaje „trzymać” część wcześniejszych naprężeń.
Najważniejszy efekt jest prosty: materiał staje się bardziej plastyczny i mniej napięty wewnętrznie, ale zwykle traci część twardości. To nie wada, tylko świadomy kompromis. Dla mnie to właśnie ten moment odróżnia sensowną obróbkę cieplną od grzania na oko bez planu.
W tym procesie często pojawiają się trzy terminy, które warto rozumieć. Zdrowienie oznacza częściowe uporządkowanie struktury i spadek naprężeń. Rekrystalizacja to tworzenie nowych, mniej zdeformowanych ziaren po wcześniejszym zgniocie. Rozrost ziarna pojawia się wtedy, gdy temperatura albo czas są zbyt duże i struktura zaczyna się niekorzystnie „rozlewać”.
W codziennej pracy warsztatowej najważniejsza jest więc nie sama temperatura, lecz jej dopasowanie do materiału i celu obróbki. Kiedy już wiadomo, co dzieje się w strukturze, łatwiej ocenić, w jakich sytuacjach naprawdę warto po ten zabieg sięgać.
Kiedy w warsztacie naprawdę się przydaje
Ja zwykle nie traktuję obróbki cieplnej jako pierwszego odruchu, tylko jako odpowiedź na konkretny problem. Najczęściej pojawia się wtedy, gdy metal przestaje dobrze reagować na dalszą pracę ręczną albo gdy po wcześniejszych operacjach w środku zostało zbyt dużo naprężeń.
- Po spawaniu grubszego elementu, gdy konstrukcja zaczyna się paczyć albo „pracować” po ostygnięciu.
- Po gięciu, prostowaniu lub ręcznym doginaniu blachy, pręta czy profilu, kiedy materiał stał się wyraźnie twardszy.
- Przed dalszym kształtowaniem elementu, który po kilku cyklach obróbki na zimno zaczyna pękać na krawędziach.
- Przed skrawaniem lub wierceniem, jeśli detal ma zbyt dużą twardość i narzędzia zużywają się szybciej niż powinny.
- Przy naprawach i przeróbkach, gdy trzeba odzyskać przewidywalność materiału, a nie od razu maksymalną wytrzymałość.
W praktyce największa różnica pojawia się przy elementach, które były wcześniej silnie odkształcane na zimno. Im więcej takiej pracy wykonał materiał, tym bardziej rośnie jego umocnienie i tym większa szansa, że bez obróbki cieplnej zacznie pękać zamiast się formować. To prowadzi do pytania, jakie odmiany tego procesu naprawdę warto rozróżniać.
Jakie odmiany warto rozróżniać
W warsztacie nie wszystko wrzuca się do jednego worka. Inny efekt daje zabieg nastawiony na zbijanie naprężeń, inny ten, który ma przywrócić plastyczność po zgniocie, a jeszcze inny proces przygotowujący półwyrób do dalszej obróbki.
| Rodzaj | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Odprężający | Po spawaniu, prostowaniu, dużym skrawaniu | Redukuje naprężenia i zmniejsza ryzyko późniejszego paczenia | Nie zmiękcza materiału tak mocno jak głębsze cykle |
| Rekrystalizujący | Po zgniocie, gięciu lub walcowaniu na zimno | Przywraca plastyczność i poprawia podatność na dalszą obróbkę | Zbyt wysoka temperatura może doprowadzić do nadmiernego rozrostu ziarna |
| Ujednorodniający | Przy odlewach i dużych półwyrobach | Wyrównuje strukturę i skład w przekroju | To proces raczej przemysłowy niż typowo garażowy |
| Zmiękczający | Gdy twardość przeszkadza w skrawaniu albo formowaniu | Wyraźnie obniża twardość i poprawia obrabialność | Wymaga dobrego doboru chłodzenia, bo efekt zależy od stopu |
Jeśli pracujesz nie tylko ze stalą, pamiętaj, że miedź, mosiądz i aluminium reagują inaczej niż stal węglowa. W ich przypadku okno temperatur bywa węższe, a zbyt agresywne grzanie łatwiej kończy się przegrzaniem powierzchni niż poprawą własności. W nierdzewce i stopach utwardzanych wydzieleniowo trzeba z kolei uważać na skutki uboczne dla odporności korozyjnej albo stanu starzenia.
W praktyce najczęściej spotyka się dwa pierwsze warianty, bo to właśnie spawanie, prostowanie i ręczne doginanie najczęściej zostawiają w materiale ślad, który trzeba potem spokojnie wyzerować. Gdy typ zabiegu jest już wybrany, liczy się wykonanie. Tu najwięcej szkód robi pośpiech, a nie sam materiał.
Jak wygląda proces krok po kroku
W małym warsztacie schemat jest prosty, ale diabeł siedzi w szczegółach. Ja patrzę na ten proces jak na serię decyzji, a nie jedną czynność „podgrzej i zostaw”.
- Rozpoznaj materiał i jego stan. Inaczej zachowuje się stal niskowęglowa, inaczej nierdzewna, a jeszcze inaczej miedź czy aluminium. Bez tego łatwo dobrać złą temperaturę.
- Oczyść powierzchnię. Olej, farba, rdza i grube warstwy zgorzeliny utrudniają równomierne nagrzewanie. Przy precyzyjnych detalach to naprawdę robi różnicę.
- Nagrzewaj równomiernie. Przy palniku trzeba pilnować rozkładu ciepła, a przy piecu nie przeciążać jednego końca wsadu. Różnica temperatur w jednym elemencie szybko kończy się odkształceniem.
- Wygrzewaj przez odpowiedni czas. Cienkie elementy potrzebują zwykle kilkunastu minut, grubsze przekroje i większe odlewy mogą wymagać 1-3 godzin albo więcej. Dokładny czas zależy od masy, przekroju i gatunku stopu.
- Studź zgodnie z celem. Powolne chłodzenie w piecu daje zwykle największe zmiękczenie, chłodzenie na powietrzu prowadzi do nieco twardszej i stabilniejszej struktury, a szybkie chłodzenie ma sens tylko wtedy, gdy tak przewiduje technologia danego materiału.
- Sprawdź efekt. W warsztacie wystarczy czasem pilnik, próbne gięcie, pomiar prostoliniowości albo twardościomierz. Bez kontroli łatwo uznać proces za udany tylko dlatego, że detal wygląda „na czerwony”.
Jeśli pracujesz bez pieca z kontrolą atmosfery, licz się ze zgorzeliną i lekkim odwęgleniem powierzchni. To nie jest awaria procesu, tylko normalny skutek pracy w otwartym środowisku. Przy częściach precyzyjnych może to jednak oznaczać dodatkowe szlifowanie albo późniejszą obróbkę wykańczającą.
Najważniejszy błąd, jaki widzę, to zgadywanie temperatury po kolorze żaru w niepewnym świetle. W praktyce pomaga termopara, kredki temperaturowe albo przynajmniej dobrze skalibrowany piec. To prowadzi do kolejnego pytania: kiedy lepiej w ogóle nie iść w ten kierunek, tylko wybrać inny proces.
Kiedy lepiej wybrać inny proces
Nie każda część potrzebuje zmiękczenia. Czasem celem nie jest obniżenie twardości, tylko utrzymanie wytrzymałości, drobniejszej struktury albo odzyskanie własności po hartowaniu. Ja zwykle rozstrzygam to od końca, patrząc na to, jak element ma pracować po obróbce.
| Proces | Dominujący efekt | Kiedy bywa lepszy | Wada w porównaniu z obróbką zmiękczającą |
|---|---|---|---|
| Normalizowanie | Ujednolicenie struktury i drobniejsze ziarno | Gdy element ma pracować pod obciążeniem i nie może być zbyt miękki | Zwykle daje większą twardość niż pełne zmiękczenie |
| Hartowanie | Duża twardość i odporność na ścieranie | Przy narzędziach, sprężynach i częściach roboczych | Bez kolejnego etapu materiał staje się kruchy |
| Odpuszczanie | Zmniejszenie kruchości po hartowaniu | Gdy trzeba odzyskać udarność po wcześniejszym utwardzeniu | Nie rozwiązuje problemu zbyt dużych naprężeń po spawaniu tak skutecznie jak proces odprężający |
| Odprężanie | Redukcja naprężeń przy niewielkiej zmianie twardości | Po spawaniu, prostowaniu i intensywnej obróbce mechanicznej | Nie daje takiego zmiękczenia jak głębsze cykle cieplne |
W skrócie widzę to tak: jeśli problemem są naprężenia, wybieram zabieg odprężający; jeśli materiał ma odzyskać plastyczność po pracy na zimno, potrzebny jest głębszy cykl rekrystalizujący; jeśli element ma potem przenosić duże obciążenia, lepsza bywa normalizacja albo osobna ścieżka hartowania i odpuszczania. Właśnie dlatego nie lubię jednego uniwersalnego przepisu dla wszystkich metali.
To oznacza też, że czasem najlepszą decyzją jest w ogóle nie grzać bardziej, tylko zmienić technologię dalszej pracy. Gdy ten wybór jest już jasny, zostaje ostatnia rzecz: sprawdzić, czy przed włączeniem pieca nie pomijasz czegoś, co potem kosztuje najwięcej czasu.

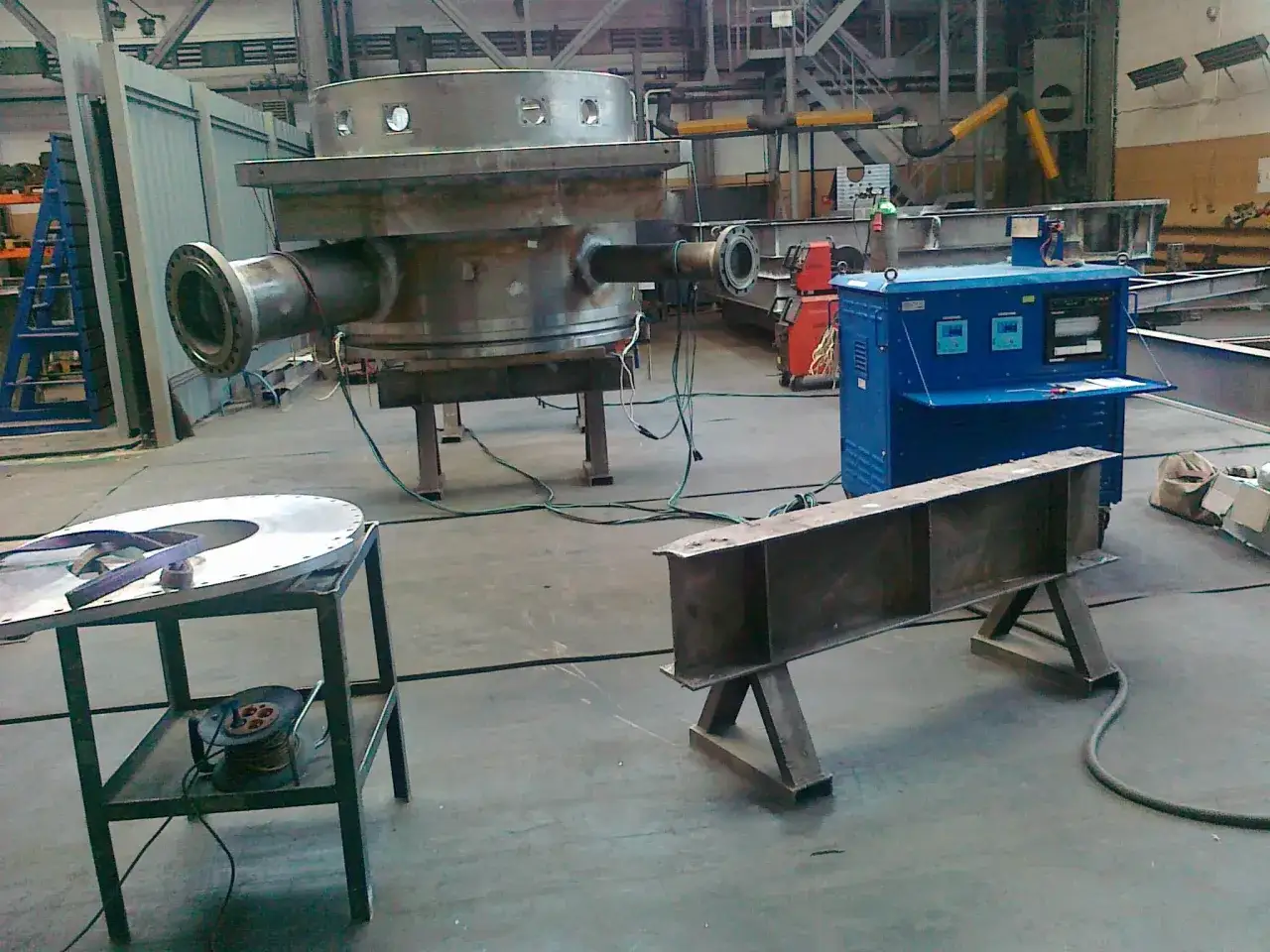

Na co zwrócić uwagę, zanim oddasz element do pieca
Najczęściej psuje efekt nie sam materiał, tylko trzy rzeczy: nierówny rozkład ciepła, zbyt krótki czas i zgadywanie parametrów „na oko”. Jeśli chcesz uniknąć poprawiania tej samej części dwa razy, sprawdź kilka prostych punktów jeszcze przed rozpoczęciem pracy.
- Jaki dokładnie jest gatunek materiału i czy był już wcześniej hartowany, spawany albo silnie odkształcany na zimno.
- Jak duży jest przekrój elementu, bo od niego zależy czas wygrzewania i ryzyko różnic temperatur w rdzeniu.
- Jaki efekt ma być ważniejszy: większa plastyczność, mniejsze naprężenia czy tylko poprawa obrabialności.
- Czy po obróbce element będzie jeszcze spawany, prostowany, szlifowany albo malowany.
- Czy masz sposób na kontrolę temperatury, a nie tylko obserwację koloru żaru.
- Czy odkształcenie po procesie będzie dopuszczalne, bo niektóre detale i tak wymagają późniejszego prostowania.
Jeśli materiał ma nieznany skład, traktuję go ostrożnie i nie zakładam od razu „standardowego” cyklu. Przy elementach ważnych konstrukcyjnie albo tam, gdzie liczy się odporność korozyjna, lepiej oprzeć się na danych technologicznych niż na intuicji. W praktyce najwięcej zyskuje ten, kto dobiera proces do stopu, grubości i celu, zamiast próbować zrobić wszystko jednym ustawieniem.
To właśnie dlatego dobrze wykonana obróbka cieplna nie wygląda efektownie na pierwszy rzut oka, ale później daje spokojniejszą pracę materiału, mniej pęknięć i mniej niespodzianek przy dalszym montażu. Jeśli podejdziesz do niej jak do narzędzia precyzyjnego, a nie jako do „grzania dla poprawy”, efekt zwykle broni się sam.
