Śruba z łbem sześciokątnym i częściowym gwintem jest w warsztacie jednym z tych elementów, które łatwo bagatelizować, a potem robią różnicę przy montażu, docisku i trwałości połączenia. Ten tekst wyjaśnia, kiedy taki łącznik ma sens, jak czytać jego oznaczenia, czym różni się od wersji pełnogwintowej i na co uważać przy doborze materiału oraz momentu dokręcania. W katalogach nadal spotkasz oznaczenie DIN 931, ale najważniejsze jest zrozumienie, jaki typ połączenia ono opisuje.
Najważniejsze fakty o śrubach z częściowym gwintem
- To łącznik z sześciokątnym łbem, w którym gwint zajmuje tylko część trzpienia.
- Aktualnym odniesieniem normatywnym jest ISO 4014, a niektóre katalogi nadal używają starego nazewnictwa.
- Najczęściej wybiera się go tam, gdzie gładki odcinek ma przejść przez pakiet łączonych elementów i pracować w ścinaniu.
- W warsztacie najpraktyczniejsze są zwykle klasy 8.8 i 10.9, a w warunkach korozyjnych A2-70 lub A4-70.
- Moment dokręcania nie zależy tylko od średnicy, ale też od tarcia, smarowania i klasy wytrzymałości.
- Błędna długość śruby potrafi zepsuć dobre połączenie szybciej niż słaby materiał.
Czym jest śruba z częściowym gwintem i kiedy ma sens w warsztacie
Ja traktuję ten typ łącznika jako rozwiązanie do połączeń, w których liczą się trzy rzeczy naraz: pewny docisk, przewidywalna strefa ścinania i sensowny układ gwintu względem nakrętki. Gładki odcinek trzpienia przechodzi wtedy przez łączone elementy, a gwint zostaje tam, gdzie ma pracować z nakrętką albo w otworze gwintowanym. To ma znaczenie w ramionach, wspornikach, mocowaniach maszyn, konstrukcjach stalowych i wszędzie tam, gdzie elementy nie powinny „pracować” na samych zwojach.
W praktyce największa korzyść jest prosta: gładki trzpień lepiej znosi ścinanie i nie niszczy otworów tak szybko jak gwint na całej długości. Dlatego ten wariant wybieram, gdy połączenie ma trzymać części razem, a nie tylko skręcić je „byle czym”. Jeśli pakiet łączonych elementów jest grubszy lub połączenie ma większy luz montażowy, taki układ zwykle daje bardziej przewidywalny efekt niż pełny gwint.
To nie jest jednak śruba uniwersalna. Jeżeli warstwa łączonych części jest zbyt cienka, gwint może wpaść w strefę ścinania i zaleta znika. Wtedy lepiej dobrać inną długość albo sięgnąć po inny typ łącznika. Właśnie dlatego dobór zaczynam od grubości pakietu, a dopiero potem patrzę na średnicę i klasę wytrzymałości. Następny krok to rozszyfrowanie oznaczeń, bo bez tego łatwo kupić właściwy typ, ale w złym rozmiarze.
Jak czytać wymiary i oznaczenia bez zgadywania
Na opakowaniu albo w katalogu najczęściej widzę zapis w stylu M10 x 45, 8.8 albo A2-70. To nie są ozdobniki, tylko skrót informacji, które decydują o tym, czy element w ogóle pasuje do zadania. Średnica M10 oznacza gwint metryczny o nominalnej średnicy 10 mm, a 45 to długość śruby mierzona pod łbem, nie „od samego końca do końca”.
| Oznaczenie | Co znaczy | Na co patrzę w warsztacie |
|---|---|---|
| M10 x 45 | Średnica 10 mm, długość 45 mm | Sprawdzam grubość całego pakietu, żeby pod nakrętką zostało jeszcze pełne zazębienie gwintu |
| Gwint metryczny zwykły | Standardowy skok gwintu, np. dla M10 zwykle 1,5 mm | Nie mylę go z gwintem drobnozwojnym, bo to już inna specyfikacja i inny dobór |
| 8.8 | Klasa wytrzymałości stali | To najczęstszy wybór do ogólnych prac montażowych i konstrukcyjnych |
| 10.9 | Wyższa wytrzymałość niż 8.8 | Stosuję, gdy połączenie ma przenosić większe obciążenia i lepiej kontroluję dokręcanie |
| A2-70 / A4-70 | Stal nierdzewna o wytrzymałości rzędu 700 N/mm² | Wybieram przy wilgoci, na zewnątrz i tam, gdzie korozja ma większe znaczenie niż maksymalna wytrzymałość |
| Ocynk, cynk płatkowy, czarna powłoka | Ochrona antykorozyjna i wpływ na tarcie | Nie zakładam identycznego momentu dokręcania dla każdej powłoki |
ISO 4014 opisuje śruby z gwintem metrycznym zwykłym w zakresie M1,6-M64, w stalowej i nierdzewnej wersji, a także rozdziela je na klasy produktu A i B. W praktyce klasa A dotyczy mniejszych średnic i krótszych długości, a klasa B wchodzi przy większych średnicach lub dłuższych śrubach. Dla warsztatu ważniejszy od samej teorii jest jednak prosty wniosek: nie wybieram śruby tylko po średnicy, bo równie istotne są długość, skok, klasa i powłoka.
Warto też pamiętać o długości gwintu. Norma przewiduje różne zakresy długości nominalnej, a wraz z nimi zmienia się odcinek gwintowany. Dla krótszych rozmiarów spotkasz na przykład M8 z minimalnym gwintem 22 mm i M10 z 26 mm, a dla większych średnic już M12 z 30 mm, M16 z 38 mm, M20 z 46 mm i M24 z 54 mm. To dobra wskazówka przy doborze: jeśli nie sprawdzisz b, łatwo zamówić właściwy M, ale zbyt krótki gwint do danego złącza.
Gdy te oznaczenia są już jasne, najczęściej pojawia się kolejne pytanie: czy ten wariant rzeczywiście lepiej wybrać niż pełny gwint.
Czym różni się od pełnego gwintu i kiedy wybrać inny wariant

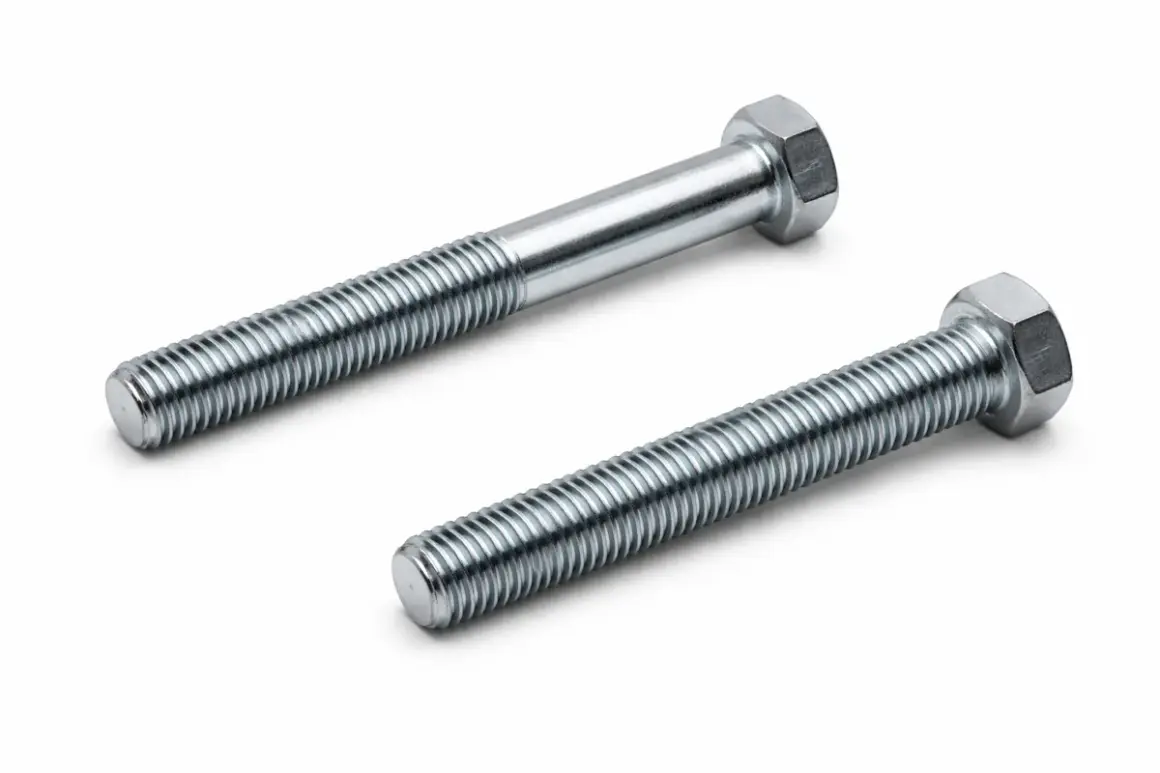

Najprościej mówiąc, śruba z częściowym gwintem ma gładki trzpień tam, gdzie pełnogwintowa wersja ma gwint praktycznie na całej długości. To zmienia zachowanie połączenia. Gładki odcinek lepiej prowadzi elementy, lepiej znosi ścinanie i zmniejsza ryzyko, że gwint znajdzie się dokładnie w miejscu największego obciążenia.
| Kryterium | Wersja z częściowym gwintem | Wersja pełnogwintowa |
|---|---|---|
| Strefa ścinania | Lepsza, jeśli gładki trzpień przechodzi przez pakiet | Słabsza, jeśli gwint znajdzie się w krytycznym miejscu |
| Docisk elementów | Przewidywalny, gdy długość jest dobrze dobrana | Wygodny przy cieńszych połączeniach i prostym montażu |
| Montaż | Wymaga większej uwagi przy doborze długości | Łatwiejszy przy małej liczbie wariantów |
| Typowe zastosowanie | Ramki, wsporniki, konstrukcje, połączenia z dużym dociskiem | Prostsze skręcanie elementów, gdzie nie trzeba prowadzić trzpienia |
| Ryzyko błędu | Gwint w złym miejscu albo za mały pakiet łączonych części | Zbyt mała strefa gładka tam, gdzie byłaby potrzebna |
W warsztacie mam jedną prostą zasadę: jeśli połączenie ma przenosić obciążenie przez gładki trzpień, wybieram wersję z częściowym gwintem. Jeśli liczy się tylko szybkie skręcenie i nie ma krytycznej strefy ścinania, pełny gwint bywa wygodniejszy. To właśnie dlatego nie warto kupować „na skróty” samego M i długości. Najpierw trzeba wiedzieć, jak pracuje złącze.
Ważny szczegół: jeśli grubość łączonych elementów jest mała, a gwint zaczyna się zbyt wcześnie, przewaga częściowego gwintu znika. Wtedy lepiej zmienić długość albo sięgnąć po inny standard niż liczyć, że wszystko „dociągnie się” samo. Z tym łączy się kolejny temat, który w praktyce robi największą różnicę, czyli materiał, powłoka i klasa wytrzymałości.
Jak dobrać stal, nierdzewkę i powłokę do warunków pracy
Nie każdy łącznik ma pracować w tym samym środowisku. Do zwykłych prac warsztatowych najczęściej wybieram stal w klasie 8.8, bo daje dobry kompromis między ceną, dostępnością i wytrzymałością. Gdy połączenie ma wyraźnie większe obciążenie albo jest mocniej dociągane, sięgam po 10.9. To nie jest wybór „lepsze-gorsze” w próżni, tylko dobór do zadania.
| Wariant | Gdzie ma sens | Na co uważać |
|---|---|---|
| Stal 8.8 z ocynkiem | Większość prac warsztatowych, konstrukcje pomocnicze, montaż ogólny | Dobierz odpowiednią nakrętkę i nie zakładaj jednego momentu dla każdej powłoki |
| Stal 10.9 | Połączenia mocniej obciążone, elementy narażone na większy docisk | Wymaga dokładniejszej kontroli momentu i stanu gwintu |
| A2-70 | Wilgoć, wnętrza narażone na kondensację, ogólne zastosowania z myślą o korozji | Stal nierdzewna lubi się zatrzeć, więc montaż bez smarowania to proszenie się o kłopot |
| A4-70 | Środowisko agresywniejsze, prace zewnętrzne, okolice wilgoci i soli | Zwykle droższa, ale bezpieczniejsza tam, gdzie korozja jest realnym problemem |
Przy nierdzewce patrzę szczególnie na zatarcie gwintu. To praktyczny problem, nie teoria. Jeśli wkręcasz suchą śrubę A2 albo A4, tarcie potrafi wzrosnąć tak bardzo, że zamiast dokręcić połączenie, uszkodzisz gwint jeszcze podczas montażu. W takich sytuacjach smar montażowy albo odpowiedni środek przeciwzatarciowy nie jest dodatkiem, tylko częścią poprawnego montażu.
Warto też pamiętać, że oznaczenie A2-70 lub A4-70 nie oznacza „mocniejsza niż zwykła stal 8.8”. Oznacza po prostu inną rodzinę materiałową i inną wytrzymałość na rozciąganie. W praktyce 8.8 i 10.9 nadal pozostają częstym wyborem do mocnych połączeń stalowych, a nierdzewka wygrywa tam, gdzie liczy się środowisko pracy. Po doborze materiału zostaje jeszcze najczęstsza pułapka, czyli moment dokręcania.
Moment dokręcania zaczyna się od tarcia, nie od samej średnicy
Największy błąd, jaki widzę, to traktowanie momentu dokręcania jak jednej uniwersalnej liczby dla danego M. Tak to nie działa. Ten sam rozmiar śruby może wymagać zupełnie innego momentu przy innym współczynniku tarcia, powłoce, smarowaniu albo klasie materiału. Dlatego sensowne tabele podają wartości orientacyjne, a nie magiczne stałe.
W tabelach referencyjnych dla gwintu zwykłego i klasy 8.8 różnice są bardzo wyraźne. Przy założonym współczynniku tarcia 0,10 i 0,14 otrzymuję na przykład takie wartości:
| Rozmiar | 8.8 przy µ = 0,10 | 8.8 przy µ = 0,14 | Co z tego wynika |
|---|---|---|---|
| M8 | 21,6 Nm | 27,3 Nm | Już mała zmiana tarcia daje zauważalną różnicę |
| M10 | 43 Nm | 48 Nm | Przy tej średnicy nadal nie warto dokręcać „na czuja” |
| M12 | 73 Nm | 93 Nm | To już duża rozbieżność, jeśli warunki tarcia nie są znane |
| M16 | 180 Nm | 230 Nm | Różnica robi się na tyle duża, że bez tabeli łatwo przesadzić |
Ja z tego wyciągam jeden wniosek: moment trzeba dopasować do całego zestawu, a nie tylko do średnicy śruby. Jeśli połączenie jest ocynkowane, suche, smarowane albo ma powłokę płatkową, wynik może się zmienić na tyle, że poprzednia wartość przestaje być bezpieczna. Do tego dochodzi jeszcze klasa wytrzymałości nakrętki i stan gwintu, bo słaba nakrętka potrafi ograniczyć połączenie szybciej niż sama śruba.
W warsztacie sprawdza się prosta praktyka: nie używaj klucza udarowego do końcowego dociągania, zostaw 1-3 zwoje gwintu za nakrętką i zawsze patrz na parę śruba-nakrętka, a nie na samą śrubę. Gdy tego pilnuję, połączenia są bardziej powtarzalne, a ryzyko zerwania albo niedociągnięcia spada zauważalnie. Zostało tylko zebrać te najważniejsze decyzje w jedną, użyteczną kontrolną listę.
Zanim wrzucę ją do koszyka, sprawdzam jeszcze te szczegóły
W praktyce wybór dobrego łącznika jest szybki, jeśli trzymam się kilku pytań. Czy gładki trzpień przejdzie przez cały pakiet łączonych elementów? Czy średnica i długość są dobrane do realnej grubości złącza? Czy materiał i powłoka pasują do środowiska pracy? I wreszcie, czy mam właściwy moment dokręcania zamiast zgadywania?
- Mierzę grubość wszystkich łączonych części przed zakupem.
- Sprawdzam, czy potrzebny jest gładki trzpień w strefie ścinania.
- Dobieram klasę wytrzymałości do obciążenia, a nie odwrotnie.
- Do wilgoci i pracy na zewnątrz wybieram zabezpieczenie antykorozyjne albo nierdzewkę.
- Moment dokręcania biorę z tabeli producenta, nie z intuicji.
Jeśli patrzę na te pięć punktów, śruba przestaje być przypadkowym detalem z półki, a staje się elementem zaprojektowanego połączenia. I właśnie o to chodzi w warsztacie: nie o to, żeby dobrać cokolwiek pasującego gwintem, tylko żeby skręcić to raz, porządnie i bez późniejszych poprawek.
