DIN 7981 to stara, ale wciąż bardzo użyteczna norma opisująca wkręty samogwintujące z łbem półokrągłym. W warsztacie taki łącznik przydaje się przy cienkiej blasze, osłonach, obudowach i lekkich elementach montażowych, ale tylko wtedy, gdy dobrze dobierzesz średnicę, długość, gniazdo i materiał. W tym tekście pokazuję, jak czytać oznaczenia, kiedy ten typ wkrętu ma sens i jakie błędy najczęściej kończą się zjechanym łbem albo słabym trzymaniem.
Najważniejsze fakty, które warto znać przed wyborem
- To nie jest nazwa produktu, tylko norma dla wkrętów samogwintujących z łbem półokrągłym.
- Starsze oznaczenie zostało zastąpione przez DIN EN ISO 7049, ale w handlu nadal często pojawia się dawny zapis.
- Najważniejsze są: średnica, długość, typ gniazda, materiał i powłoka.
- Ten wkręt najlepiej sprawdza się w cienkiej blasze, obudowach i lekkich połączeniach warsztatowych.
- Zły bit albo brak otworu prowadzącego szybko niszczą gniazdo i pogarszają jakość połączenia.
Co oznacza ta norma i dlaczego wciąż ją widać w sklepach
Jeśli patrzę na ten zapis technicznie, widzę przede wszystkim rodzinę wkrętów, a nie konkretny model. DIN 7981 to historyczne oznaczenie dla wkrętów samogwintujących z łbem półokrągłym i gniazdem krzyżowym, które dziś najczęściej występują pod nowszym zapisem DIN EN ISO 7049. Według ISO obowiązująca wersja tej normy to ISO 7049:2011, więc sama geometria jest nadal aktualna, tylko nazewnictwo bywa starsze niż katalog.
W praktyce warsztatowej to ważna różnica, bo nie kupujesz „samej normy”, tylko element, który ma działać w konkretnym materiale. Jeśli sprzedawca podaje tylko historyczny skrót, a nie rozmiar, typ gniazda i powłokę, to wciąż za mało, żeby świadomie wybrać łącznik. Ja zawsze czytam go w tej kolejności: średnica, długość, gniazdo, końcówka, materiał.
To właśnie dlatego ten temat wraca w warsztatach, garażach i przy domowych naprawach. Stare oznaczenie nie znika z półek od razu, bo handlowo jest rozpoznawalne, a konstrukcyjnie nadal opisuje bardzo popularny typ wkrętu. Gdy już to wiemy, warto rozebrać samą budowę na części, bo tam kryją się rzeczy, które decydują o wygodzie pracy.
Jak zbudowany jest ten wkręt i co mówi jego oznaczenie
Najprościej mówiąc, ten łącznik składa się z trzech elementów, które trzeba czytać razem: łba, gniazda i końcówki. Łeb półokrągły daje większą powierzchnię docisku niż łeb stożkowy, więc lepiej rozkłada siłę na cienkiej blasze. Gniazdo bywa typu H albo Z, czyli odpowiednio Phillips lub Pozidriv, a końcówka może być klasyczna stożkowa albo bez ostrego czubka w wariancie specjalnym.
W oznaczeniu najpierw widzę średnicę gwintu, potem długość, a dopiero dalej szczegóły wykonania. Oznaczenie typu ST 3,5 nie oznacza zwykłego gwintu metrycznego M3,5, tylko średnicę nominalną wkrętu samogwintującego. To częsty błąd początkujących, którzy mylą dwie różne rodziny elementów złącznych.

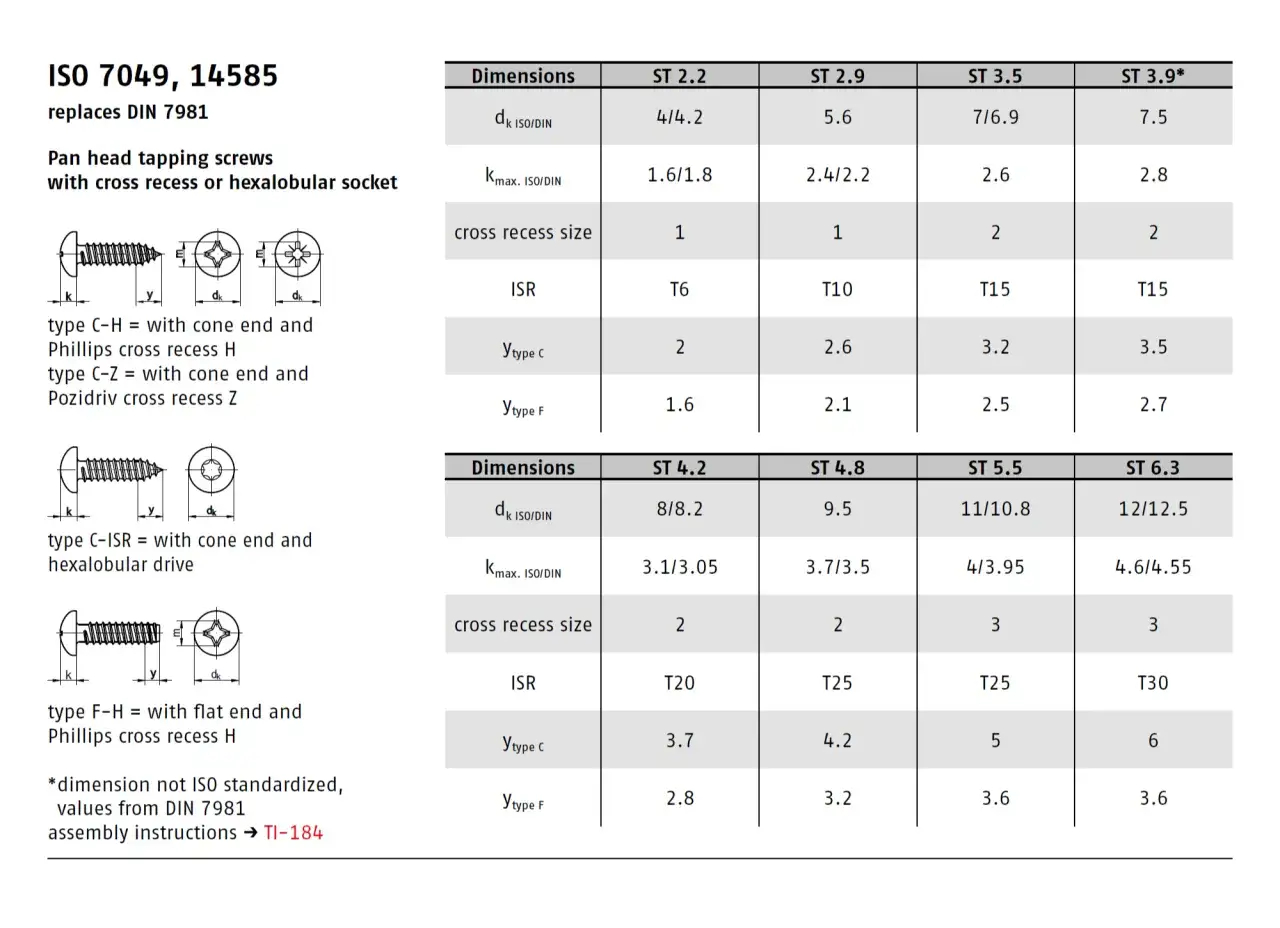

| Rozmiar nominalny | Średnica łba | Wysokość łba | Najczęstszy bit |
|---|---|---|---|
| ST 2,2 | 4,2 mm | 1,8 mm | PH1 lub PZ1 |
| ST 2,9 | 5,6 mm | 2,2 mm | PH1 lub PZ1 |
| ST 3,5 | 6,9 mm | 2,6 mm | PH2 lub PZ2 |
| ST 3,9 | 7,5 mm | 2,8 mm | PH2 lub PZ2 |
| ST 4,2 | 8,2 mm | 3,05 mm | PH2 lub PZ2 |
| ST 4,8 | 9,5 mm | 3,55 mm | PH2 lub PZ2 |
| ST 5,5 | 10,8 mm | 3,95 mm | PH3 lub PZ3 |
| ST 6,3 | 12,5 mm | 4,55 mm | PH3 lub PZ3 |
W praktyce lubię patrzeć na tę tabelę jako na podpowiedź, a nie dogmat. Jeśli łeb ma większą średnicę, lepiej dociska materiał, ale też zajmuje więcej miejsca. Z kolei niższy łeb jest wygodniejszy tam, gdzie obok przebiega kolejny element, przewód albo osłona. Po zrozumieniu geometrii łatwiej zdecydować, gdzie taki wkręt naprawdę ma sens w warsztacie.
Gdzie sprawdza się w warsztacie
Najbardziej lubię ten typ łącznika tam, gdzie materiał jest cienki, a połączenie ma być szybkie i przewidywalne. W warsztacie to zwykle oznacza obudowy urządzeń, osłony, blachy montażowe, lekkie uchwyty, panele serwisowe i drobne elementy DIY. Na takich powierzchniach łeb półokrągły daje sensowny docisk bez konieczności wpuszczania go w materiał.
- Cienka blacha stalowa - dobry wybór, gdy otwór jest już przygotowany albo wykonany wcześniej pod konkretny rozmiar.
- Blacha aluminiowa - sprawdza się przy obudowach, osłonach i lekkich mocowaniach, zwłaszcza gdy liczy się szybki montaż.
- Obudowy i panele serwisowe - tutaj ważna jest powtarzalność, a nie ekstremalna siła dokręcania.
- Lekkie naprawy DIY - przydatny przy szybkich, mało obciążonych połączeniach, które mają po prostu trzymać.
- Profile aluminiowe - w specjalnych wariantach z końcówką prowadzącą można uzyskać bardzo czyste prowadzenie w materiale.
Nie traktuję go jednak jako rozwiązania uniwersalnego. Gdy połączenie ma przenosić większe obciążenia, pracować w grubym materiale albo być zlicowane z powierzchnią, szukam innego łącznika. Właśnie dlatego przed zakupem dobieram nie tylko średnicę, ale też warunki pracy i sposób montażu, bo od tego zależy, czy wkręt będzie wygodny, czy irytujący.
Jak dobrać właściwy wariant bez zgadywania
Przy wyborze tego wkrętu patrzę na cztery rzeczy, bo one w praktyce robią największą różnicę: materiał, gniazdo, końcówkę i długość. W polskich sklepach najczęściej spotykam wersje ocynkowane oraz nierdzewne A2, a wybór zależy głównie od wilgoci, środowiska pracy i tego, czy połączenie ma działać latami, czy tylko w suchej zabudowie warsztatowej.
Materiał i powłoka
Do suchego wnętrza lub garażu zwykle wystarcza stal z powłoką cynkową. Jeśli połączenie ma pracować w wilgoci albo na zewnątrz, bezpieczniej celuję w stal nierdzewną A2. Powłoka nie jest detalem kosmetycznym - w realnym warsztacie często decyduje o tym, czy po roku wkręt nadal wygląda normalnie, czy już łapie korozję przy łbie.
Gniazdo i bit
Tu najłatwiej o głupi błąd. Gniazdo H to Phillips, a Z to Pozidriv, więc nie zawsze „krzyżak” znaczy to samo. Jeśli bit nie pasuje idealnie, bardzo szybko niszczę gniazdo, a potem wkręt robi się trudniejszy do odkręcenia niż cały montaż wart był oszczędności. Ja zawsze dobieram bit do rzeczywistego gniazda, a nie do tego, co akurat leży w skrzynce.
Końcówka i zastosowanie
Wersja z końcówką stożkową to klasyk do cienkich materiałów i otworów przygotowanych wcześniej. Wariant bez ostrego czubka lub z końcówką prowadzącą ma sens tam, gdzie trzeba lepiej ustawić wkręt w profilu albo w specyficznym detalu. To niszowy wybór, ale przy aluminiowych profilach potrafi oszczędzić sporo nerwów, bo prowadzenie jest pewniejsze od pierwszego obrotu.
Przeczytaj również: Karabińczyki - budowa, zastosowanie, normy i atesty
Długość i średnica
Średnicę dobieram do wymaganej nośności i wielkości materiału, a długość do całego pakietu, który ma być skręcony. Zbyt krótki wkręt nie złapie odpowiednio gwintu, zbyt długi może wystawać albo pracować tam, gdzie nie powinien. W praktyce zawsze lepiej mam jeden rozmiar próbny więcej niż za mało, bo różnica kilku milimetrów naprawdę potrafi zmienić jakość montażu.
Gdy mam już wybrany wariant, przechodzę do montażu. I właśnie tu wychodzą najczęstsze błędy, bo sama norma nie wybacza pośpiechu.
Montaż i błędy, które szybko psują połączenie
Najwięcej połączeń psuje się nie przez złą normę, tylko przez złą technikę. Przy takich wkrętach zawsze zaczynam od otworu prowadzącego, bo w cienkiej blasze to on ustawia cały montaż. Zbyt duży otwór sprawi, że gwint nie będzie miał się w co wgryźć, a zbyt mały podniesie opór i zwiększy ryzyko zerwania gniazda.
| Średnica wkrętu | Orientacyjny otwór prowadzący w stali węglowej | Uwagi praktyczne |
|---|---|---|
| ST 2,2 | 1,7-1,9 mm | Dobry do drobnych osłon i lekkich detali. |
| ST 2,9 | 2,2-2,5 mm | Wygodny kompromis między siłą a łatwością montażu. |
| ST 3,5 | 2,6-3,1 mm | Częsty rozmiar do obudów i cienkiej blachy. |
| ST 3,9 | 2,9-3,5 mm | Warto pilnować osi, bo gniazdo łatwo obciążyć bokiem. |
| ST 4,2 | 3,1-3,7 mm | Dobre do większych paneli i uchwytów. |
| ST 4,8 | 3,6-4,3 mm | Stosuję tam, gdzie potrzebny jest wyraźniejszy docisk. |
| ST 5,5 | 4,2-5,0 mm | Wymaga już bardziej spokojnego prowadzenia narzędzia. |
| ST 6,3 | 4,9-5,8 mm | Przy tym rozmiarze próbny montaż robię niemal zawsze. |
Ta tabela jest dobrym punktem startowym, ale nie traktuję jej jak instrukcji dla wszystkich materiałów. W nierdzewce, w miękkich stopach i w tworzywach zachowanie bywa inne, więc zawsze robię próbę na odpadzie. To właśnie dlatego w warsztacie liczy się nie tylko sama śruba, lecz także sposób, w jaki ją prowadzę.
- Nie wciskam bitu na siłę - jeśli gniazdo nie siada idealnie, od razu poprawiam dobór końcówki.
- Nie dokręcam do oporu „na czuja” - łeb ma przylegać, ale nie miażdżyć blachy.
- Nie skręcam pod kątem - przy cienkim materiale to szybka droga do zatarcia gwintu.
- Nie pomijam odgratowania - ostry rant potrafi fałszować docisk bardziej, niż się wydaje.
- Nie używam złej odmiany gniazda - PH i PZ nie są zamienne tylko dlatego, że oba wyglądają jak krzyżak.
Jeśli montaż ma być powtarzalny, robię jeszcze jedną rzecz: sprawdzam zachowanie połączenia po pierwszym dokręceniu i po lekkim odkręceniu. To szybki test, który od razu pokazuje, czy gwint siedzi pewnie. Kiedy warunki są inne niż cienka blacha i prosty montaż, porównuję ten wkręt z kilkoma alternatywami.
Czym zastąpić ten wkręt, gdy warunki są inne
Nie każdy warsztatowy problem rozwiązuje ten sam typ łącznika. Czasem ważniejsze jest wiercenie bez przygotowania otworu, czasem zlicowany łeb, a czasem lepszy docisk powierzchniowy. Właśnie wtedy porównuję go z innymi rozwiązaniami, zamiast uparcie trzymać się jednego standardu.
| Rozwiązanie | Kiedy jest lepsze | Ograniczenie |
|---|---|---|
| Wkręt samogwintujący z łbem półokrągłym | Gdy masz cienką blachę, obudowę lub lekki montaż i przygotowany otwór | Wymaga otworu prowadzącego i dobrego dopasowania bitu |
| Wkręt samowiercący DIN 7504N | Gdy chcesz wiercić i skręcać w jednym kroku | W praktyce przy pan head i PH potrafi pracować w blachach od ok. 2 do 6 mm zależnie od średnicy; w delikatnych materiałach bywa zbyt agresywny |
| Wkręt z łbem stożkowym | Gdy łeb ma być równo z powierzchnią | Ma mniejszą powierzchnię docisku i wymaga innego przygotowania gniazda |
| Wkręt z łbem sześciokątnym i podkładką | Gdy potrzebujesz mocniejszego docisku i szybkiego montażu | Zajmuje więcej miejsca i łeb pozostaje wyraźnie widoczny |
| Śruba maszynowa z nakrętką | Gdy masz dostęp z obu stron i zależy ci na serwisowalnym połączeniu | Wymaga więcej części i zwykle dłuższego montażu |
W praktyce największa różnica jest prosta: jeśli mam już przygotowany otwór i chcę czysty, przewidywalny montaż, wybieram ten typ wkrętu. Jeśli chcę oszczędzić sobie wiercenia, biorę samowiercący. Jeśli potrzebuję łba zlicowanego albo mocniejszego docisku, zmieniam rodzinę łącznika, zamiast walczyć z nieodpowiednim rozwiązaniem. Na końcu zostają drobne sprawy zakupowe, które często decydują o tym, czy montaż będzie przyjemny, czy męczący.
Na etykiecie patrzę jeszcze na jedną rzecz, której łatwo nie docenić
Przy zakupie nie zatrzymuję się na samej normie. Sprawdzam, czy opakowanie jasno mówi o typie gniazda, końcówce i materiale, bo to właśnie te szczegóły robią różnicę w warsztacie. Jeśli producent podaje tylko stary zapis, a nie rozwija parametrów, traktuję to jako sygnał, że trzeba dopytać o konkretny wariant, a nie kupować „na skróty”.
- Średnica i długość - bez nich nie da się uczciwie ocenić, czy wkręt będzie trzymał.
- Typ gniazda - PH i PZ muszą pasować do bitu, który faktycznie mam pod ręką.
- Materiał i powłoka - ocynk do suchych miejsc, A2 tam, gdzie pojawia się wilgoć.
- Końcówka - klasyczna stożkowa albo wariant specjalny do profili i tworzyw.
- Pakowanie na zapas - przy drobnych naprawach zawsze biorę kilka sztuk więcej, bo zużycie na odpadach jest większe, niż się zakłada na papierze.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: nie kupuj samej normy, kupuj komplet cech do konkretnego materiału. Przy tego typu wkrętach o jakości połączenia zwykle decyduje kilka milimetrów otworu, właściwy bit i sensowna powłoka, a nie sama nazwa na etykiecie.
