Skuteczne zabezpieczenie przeciwprzepięciowe nie sprowadza się do jednej listwy z gniazdami. W praktyce chodzi o dobranie właściwego ogranicznika, sensowny montaż w rozdzielnicy i ochronę tych obwodów, które naprawdę cierpią przy skokach napięcia: elektroniki, bramy, internetu, fotowoltaiki czy sprzętu warsztatowego. Poniżej rozkładam temat na czynniki pierwsze: jak działa taka ochrona, jaki typ wybrać i gdzie najłatwiej popełnić błąd.
Najważniejsze decyzje, które robią różnicę
- Listwa antyprzepięciowa to tylko ostatni stopień ochrony. Nie zastępuje ogranicznika w rozdzielnicy.
- Typ 2 jest najczęstszym wyborem do domu. Typ 1 lub 1+2 ma sens tam, gdzie ryzyko jest wyższe albo jest instalacja odgromowa.
- Typ 3 chroni sprzęt przy gnieździe. Działa najlepiej jako uzupełnienie, a nie jako jedyne zabezpieczenie.
- Im krótsze połączenia, tym lepiej. Długa, pętelkowa instalacja osłabia skuteczność ochrony.
- Przepięcie może wejść też przez dane. Internet, monitoring, sterowanie i PV wymagają osobnej uwagi.
- Dobór zaczyna się od instalacji, nie od produktu. Liczy się układ sieci, miejsce wpięcia i rodzaj ryzyka.
Czym jest ochrona przed przepięciami i co realnie chroni
Najprościej: chodzi o to, żeby nagły wzrost napięcia nie przeszedł dalej w instalację i nie uszkodził zasilaczy, płyt sterujących, routerów, elektroniki użytkowej albo automatyki. Przepięcie nie musi być spektakularne. Często to krótki impuls po wyładowaniu atmosferycznym w pobliżu, przełączeniu dużego obciążenia albo awarii w sieci. Dla urządzeń elektronicznych taki impuls bywa bardziej groźny niż dłuższy zanik zasilania.
W praktyce zabezpiecza się nie tylko telewizor czy komputer. Równie często cierpią sterowniki pieca, bramy, pompy, rejestratory monitoringu, zasilacze LED, systemy alarmowe i sprzęt warsztatowy. Dla mnie to ważne rozróżnienie: przepięcie nie wybiera „droższych” urządzeń, tylko te najbardziej wrażliwe na szybki skok napięcia. Żeby dobrze dobrać ochronę, trzeba jeszcze wiedzieć, jak poszczególne stopnie współpracują ze sobą.
Jak działa warstwowa ochrona i czym różnią się typy 1, 2 i 3
Norma PN-HD 60364-4-443 obejmuje przepięcia atmosferyczne przenoszone przez sieć zasilającą oraz przepięcia łączeniowe, a dobór i instalację SPD prowadzi się zgodnie z częścią 534. To ważne, bo w praktyce nie szuka się jednego „magicznego” elementu, tylko układu stopniowego. Najlepiej działa ochrona warstwowa: pierwszy stopień przy wejściu do budynku, drugi w rozdzielnicy, trzeci jak najbliżej wrażliwego urządzenia.
| Typ | Gdzie zwykle montuję | Co zatrzymuje | Kiedy ma sens | Orientacyjny koszt samego urządzenia |
|---|---|---|---|---|

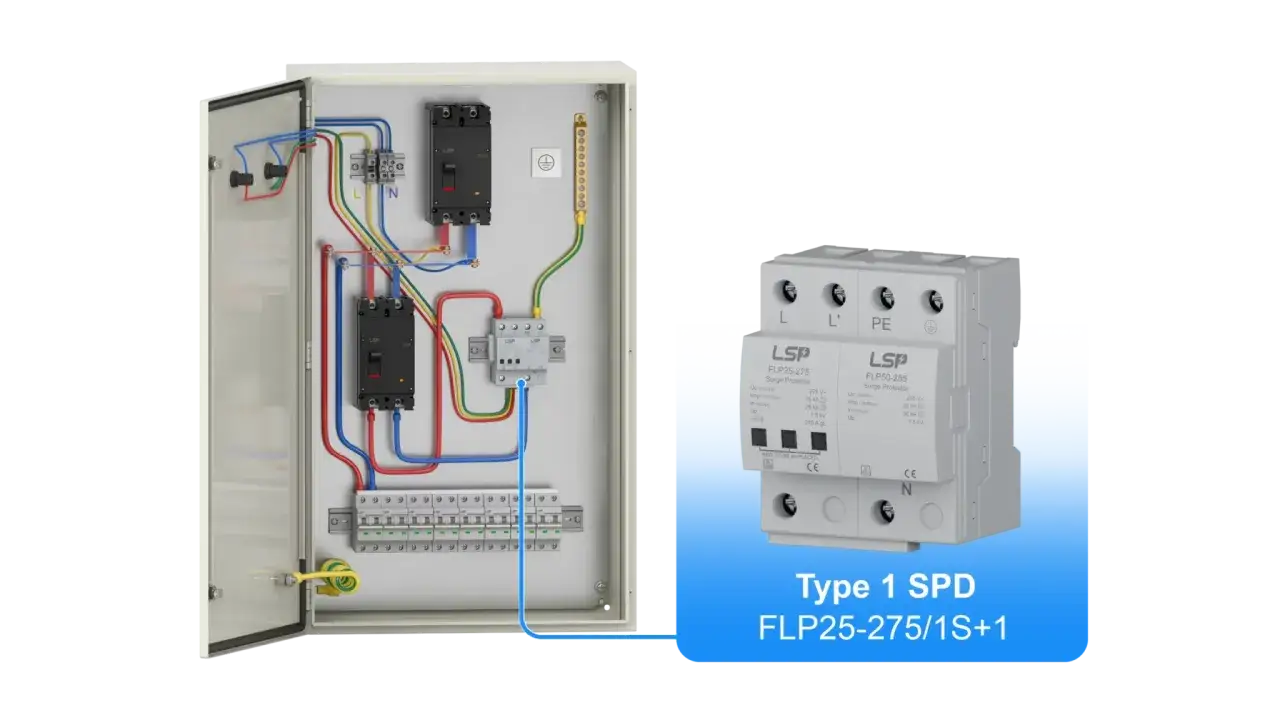

| Typ 1 | Przy wejściu zasilania do obiektu lub w rozdzielnicy głównej | Najcięższe udary, w tym części prądów piorunowych | Gdy budynek ma zewnętrzną instalację odgromową albo wysokie ryzyko wyładowań | Od kilkuset do ponad 1000 zł |
| Typ 2 | Rozdzielnica główna lub podrozdzielnice | Przepięcia indukowane i łączeniowe | Większość domów, mieszkań i małych warsztatów | Zwykle około 150-400 zł |
| Typ 1+2 | Najczęściej rozdzielnica główna | Łączy funkcję pierwszego i drugiego stopnia | Gdy liczy się prostszy montaż lub budynek wymaga mocniejszej ochrony | Najczęściej około 260-1100 zł, czasem więcej |
| Typ 3 | Przy gnieździe, w listwie albo bezpośrednio przy urządzeniu | Resztkowe przepięcia, które zostały po wcześniejszych stopniach | Dla komputerów, audio, routerów, NAS-ów i delikatnej elektroniki | Około 100-350 zł |
Ja najczęściej patrzę na typ 3 jako na ostatnią linię obrony, a nie główne rozwiązanie. Jeśli cała energia impulsu ma zostać „wypalona” dopiero przy biurku albo przy telewizorze, to instalacja jest po prostu źle zaprojektowana. Do samego doboru potrzebuję jeszcze kilku parametrów z karty katalogowej i informacji o instalacji.
Jak dobrać ogranicznik do domu, warsztatu i fotowoltaiki
Przy wyborze nie patrzę wyłącznie na nazwę typu. Liczą się też parametry techniczne, bo one mówią, jak urządzenie zachowa się w realnym obciążeniu. W domowej instalacji 230/400 V najczęściej spotyka się ograniczniki z odpowiednio dobranym napięciem roboczym, poziomem ochrony i zdolnością odprowadzania udarów.
| Parametr | Co oznacza | Jak go czytam w praktyce |
|---|---|---|
| Uc | Maksymalne napięcie pracy | Musi pasować do sieci; w domowych instalacjach często spotyka się wartości 275 V AC, ale układ sieci też ma znaczenie |
| Up | Poziom ochrony | Im niższy, tym lepiej dla delikatnej elektroniki, bo do urządzeń dociera mniejsze napięcie resztkowe |
| Iimp | Prąd udarowy dla typu 1 | Pokazuje, jak ogranicznik radzi sobie z bardzo dużą energią, także przy udarach piorunowych |
| In / Imax | Prąd nominalny i maksymalny dla typu 2 | To praktyczny wskaźnik odporności na częste przepięcia indukowane i łączeniowe |
| Liczba torów | Ile żył obejmuje ochrona | Musi odpowiadać układowi sieci i fazom w instalacji, inaczej ochrona będzie niepełna |
| Sygnalizacja stanu | Wskaźnik zużycia modułu | Przydaje się, bo po silnym udarze wkład może wymagać wymiany |
W domu jednorodzinnym zwykle zaczynam od typu 2, a jeśli jest instalacja odgromowa albo wyższe ryzyko, rozważam T1 lub T1+T2. W warsztacie patrzę szerzej: kompresor, napędy, elektronarzędzia z elektroniką, sterowanie bramą i ewentualny serwer plików czy monitoring. Przy fotowoltaice trzeba pamiętać o stronie DC i AC, bo paneli nie chroni się tym samym elementem co obwody 230 V. Ale nawet idealnie dobrany element nie pomoże, jeśli przepięcie wejdzie inną drogą niż zasilanie.
Nie pomijaj przewodów danych, monitoringu i fotowoltaiki
To jest jeden z częstszych błędów: ktoś zabezpiecza rozdzielnicę, a zostawia bez ochrony Ethernet, coax, przewody sterujące albo linię od kamery i bramy. W efekcie impuls przychodzi przez inny tor i uszkadza dokładnie ten sprzęt, który miał być chroniony. W standardach instalacyjnych podkreśla się, że ochrona zasilania nie obejmuje automatycznie linii transmisyjnych, więc przy potrzebie stosuje się osobne SPD dla danych i telekomunikacji.
W praktyce szczególnie uważałbym na routery, rejestratory CCTV, centralę alarmową, automatykę domową, systemy RS-485 i połączenia do falownika PV. To są obwody, które często pracują bez przerwy i są podłączone cienkimi przewodami o niskiej tolerancji na impulsy. Jeśli instalacja ma kilka kondygnacji, długie trasy kablowe albo elementy na zewnątrz budynku, ryzyko rośnie jeszcze bardziej. Skoro punkt montażu ma tak duże znaczenie, pora rozprawić się z najczęstszymi błędami wykonawczymi.
Gdzie montaż ma największe znaczenie

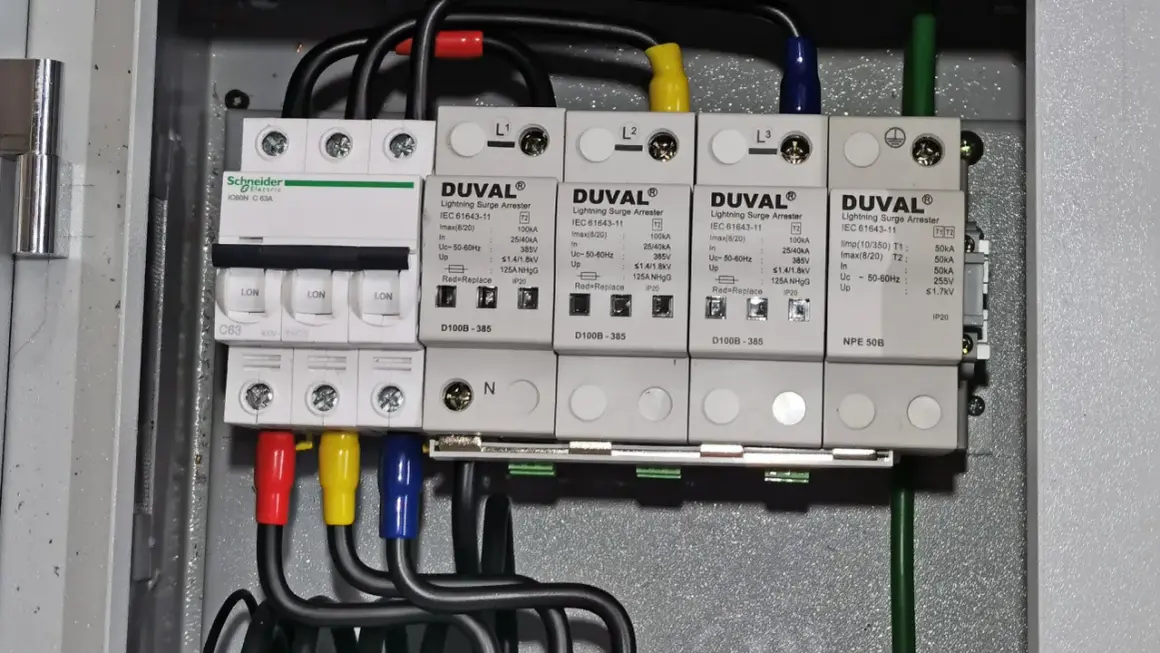

Najważniejsze miejsce to rozdzielnica główna, najlepiej jak najbliżej punktu wprowadzenia zasilania. Tam ogranicznik ma sens, bo zatrzymuje energię zanim rozleje się na resztę instalacji. Jeśli budynek jest większy, ma długie piony lub kilka podrozdzielnic, dokładam kolejne stopnie ochrony bliżej odbiorników. To nie jest przerost formy nad treścią, tylko zwykła fizyka długości przewodów i spadków napięcia udarowego.
Przy montażu zwracam uwagę na trzy rzeczy. Po pierwsze, połączenia do PE i faz powinny być możliwie krótkie i prowadzone bez niepotrzebnych pętli. Po drugie, ochronnik musi być skoordynowany z zabezpieczeniem nadprądowym, żeby w razie awarii odłączyć się bezpiecznie. Po trzecie, wskaźnik stanu powinien być widoczny po otwarciu rozdzielnicy, bo element, który zadziałał raz za mocno, nie zawsze wygląda na uszkodzony na pierwszy rzut oka. Gdy to wszystko jest zrobione poprawnie, łatwiej wychwycić rzeczy, które najczęściej psują efekt.
Najczęstsze błędy, które osłabiają ochronę
- Mylenie listwy z ochronnikiem w rozdzielnicy. Listwa jest dodatkiem, nie bazą całego układu.
- Zbyt długie przewody łączące. Każda zbędna pętla pogarsza skuteczność odprowadzania impulsu.
- Brak sprawdzenia układu sieci. Inaczej dobiera się elementy do TN, inaczej do TT, a pomyłka kończy się niepełną ochroną.
- Ignorowanie stanu uziemienia. Nawet dobry SPD nie zadziała dobrze, jeśli tor ochronny jest wykonany byle jak.
- Ochrona tylko zasilania. Internet, alarm, monitoring i PV potrafią obejść zabezpieczenie inną drogą.
- Brak wymiany modułu po zadziałaniu. Niektóre wkłady trzeba po prostu wymienić, bo ich zdolność ochronna spada po silnym udarze.
To są błędy banalne, ale w praktyce bardzo kosztowne. Na tej podstawie łatwiej ocenić, kiedy wystarczy listwa, a kiedy trzeba myśleć o pełnym układzie.
Ile to kosztuje i kiedy sama listwa nie wystarczy
W budżecie najłatwiej się pogubić, bo ludzie porównują nieporównywalne rzeczy. Dobra listwa antyprzepięciowa chroni sprzęt przy gnieździe, ale nie zastępuje ogranicznika w rozdzielnicy. Z drugiej strony nie każdy dom potrzebuje od razu rozbudowanego układu wielostopniowego. Najpierw trzeba odpowiedzieć, co dokładnie chronimy i jak duże jest ryzyko.
| Scenariusz | Co zwykle ma sens | Orientacyjny budżet sprzętowy |
|---|---|---|
| Mieszkanie lub małe biuro | Dobra listwa T3 dla komputerów, audio i routera, przy założeniu że budynek ma już ochronę w rozdzielnicy | Około 100-350 zł |
| Dom jednorodzinny bez instalacji odgromowej | Typ 2 w rozdzielnicy głównej, a przy wrażliwej elektronice dodatkowo T3 przy urządzeniach | Najczęściej 150-400 zł za sam ogranicznik, więcej przy kilku punktach ochrony |
| Dom z instalacją odgromową | Typ 1 albo T1+T2, żeby przejąć większą energię już na wejściu | Często 260-1100 zł i więcej, zależnie od modelu i liczby torów |
| Warsztat z automatyką, monitoringiem i napędami | Ochrona w rozdzielnicy, osobne elementy dla sygnału i urządzeń końcowych | Kilkuset złotych za każdy sensowny stopień ochrony |
| Instalacja PV | Ochrona po stronie DC i AC, dobrana do napięcia i topologii systemu | Zwykle kolejne kilkaset złotych za każdy potrzebny element |
Jeśli widzę w projekcie tylko listwę przy telewizorze, a w domu są kosztowne urządzenia albo instalacja zewnętrzna narażona na wyładowania, to wiem, że ochrona jest bardziej pozorna niż realna. Prawdziwy komfort daje dopiero układ warstwowy, a nie pojedynczy gadżet z opisem „antyprzepięciowy”. Żeby domknąć temat, zbieram jeszcze krótki praktyczny checklist do zakupu i odbioru.
Co sprawdzam przed zakupem, żeby rozwiązanie miało sens
- Najpierw instalacja, potem produkt. Zanim kupię SPD, sprawdzam układ sieci, punkt wpięcia i to, czy budynek ma zewnętrzną ochronę odgromową.
- Dobór do obwodu. Jeden element do całego budynku to nie zawsze dobry pomysł, jeśli są różne sekcje i długie trasy kablowe.
- Parametry, nie marketing. Patrzę na Uc, Up, Iimp, In i Imax, a nie tylko na hasło na obudowie.
- Stan uziemienia i jakość połączeń. Bez tego nawet droższy ogranicznik nie pokaże pełni możliwości.
- Sygnalizację zużycia. Warto wybrać model, który jasno pokazuje, kiedy wkład wymaga wymiany.
- Ochronę linii pomocniczych. Jeśli w grę wchodzą internet, alarm, monitoring albo PV, planuję też ochronę tych torów.
Jeżeli chcesz, by instalacja naprawdę chroniła sprzęt, zacznij od rozdzielnicy, dołóż ochronę punktową tam, gdzie elektronika jest najczulsza, i nie zostawiaj bez uwagi przewodów danych. To właśnie taki układ daje najwięcej spokoju w codziennym użytkowaniu, a nie pojedynczy element kupiony „na wszelki wypadek”.
