Gdy element ma się ugiąć, rozciągnąć albo wrócić do poprzedniego kształtu bez trwałej deformacji, liczą się nie tylko materiał, ale też geometria i zakres obciążenia. W praktyce przydaje się tu prawo Hooke’a, bo pozwala przewidzieć zachowanie sprężyny, pręta, wspornika czy gumowego elementu w strefie małych odkształceń. Poniżej wyjaśniam, jak czytać tę zależność, gdzie naprawdę działa i kiedy przestaje być wiarygodna.
Najważniejsze informacje w skrócie
- Dla małych odkształceń siła rośnie proporcjonalnie do wydłużenia albo ugięcia.
- Wzór F = kx opisuje sprężyny, a σ = Eε opisuje materiał jako taki.
- Sztywność zależy nie tylko od materiału, ale też od kształtu, przekroju i długości elementu.
- Po przekroczeniu granicy sprężystości odkształcenie może zostać trwałe.
- Model działa najlepiej przy małych ugięciach, prostych obliczeniach i testach warsztatowych.
- W projektach technicznych warto patrzeć na zapas bezpieczeństwa, a nie tylko na sam wzór.
Na czym polega zależność sprężysta materiału

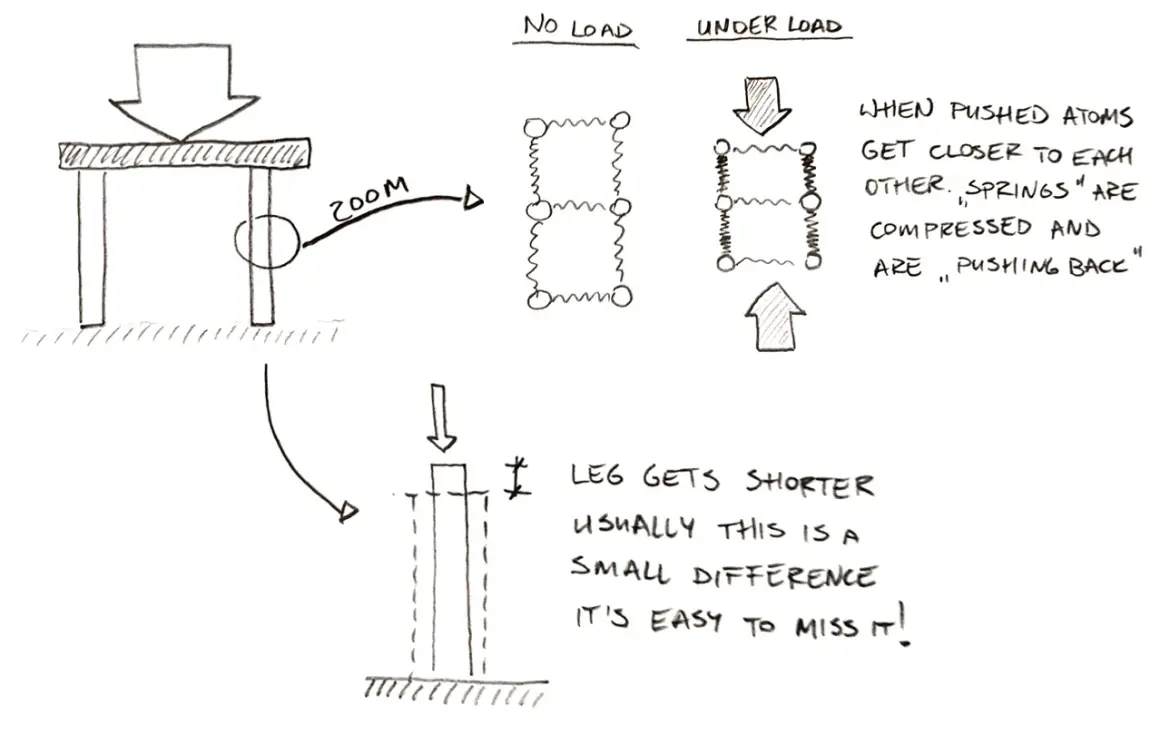

Najprościej mówiąc, im większa siła, tym większe odkształcenie - ale tylko do pewnego momentu. Dla małych deformacji materiał zachowuje się liniowo: jeśli podwoisz obciążenie, wydłużenie lub ugięcie też rośnie mniej więcej dwa razy. Według Britannica właśnie ten zakres opisuje klasyczna zależność sprężysta, a po zdjęciu obciążenia element wraca do pierwotnego kształtu.
W technice rozróżniam dwie rzeczy, które często wrzuca się do jednego worka. Pierwsza to zachowanie sprężyny lub całego elementu, gdzie wygodny jest zapis F = kx. Druga to zachowanie samego materiału, które opisuje się przez naprężenie i odkształcenie: σ = Eε. W praktyce to rozróżnienie jest ważne, bo dwie części z tej samej stali mogą mieć zupełnie inną sztywność, jeśli różni je geometria.
| Zapis | Co opisuje | Jednostki | Znaczenie praktyczne |
|---|---|---|---|
| F = kx | Siłę potrzebną do określonego wydłużenia sprężyny lub elementu liniowego | N, N/m, m | Im większe k, tym „twardszy” element |
| σ = Eε | Zależność między naprężeniem a odkształceniem materiału | Pa, GPa, bez jednostki dla ε | Pokazuje, jak sam materiał reaguje na obciążenie |
Ja patrzę na to tak: jeśli chcę przewidzieć zachowanie gotowej sprężyny, interesuje mnie k. Jeśli chcę ocenić, jak zachowa się stalowy pręt, belka albo cienka blacha, ważniejszy staje się moduł Younga, czyli E. Dzięki temu nie mylę „miękkości” całej części z własnością samego materiału. Z tego rozróżnienia naturalnie wynika pytanie, jak czytać sam wzór w konkretnej sytuacji.
Jak odczytywać wzór F = kx w praktyce
W zapisie F = kx siła F jest proporcjonalna do wydłużenia x, a k oznacza stałą sprężystości. Im większe k, tym bardziej oporny element. To bardzo wygodne w warsztacie, bo pozwala przejść od intuicji do liczby: zamiast zgadywać, mogę policzyć, ile siły potrzeba do określonego ugięcia.
Przykład jest prosty. Jeśli sprężyna ma k = 250 N/m, to wydłużenie o 0,02 m daje siłę F = 5 N. To mniej więcej tyle, ile wywiera ciężar około 0,5 kg. Taki rachunek przydaje się przy doborze docisku, zamknięć, mechanizmów powrotnych albo elementów zabezpieczających w urządzeniach technicznych.
Warto też pamiętać o jednostkach. N to niuton, m to metr, a w praktyce często pracuje się wygodniej w milimetrach i niutonach na milimetr. Jeden błąd, który widzę często, to mieszanie jednostek bez przeliczenia: 10 mm to nie 10 m, a 1 kg masy to około 9,81 N siły ciężkości. Takie detale potrafią całkowicie zepsuć wynik.
Jeśli wzór ma naprawdę pomóc, trzeba jeszcze wiedzieć, co dokładnie zmienia tę stałą. I tu zaczyna się część, którą w praktyce technicznej łatwo niedoszacować.
Gdzie ta zasada naprawdę pracuje w technice i DIY
Najcenniejsza strona tej zależności polega na tym, że nie jest abstrakcyjna. Widzimy ją w zwykłych elementach warsztatowych, w mechanice precyzyjnej i w prostych naprawach domowych. Dobrze dobrany model liniowy pozwala przewidzieć, czy część będzie działać płynnie, czy zacznie się klinować, odkształcać albo zbyt mocno uginać.
| Zastosowanie | Co kontroluję | Na co zwracam uwagę |
|---|---|---|
| Sprężyny w zamkach, zaciskach i zaworach | Siłę docisku i powrót do położenia wyjściowego | Zakres pracy, zmęczenie materiału, powtarzalność |
| Elementy antywibracyjne i gumowe podkładki | Ugięcie przy obciążeniu i tłumienie drgań | Nieliniowość, temperatura, starzenie |
| Belki, półki, wsporniki i mocowania | Ugięcie pod obciążeniem użytkowym | Dopuszczalny zakres pracy, trwałe odkształcenie |
| Wagi i czujniki tensometryczne | Bardzo małe odkształcenia pod wpływem siły | Dokładność pomiaru, stabilność temperatury |
| Zawory i mechanizmy regulacyjne w hydraulice | Docisk elementów zamykających | Stała siły, skok, powtarzalność pracy |
W takich zastosowaniach najważniejsze jest to, że wzór nie służy do ozdoby, tylko do przewidywania działania. Jeśli sprężyna w zaworze ma zbyt małą sztywność, układ może otwierać się za wcześnie. Jeśli wspornik ma za dużą podatność, półka albo uchwyt zacznie pracować jak dźwignia zamiast stabilnej podpory. Z tego punktu widzenia zależność sprężysta nie jest teorią „do szkoły”, tylko narzędziem do oceny realnego zachowania części. A skoro tak, trzeba jeszcze wiedzieć, co tę sztywność naprawdę zmienia.
Co zmienia sztywność elementu bardziej niż sam materiał
W praktyce technicznej sztywność nie wynika wyłącznie z nazwy materiału na etykiecie. Dwie części z tej samej stali mogą zachowywać się skrajnie różnie, jeśli mają inny przekrój, długość albo geometrię. To właśnie dlatego w obliczeniach zawsze patrzę na materiał i kształt, a nie na samą klasę tworzywa czy stopu.
| Czynnik | Jak wpływa na zachowanie | Praktyczny komentarz |
|---|---|---|
| Materiał | Wyższy moduł Younga zwykle oznacza większą sztywność | Stal jest dużo sztywniejsza od aluminium przy podobnej geometrii |
| Długość elementu | Dłuższy element łatwiej się ugina lub rozciąga | To dlatego długi wspornik „pracuje” bardziej niż krótki |
| Przekrój | Cieńszy przekrój zwykle daje większe odkształcenie | Mała zmiana średnicy potrafi mocno zmienić efekt |
| Geometria sprężyny | Liczba zwojów, średnica drutu i średnica uzwojenia zmieniają k | To jeden z powodów, dla których „podobne” sprężyny zachowują się inaczej |
| Temperatura | W gumie i tworzywach sztywność wyraźnie się zmienia | W chłodzie element bywa twardszy, ale też bardziej kruchy |
| Kierunek obciążenia | Rozciąganie, ściskanie, zginanie i skręcanie dają różne reakcje | Nie każdy element pracuje w ten sam sposób w każdej osi |
Tu często wychodzi największa pułapka: ktoś patrzy na nazwę materiału, a pomija geometrię. Tymczasem w wielu realnych projektach to właśnie kształt decyduje o tym, czy element będzie „miękki”, czy „twardy” w odczuciu. Z tego samego powodu cienka blacha i gruby płaskownik, mimo identycznego materiału, potrafią zachowywać się zupełnie inaczej. Ale nawet dobrze policzona sztywność nie wystarczy, jeśli przekroczymy zakres, w którym model liniowy jeszcze działa.
Kiedy model liniowy przestaje być wiarygodny
Klasyczna zależność działa tylko do pewnego momentu. Gdy obciążenie rośnie za mocno, materiał wychodzi poza zakres sprężysty i zaczyna się zachowywać plastycznie. Wtedy po zdjęciu siły nie wraca już dokładnie do poprzedniego kształtu. To jest ten punkt, w którym obliczenia oparte na liniowej sprężystości przestają być bezpiecznym opisem rzeczywistości.
W praktyce obserwuję trzy sygnały ostrzegawcze. Po pierwsze, wykres siły względem odkształcenia przestaje być prostą linią. Po drugie, po odciążeniu zostaje trwały luz, skrzywienie albo wydłużenie. Po trzecie, przy cyklicznym obciążaniu pojawia się zmęczenie materiału i element zachowuje się coraz gorzej z każdym kolejnym cyklem. To szczególnie ważne w sprężynach, uchwytach i częściach pracujących setki albo tysiące razy dziennie.
Warto też pamiętać, że materiały polimerowe i gumowe zwykle nie są tak „grzecznie liniowe” jak stal. One potrafią reagować nieliniowo już przy umiarkowanych odkształceniach, a do tego dochodzi pełzanie i zależność od temperatury. Innymi słowy: jeśli detal ma być elastyczny, to nie znaczy jeszcze, że mogę bezrefleksyjnie korzystać z tego samego modelu co dla metalu. Dlatego w kolejnym kroku patrzę już nie tylko na wzór, ale na sposób testowania i doboru elementu.
Jak sprawdzić to w praktyce przed montażem
Jeśli chcę ocenić sprężystość w warsztacie albo podczas prostego projektu DIY, zaczynam od możliwie prostego testu. Nie potrzebuję od razu laboratorium, ale potrzebuję konsekwencji w pomiarze. Najważniejsze jest to, żeby obciążenia były znane, a pomiar odkształcenia wykonywany zawsze w ten sam sposób.
Prosty test w domu lub w warsztacie
- Zmierz długość elementu bez obciążenia.
- Dodawaj znane obciążenia w równych krokach i zapisuj wydłużenie albo ugięcie.
- Sprawdź, czy podwojenie siły daje mniej więcej podwojenie odkształcenia.
- Po zdjęciu obciążenia oceń, czy element wraca dokładnie do punktu wyjścia.
- Jeśli wynik staje się nieliniowy, traktuj to jako sygnał, że zbliżasz się do granicy modelu liniowego.
Przeczytaj również: Innowacyjne technologie w budownictwie: od koncepcji do realizacji
Najczęstsze błędy, które zaniżają albo zawyżają wynik
- Mieszanie masy z siłą bez przeliczenia na niutony.
- Jednorazowy pomiar zamiast serii kilku wartości.
- Ignorowanie temperatury i warunków pracy.
- Zakładanie, że nowy element zachowa się tak samo jak zużyty.
- Brak zapasu między obciążeniem roboczym a granicą bezpiecznej pracy.
W prostych zastosowaniach amatorskich zostawiam wyraźny margines, bo realny element nie pracuje idealnie, a warunki w terenie są gorsze niż na stole pomiarowym. Przy częściach nośnych, zaworach, mocowaniach i elementach, które będą cyklicznie obciążane, nie ufam wyłącznie jednemu rachunkowi. Sprawdzam dane katalogowe, zakres pracy i - jeśli trzeba - robię próbę na prototypie. Z tego wynika ostatnia rzecz, którą zawsze warto mieć z tyłu głowy.
Na co zwracam uwagę, gdy dobieram element sprężysty do realnej pracy
Jeśli miałbym zostawić tylko jedną praktyczną zasadę, byłaby taka: sztywność to nie to samo co wytrzymałość. Element może być bardzo sztywny, a jednocześnie pęknąć przy zbyt dużym obciążeniu. Może też być dość miękki, ale przez lata pracować poprawnie, jeśli ma dobry zapas i działa w odpowiednim zakresie.
Przy doborze patrzę przede wszystkim na trzy rzeczy: zakres obciążenia, liczbę cykli i warunki otoczenia. Jeśli element ma pracować stale, w podwyższonej temperaturze albo pod zmiennym obciążeniem, margines bezpieczeństwa musi być większy niż w prostym zastosowaniu jednorazowym. W praktyce nie chodzi o to, by „wygrać” z wzorem, tylko by użyć go jako pierwszego, sensownego przybliżenia.
Tak rozumiem tę zależność w technice: jako prosty, ale bardzo użyteczny model, który pomaga przewidywać zachowanie sprężyn, wsporników, detali z metalu i elementów elastycznych. Kiedy pilnuję zakresu pracy, geometrii i zapasu, ten model naprawdę ułatwia projektowanie i naprawy. Kiedy ignoruję granice, zaczyna tylko udawać precyzję.
