Napięcie elektryczne pojawia się wszędzie tam, gdzie działają baterie, zasilacze, instalacje 230 V i proste układy elektroniczne. W praktyce najważniejsze jest jedno: jego jednostką jest wolt (V), a zrozumienie tej miary pomaga dobrać zasilacz, bezpiecznie mierzyć obwód i nie mylić napięcia z natężeniem prądu. W tym tekście pokazuję, co dokładnie oznacza wolt, jak czytać typowe wartości w urządzeniach i na co uważać podczas pomiarów.
Najkrótsza odpowiedź brzmi, że jednostką napięcia jest wolt
- Wolt (V) to jednostka napięcia elektrycznego w układzie SI.
- Najprostszy zapis definicji to 1 V = 1 J/C, czyli jeden dżul na jeden kulomb ładunku.
- W praktyce spotkasz najczęściej 5 V, 12 V, 24 V i 230 V, ale znaczenie ma też to, czy chodzi o prąd stały czy przemienny.
- Napięcie mierzy się multimetrem lub woltomierzem, zwykle równolegle do badanego elementu.
- Napięcie, prąd i moc to trzy różne wielkości, więc nie warto ich wrzucać do jednego worka.
Czym jest napięcie i skąd bierze się jego jednostka
Najprościej patrzę na napięcie jak na różnicę „naporu” między dwoma punktami obwodu. Fizycznie jest to różnica potencjałów elektrycznych, czyli ilość energii przypadająca na jednostkę ładunku. Dlatego zapis U = W/q jest tak ważny: jeśli na przeniesienie jednego kulomba potrzeba 2 dżuli pracy, napięcie wynosi 2 V.
To wyjaśnia też, dlaczego wolt jest jednostką pochodną, a nie podstawową. W praktyce oznacza to, że można go opisać przez inne jednostki SI: 1 V = 1 J/C, czyli jeden dżul pracy na jeden kulomb ładunku. Spotkasz też zapis 1 V = 1 W/A, przydatny przy analizie obwodów i mocy. Ja uznaję te dwa wzory za najprostszy sposób, by nie gubić sensu całego tematu.
Ważne jest jeszcze jedno rozróżnienie: napięcie może istnieć nawet wtedy, gdy prąd chwilowo nie płynie. Bateria może mieć na zaciskach określoną wartość, mimo że nic do niej nie jest podłączone. Kiedy już to rozumiesz, łatwiej odczytywać wartości podawane na urządzeniach i zasilaczach. To dobra baza, ale w praktyce równie ważne jest to, jak te wartości wyglądają w konkretnych sprzętach.
Jak odczytywać wolty w codziennych urządzeniach
Wolt sam w sobie niczego nie „napędza”. Mówi raczej, jak duża różnica potencjałów jest dostępna dla układu. W codziennej technice najczęściej spotkasz kilka powtarzalnych poziomów, a ich sens najlepiej widać w konkretnych zastosowaniach.
| Zastosowanie | Typowe napięcie | Co to oznacza w praktyce |
|---|---|---|
| Bateria AA lub AAA | 1,5 V | Jedno ogniwo, niska moc, prosta elektronika |
| USB i podstawowe ładowarki | 5 V | Standard dla małej elektroniki i starszych zasilaczy |
| Elektronika sterująca | 3,3 V lub 5 V | Układy cyfrowe, mikrokontrolery, moduły logiczne |
| Akumulator samochodowy | 12 V DC | Wartość nominalna, po pełnym naładowaniu zwykle około 12,6 V |
| Automatyka i sterowanie | 24 V DC | Częsty standard w przemyśle i instalacjach pomocniczych |
| Gniazdko domowe w Polsce | 230 V AC | Sieć jednofazowa, wartość skuteczna, a nie szczytowa |
Przy projektowaniu albo naprawie zwracam uwagę nie tylko na samą liczbę, ale też na tolerancję. Zasilacz 12 V może w praktyce dawać trochę mniej albo trochę więcej, a urządzenie zwykle ma określony zakres pracy. To właśnie dlatego opis na etykiecie trzeba czytać razem z dokumentacją, a nie w izolacji. Gdy już umiesz czytać typowe wartości, naturalnie pojawia się kolejne pytanie: czym właściwie różni się napięcie stałe od przemiennego.
Napięcie stałe i przemienne brzmią podobnie, ale zachowują się inaczej
Najprościej: napięcie stałe (DC) ma stały kierunek i zwykle jedną, względnie stabilną wartość, a napięcie przemienne (AC) zmienia znak i wartość w czasie. Baterie, akumulatory, powerbanki i większość elektroniki niskonapięciowej pracują na DC. Sieć energetyczna w Polsce to AC o wartości skutecznej 230 V.
230 V w gniazdku to wartość skuteczna, a nie szczytowa. Przy sinusoidalnym przebiegu szczyt jest wyższy, około 325 V, ale dla użytkownika najważniejsze jest to, że urządzenia domowe projektuje się pod 230 V AC. W praktyce warto też pamiętać, że sprzęt opisany jako „12 V” albo „5 V” najczęściej oczekuje napięcia stałego, chyba że producent wyraźnie wskazuje inaczej.
To rozróżnienie ma duże znaczenie przy doborze zasilacza i przy pomiarach, bo multimetr musi być ustawiony na właściwy tryb. Właśnie na tym etapie najłatwiej o błąd, dlatego w następnej sekcji przechodzę do samej procedury pomiaru.

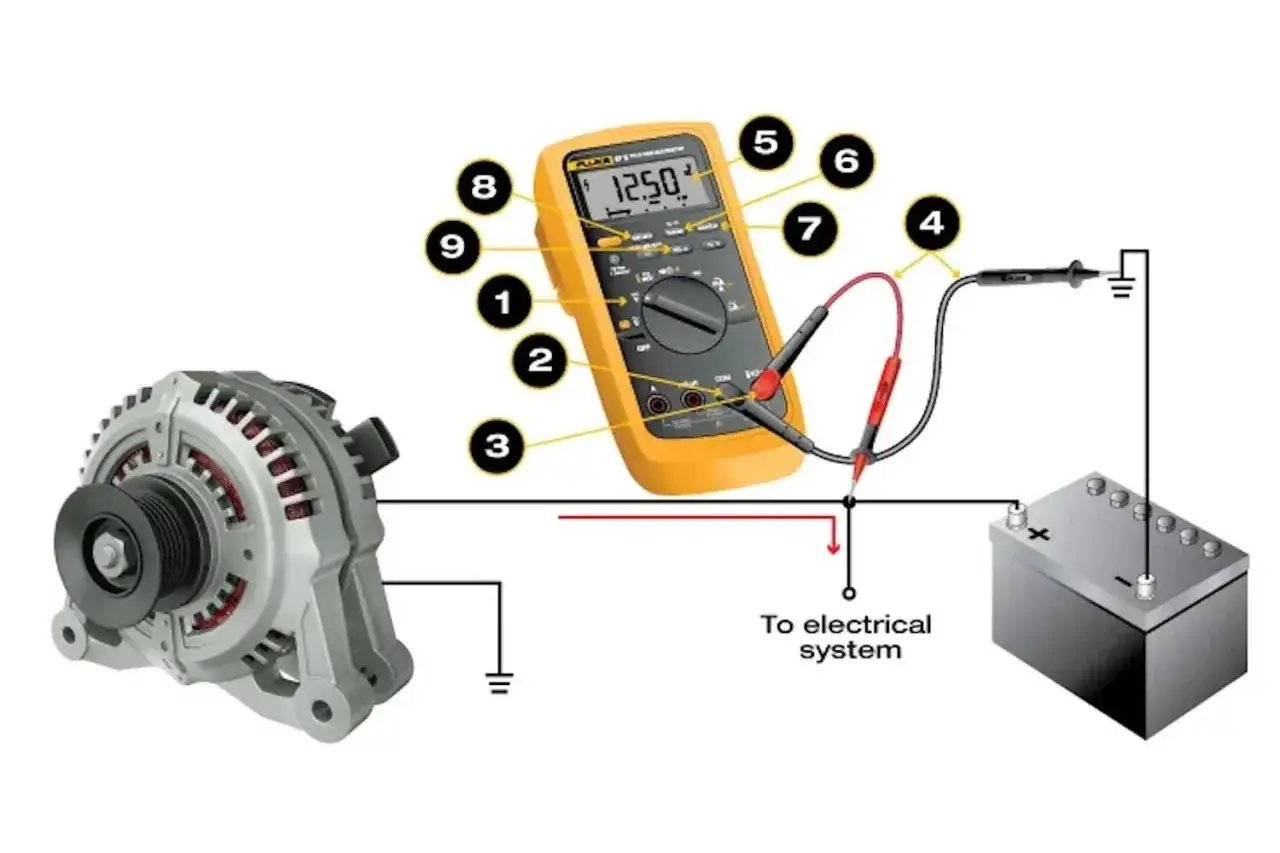

Jak mierzyć napięcie bez pomyłek
Jeśli używasz multimetru, trzy rzeczy robią największą różnicę: właściwy tryb, właściwe gniazdo i właściwy sposób podłączenia. Napięcie mierzy się równolegle do elementu, a nie szeregowo. To podstawowa zasada, którą widzę pomijaną najczęściej przez początkujących.
- Ustaw pomiar napięcia AC albo DC zgodnie ze źródłem.
- Włóż czarny przewód do gniazda COM, a czerwony do gniazda V.
- Zacznij od wyższego zakresu, jeśli nie znasz przybliżonej wartości.
- Przyłóż sondy do dwóch punktów, między którymi chcesz sprawdzić różnicę potencjałów.
- Odczytaj wynik dopiero po ustabilizowaniu się wskazania.
Najgroźniejszy błąd jest banalny: pomylenie gniazda V z gniazdem do pomiaru prądu. W najlepszym razie spalisz bezpiecznik w mierniku, w gorszym zrobisz zwarcie. Dlatego przy pierwszym użyciu nowego multimetru zawsze sprawdzam układ gniazd i opis na obudowie, nawet jeśli sprzęt wydaje się oczywisty. Gdy pomiar jest już opanowany, zostaje najważniejsze pytanie praktyczne: jak dobrać właściwe napięcie do urządzenia i nie uszkodzić elektroniki.
Dlaczego napięcie decyduje o wyborze zasilacza i bezpieczeństwie
W praktyce napięcie jest parametrem, którego nie wolno „mniej więcej” zgadywać. Jeśli urządzenie oczekuje 5 V, a podasz 12 V, możesz je trwale uszkodzić. Jeśli z kolei dostanie za małe napięcie, często będzie działało niestabilnie, restartowało się albo w ogóle się nie uruchomi. Tu właśnie wychodzi na jaw różnica między napięciem, prądem i mocą.
| Wielkość | Symbol | Jednostka | Po co jest ważna |
|---|---|---|---|
| Napięcie | U | V | Określa, jakie „wymuszenie” dostaje obwód |
| Natężenie | I | A | Mówi, ile prądu może popłynąć lub płynie |
| Moc | P | W | Pokazuje, ile energii układ zużywa lub oddaje |
Ja zwykle sprawdzam to w tej kolejności: napięcie nominalne, typ prądu, dopuszczalny zakres i dopiero na końcu moc. Taka kolejność chroni przed zakupem zasilacza, który „prawie pasuje”, ale w praktyce nie nadaje się do konkretnego urządzenia. Warto też pamiętać, że 230 V AC wymaga większej ostrożności niż układy 5 V czy 12 V DC, choć nawet niskie napięcie potrafi być niebezpieczne przy dużym prądzie zwarciowym. To dobry moment, żeby zebrać najważniejsze zasady w jednym miejscu.
Na koniec zostają trzy proste zasady, które oszczędzają czas i sprzęt
- Sprawdzaj nie tylko wolty, ale też typ napięcia: DC albo AC.
- Nie myl napięcia z natężeniem, a symbolu V z A lub VA.
- Patrz na zakres pracy urządzenia, a nie wyłącznie na jedną wartość na etykiecie.
- Przy pomiarze zaczynaj od najbezpieczniejszego ustawienia i właściwego gniazda w mierniku.
- Jeśli wartości są opisane jako mV lub kV, przelicz je przed podłączeniem sprzętu.
Jeśli mam zostawić tylko jedną myśl, to tę: jednostka napięcia mówi, ile energii przypada na ładunek, ale o powodzeniu całego układu decydują jeszcze typ prądu, tolerancja i sposób podłączenia. Dzięki temu proste wartości typu 5 V, 12 V czy 230 V przestają być suchym opisem, a zaczynają mówić coś konkretnego o działaniu urządzenia i jego bezpieczeństwie.
