Czujnik Halla to jeden z tych elementów, które pracują po cichu, a potrafią zdecydować o wygodzie, bezpieczeństwie i niezawodności całego urządzenia. W tym artykule wyjaśniam prosto, jak działa efekt Halla, gdzie taki sensor ma sens w praktyce i kiedy lepiej wybrać inne rozwiązanie. Dorzucam też wskazówki z perspektywy warsztatu, elektroniki i DIY, żeby łatwiej ocenić, czy dany układ będzie działał stabilnie.
Najważniejsze informacje o czujniku Halla w praktyce
- Reaguje na pole magnetyczne, a nie na sam kontakt mechaniczny, więc działa bezdotykowo i zwykle bardzo trwale.
- W uproszczeniu zamienia obecność magnesu lub zmianę pola magnetycznego na sygnał elektryczny.
- W wersji cyfrowej działa jak przełącznik, a w wersji analogowej podaje sygnał zależny od siły pola.
- Spotkasz go w motoryzacji, elektronice użytkowej, automatyce, licznikach przepływu i prostych projektach DIY.
- Przy wyborze liczą się zasilanie, typ wyjścia, odległość od magnesu i warunki pracy, a nie tylko sama nazwa modelu.
- Najczęstsze problemy wynikają z błędnego montażu, złego dystansu do magnesu albo pomylenia czujnika Halla z kontaktronem.
Jak działa czujnik Halla i co właściwie mierzy
W mojej ocenie to jeden z najprostszych, a jednocześnie najbardziej eleganckich sposobów na wykrywanie pola magnetycznego. W środku znajduje się cienka warstwa półprzewodnika, przez którą płynie prąd; gdy z boku działa pole magnetyczne, nośniki ładunku są odchylane i pojawia się napięcie Halla. Elektronika czujnika zamienia je potem na sygnał, który da się odczytać jako stan wysoki, niski albo wartość proporcjonalną do siły pola.
Najważniejsze jest to, że taki sensor nie musi niczego dotykać. W praktyce oznacza to mniejsze zużycie mechaniczne, mniej awarii i dużo lepszą pracę tam, gdzie pojawiają się wibracje, pył albo wilgoć. To właśnie dlatego Hall tak dobrze sprawdza się w miejscach, w których zwykły styk szybko by się poddał.
Dlaczego bez magnesu nic się nie dzieje
Samo zasilenie czujnika nie wystarczy. Potrzebny jest jeszcze magnes albo element generujący pole magnetyczne, a w niektórych układach także właściwy kierunek tego pola. Jeśli dystans jest zbyt duży albo biegun ustawiony jest odwrotnie, układ może działać niestabilnie lub w ogóle nie zareagować.
Przeczytaj również: Innowacyjne technologie w budownictwie: od koncepcji do realizacji
Tryb cyfrowy i analogowy
W wersji cyfrowej czujnik zachowuje się jak przełącznik: przekroczysz określony próg i na wyjściu pojawia się zmiana stanu. W wersji analogowej napięcie rośnie lub maleje płynnie wraz ze zmianą pola, więc taki sensor nadaje się do pomiaru położenia, kąta albo siły pola. To rozróżnienie ma duże znaczenie przy wyborze części do projektu, bo od niego zależy, czy dostaniesz prosty sygnał „tak/nie”, czy bardziej precyzyjny odczyt.
Na tym etapie najważniejsze jest jedno: Hall nie „widzi” magnesu jako obiektu, tylko reakcję pola magnetycznego. A skoro wiemy już, jak działa sam mechanizm, można przejść do tego, gdzie naprawdę wykorzystuje się go na co dzień.
Gdzie czujnik Halla ma najwięcej sensu w praktyce

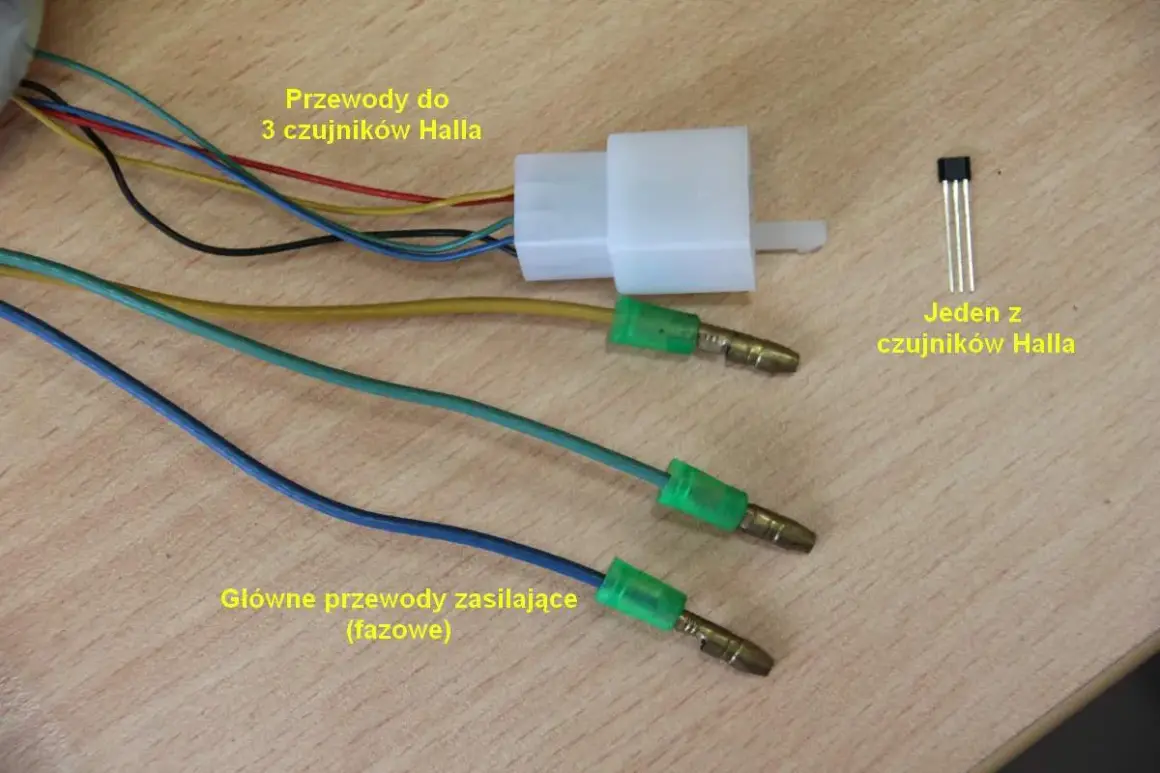

Najczęściej spotkasz go tam, gdzie trzeba mierzyć ruch, pozycję albo prędkość bez fizycznego kontaktu. W motoryzacji taki sensor pilnuje położenia wału, wałka rozrządu, koła lub pedału, a w silnikach BLDC pomaga ustalić pozycję wirnika. W sprzęcie domowym i mobilnym odpowiada za wykrycie zamknięcia pokrywy, etui albo osłony.
| Zastosowanie | Co wykrywa | Dlaczego Hall się sprawdza |
|---|---|---|
| Motoryzacja | Położenie wału, wałka, koła, impuls prędkości | Działa bezdotykowo, dobrze znosi drgania i zabrudzenia |
| Elektronika użytkowa | Zamknięcie pokrywy, etui, osłony, akcesoria magnetyczne | Włącza lub wyłącza funkcję bez dodatkowego przełącznika |
| Automatyka i robotyka | Pozycję siłownika, wirnika, elementu ruchomego | Zapewnia szybki odczyt i niewielkie zużycie mechaniczne |
| Hydraulika i instalacje | Impulsy z przepływomierza, ruch wirnika, obecność przepływu | Ułatwia zliczanie impulsów w wodzie, ogrzewaniu i prostych układach pomiarowych |
| DIY i warsztat | Obroty, krańcówki magnetyczne, położenie elementów | Łatwo go wpiąć do prostych projektów i testów prototypowych |
W praktyce widzę tu jeszcze jedną zaletę: ten sam typ sensora można zastosować w bardzo różnych miejscach, ale trzeba dobrze zrozumieć, jakiego dokładnie sygnału potrzebujesz. Skoro zastosowań jest tyle, warto rozróżnić same odmiany tych czujników.
Jakie są rodzaje czujników Halla i czym się różnią
Tu najłatwiej popełnić skrót myślowy, bo nazwa brzmi jedna, a zastosowania są różne. Jedne modele dają tylko prosty sygnał przełączający, inne reagują na oba bieguny magnesu, a jeszcze inne oddają napięcie proporcjonalne do pola. Jeśli dobierasz czujnik do projektu, ta różnica jest ważniejsza niż marketingowa nazwa na opakowaniu.
| Rodzaj | Jak działa | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|
| Unipolarny | Reaguje na jeden biegun magnesu | Proste przełączanie, krańcówki, etui, drzwi | Wymaga właściwej orientacji magnesu |
| Bipolarny | Włącza i wyłącza się przy przeciwnej polaryzacji | Układy z ruchem tam i z powrotem | Trzeba pilnować biegunów |
| Omnipolarny | Reaguje na dowolny biegun | Szybkie wykrywanie obecności magnesu | Mniej precyzyjny przy pomiarze kierunku |
| Analogowy, liniowy | Zmienia sygnał płynnie wraz z polem | Pomiar położenia, kąta, przemieszczenia | Wymaga stabilniejszego montażu i kalibracji |
Jeżeli miałbym doradzić coś praktycznie, to do prostych projektów DIY najczęściej biorę wariant cyfrowy, a do pomiarów i bardziej wymagającej automatyki - liniowy. Dobór „na oko” zwykle kończy się tym, że czujnik działa, ale nie tak, jak trzeba. I właśnie dlatego dobrze zestawić go z innymi popularnymi rozwiązaniami.
Hall, kontaktron i czujnik indukcyjny nie są tym samym
W warsztacie i automatyce te trzy rozwiązania bywają wrzucane do jednego worka, a to błąd. Każde z nich ma inną logikę pracy, inną trwałość i inne wymagania montażowe. Dla czytelnika najważniejsze jest to, że Hall nie zawsze jest „lepszy” - po prostu bywa lepiej dopasowany do warunków.
| Rozwiązanie | Zalety | Wady | Kiedy wybrać |
|---|---|---|---|
| Czujnik Halla | Bezkontaktowy, szybki, odporny na drgania | Wymaga zasilania i magnesu | Gdy liczysz pozycję, ruch, obroty lub obecność magnesu |
| Kontaktron | Tani, prosty, nie potrzebuje zasilania | Ma styki, które zużywają się mechanicznie | Do prostych alarmów, sygnalizacji i bardzo budżetowych układów |
| Czujnik indukcyjny | Wykrywa metal bez magnesu, dobrze znosi przemysłowe warunki | Zwykle droższy i mniej uniwersalny | Gdy celem jest metalowy obiekt, a nie magnes |
Jeśli ruchome elementy i środowisko są trudne, Hall zwykle wygrywa. Jeśli chcesz wydać minimum i układ ma pracować sporadycznie, kontaktron nadal ma sens. Jeśli celem jest wykrywanie metalu bez magnesu, lepiej od razu patrzeć na czujnik indukcyjny. Po takim porównaniu warto przejść do praktyki: jak sprawdzić, czy czujnik naprawdę działa.
Jak sprawdzić czujnik Halla i rozpoznać usterkę
W serwisie najczęściej zaczynam od trzech rzeczy: zasilania, odległości od magnesu i rodzaju wyjścia. Brzmi banalnie, ale właśnie te elementy odpowiadają za większość fałszywych diagnoz. Sam sensor psuje się rzadziej, niż sugerują objawy.
- Sprawdź napięcie zasilania. Wiele czujników pracuje na 3,3 V albo 5 V, a część przemysłowa wymaga 12 V lub 24 V. Jeśli podasz złe napięcie, wynik będzie losowy albo żaden.
- Oceń reakcję na magnes. Zbliżaj go powoli i sprawdź, czy stan wyjścia się zmienia. Jeśli nie, problemem może być zły biegun, zbyt duży dystans albo zbyt słaby magnes.
- Zmierz wyjście multimetrem albo oscyloskopem. Przy wersji cyfrowej szukasz przejścia między stanami, a przy analogowej - płynnej zmiany napięcia. Oscyloskop pokazuje zakłócenia i krótkie zaniki lepiej niż multimetr.
- Sprawdź okablowanie i rezystor podciągający. W układach z open collector lub open drain brak pull-upa, czyli rezystora podciągającego, często daje wrażenie uszkodzonego sensora.
- Przyjrzyj się warunkom pracy. Pył metaliczny, wibracje, wilgoć i rozregulowany uchwyt potrafią zepsuć działanie nawet dobrego elementu.
W praktyce przy objawach typu „raz działa, raz nie” najpierw sprawdzam montaż, a dopiero potem samą elektronikę. To oszczędza czas, bo prowadzi do przyczyny, a nie do przypadkowej wymiany części. Gdy diagnoza jest już jasna, pozostaje dobrać właściwy model i zamontować go tak, żeby nie wracać do tematu po tygodniu.
Na co zwrócić uwagę przy wyborze i montażu
Tu liczą się detale, które często pomija się przy szybkim zakupie. Ja zawsze patrzę najpierw na trzy rzeczy: napięcie pracy, typ wyjścia i wymagany dystans do magnesu. Dopiero potem sprawdzam obudowę, temperaturę pracy i odporność na warunki środowiskowe.
- Zasilanie. Upewnij się, czy model pracuje na 3,3 V, 5 V, 12 V czy 24 V.
- Typ wyjścia. Cyfrowy, analogowy, NPN, PNP, open collector albo open drain - to nie są drobiazgi, tylko decyzje, które wpływają na podłączenie.
- Histereza. To różnica między punktem włączenia i wyłączenia; pomaga uniknąć przypadkowego przełączania przy drganiach magnesu.
- Odległość i pozycja. Zbyt duży odstęp bywa równie problematyczny jak zła orientacja bieguna.
- Warunki pracy. W warsztacie, przy wilgoci albo w pobliżu metalu lepiej wybrać model z porządną obudową i sensowną szczelnością.
- Budżet. Prosty moduł do DIY zwykle kupisz za kilkanaście złotych, a wersja przemysłowa kosztuje więcej, bo płacisz za trwałość, szczelność i stabilność sygnału.
Warto też pamiętać, że najtańszy czujnik nie zawsze jest najbardziej opłacalny. Jeśli ma pracować długo, przy drganiach albo w miejscu trudno dostępnym, lepiej dołożyć do lepszego modelu niż wracać do naprawy po kilku miesiącach. Z tej perspektywy ostatnia rzecz jest najważniejsza: czego unikać, żeby całość nie sprawiała problemów od pierwszego uruchomienia.
Trzy błędy, które najczęściej psują działanie całego układu
W praktyce kłopot rzadko siedzi w samym zjawisku Halla. Dużo częściej winny jest montaż, zły dobór magnesu albo brak uwzględnienia tego, jak element ma pracować w realnym środowisku.
- Za mało miejsca na regulację. Jeśli magnes i sensor są zamocowane „na styk”, nie masz marginesu na tolerancje mechaniczne.
- Mylenie czujnika z kontaktronem. Hall wymaga zasilania i właściwego wyjścia, więc nie zawsze da się go podłączyć tak samo jak prosty styk magnetyczny.
- Ignorowanie warunków pracy. Drgania, temperatura, pył i wilgoć zmieniają zachowanie układu bardziej, niż wiele osób zakłada na etapie projektu.
Jeśli chcesz dobrać czujnik do konkretnego zadania, zacznij od odpowiedzi na jedno pytanie: co dokładnie ma wykrywać - położenie, ruch, obroty czy obecność magnesu. Kiedy to ustalisz, wybór modelu staje się prostszy, a sam układ działa pewniej już od pierwszego uruchomienia.
