Napęd z komutatorem i szczotkami to rozwiązanie proste, tanie i nadal bardzo praktyczne w wielu urządzeniach domowych oraz warsztatowych. Poniżej wyjaśniam, jak działa taki układ, gdzie ma sens, kiedy przegrywa z wersją bezszczotkową i po czym rozpoznać, że zaczyna się zużywać. Dla kogoś, kto kupuje narzędzie, ocenia naprawę albo po prostu chce lepiej rozumieć technologię, to wiedza naprawdę użyteczna.
Najważniejsze rzeczy, które warto wiedzieć o tym napędzie
- Prosta konstrukcja daje niski koszt zakupu i łatwe sterowanie obrotami.
- Szczotki i komutator zużywają się mechanicznie, więc serwis jest elementem normalnej eksploatacji.
- Najlepiej sprawdza się w sprzęcie używanym okazjonalnie lub tam, gdzie liczy się cena i prostota.
- W pracy ciągłej zwykle lepiej wypadają rozwiązania bezszczotkowe.
- Objawy zużycia to m.in. spadek mocy, mocniejsze iskrzenie, nierówna praca i zapach spalenizny.
Jak działa napęd szczotkowy i z czego się składa

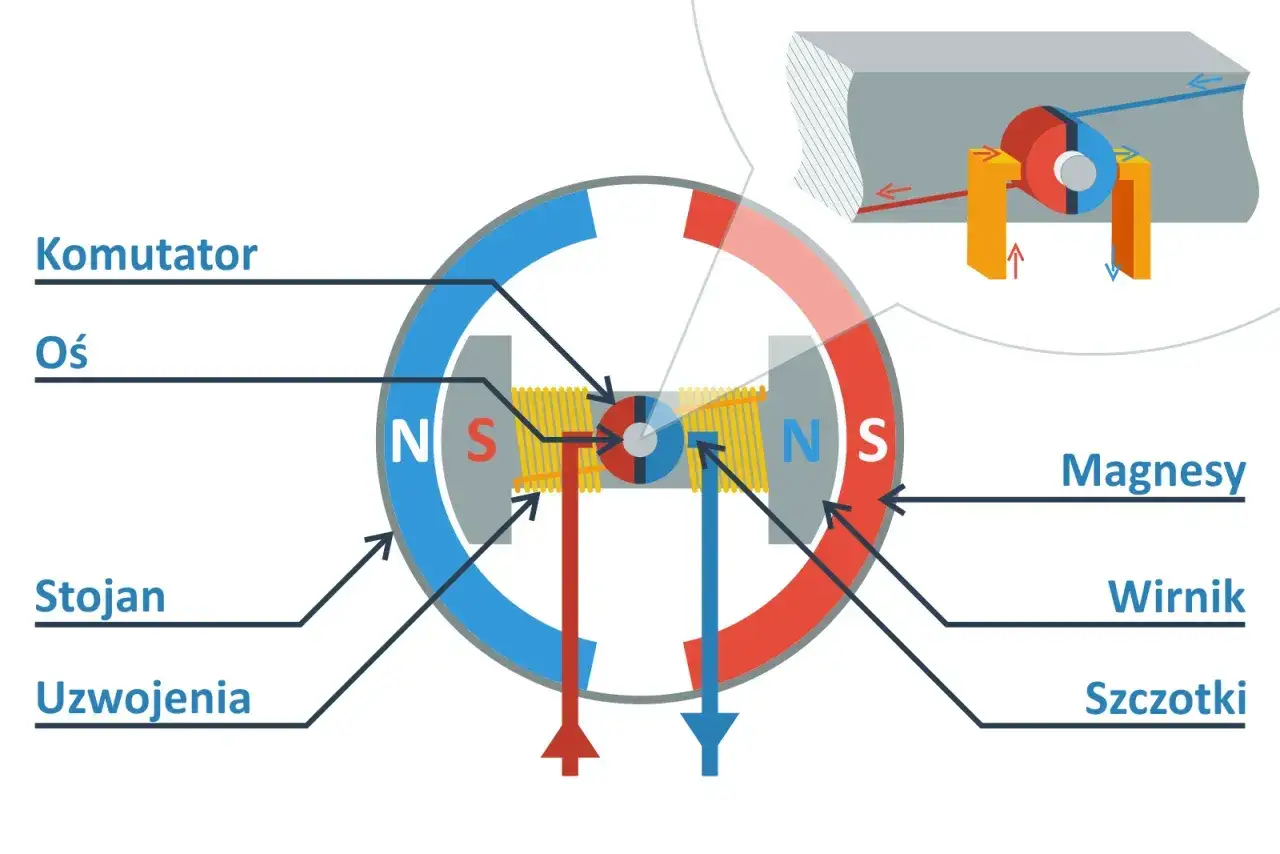

Najprościej mówiąc, prąd trafia do wirnika przez szczotki, które dociskają się do komutatora, czyli pierścieniowego elementu rozdzielającego zasilanie na kolejne sekcje uzwojeń. Dzięki temu pole magnetyczne w wirniku zmienia się we właściwym momencie i silnik obraca się dalej, zamiast stawać po jednym półobrocie. W praktyce to właśnie ta mechaniczna komutacja odróżnia tę konstrukcję od napędów bezszczotkowych.
W środku znajdziesz zwykle trzy kluczowe elementy: stojan, wirnik i układ szczotek z komutatorem. Stojan wytwarza pole magnetyczne, wirnik zamienia energię elektryczną na ruch, a szczotki są punktem styku między nieruchomym zasilaniem a obracającą się częścią. Taki układ jest prosty do zrozumienia, prosty do sterowania i tani w produkcji, ale ma też swoją cenę: tarcie, ciepło i stopniowe zużycie części stykowych.
Warto pamiętać, że pod hasłem „silnik z szczotkami” kryją się w praktyce różne konstrukcje. W elektronarzędziach sieciowych często spotyka się silnik uniwersalny, który może pracować z zasilaniem AC i DC, a w małych napędach DC dominują klasyczne silniki prądu stałego. Z punktu widzenia użytkownika wspólny mianownik jest jeden: szczotki trzeba brać pod uwagę tak samo, jak łożyska czy przewody.
To właśnie dlatego ten typ napędu świetnie nadaje się do urządzeń prostych i niedrogich, ale w zastosowaniach ciągłych zaczynają ujawniać się jego ograniczenia.
Gdzie ten napęd sprawdza się najlepiej
Ja zwykle patrzę na ten temat przez pryzmat zastosowania, a nie samej technologii. Jeśli urządzenie ma pracować krótko, ma być tanie i łatwe w serwisie, konstrukcja ze szczotkami nadal ma sens. Jeśli ma pracować długo, cicho i możliwie oszczędnie, zaczyna przegrywać z nowszymi rozwiązaniami.
| Zastosowanie | Dlaczego to działa | Na co uważać |
|---|---|---|
| Wkrętarki i starsze elektronarzędzia | Niski koszt, dobry moment rozruchowy, prosta regulacja obrotów | Przy długich seriach pracy rośnie temperatura i zużycie szczotek |
| Zabawki, modele RC i małe napędy | Mały rozmiar, łatwa kontrola, niska cena części | Przy intensywnej jeździe szybko widać spadek sprawności |
| Pompy pomocnicze, wycieraczki, proste mechanizmy | Prosta elektronika i przewidywalne zachowanie przy starcie | Nie jest to najlepszy wybór do pracy ciągłej 24/7 |
| Rozruszniki i napędy pomocnicze w motoryzacji | Wysoki moment przy starcie i dobra tolerancja na krótkie, mocne obciążenia | Zużycie szczotek pojawia się naturalnie i wymaga kontroli |
Największą zaletą jest tu prostota. Taki silnik nie potrzebuje skomplikowanego sterownika, a jego zachowanie jest dla użytkownika bardzo przewidywalne. Z kolei największa wada ujawnia się wtedy, gdy urządzenie pracuje długo, w kurzu albo pod stałym obciążeniem: tarcie na styku szczotka-komutator zamienia część energii w ciepło i przyspiesza zużycie.
W praktyce oznacza to, że ten napęd często wygrywa w sprzęcie budżetowym i w zastosowaniach „od czasu do czasu”, ale nie jest moim pierwszym wyborem do pracy zawodowej bez przerw. Skoro to jasne, warto uczciwie porównać go z wersją bezszczotkową.
Szczotkowy czy bezszczotkowy co naprawdę daje przewagę
To jest pytanie, które najczęściej wraca przy zakupie narzędzi. I odpowiedź rzadko bywa zero-jedynkowa. W warsztacie liczy się nie tylko technologia, ale też to, jak często sprzęt będzie używany, ile ma kosztować i czy naprawa ma być szybka oraz tania.
| Cecha | Napęd szczotkowy | Napęd bezszczotkowy |
|---|---|---|
| Cena zakupu | Zwykle niższa | Zwykle wyższa |
| Sprawność | Niższa, bo część energii idzie w tarcie i ciepło | Wyższa, szczególnie przy pracy dłuższej i pod zmiennym obciążeniem |
| Trwałość | Ograniczona przez zużycie szczotek i komutatora | Zwykle dłuższa, bo odpada mechaniczna komutacja |
| Serwis | Prostszy, części często są tańsze | Rzadszy, ale elektronika sterująca bywa droższa w naprawie |
| Hałas i iskrzenie | Większe | Mniejsze |
| Moment startowy | Dobry, często bardzo praktyczny przy starcie pod obciążeniem | Równie dobry lub lepszy, zależnie od sterowania |
| Zastosowanie | Sprzęt domowy, tańsze narzędzia, praca przerywana | Praca intensywna, profesjonalna i dłuższa |
Jeśli potrzebujesz jednej liczby orientacyjnej, to w praktyce dobrze utrzymany napęd szczotkowy często pracuje w zakresie około 1 000-5 000 godzin, ale realny wynik zależy od obciążenia, chłodzenia i jakości wykonania. W konstrukcjach bezszczotkowych granica bywa wyraźnie wyższa, bo odpada jeden z głównych elementów zużywających się mechanicznie. To nie jest jednak norma laboratoryjna, tylko uczciwe przybliżenie z życia: kurz, przeciążenie i słabe chłodzenie potrafią skrócić ten czas bardzo szybko.
Wniosek jest prosty: jeśli kupujesz sprzęt do domu, sporadycznych napraw i okazjonalnych prac, różnica w cenie często przemawia za wersją szczotkową. Jeśli narzędzie ma pracować dużo, długo i bez przestojów, bezszczotkowy napęd zwykle wyjdzie taniej w całym cyklu życia. Sam wybór to jednak nie wszystko, bo o trwałości decyduje też sposób użytkowania.
Jak rozpoznać zużycie i ograniczyć awarie
W tym miejscu najłatwiej popełnić błąd: wiele osób ignoruje pierwsze objawy, bo urządzenie „jeszcze działa”. Tyle że właśnie wtedy naprawa jest najtańsza. Jeśli przeczekasz moment zużycia szczotek, komutator może dostać w kość, a koszt serwisu rośnie szybciej niż cena samej części.
| Objaw | Co zwykle oznacza | Co zrobić |
|---|---|---|
| Spadek mocy | Szczotki są krótsze, komutator jest zabrudzony albo docisk jest słabszy | Sprawdź stan szczotek i oczyść elementy zgodnie z instrukcją producenta |
| Nierówna praca | Zużycie komutatora, problemy ze sprężynkami lub niestabilny kontakt | Nie przeciążaj urządzenia i rozważ serwis |
| Mocne iskrzenie | Zły styk, zużycie części albo zanieczyszczenie pyłem węglowym | Przerwij pracę i skontroluj napęd |
| Zapach spalenizny | Przegrzanie, zwarcie albo zbyt duże obciążenie | Natychmiast odłącz zasilanie |
| Głośniejsza, szorstka praca | Łożyska, tarcie lub słabsze chłodzenie | Nie ignoruj objawu, bo zwykle pogarsza się z czasem |
Najbardziej praktyczna zasada brzmi: szczotki wymienia się parami i najlepiej zanim całkiem się skończą. W wielu konstrukcjach przyjmuje się, że kontrola ma sens wtedy, gdy element wyraźnie się skrócił albo zaczyna nierówno pracować, ale zawsze warto sprawdzić zalecenia producenta. Dobrą praktyką jest też czysty układ chłodzenia, brak nadmiernego pyłu wewnątrz obudowy i praca bez długiego dławienia silnika.
Jeśli urządzenie ma pracować w zapyleniu, pod dużym obciążeniem albo przez wiele godzin dziennie, nie przeciągałbym czasu do pierwszego przeglądu. To właśnie wtedy różnica między „działa” a „działa bezpiecznie” jest największa.
Na co patrzeć przy zakupie albo naprawie
Przy wyborze nie patrzę wyłącznie na moc z tabliczki znamionowej. Zdecydowanie ważniejsze są warunki pracy, dostęp do części i to, czy urządzenie będzie miało sens po pierwszym roku używania. Tania konstrukcja nie zawsze jest tania w eksploatacji, zwłaszcza jeśli po drodze trzeba wymieniać szczotki, czyścić komutator albo walczyć z przegrzewaniem.
- Sprawdź dostępność części - jeśli szczotki są popularne i łatwo dostępne, serwis jest prostszy.
- Oceń chłodzenie - dobra wentylacja obudowy wydłuża życie całego napędu.
- Popatrz na charakter pracy - do krótkich zadań wystarczy prostsza konstrukcja, do ciągłej pracy lepiej szukać czegoś mocniejszego.
- Nie oszczędzaj na docisku i jakości wykonania - słabe szczotki zużywają się szybciej i potrafią brudzić komutator.
- Porównuj koszt całkowity - czasem różnica 100-200 zł przy zakupie znika po kilku miesiącach intensywnej pracy.
W naprawie też nie zawsze opłaca się iść drogą „na skróty”. Sam komplet szczotek zwykle nie kosztuje majątku, ale jeśli komutator jest już mocno zużyty, a wirnik ma problemy z kontaktem, rachunek za serwis potrafi być zaskakująco wysoki. W praktyce opłaca się naprawiać wtedy, gdy reszta silnika jest w dobrej kondycji i masz pewność, że źródło problemu faktycznie ogranicza się do części eksploatacyjnych.
To prowadzi do prostego wniosku: zakup warto planować pod realne użycie, a nie pod samą modę na „nowszą technologię”.
Kiedy ten typ napędu nadal ma najlepszy sens
Wbrew obiegowej opinii taki napęd nie jest rozwiązaniem gorszym z definicji. Jest po prostu bardziej uczciwy wobec swoich ograniczeń: tani w zakupie, łatwy do zrozumienia i sensowny tam, gdzie urządzenie nie pracuje bez przerwy. Ja najczęściej poleciłbym go wtedy, gdy liczy się prosty serwis, niska cena i pewny start pod obciążeniem.
- Gdy sprzęt ma być używany okazjonalnie, a nie zawodowo każdego dnia.
- Gdy ważniejsza jest cena wejścia niż maksymalna sprawność.
- Gdy użytkownik chce mieć prostą naprawę, a nie skomplikowaną elektronikę sterującą.
- Gdy narzędzie ma pracować krótko, ale z wyraźnym momentem przy starcie.
- Gdy po prostu potrzebujesz rozwiązania sprawdzonego i przewidywalnego.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: do domu i do lekkiego warsztatu taki napęd nadal bywa bardzo rozsądnym wyborem, ale do pracy intensywnej lepiej od razu szukać konstrukcji bezszczotkowej. Najwięcej błędów bierze się nie z samej technologii, tylko z niedopasowania jej do trybu pracy. Gdy ten warunek jest spełniony, sprzęt ze szczotkami potrafi działać długo, tanio i bez większych niespodzianek.
