Kondensator to jeden z tych elementów, które niby są niewielkie, a potrafią zdecydować o stabilnej pracy całego układu. W prostych słowach: magazynuje ładunek, oddaje go wtedy, gdy obwód tego potrzebuje, i pomaga kontrolować napięcie oraz zakłócenia.
W tym tekście wyjaśniam, czym jest kondensator, jak działa w praktyce, jakie są jego najczęstsze rodzaje i na co zwracać uwagę przy doborze albo wymianie. To wiedza przydatna nie tylko w elektronice, ale też w warsztacie, domowych naprawach i przy prostych projektach DIY.
Najkrócej kondensator magazynuje energię, stabilizuje napięcie i przepuszcza zmiany sygnału tam, gdzie obwód tego wymaga
- Składa się z dwóch przewodników oddzielonych izolatorem, czyli dielektrykiem.
- Jego pojemność mierzy się w faradach, ale w praktyce najczęściej używa się pF, nF i µF.
- W obwodach prądu stałego ładuje się, a po naładowaniu przestaje przepuszczać prąd w idealnym modelu.
- W obwodach zmiennych reaguje na zmiany napięcia, dlatego służy do filtracji, sprzęgania i wygładzania.
- Przy doborze ważne są nie tylko pojemność, ale też napięcie pracy, polaryzacja i ESR.
Kondensator co to jest i po co istnieje
Najprościej traktuję kondensator jak mały, bardzo szybki bufor energii. Gdy napięcie rośnie, element się ładuje; gdy spada, oddaje zgromadzony ładunek i pomaga utrzymać pracę układu bez gwałtownych skoków.

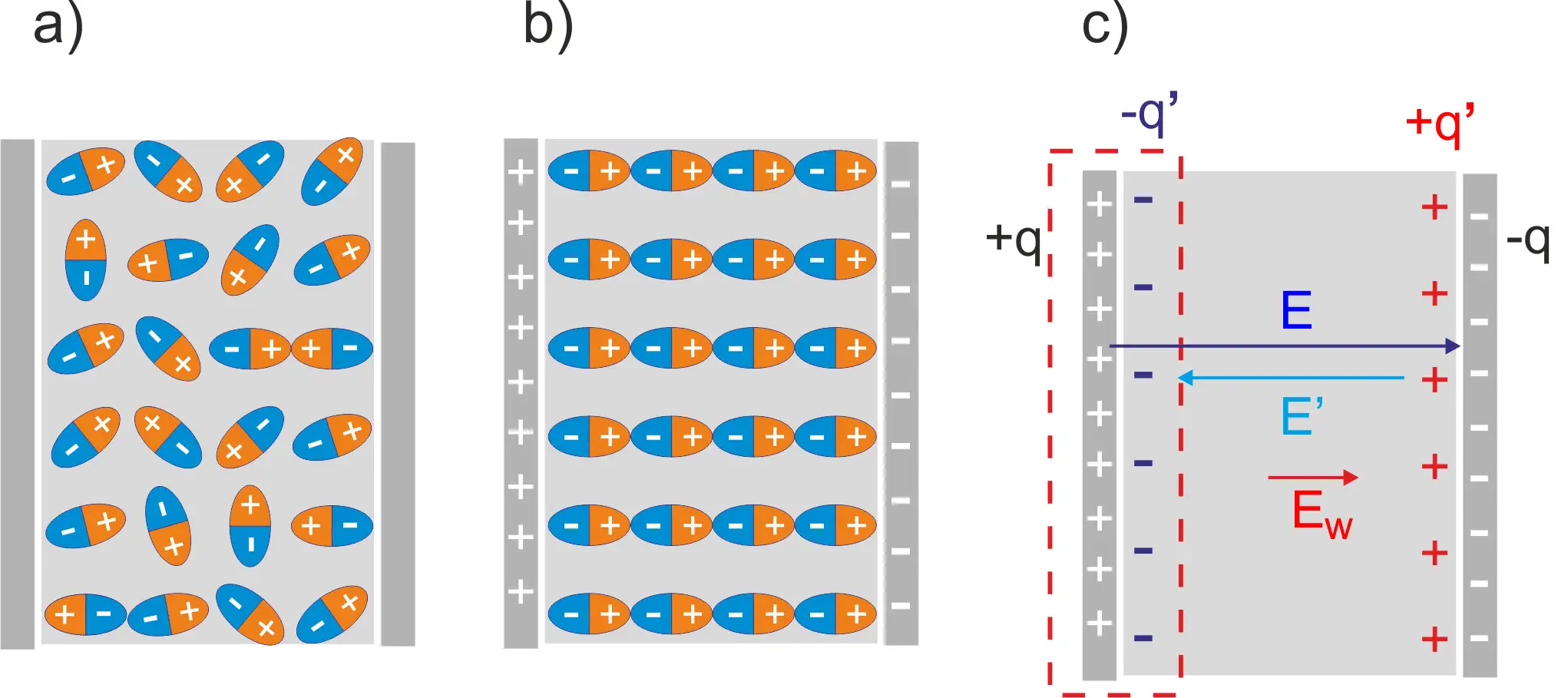

W teorii kondensator zbudowany jest z dwóch okładek przewodzących, między którymi znajduje się dielektryk, czyli materiał izolacyjny. Im większa powierzchnia okładek, im mniejsza odległość między nimi i im lepszy dielektryk, tym większa pojemność. To właśnie pojemność decyduje o tym, ile energii taki element może zgromadzić przy danym napięciu.
W praktyce nie chodzi jednak tylko o samo magazynowanie. Kondensator wpływa też na to, co dzieje się z sygnałem: potrafi odciąć składową stałą, przepuścić szybkie zmiany i wyłapać zakłócenia, których zwykły przewód nie zatrzyma. Dlatego jest obecny niemal wszędzie tam, gdzie liczy się stabilność zasilania albo jakość sygnału.
Ten mechanizm najlepiej zrozumieć, patrząc na pracę kondensatora w konkretnych zastosowaniach.
Jak działa kondensator w obwodzie
W obwodzie prądu stałego kondensator najpierw się ładuje, a potem zachowuje się jak przerwa dla dalszego przepływu prądu. W obwodzie prądu zmiennego sytuacja jest inna, bo napięcie ciągle się zmienia, więc kondensator nieustannie przyjmuje i oddaje ładunek. To właśnie dlatego tak dobrze radzi sobie z sygnałami zmiennymi i zakłóceniami.
Ja zwykle tłumaczę to tak: kondensator nie „produkuje” energii, tylko chwilowo ją przechowuje i oddaje w odpowiednim momencie. Dzięki temu może wygładzać tętnienia po prostowaniu napięcia, wspierać układy impulsowe albo odsprzęgać zasilanie przy układach cyfrowych, które pobierają prąd skokowo.
- Ładowanie następuje wtedy, gdy na okładkach gromadzi się różnica ładunków.
- Rozładowanie zachodzi, gdy element oddaje energię do obciążenia lub do innej części układu.
- Im wyższa częstotliwość zmian, tym bardziej kondensator „reaguje” na sygnał.
- Im większa pojemność, tym więcej energii może zgromadzić przy tym samym napięciu.
Warto pamiętać o jednym praktycznym szczególe: kondensator może długo trzymać ładunek, zwłaszcza w zasilaczach i sprzęcie sieciowym. Przy naprawach to nie jest detal, tylko realne ryzyko, więc przed dotknięciem obwodu trzeba go bezpiecznie rozładować. Po tym naturalnie przechodzę do pytania, jakie typy najczęściej spotkasz w realnych urządzeniach.
Jakie są najpopularniejsze rodzaje i czym się różnią
Wybór kondensatora nie sprowadza się do jednego parametru. Inny model sprawdzi się w filtrze sygnału, inny w zasilaczu, a jeszcze inny w układzie impulsowym. Poniżej zestawiam najczęściej spotykane typy w sposób, który naprawdę pomaga przy wyborze, a nie tylko porządkuje nazwy.
| Rodzaj | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Ceramiczny | Odsprzęganie zasilania, filtry, układy wysokich częstotliwości | Mały, tani, szybki, dobrze pracuje przy zakłóceniach | Nie każdy typ ma stabilną pojemność; bywa wrażliwy na napięcie i temperaturę |
| Elektrolityczny | Filtracja i wygładzanie w zasilaczach | Duża pojemność, dobry do magazynowania energii na krótszy czas | Jest spolaryzowany, ma większe straty i krótszą żywotność niż ceramiczny |
| Foliowy | Układy audio, precyzyjne filtry, zastosowania impulsowe | Stabilny, trwały, przewidywalny | Zwykle większy gabaryt przy tej samej pojemności |
| Tantalowy | Zwarta elektronika, stabilne zasilanie niskonapięciowe | Duża pojemność w małej obudowie | Wymaga poprawnego doboru i ostrożności przy polaryzacji |
| Superkondensator | Podtrzymanie zasilania, szybkie cykle ładowania i rozładowania | Ogromna pojemność w porównaniu z klasycznymi typami | Nie zastępuje baterii, ma niższe napięcia pracy i inną charakterystykę |
To zestawienie pokazuje ważną rzecz: „lepszy” kondensator nie istnieje bez kontekstu. Ceramiczny wygra w małym układzie cyfrowym, elektrolityczny w zasilaczu, a foliowy tam, gdzie liczy się stabilność i niski poziom strat. I właśnie dlatego przy praktycznej wymianie część osób popełnia błąd, skupiając się wyłącznie na pojemności, a nie na rodzaju i warunkach pracy.
Skoro typy są już jasne, warto przejść do tego, gdzie te elementy faktycznie pracują i dlaczego bez nich wiele prostych układów nie działałoby poprawnie.
Gdzie kondensator naprawdę robi różnicę
Najbardziej znane zastosowanie to zasilacze. Po prostowaniu napięcia kondensator wygładza tętnienia i sprawia, że na wyjściu otrzymujesz bardziej stabilne napięcie. Bez niego wiele urządzeń działałoby niestabilnie, wydawało dziwne dźwięki, resetowało się albo generowało większe zakłócenia.
W elektronice cyfrowej kondensatory odsprzęgające mają zadanie jeszcze bardziej praktyczne: mają lokalnie dostarczyć prąd wtedy, gdy układ nagle go potrzebuje. Procesory, mikrokontrolery czy moduły radiowe nie pobierają energii równomiernie, więc bez takich elementów zasilanie szybciej „siada” na krótkich impulsach. W takich miejscach bardzo często spotkasz mały ceramiczny element o pojemności 100 nF przy układzie scalonym.
W audio kondensator pomaga odseparować składową stałą od sygnału muzycznego. To brzmi abstrakcyjnie, ale efekt jest bardzo konkretny: lepsza kontrola toru sygnałowego, mniej problemów z przesunięciem punktu pracy i mniejsze ryzyko niechcianych zniekształceń.
- W lampach błyskowych i impulsowych układach potrafi oddać duży prąd w bardzo krótkim czasie.
- W filtrach działa razem z rezystorem albo cewką, żeby przepuszczać tylko wybrany zakres częstotliwości.
- W układach czasowych wpływa na opóźnienie, stałą czasową i moment przełączenia.
- W prostych naprawach domowych może decydować o starcie silnika, pracy wentylatora albo elektroniki sterującej.
To prowadzi do kolejnej praktycznej kwestii: jak dobrać odpowiedni element, jeśli trzeba go kupić albo wymienić zamiast starego.
Jak dobrać kondensator bez zgadywania
Przy doborze patrzę zawsze na kilka parametrów naraz, bo jeden zapis na obudowie nie wystarcza. Najpierw pojemność, potem napięcie pracy, dalej polaryzacja, temperatura pracy i ESR, czyli ekwiwalentna rezystancja szeregowa. ESR ma znaczenie zwłaszcza w zasilaczach impulsowych, bo wpływa na straty i nagrzewanie.
- Pojemność musi być zgodna z potrzebą układu, zwykle w granicach dopuszczonych przez producenta lub schemat.
- Napięcie znamionowe powinno być wyższe niż maksymalne napięcie w obwodzie, najlepiej z zapasem.
- Polaryzacja ma znaczenie w kondensatorach elektrolitycznych i tantalowych, bo ich odwrócenie może skończyć się uszkodzeniem.
- Temperatura pracy wpływa na trwałość, szczególnie w urządzeniach zamkniętych i nagrzewających się.
- Gabaryt i raster wyprowadzeń trzeba dopasować do płytki, inaczej wymiana będzie po prostu niepraktyczna.
Jeśli wymieniasz element „na oko”, najgorszy błąd to wybór kondensatora o tej samej pojemności, ale z za niskim napięciem pracy. Drugim częstym potknięciem jest montaż elementu spolaryzowanego w odwrotnej orientacji. W naprawach to nie są teoretyczne niuanse, tylko powód kolejnej awarii albo wyraźnego skrócenia żywotności sprzętu.
W praktyce przy elektronice użytkowej często opłaca się też wymienić kondensator na model lepszej jakości termicznej albo o niższym ESR, ale tylko wtedy, gdy pasuje do pracy całego układu. Zbyt agresywna „poprawa” bywa równie zła jak zły zamiennik. Z tego miejsca naturalnie przechodzę do objawów, po których poznasz, że kondensator może już nie pracować tak, jak powinien.
Jak rozpoznać zużycie i kiedy nie zwlekać z wymianą
Zużyty kondensator nie zawsze psuje się spektakularnie. Czasem objawy są miękkie: urządzenie dłużej startuje, pojawiają się tętnienia, zakłócenia audio, reset elektroniki albo niestabilna praca przy obciążeniu. W sprzęcie zasilanym z sieci objawy bywają jeszcze bardziej mylące, bo usterka wygląda jak problem z innym podzespołem.
Najbardziej czytelne sygnały ostrzegawcze to wybrzuszenie obudowy, wyciek elektrolitu, przebarwienia, nadmierne nagrzewanie i spadek stabilności pracy układu. Jeżeli element ma widoczne uszkodzenie mechaniczne, nie ma sensu liczyć na „jeszcze trochę podziała”.
- Wybrzuszony top w kondensatorze elektrolitycznym zwykle oznacza, że sytuacja jest już zła.
- Wyciek lub nalot sugeruje degradację wnętrza elementu.
- Wysokie tętnienia na zasilaniu często wskazują na utratę pojemności albo wzrost ESR.
- Losowe restarty urządzenia cyfrowego bywają skutkiem słabego odsprzęgania.
Jeśli naprawiasz sprzęt samodzielnie, nie traktuj kondensatora jako „małego dodatku”. To element, który często przesądza o stabilności całego układu, a jego awaria potrafi udawać inne usterki. Ostatnia sekcja zbiera najważniejsze praktyczne wnioski, które pomagają nie zgubić się w tej tematyce przy kolejnej naprawie albo zakupie.
Co warto zapamiętać przed naprawą albo zakupem
Najważniejsza rzecz jest prosta: kondensator nie jest jedynie pojemnością zapisaną w mikrofaradach. To element, który trzeba czytać w kontekście napięcia, rodzaju dielektryka, polaryzacji i warunków pracy.
Jeśli masz zapamiętać tylko trzy praktyczne zasady, niech będą takie: dobieraj napięcie z zapasem, nie ignoruj polaryzacji i patrz na zastosowanie, a nie wyłącznie na liczbę na obudowie. Dzięki temu unikniesz większości błędów, które później kosztują najwięcej czasu.
W domowych naprawach i projektach DIY kondensator często wygląda niepozornie, ale to właśnie on odpowiada za wygładzanie, filtrację, chwilowe podtrzymanie energii i odporność układu na zakłócenia. Gdy rozumiesz jego rolę, łatwiej czytać schematy, diagnozować awarie i wybierać sensowne zamienniki bez zgadywania.
