Wyłącznik różnicowoprądowy to jeden z tych elementów instalacji, który realnie podnosi bezpieczeństwo, ale tylko wtedy, gdy jest dobrze dobrany i poprawnie podłączony. Chroni przed skutkami upływu prądu do obudowy, wilgoci albo ziemi, lecz nie zastępuje zabezpieczenia nadprądowego ani sensownego podziału obwodów. Poniżej rozkładam temat na czynniki pierwsze: działanie, dobór typu, zastosowanie w domu i warsztacie, typowe błędy oraz to, jak sprawdzać, czy wszystko nadal pracuje tak, jak powinno.
Najważniejsze rzeczy do zapamiętania
- Różnicówka reaguje na różnicę prądów między przewodem fazowym i neutralnym, a nie na sam pobór mocy.
- 30 mA to najczęstsza czułość do ochrony dodatkowej ludzi; 100 mA i 300 mA częściej stosuje się w roli pożarowej lub selektywnej.
- Typ AC nadaje się tylko do prostych obwodów, A jest dziś bezpieczniejszym wyborem do większości domowych odbiorników, a F i B są potrzebne przy elektronice mocy, falownikach, PV czy ładowarkach EV.
- RCD nie zastępuje bezpiecznika nadprądowego; często lepszy jest RCBO, czyli aparat łączący obie funkcje.
- W domu i warsztacie lepiej rozdzielić obwody na kilka aparatów niż opierać wszystko na jednym wyłączniku.
- Przycisk test warto sprawdzać regularnie, bo aparat, który nie był ruszany latami, potrafi zawieść wtedy, gdy jest najbardziej potrzebny.
Co robi wyłącznik różnicowoprądowy i czego nie załatwia
W praktyce patrzę na niego jak na strażnika od prądów upływu. Jeśli wszystko działa prawidłowo, prąd wpływający do obwodu i prąd wracający są sobie równe. Gdy część energii zaczyna uciekać inną drogą, na przykład przez uszkodzoną izolację, wilgoć, metalową obudowę albo ciało człowieka, aparat wykrywa różnicę i odcina zasilanie.
To ważne rozróżnienie: wyłącznik różnicowoprądowy chroni przed porażeniem i ogranicza skutki niebezpiecznych upływów, ale nie chroni przed przeciążeniem ani zwarciem. Od tego są wyłączniki nadprądowe albo urządzenia łączące obie funkcje. Jeśli ktoś traktuje sam RCD jako pełne zabezpieczenie obwodu, zwykle upraszcza temat za bardzo i później płaci za to awariami albo fałszywymi oczekiwaniami.
W dobrze zrobionej instalacji to nie jest „gadżet na wszelki wypadek”, tylko element większego układu ochrony. I właśnie dlatego warto zrozumieć sam mechanizm działania, zanim przejdzie się do doboru typu i czułości.
Jak działa wyłącznik różnicowoprądowy w obwodzie
W środku pracuje przekładnik sumujący, czyli pierścień, przez który przechodzą wszystkie przewody czynne danego obwodu. Gdy prąd wpływający i wypływający są równe, pola magnetyczne się znoszą i aparat pozostaje w spoczynku. Jeśli pojawia się upływ, bilans przestaje się zgadzać i mechanizm wyzwalający rozłącza obwód.

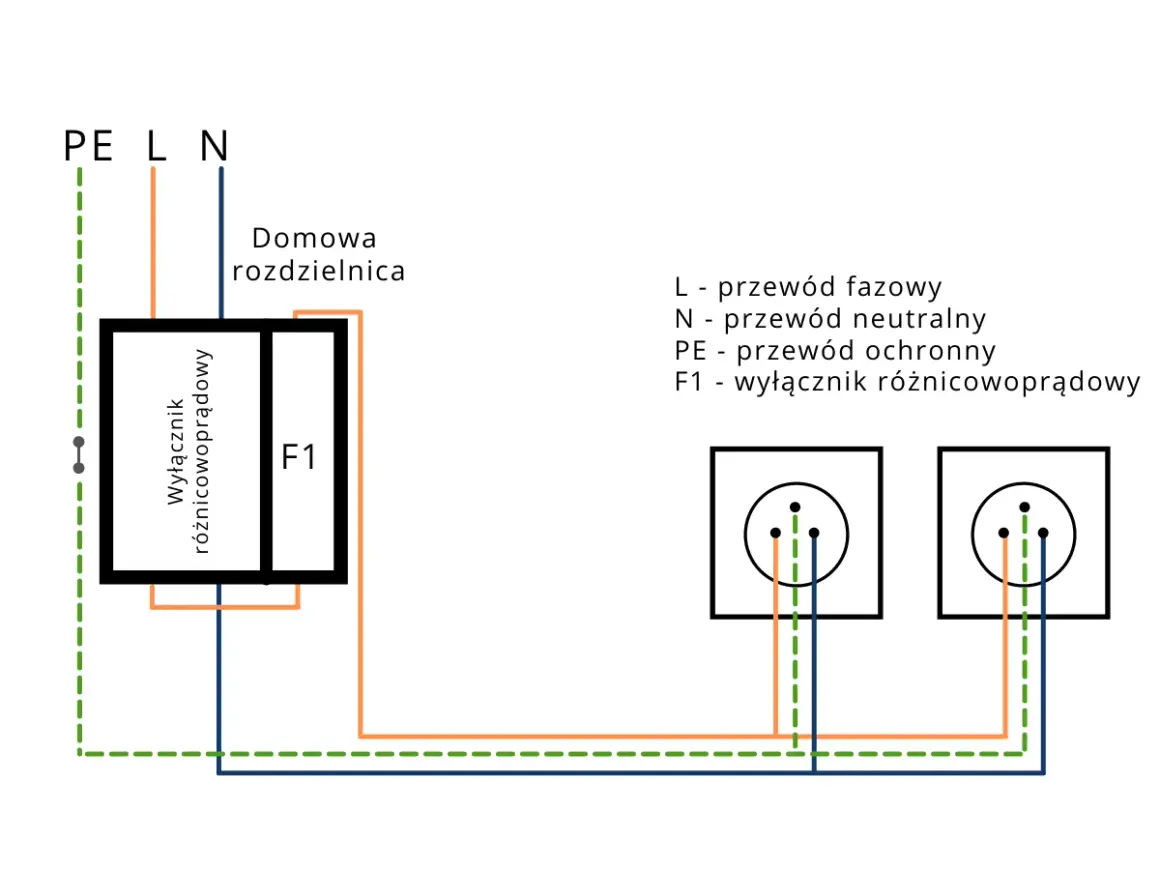

W instalacji jednofazowej wygląda to prosto: faza „oddaje” tyle, ile wraca przewodem neutralnym. Jeśli część prądu ucieka do ziemi, na przykład przez zawilgocone urządzenie, pęknięty przewód albo człowieka dotykającego obudowy, wraca mniej niż wypływa. Wtedy aparat reaguje. Dla ochrony dodatkowej ludzi najczęściej stosuje się czułość 30 mA, bo taki próg daje sensowny kompromis między bezpieczeństwem a odpornością na drobne zakłócenia.
Warto też pamiętać o przycisku test. On nie sprawdza całej instalacji od A do Z, ale wymusza kontrolowany upływ przez wewnętrzny układ pomiarowy, dzięki czemu można szybko ocenić, czy mechanika i tor wyzwalania nadal działają. Ja traktuję ten test jak prosty rytuał serwisowy, a nie formalność do odhaczenia.
To prowadzi do najważniejszego pytania: skoro mechanizm jest dość prosty, to jak dobrać typ aparatu do konkretnego obwodu i sprzętu?
Jak dobrać typ i czułość do domu, warsztatu i nowoczesnych urządzeń
Tu najczęściej pojawia się najwięcej pomyłek. Ja do nowych instalacji podchodzę ostrożnie do typu AC, bo w domu coraz rzadziej mamy naprawdę „czyste” obciążenia bez elektroniki. Zasilacze, sterowniki LED, pralki, zmywarki, pompy ciepła, falowniki czy ładowarki do aut elektrycznych potrafią generować prądy, z którymi prosty aparat nie radzi sobie tak dobrze jak typ A, F albo B.
| Typ | Na jakie prądy reaguje | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| AC | Tylko sinusoidalny prąd przemienny | Proste, mało złożone obwody bez elektroniki | Słaby wybór do nowoczesnych odbiorników, może dawać problemy przy elektronice |
| A | Prąd sinusoidalny i pulsujący stały | Większość obwodów domowych, AGD, zasilaczy, oświetlenia LED | Nie zawsze wystarcza przy falownikach i urządzeniach z większą składową DC |
| F | Jak typ A, ale lepiej radzi sobie z mieszanymi częstotliwościami | Jednofazowe falowniki, pompy ciepła, klimatyzatory, część nowoczesnych urządzeń | Droższy od A, ale zwykle tańszy niż B |
| B | Wszystkie rodzaje prądu różnicowego, także wygładzony DC | Fotowoltaika, ładowarki EV, UPS, przemienniki częstotliwości, przemysł | Wysoka cena i konieczność naprawdę świadomego doboru |
| S lub selektywny | Jak odpowiedni typ bazowy, ale z opóźnieniem zadziałania | Główne zabezpieczenie na wejściu instalacji, gdzie potrzebna jest selektywność | Nie nadaje się jako jedyny aparat końcowy do obwodu użytkowego |
Co do czułości: 30 mA wybieram do ochrony dodatkowej ludzi, a 100 mA lub 300 mA traktuję raczej jako rozwiązanie selektywne albo pożarowe, zwykle na wyższym poziomie instalacji. W obwodach użytkowych to właśnie 30 mA pozostaje punktem wyjścia, chyba że projektant lub producent urządzenia zaleci inaczej.
W praktyce często lepszym rozwiązaniem od osobnego RCD i osobnego wyłącznika nadprądowego jest RCBO, czyli aparat łączący obie funkcje w jednym module. To szczególnie sensowne tam, gdzie chcesz chronić pojedynczy obwód bez ryzyka, że awaria jednego urządzenia wyłączy połowę domu. Po doborze typu i czułości naturalnie przechodzi się do pytania, gdzie taki aparat ma największy sens.
Gdzie taki aparat ma największy sens w domu i warsztacie
Jeśli miałbym wskazać miejsca, w których ochrona różnicowoprądowa daje najwięcej korzyści, zacząłbym od obwodów narażonych na wilgoć, uszkodzenia mechaniczne i częste podłączanie sprzętu przenośnego. To właśnie tam najczęściej pojawiają się upływy, a wraz z nimi nieplanowane wyzwolenia albo realne zagrożenie porażeniem.
- Łazienka i pralnia - wilgoć, metalowe obudowy i intensywna eksploatacja sprawiają, że tutaj różnicówka ma wyjątkowo dużo sensu.
- Kuchnia - zmywarka, piekarnik, ekspres, lodówka, czajnik i oświetlenie LED potrafią generować sumę drobnych upływów, która przy źle dobranym układzie zaczyna wybijać aparat.
- Gniazda zewnętrzne, garaż i ogród - długie przewody, narzędzia ręczne, myjki ciśnieniowe i kontakt z wilgocią to klasyczna mieszanka problemów.
- Warsztat - elektronarzędzia, zasilacze, przedłużacze i urządzenia warsztatowe często mają większe prądy upływu niż prosty odbiornik rezystancyjny.
- Pompa ciepła, fotowoltaika, ładowarka EV, UPS - tutaj dobór typu aparatu nie powinien być przypadkowy, bo elektronika mocy wymaga już bardziej świadomego podejścia.
W domu jednorodzinnym sensownie jest zwykle rozdzielić instalację na kilka aparatów zamiast opierać wszystko na jednym wspólnym. Jeśli jeden obwód złapie wilgoć albo pojedyncze urządzenie zacznie mieć problem, nie gasisz wtedy całego budynku. Dla mnie to jedna z tych decyzji, które mało kosztują w projekcie, a bardzo dużo dają w codziennym użyciu.
To jednak nie wystarczy, jeśli popełni się błędy przy montażu albo doborze. I tu właśnie pojawiają się problemy, które później wyglądają jak „wina różnicówki”, choć źródło leży gdzie indziej.
Najczęstsze błędy, przez które różnicówka wybija bez powodu
Jeżeli aparat wyzwala się po podłączeniu jednego urządzenia, ja najpierw szukam winnego w konkretnym odbiorniku, a nie od razu wymieniam całą rozdzielnicę. Bardzo często problemem okazuje się wilgoć, uszkodzona grzałka, filtr przeciwzakłóceniowy, kabel przedłużacza albo błędne połączenie przewodów neutralnych między obwodami.
| Błąd | Co się dzieje | Lepsze rozwiązanie |
|---|---|---|
| Jeden aparat dla całego domu | Awaria jednego obwodu wyłącza wszystko | Podziel instalację na kilka RCD albo zastosuj RCBO na ważniejsze obwody |
| Wspólne przewody neutralne z różnych obwodów | Aparat widzi nieprawidłowy bilans i wybija bez widocznej przyczyny | Każdy RCD powinien mieć własną, uporządkowaną szynę N |
| Typ AC w obwodzie z elektroniką | Fałszywe zadziałania albo zbyt słaba ochrona przy nowoczesnych odbiornikach | W większości domów lepszy będzie typ A, a przy falownikach F lub B |
| Brak zabezpieczenia nadprądowego | RCD nie chroni przed zwarciem ani przeciążeniem | Połącz RCD z MCB albo użyj RCBO |
| Ignorowanie sumy drobnych upływów | Duża liczba urządzeń z filtrami powoduje niepotrzebne wyzwolenia | Przemyśl podział obwodów i dobór typu oraz czułości |
W praktyce ważny jest też stan samej instalacji. Jeśli nie ma poprawnie wykonanych przewodów ochronnych, połączeń wyrównawczych i porządku w rozdzielnicy, wyłącznik różnicowoprądowy nie zrobi cudów. On pomaga, ale nie naprawia błędów projektowych. Gdy ten fundament jest już ustawiony, zostaje ostatni krok: kontrola działania i rozsądny koszt całej modernizacji.
Jak testować, reagować na zadziałanie i nie przesadzić z budżetem
Przycisk test traktuję jako obowiązkowy element rutyny. Raz w miesiącu krótko go naciskam, bo aparat, który latami stoi bez ruchu, potrafi z czasem stracić sprawność mechaniczną. Jeśli po testach nie wyzwala albo działa wyraźnie ospale, nie odkładałbym tematu na później.
Gdy zabezpieczenie zadziałało w normalnej pracy, postępuję prosto: odłączam podejrzane odbiorniki, sprawdzam, czy problem powtarza się po włączeniu konkretnego sprzętu, i oglądam miejsca narażone na wilgoć oraz uszkodzenia mechaniczne. Jeśli winny jest jeden obwód, zwykle da się go wskazać szybko. Jeśli wyzwolenia wracają bez związku z odbiornikami, szukam błędu w rozdzielnicy albo proszę o pomiar elektryka.
| Element | Orientacyjny koszt w 2026 | Kiedy to się opłaca |
|---|---|---|
| Podstawowy wyłącznik typu A 2P 30 mA 40 A | około 130-300 zł | Większość typowych obwodów domowych |
| Wyłącznik typu F | zwykle 200-600 zł | Jednofazowe falowniki, pompy ciepła, bardziej wymagająca elektronika |
| Wyłącznik typu B | około 400-1500+ zł | Fotowoltaika, EV, UPS, przemienniki częstotliwości, zastosowania przemysłowe |
| Montaż lub modernizacja rozdzielnicy | orientacyjnie 150-500 zł za prostą usługę, więcej przy większym zakresie prac | Gdy trzeba uporządkować przewody, podzielić obwody i zrobić pomiary |
Jeśli modernizujesz instalację, zacznij od podziału obwodów, a dopiero potem wybieraj konkretny aparat. Najwięcej daje połączenie właściwego typu, sensownej czułości, kilku niezależnych torów ochrony i regularnych testów. Dobrze zaprojektowana ochrona różnicowoprądowa nie rozwiązuje wszystkiego, ale potrafi bardzo skutecznie ograniczyć ryzyko i zamienić chaotyczną rozdzielnicę w układ, który naprawdę da się utrzymać i bezpiecznie użytkować.
