Układ TN-C opiera się na jednym wspólnym przewodzie PEN, który łączy funkcję neutralną i ochronną. To rozwiązanie jest proste w budowie, ale dużo bardziej wymagające w eksploatacji niż system z oddzielnym PE i N, bo każdy problem z PEN od razu wpływa na bezpieczeństwo obudów urządzeń. Poniżej wyjaśniam, jak to działa, gdzie ten system jeszcze ma sens, jakie błędy pojawiają się najczęściej i kiedy rozsądniej przejść na nowszy wariant instalacji.
Najważniejsze rzeczy o układzie TN-C
- PEN łączy rolę przewodu ochronnego i neutralnego, więc jego stan decyduje o bezpieczeństwie całej instalacji.
- W razie zwarcia prąd wraca przez PEN do źródła, co ma wywołać szybkie zadziałanie zabezpieczenia nadprądowego.
- Wyłączników różnicowoprądowych nie stosuje się w czystym TN-C, ale można je użyć dopiero po rozdziale PEN w układzie TN-C-S.
- TN-C spotyka się głównie w starszych, stałych instalacjach i na odcinkach zasilających, nie w nowoczesnych obwodach końcowych.
- Najgroźniejsza awaria to przerwanie lub poluzowanie PEN, bo może podnieść potencjał metalowych obudów do niebezpiecznego poziomu.
Jak działa układ TN-C w praktyce

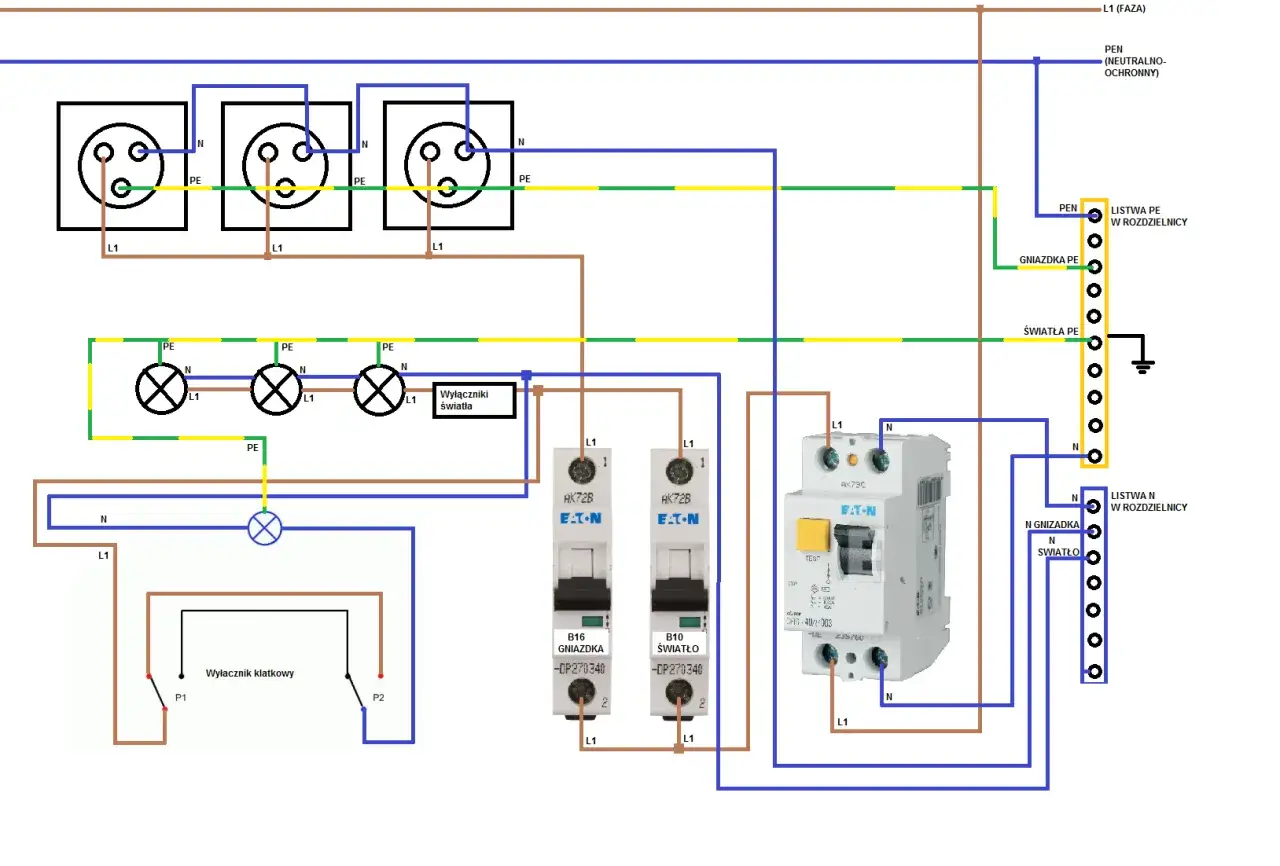

W tym systemie trzy przewody fazowe i przewód PEN tworzą wspólną drogę zasilania. W normalnej pracy PEN prowadzi prąd roboczy, a jednocześnie pełni funkcję ochronną, czyli jest połączony z metalowymi częściami urządzeń, które normalnie nie powinny znaleźć się pod napięciem. W praktyce oznacza to, że ten sam przewód odpowiada zarówno za powrót prądu, jak i za bezpieczeństwo dotykowe.
Gdy dojdzie do przebicia fazy na obudowę, pojawia się duży prąd zwarciowy płynący przez PEN z powrotem do źródła. To właśnie ten prąd ma zadziałać na wyłącznik nadprądowy lub bezpiecznik i odłączyć uszkodzony obwód. Mechanizm jest skuteczny tylko wtedy, gdy pętla zwarciowa ma odpowiednio małą impedancję, a połączenia są pewne i trwałe.
Najważniejszy wniosek jest prosty: w TN-C nie ma „zapasowego” przewodu ochronnego. Jeśli PEN traci ciągłość, cały układ ochrony traci sens. Dlatego w takich instalacjach tak dużo uwagi poświęca się jakości zacisków, przekrojowi przewodów i połączeniom wyrównawczym. To dobry moment, żeby przejść od samej zasady działania do pytania, gdzie ten układ faktycznie ma jeszcze sens.
Gdzie ten system ma sens, a gdzie lepiej go unikać
Ja patrzę na TN-C jak na rozwiązanie przejściowe i infrastrukturalne, a nie jako domyślny wybór dla nowych obwodów końcowych. Sprawdza się tam, gdzie trzeba utrzymać starszą część sieci, a pełna przebudowa byłaby nieproporcjonalnie kosztowna albo technicznie trudna. Nie jest natomiast dobrym wyborem tam, gdzie instalacja ma współpracować z RCD, dużą ilością elektroniki lub urządzeniami przenośnymi.
| Sytuacja | Ocena | Dlaczego |
|---|---|---|
| Stary pion zasilający w budynku | Może być utrzymany do modernizacji | To często część infrastruktury, której nie wymienia się od razu, ale trzeba ją regularnie kontrolować. |
| Nowy obwód gniazd w warsztacie lub kuchni | Lepiej TN-S po rozdziale PEN | Łatwiej zastosować RCD i ograniczyć ryzyko przy uszkodzeniu izolacji. |
| Obwody z urządzeniami przenośnymi | TN-C raczej odradzam | Przewód ochronny powinien być wydzielony, bo sprzęt mobilny szybciej obnaża słabe strony instalacji. |
| Miejsce z dużą ilością elektroniki | Warto rozważyć nowszy układ | Spadki napięcia na PEN i słabe styki częściej powodują problemy z pracą urządzeń. |
| Rozdzielnica główna lub punkt rozdziału | TN-C-S bywa najlepszym kompromisem | Tu można bezpiecznie rozdzielić PEN na PE i N, jeśli projekt i przekroje na to pozwalają. |
W praktyce najwięcej sensu ma nie samo „trzymanie się TN-C”, tylko świadome zarządzanie starym odcinkiem sieci i wyprowadzanie z niego nowocześniejszych części instalacji. Z tego powodu bezpieczeństwo przewodu PEN jest ważniejsze niż jego prostota, a to prowadzi wprost do zasad, których nie warto lekceważyć.
Najważniejsze zasady bezpieczeństwa przy przewodzie PEN
Przewód PEN ma swoje twarde ograniczenia. W instalacjach stałych przyjmuje się zwykle minimum 10 mm² Cu albo 16 mm² Al; poniżej tych wartości układ TN-C przestaje być rozsądnym wyborem dla części ochronnej. Dla mnie to nie jest detal techniczny, tylko granica, po której zaczyna się realne ryzyko błędnej ochrony przeciwporażeniowej.
- PEN nie powinien być rozłączany jak zwykły przewód roboczy, bo przerwa w nim odcina jednocześnie ochronę.
- Połączenia muszą być solidne mechanicznie, bo luźny zacisk potrafi zrobić większy problem niż zwarcie.
- Metalowe obudowy i części przewodzące dostępne powinny być objęte połączeniami wyrównawczymi.
- W czystym TN-C nie projektuje się ochrony opartej na wyłączniku różnicowoprądowym; taki aparat ma sens dopiero po rozdziale PEN.
- Punkt rozdziału PEN na PE i N musi być wykonany świadomie, najlepiej w głównej rozdzielnicy lub w miejscu do tego przewidzianym.
- Jeśli PEN zostanie przerwany, obudowy urządzeń mogą znaleźć się pod niebezpiecznym napięciem względem ziemi.
Najczęstszy błąd, który widuję w praktyce, to traktowanie PEN jak zwykłej żyły „neutralnej”. To zły skrót myślowy. W TN-C funkcja ochronna ma pierwszeństwo, a każdy element instalacji powinien być projektowany tak, żeby nie osłabiać tej funkcji. Dopiero wtedy różnica między TN-C, TN-S i TN-C-S staje się naprawdę czytelna.
Jak odróżnić TN-C od TN-S i TN-C-S
Te trzy układy są ze sobą powiązane, ale nie oznaczają tego samego. Różnica sprowadza się do tego, czy przewód ochronny i neutralny są prowadzone razem, czy osobno, a jeśli razem, to do którego momentu. To właśnie ten szczegół decyduje o sposobie ochrony, doborze zabezpieczeń i komforcie późniejszej modernizacji.
| Układ | Przewody ochronne i neutralne | RCD | Najważniejsza cecha | Typowe zastosowanie |
|---|---|---|---|---|
| TN-C | Wspólny PEN | Nie w czystej postaci | Najprostsza i najstarsza forma, ale najbardziej wrażliwa na awarię PEN | Starsze instalacje i część sieci zasilających |
| TN-S | Oddzielne PE i N | Tak | Lepsza kontrola ochrony i łatwiejsze stosowanie nowoczesnych zabezpieczeń | Nowe instalacje, nowe obwody końcowe, warsztaty, domy po modernizacji |
| TN-C-S | Najpierw wspólny PEN, potem rozdział na PE i N | Tak, po rozdziale | Dobry kompromis między starą infrastrukturą a nowoczesną ochroną | Budynki modernizowane etapami, złącza i rozdzielnice główne |
Jeśli mam uprościć temat do jednej praktycznej zasady, to brzmi ona tak: im szybciej rozdzielasz PEN na PE i N, tym łatwiej zbudować instalację odporną na błędy eksploatacyjne. Ale sam rozdział nie wystarczy, jeśli wcześniejszy odcinek jest źle wykonany, dlatego przed modernizacją trzeba go sprawdzić bardzo dokładnie.
Co sprawdzić przed modernizacją albo remontem instalacji
W modernizacji nie ufałbym „na oko” ani samemu opisowi w rozdzielnicy. Najpierw trzeba ustalić, czy rzeczywiście mamy TN-C, gdzie przebiega przewód PEN i czy jego przekrój oraz stan połączeń pozwalają na bezpieczną pracę. Jeśli ktoś planuje dołożyć nowe obwody, to właśnie ten etap decyduje, czy wystarczy lokalna poprawka, czy trzeba zrobić większy zakres robót.
- Sprawdź dokumentację i porównaj ją z tym, co naprawdę jest w ścianach oraz w rozdzielnicy.

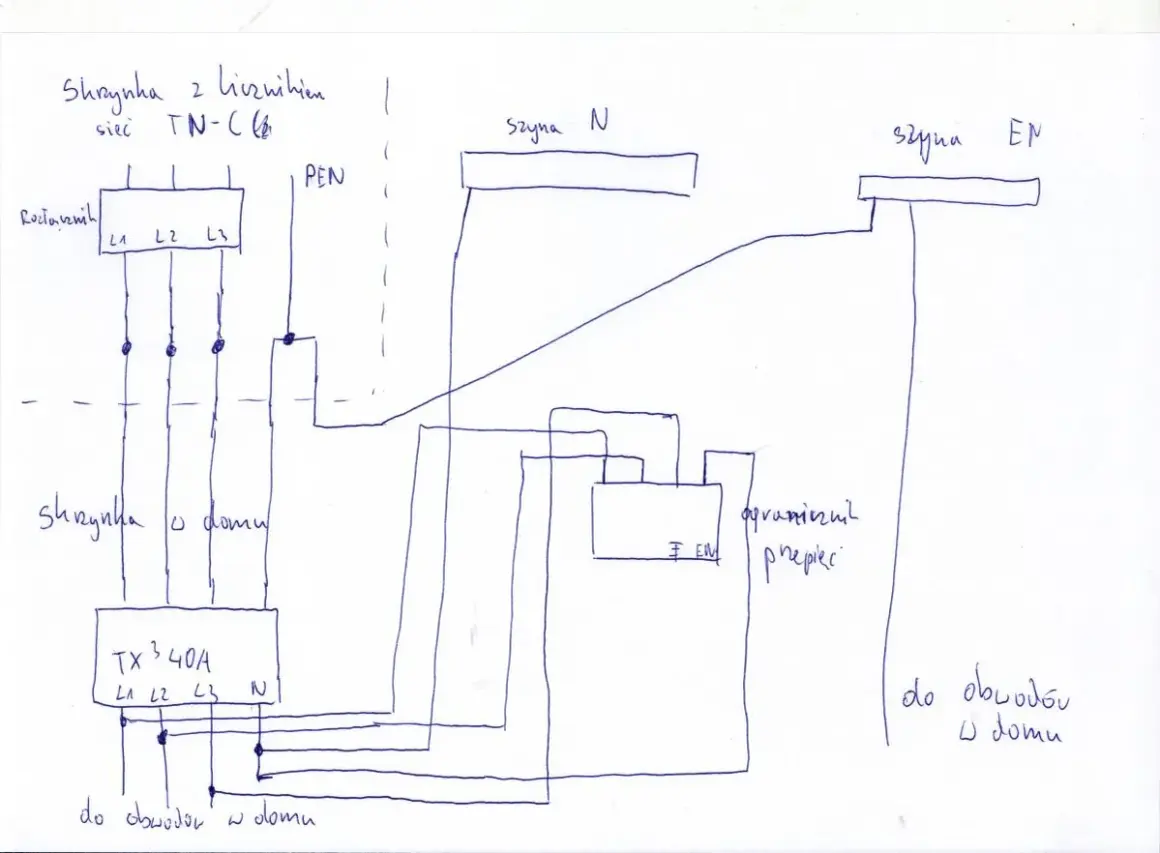

- Ustal punkt, w którym ewentualnie można wykonać rozdział PEN na PE i N.
- Zweryfikuj przekrój przewodu PEN oraz jakość wszystkich zacisków i połączeń śrubowych.
- Zmierz ciągłość przewodu ochronno-neutralnego i impedancję pętli zwarcia.
- Oceń, czy planowane zabezpieczenia różnicowoprądowe mają sens dopiero po rozdziale, a nie przed nim.
- Sprawdź połączenia wyrównawcze, zwłaszcza w łazience, kotłowni, garażu i warsztacie.
- Jeśli przewód PEN jest zbyt mały, nadmiernie zużyty albo prowadzony „po drodze”, rozważ modernizację większego fragmentu instalacji.
Ja zawsze zwracam uwagę na jedną rzecz: problemy z TN-C rzadko biorą się z samej idei układu, a dużo częściej z zaniedbanych połączeń, przypadkowych przeróbek i domowych „ulepszeń”. To dlatego przy remoncie rozsądniej myśleć nie o kosmetyce, tylko o tym, co naprawdę poprawi bezpieczeństwo na lata.
Co naprawdę daje przejście z TN-C na nowszy układ
Największy zysk to przewidywalna ochrona przeciwporażeniowa. Po rozdziale PEN łatwiej używać wyłączników różnicowoprądowych, łatwiej diagnozować awarie i łatwiej prowadzić nowe obwody bez mieszania funkcji ochronnej z roboczą. W praktyce od razu widać też poprawę komfortu pracy urządzeń, zwłaszcza tam, gdzie instalacja obsługuje elektronikę, automatykę albo sprzęt warsztatowy.
Nie wolno jednak obiecywać cudów. Jeśli stary odcinek zasilający ma słabe zaciski, nadpalone połączenia albo zbyt mały przekrój, to sam rozdział PEN nie załatwi wszystkiego. Czasem najlepszym rozwiązaniem jest etapowa przebudowa: zostawić starszy odcinek tylko tam, gdzie to konieczne, a dalej prowadzić już układ TN-S. To zwykle daje najlepszy stosunek kosztu do bezpieczeństwa i pozwala uniknąć pozornych modernizacji, które dobrze wyglądają tylko na papierze.
Właśnie tak podchodziłbym do całego tematu: TN-C nie jest „zły z definicji”, ale wymaga rygoru, którego nie wybacza improwizacja. Jeśli instalacja ma obsługiwać współczesne odbiorniki, warsztat, kuchnię albo obwody z RCD, to przewaga nowszego układu staje się bardzo konkretna, a nie tylko teoretyczna.
