W napędach mechanicznych najważniejsze nie jest samo źródło mocy, ale to, jak koła, pasy i łańcuchy zmieniają obroty oraz moment. To właśnie przełożenie decyduje, czy układ ma przyspieszać ruch, czy zamieniać go na większą siłę na wyjściu, a w warsztacie różnica bywa bardzo praktyczna: od wkrętarki po wyciągarkę. Poniżej rozkładam temat na prosty rachunek, dobór rozwiązania i błędy, które najczęściej psują efekt.
Najważniejsze informacje, które porządkują temat napędu
- Zmiana liczby zębów lub średnic wpływa na obroty i moment, a nie tylko na samą prędkość.
- W przekładni zewnętrznej kierunek obrotu się odwraca, a w wewnętrznej oba koła mogą kręcić się w tę samą stronę.
- W układach wielostopniowych mnożysz kolejne stopnie, więc duża redukcja zwykle powstaje z kilku prostszych etapów.
- Układy pasowe i łańcuchowe trzeba traktować inaczej niż zębate, bo poślizg, naciąg i zużycie zmieniają wynik.
- Najpierw określam, jakiego efektu potrzebuje narzędzie, dopiero potem wybieram elementy.
Co naprawdę zmienia stosunek zębów
Ja patrzę na to tak: jeśli koło napędzające ma mniej zębów niż koło napędzane, zyskujesz redukcję. Wyjście kręci się wolniej, ale może oddać większy moment, więc silnik ma łatwiej przy starcie i pod obciążeniem. Gdy układ robi odwrotnie, dostajesz więcej obrotów kosztem siły, dlatego taki wybór ma sens tylko tam, gdzie opór jest niewielki.
| Układ | Efekt na wyjściu | Przykładowe zastosowanie |
|---|---|---|
| 1:3 | 3 razy mniej obrotów, idealnie 3 razy więcej momentu | wkrętarka, mieszadło, wyciągarka |
| 1:1 | obroty bez zmiany | proste przeniesienie napędu |
| 2:1 | 2 razy więcej obrotów, mniej momentu | wentylator, lekki mechanizm obrotowy |
Najważniejsze jest to, że nie dobiera się układu „na oko” od strony silnika. Najpierw trzeba wiedzieć, czy mechanizm ma wygrywać prędkością, czy siłą, a dopiero potem liczyć resztę. Właśnie dlatego następny krok to prosty rachunek, a nie zgadywanie.
Jak obliczyć stosunek zębów i obrotów
W praktyce zaczynam od dwóch liczb: zębów koła napędzającego i napędzanego. Dla przekładni zębatej najprostszy wzór jest bardzo przyziemny: i = z2 / z1, gdzie z1 to koło napędzające, a z2 koło napędzane. W moim uproszczeniu i > 1 oznacza redukcję, a i < 1 wzrost prędkości na wyjściu. Z tego samego wynika prędkość wyjściowa, bo n2 = n1 / i, a moment na wyjściu rośnie proporcjonalnie do redukcji, o ile nie gubisz go na stratach.
| Co liczysz | Wzór | Przykład |
|---|---|---|
| stosunek | i = z2 / z1 | 12 i 36 zębów daje 3, czyli redukcję 1:3 |
| obroty wyjściowe | n2 = n1 / i | 1500 obr./min na wejściu daje ok. 500 obr./min na wyjściu |
| moment wyjściowy | M2 ≈ M1 x i | 4 N·m na wejściu może dać ok. 12 N·m |
| układ wielostopniowy | i całk. = i1 x i2 x ... | 1:4 i 1:3 daje 1:12 |

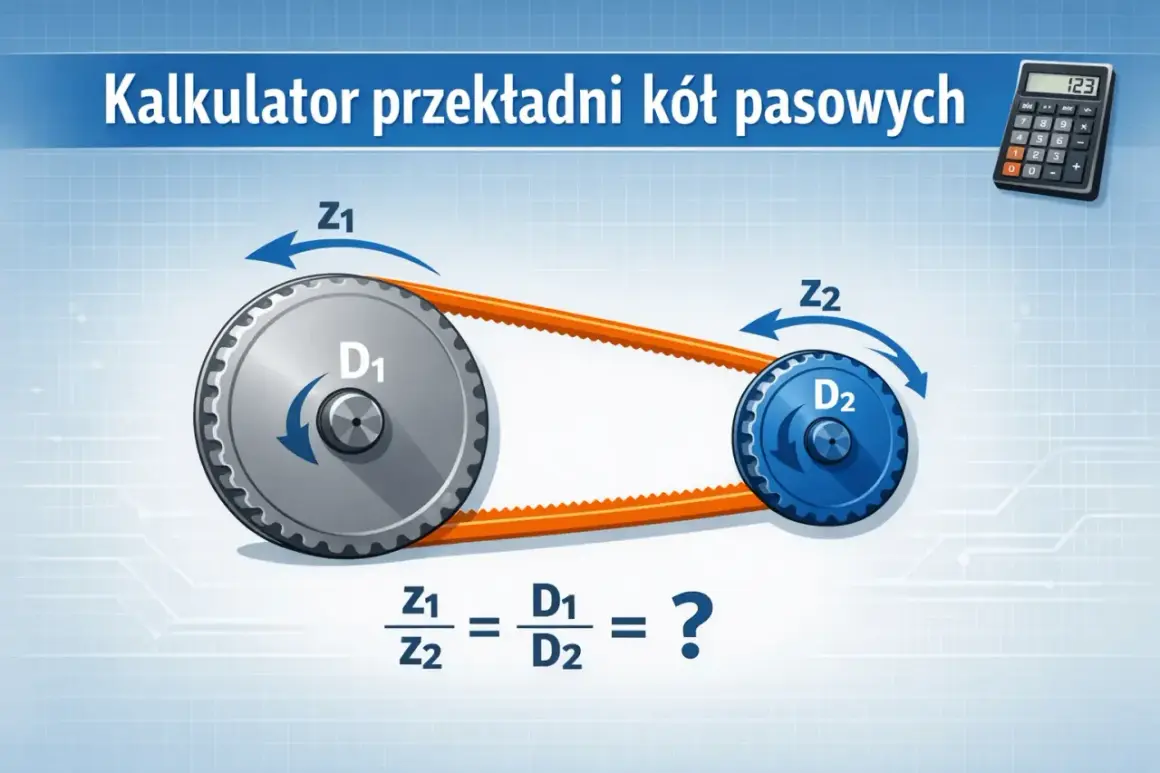

W przekładniach pasowych zamiast liczby zębów bierze się średnice robocze kół, a w łańcuchowych liczby zębów kół łańcuchowych. Przy zazębieniu zewnętrznym kierunek obrotu zmienia się na przeciwny, a przy poślizgu albo luzie wynik rzeczywisty może lekko odbiegać od obliczeń. Sama matematyka nie wystarczy jednak do wyboru napędu, bo najpierw trzeba wiedzieć, czy chcesz zwalniać, czy przyspieszać ruch.
Kiedy wybrać redukcję, a kiedy szybszy napęd
W warsztacie i w DIY najczęściej wygrywa prosty podział: jeśli potrzebujesz siły, wybierasz redukcję; jeśli potrzebujesz prędkości, wybierasz układ przyspieszający. Ja zwykle zaczynam od pytania o moment rozruchowy, bo to on zdradza, czy mechanizm ruszy płynnie, czy będzie się dławił przy pierwszym kontakcie z obciążeniem.
| Wybór | Co daje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Redukcja | mniej obrotów, więcej momentu | wkrętarka, wyciągarka, mieszadło do zapraw, brama przesuwna | większe gabaryty przy bardzo dużych redukcjach |
| Układ przyspieszający | więcej obrotów, mniej momentu | wentylator, lekki wirnik, szybki mechanizm pomocniczy | łatwiej przeciążyć silnik przy starcie |
| 1:1 | brak zmiany obrotów | gdy chcesz tylko przenieść ruch | nie rozwiązuje problemu z momentem |
W praktyce bardzo dobry układ to nie ten „najmocniejszy”, tylko ten, który odpowiada zadaniu. Wkrętarka na pierwszym biegu, rower pod górę czy mieszadło do gęstej zaprawy pokazują to bardzo wyraźnie: większa redukcja daje kontrolę, a zbyt mała kończy się męczeniem silnika i użytkownika. Kiedy już wiesz, jaki efekt chcesz uzyskać, sensownie jest porównać same typy przekładni.
Jakie przekładnie spotkasz najczęściej
Nie każda przekładnia zachowuje się tak samo, nawet jeśli na papierze daje podobny stosunek obrotów. Ja zwykle patrzę na nią przez pryzmat hałasu, serwisowania, miejsca montażu i odporności na obciążenie, bo czasem ważniejszy jest sam sposób pracy niż sucha liczba.
| Typ | Co zwykle daje | Mocne strony | Ograniczenia |
|---|---|---|---|
| Zębata | precyzyjny i stały stosunek obrotów | brak poślizgu, wysoka powtarzalność, dobra do kompaktowych napędów | wymaga dokładnego wykonania i smarowania |
| Pasowa | łagodną zmianę obrotów | cicha praca, prosty montaż, większa odległość między wałami | możliwy poślizg, mniejsza dokładność |
| Łańcuchowa | pewne przeniesienie ruchu | brak poślizgu, dobra trwałość przy obciążeniu | głośniejsza, wymaga naciągu i smarowania |
| Planetarna | dużą redukcję w małej obudowie | zwarta budowa, dobra gęstość momentu | bardziej złożona konstrukcja i wyższy koszt |
| Ślimakowa | bardzo duże obniżenie obrotów | kompaktowość, wygodna przy dużych redukcjach | trzeba pilnować strat i nie zakładać, że po odłączeniu napędu mechanizm sam się zatrzyma |
W warsztacie najczęściej wygrywa nie rozwiązanie „najbardziej techniczne”, tylko to, które da się dobrze ustawić, nasmarować i utrzymać. Jeśli układ ma pracować długo i pod zmiennym obciążeniem, sama liczba obrotów już nie wystarcza, bo równie ważna staje się trwałość. I właśnie tam najłatwiej popełnić kilka powtarzalnych błędów.
Najczęstsze błędy przy doborze napędu
- Mylenie obrotów z mocą. Szybszy wał nie oznacza automatycznie lepszego napędu, bo bez odpowiedniego momentu układ po prostu nie ruszy pod obciążeniem.
- Liczenie tylko katalogowego stosunku, bez sprawdzenia strat. W pasach, łożyskach i łańcuchach zawsze coś znika, więc wynik obliczeń jest punktem wyjścia, a nie gwarancją.
- Ignorowanie warunków startu. Mechanizm, który działa na pusto, może zaciąć się po dociążeniu, szczególnie przy mieszaniu, podnoszeniu albo rozruchu pod oporem.
- Zbyt duża redukcja w jednym stopniu. Często lepiej rozłożyć ją na dwa prostsze etapy, niż wciskać wszystko w jedno skrajne rozwiązanie.
- Brak uwzględnienia miejsca i geometrii. Jeśli koła są za duże albo osie za blisko, dobry rachunek nie uratuje projektu.
- Pominięcie serwisu. Łańcuch bez naciągu, pas bez kontroli i przekładnia bez smarowania szybko tracą parametry, nawet jeśli na starcie wyglądały dobrze.
Najlepiej działa tu prosta zasada: najpierw obciążenie, potem przestrzeń, dopiero na końcu konkretny typ elementów. Gdy to sprawdzisz, dobór napędu staje się znacznie prostszy.
Co sprawdzam, zanim zamknę projekt napędu
- Czy znam obroty, które mam uzyskać na wyjściu.
- Czy wiem, jaki moment jest potrzebny przy rozruchu i w pracy ciągłej.
- Czy wybrany układ mieści się w obudowie i nie wymusza niepotrzebnie dużych kół.
- Czy kierunek obrotu jest zgodny z tym, co ma robić mechanizm.
- Czy przewidziałem naciąg, smarowanie albo okresową regulację.
- Czy zostawiłem zapas na zużycie i drobne odchyłki od ideału.
Dobre przełożenie nie wygrywa dlatego, że wygląda imponująco na papierze. Wygrywa wtedy, gdy daje właściwy balans prędkości, momentu, gabarytu i obsługi, a w praktyce właśnie to decyduje, czy napęd będzie działał pewnie przez długi czas. Jeśli mam wskazać jedną zasadę do zapamiętania, to tę: najpierw zadanie mechanizmu, potem liczby, a dopiero na końcu konkretne koła i osie.
