Sprzęgło w maszynie nie jest dodatkiem, tylko elementem, który decyduje o tym, jak napęd przenosi moment, znosi błędy montażu i reaguje na przeciążenia. W praktyce rodzaje sprzęgieł różnią się nie tylko budową, ale też tym, czy mają pracować stale, załączać się pod kontrolą, czy chronić układ przy zablokowaniu. Od tego wyboru zależy cisza pracy, trwałość łożysk i to, czy napęd będzie wymagał ciągłych poprawek.
Najważniejsze różnice, które decydują o doborze
- Sprzęgła nierozłączne łączą wały na stałe i najlepiej sprawdzają się tam, gdzie napęd ma pracować bez przerw.
- Sprzęgła rozłączne służą do kontrolowanego załączania i odłączania napędu w trakcie cyklu.
- Sprzęgła bezpieczeństwa reagują same, gdy moment obrotowy przekroczy bezpieczny poziom.
- Dobór zaczynam od momentu, ale równie ważne są niewspółosiowość wałów, drgania i liczba startów.
- Do pomp, wentylatorów i prostych napędów warsztatowych bardzo często najlepiej sprawdzają się wersje elastyczne.
- Zły wybór zwykle nie kończy się od razu awarią, tylko szybszym zużyciem łożysk, hałasem i większymi drganiami.
Jak rozumiem podział sprzęgieł w maszynach
Najczytelniejszy podział, z którego sam korzystam przy ocenie napędu, nie zaczyna się od nazw katalogowych, tylko od pytania: czy element ma łączyć wały stale, pozwalać na załączanie i wyłączanie, czy odcinać napęd automatycznie przy przeciążeniu. To podejście od razu pokazuje, czego od sprzęgła naprawdę oczekuję w danej maszynie.
| Grupa | Co robi | Kiedy ma sens | Na co uważam |
|---|---|---|---|
| Nierozłączne | Łączy wały stale, bez odłączania w trakcie pracy | Stały napęd, praca ciągła, prosty układ | Niewspółosiowość i drgania szybko ujawniają słaby dobór |
| Rozłączne | Umożliwia kontrolowane załączanie i odłączanie napędu | Cykl pracy, start-stop, sterowanie procesem | Liczy się ciepło, zużycie elementów ciernych i powtarzalność |
| Samoczynne i bezpieczeństwa | Reaguje samo na stan pracy lub przeciążenie | Ryzyko zablokowania, ochrona wału, przekładni i silnika | Trzeba wiedzieć, jak wraca do pracy i jak się je resetuje |
Taki układ jest praktyczny, bo od razu kieruje mnie do właściwej grupy, zamiast mieszać wszystko pod jednym hasłem. To dobra mapa, ale największe różnice zaczynają się dopiero przy konkretnych konstrukcjach, więc przechodzę do sprzęgieł, które pracują stale.
Sprzęgła nierozłączne, gdy napęd ma pracować stale
W tej grupie wały mają być połączone bez przerwy. Najczęściej spotykam tu trzy podejścia: sztywne, samonastawne i elastyczne. Każde z nich rozwiązuje inny problem, a pomylenie ich w praktyce szybko kończy się nadmiernym obciążeniem łożysk albo niepotrzebnymi drganiami.
Sprzęgła sztywne
To najprostszy wariant: wały zachowują się niemal jak jeden element. Taki układ ma sens tylko wtedy, gdy osiowanie jest bardzo dobre, a konstrukcja nie pracuje na dużych drganiach. Zyskuję prostotę, niewiele elementów zużywalnych i mały koszt, ale nie dostaję żadnej tolerancji na błędy montażowe. W praktyce używam ich tam, gdzie geometria jest pod kontrolą i nie ma miejsca na „wybaczanie” odchyłek.
Sprzęgła samonastawne
Ta grupa kompensuje niewielkie błędy ustawienia wałów, zwłaszcza w osi i pod kątem. Sprzęgła zębate dobrze znoszą większy moment, ale zwykle wymagają smarowania i starannego montażu. Łańcuchowe są proste i dość tolerancyjne, choć nie pracują tak gładko jak najlepsze wersje elastyczne. Zależnie od producenta granice tej grupy bywają opisywane różnie, więc patrzę nie na samą nazwę, tylko na realną tolerancję i warunki pracy.
Sprzęgła elastyczne
Tu trafiają m.in. sprzęgła kłowe, palcowe, oponowe i mieszkowe. To najczęściej wybierana grupa do pomp, wentylatorów, mniejszych linii transportowych i prostych napędów warsztatowych, bo potrafi tłumić drgania i łagodzić skutki drobnych odchyłek. Warto jednak pamiętać, że elastyczny element nie naprawi złego osiowania. On je tylko częściowo amortyzuje. W przypadku sprzęgieł mieszkowych ważna jest dodatkowo bardzo mała podatność skrętna, więc nadają się tam, gdzie liczy się precyzja, a nie miękkie prowadzenie napędu.
Jeśli mam wskazać jedną zasadę z tej grupy, to jest ona prosta: sztywne sprzęgło nie koryguje błędów, a elastyczne nie powinno ich maskować. Ta różnica prowadzi prosto do sprzęgieł, które załączają napęd tylko wtedy, kiedy naprawdę trzeba.
Sprzęgła rozłączne i cierne, kiedy napęd trzeba włączać pod kontrolą
Gdy maszyna ma pracować cyklicznie, samo stałe połączenie wałów przestaje wystarczać. Wtedy liczy się sposób załączania, płynność rozruchu i to, czy napęd ma ruszać bez szarpnięcia. W tej grupie najważniejsze są rozwiązania cierne oraz warianty sterowane, bo to one najlepiej sprawdzają się w układach z częstym start-stopem.

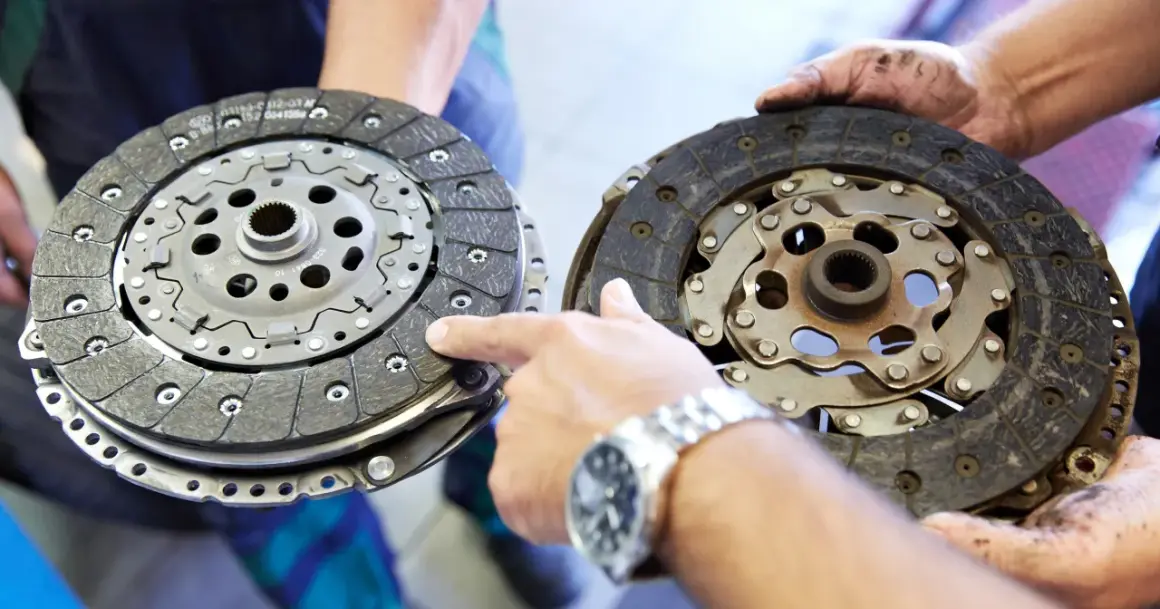

Cierne, suche i mokre
Sprzęgła cierne przenoszą moment przez tarcie. Wersje suche są prostsze i dają wyraźniejsze, bardziej bezpośrednie załączenie. Wersje mokre lepiej odprowadzają ciepło i zwykle lepiej znoszą częste cykle. Jeśli patrzę na maszynę, która ma ruszać wielokrotnie w ciągu zmiany, to właśnie tu najczęściej szukam rozwiązania. Cierne sprzęgło jest użyteczne wtedy, gdy trzeba zapanować nad momentem rozruchowym, a nie tylko włączyć napęd „na raz”.
Elektromagnetyczne
To dobre rozwiązanie tam, gdzie potrzebuję szybkiego i powtarzalnego sterowania. Sprawdzają się w automatyce, urządzeniach zdalnie sterowanych i maszynach, w których załączanie ma być precyzyjne. Ich zaletą jest wygoda integracji z układem sterowania, a ograniczeniem bywa zależność od zasilania i warunków termicznych. W praktyce cenię je za to, że dobrze wpisują się w cykliczne procesy, ale nie zawsze są najlepszym wyborem do ciężkiego, mocno udarowego napędu.
Pneumatyczne i hydrauliczne
Te wersje wybiera się wtedy, gdy maszyna i tak korzysta z powietrza lub oleju jako medium roboczego, albo gdy potrzebna jest większa siła załączenia. W cięższych układach ważniejsza od wygody obsługi bywa płynność przejścia między stanami pracy. To rozwiązania bardziej „inżynierskie” niż warsztatowe, ale w odpowiednim układzie potrafią działać bardzo stabilnie.
Ta grupa pokazuje jedną ważną rzecz: w napędzie nie zawsze chodzi o samą transmisję mocy. Czasem ważniejsze jest to, jak napęd wchodzi w obciążenie i kto ma nim sterować. Z tego już bardzo blisko do układów, które reagują samoczynnie.
Sprzęgła samoczynne i bezpieczeństwa, gdy napęd ma reagować sam
To kategoria, którą wielu użytkowników wrzuca do jednego worka z klasycznymi sprzęgłami, a szkoda, bo tutaj główną rolę gra automatyczna reakcja układu. Nie chodzi już o wygodę operatora, tylko o to, by maszynę odciąć od ryzyka zanim dojdzie do uszkodzenia.
Przeciążeniowe
Sprzęgła przeciążeniowe rozłączają napęd albo zaczynają się ślizgać wtedy, gdy moment przekroczy bezpieczną wartość. To bardzo praktyczne zabezpieczenie w przenośnikach, mieszarkach, podajnikach i napędach, które potrafią się zablokować. W mojej ocenie to jedna z tych rzeczy, które docenia się dopiero po pierwszym poważnym zacięciu, bo oszczędza nie tylko sam element, ale też przekładnię i silnik.
Jednokierunkowe
Te rozwiązania przenoszą napęd tylko w jedną stronę. Używa się ich tam, gdzie mechanika ma zapobiec cofaniu albo gdzie ruch w przeciwnym kierunku ma być swobodny. To mniej spektakularny, ale bardzo użyteczny typ sprzęgła, zwłaszcza w układach pomocniczych i kompaktowych mechanizmach.
Przeczytaj również: Sprawdź parametry i wybierz mądrze! Po tych cechach poznasz dobre glebogryzarki elektryczne
Odśrodkowe
Sprzęgła odśrodkowe załączają się wraz ze wzrostem prędkości obrotowej. Dają łagodny start i są przydatne w prostszych napędach, ale nie zastępują dobrze dobranego układu przemysłowego, jeśli obciążenie jest trudne, zmienne albo mocno udarowe. W praktyce traktuję je jako rozwiązanie specjalistyczne, a nie uniwersalne.
Ta grupa jest mniej o komfortowym prowadzeniu napędu, a bardziej o tym, żeby układ sam zareagował na zagrożenie. Żeby jednak wybrać właściwy model, nie wystarczy znać nazwę. Trzeba jeszcze sprawdzić kilka rzeczy, które w katalogu łatwo przeoczyć.
Jak dobrać właściwy model bez zgadywania
Dobór zaczynam od momentu, ale nigdy na nim nie kończę. W praktyce ważne są też błędy ustawienia wałów, charakter rozruchu, drgania, środowisko pracy i to, czy sprzęgło ma być serwisowane w prosty sposób. Jeśli pomijam te elementy, nawet dobry katalogowo model potrafi pracować gorzej niż tańszy, ale lepiej dopasowany odpowiednik.
| Kryterium | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Moment i rozruch | Czy start jest lekki, ciężki czy udarowy | Od tego zależy, czy wystarczy model elastyczny, czy potrzebna jest większa odporność lub zabezpieczenie |
| Niewspółosiowość | Odchyłki osiowe, promieniowe i kątowe | Zbyt sztywne sprzęgło szybko przenosi problem na łożyska i uszczelnienia |
| Drgania i hałas | Czy napęd pracuje spokojnie, czy ma pulsacje | Elastyczne lub mieszkowe konstrukcje mogą poprawić kulturę pracy całego układu |
| Warunki środowiskowe | Temperatura, pył, olej, wilgoć, chemia | Materiał, wkładka i smarowanie muszą pasować do otoczenia |
| Serwis | Czy da się łatwo wymienić wkładkę, nasmarować element lub zdjąć piastę | Przy częstej eksploatacji prosty serwis często oszczędza więcej niż niższa cena zakupu |
| Tryb pracy | Praca ciągła, cykliczna, start-stop, ryzyko zacięcia | To właśnie tryb pracy decyduje, czy lepsze będzie sprzęgło stałe, rozłączne czy przeciążeniowe |
Jeśli mam wątpliwości, wolę wybrać konstrukcję bardziej tolerancyjną dla układu, ale nie „przestrzelać” sztywności. W materiałach technicznych doboru nie sprowadza się tylko do mocy silnika, bo liczy się też dynamika maszyny i sposób startu. To właśnie ten etap oddziela sensowny wybór od zgadywania, a zarazem prowadzi do najczęstszych błędów, które później kosztują najwięcej.
Najczęstsze błędy, które przyspieszają awarie
Najdroższe pomyłki przy sprzęgłach zwykle nie wyglądają groźnie na początku. Na starcie wszystko działa, ale po kilku tygodniach pojawia się hałas, grzanie łożysk albo wyraźne drgania. W takich sytuacjach problem bardzo często zaczyna się wcześniej niż w samym sprzęgle.
- Traktowanie elastycznego sprzęgła jak korektora błędów montażowych. Ono może zamortyzować drobne odchyłki, ale nie zastąpi prawidłowego ustawienia wałów.
- Dobór wyłącznie po momencie nominalnym. Rozruch, udary i liczba startów potrafią całkowicie zmienić wymagania napędu.
- Ignorowanie temperatury, pyłu i chemii. W brudnym lub gorącym środowisku wkładka i smarowanie zużywają się szybciej, niż pokazuje katalog.
- Wybór zbyt sztywnej konstrukcji. Takie sprzęgło może przenieść problem na łożyska, uszczelnienia i sam silnik.
- Brak kontroli montażu. Luz na połączeniu, źle dobrany wpust albo niedokładne dokręcenie śrub potrafią zniszczyć dobry model w krótkim czasie.
- Pomijanie luzu skrętnego w układach precyzyjnych. W napędach pomiarowych, serwo i obrabiarkach to nie detal, tylko parametr, który zmienia zachowanie całej maszyny.
Jeśli po wymianie sprzęgła łożyska nadal grzeją się albo pojawiają się przecieki na uszczelnieniach, najpierw wracam do osiowania, a dopiero potem do samego modelu. To prosta zasada, ale w praktyce oszczędza najwięcej nerwów. Z niej już naturalnie przechodzę do tego, co najczęściej sprawdza się w konkretnych maszynach.
Jakie rozwiązania sprawdzają się w konkretnych maszynach
W praktyce najlepiej myśleć nie kategoriami katalogowymi, tylko konkretną maszyną. Inaczej dobiera się sprzęgło do pompy, inaczej do mieszarki, a jeszcze inaczej do precyzyjnego napędu w obrabiarce. To właśnie zastosowanie najszybciej pokazuje, czy potrzebuję sztywności, elastyczności, czy ochrony przeciążeniowej.
| Maszyna | Co zwykle działa | Dlaczego |
|---|---|---|
| Pompy i wentylatory | Sprzęgła kłowe, palcowe, oponowe | Łagodzą drgania i wybaczają drobne błędy montażowe |
| Przenośniki i podajniki | Rozwiązania elastyczne z zabezpieczeniem przeciążeniowym | Przy zacięciu nie przenoszą całej szkody dalej w napędzie |
| Mieszarki, betoniarki, prasy | Sprzęgła zębate, przeciążeniowe lub mocne elastyczne | Układ musi znosić wysoki moment i udary |
| Obrabiarki i napędy precyzyjne | Sprzęgła mieszkowe, tarczowe, czasem sztywne | Liczy się niski luz skrętny i stabilność ruchu |
| Proste napędy warsztatowe i DIY | Elastyczne kłowe lub palcowe z wkładką elastomerową | Łatwo je zamontować, serwisować i dobrać do typowego silnika elektrycznego |
W warsztacie najczęściej wygrywa rozwiązanie umiarkowane: elastyczne, proste w montażu i wystarczająco odporne na drobne błędy ustawienia. To nie jest najbardziej efektowny wybór, ale często najbardziej rozsądny. Zostaje już tylko ostatnia rzecz: co sprawdzić przed zamówieniem, żeby nie wracać do tematu po tygodniu.
Co jeszcze sprawdzam przed zamówieniem, żeby temat zamknąć za jednym razem
Zanim kupię sprzęgło, zawsze sprawdzam średnicę wału, sposób mocowania, długość piasty i to, czy element da się zamontować bez rozbierania połowy napędu. To są detale, ale w praktyce właśnie one decydują o tym, czy część pasuje od razu, czy zaczyna się przeróbka i dodatkowe koszty.
Patrzę też na dopuszczalną prędkość, zakres temperatury pracy, odporność na pył i olej oraz dostępność wkładek albo elementów ciernych. Jeżeli napęd ma pracować długo i bez nadzoru, wybieram model, który da się obsłużyć szybko i bez specjalistycznych narzędzi. W układach precyzyjnych ważny jest jeszcze luz skrętny, bo to on często decyduje o jakości całego ruchu.
W praktyce najlepszy wybór robię w kolejności: najpierw geometria wałów, potem charakter obciążenia, następnie warunki pracy, a dopiero na końcu cena. Jeśli odwrócę tę kolejność, sprzęgło zwykle tylko maskuje problem, zamiast go rozwiązać. I właśnie dlatego przy napędach liczy się nie sama nazwa części, ale to, jak zachowuje się cały układ po złożeniu.
