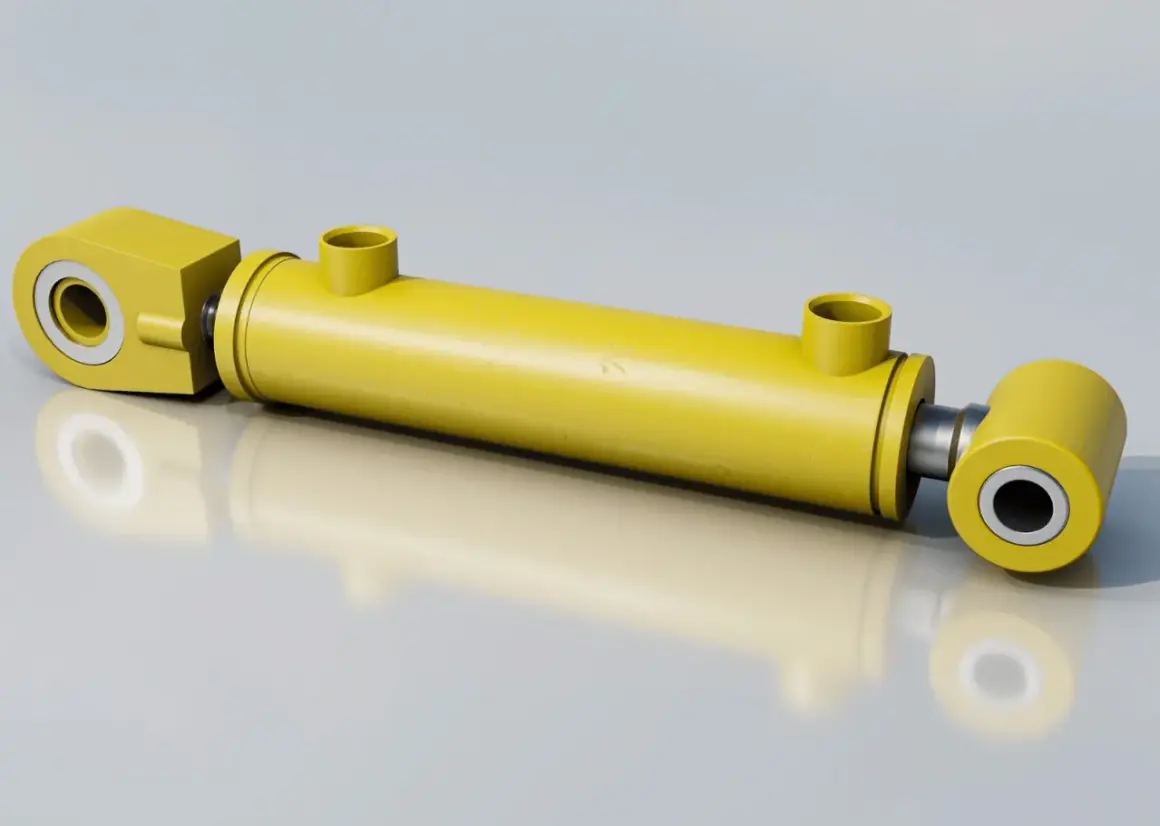

W układach podnoszenia, docisku i prostych mechanizmach roboczych liczy się nie tylko sama siła, ale też prostota całego napędu. Siłownik hydrauliczny jednostronnego działania działa właśnie tak: wysuwa tłoczysko pod ciśnieniem oleju, a wraca dzięki sprężynie, ciężarowi ładunku albo samej konstrukcji układu. W tym tekście pokazuję, jak to rozwiązanie pracuje, gdzie ma największy sens, jak je dobrać i na jakie błędy uważać, żeby nie przepłacić ani nie kupić zbyt słabego modelu.
Najważniejsze informacje, które ułatwią wybór właściwego cylindra
- Jedna strona pracy oznacza wysuw pod ciśnieniem, a powrót realizowany mechanicznie, grawitacyjnie albo przez obciążenie.
- Największa przewaga to prostsza budowa, mniej elementów do serwisu i zwykle niższy koszt zakupu.
- Najważniejszy dobór opiera się na sile, skoku, sposobie montażu i tym, czy cylinder ma wracać szybko czy kontrolowanie.
- W zastosowaniach warsztatowych i rolniczych taki układ sprawdza się świetnie tam, gdzie trzeba podnieść, docisnąć albo przemieścić element tylko w jedną stronę.
- Do pracy wymagającej kontroli w obu kierunkach lepszy bywa cylinder dwustronny, zwłaszcza przy ciężkim ładunku i częstych cyklach.
- W 2026 roku ceny prostszych modeli na polskim rynku zaczynają się zwykle od kilkuset złotych, a wersje przemysłowe i dłuższoskokowe kosztują wyraźnie więcej.

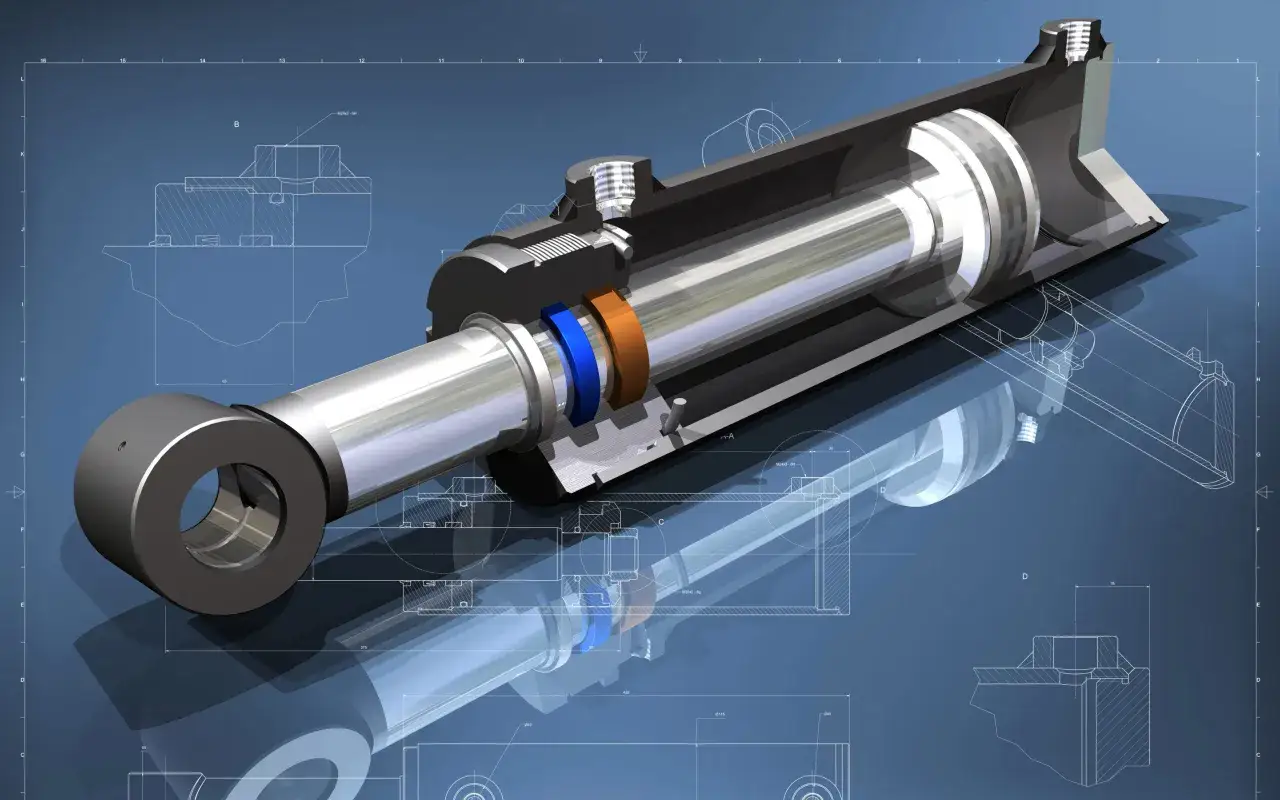

Jak działa siłownik jednostronny i skąd bierze się jego prostota
Ja patrzę na ten typ napędu jak na rozwiązanie, które robi jedną rzecz, ale robi ją dobrze. Olej hydrauliczny trafia do jednej komory, naciska na tłok i powoduje wysuw tłoczyska. W praktyce oznacza to jeden kierunek pracy pod ciśnieniem i brak potrzeby prowadzenia oleju do drugiej strony cylindra.
Wysuw pod ciśnieniem
W chwili podania oleju energia ciśnienia zamienia się w ruch liniowy. To właśnie dlatego cylinder jednostronny tak dobrze sprawdza się przy podnoszeniu, dociskaniu albo przesuwaniu elementu o dużej masie. Im większa powierzchnia tłoka i wyższe ciśnienie robocze, tym większa siła wysuwu.
Powrót tłoczyska
Powrót nie jest już realizowany hydraulicznie. Najczęściej odpowiada za niego sprężyna powrotna, ciężar samego ładunku albo grawitacja, jeśli układ pracuje w pionie. To ważne: jeśli cylinder ma pracować poziomo lub z bardzo ciężkim elementem, sam powrót grawitacyjny może nie wystarczyć i wtedy trzeba dobrać wersję ze sprężyną albo zmienić koncepcję układu.
Ta prostota ma swoją cenę, ale też dużą zaletę: mniej portów, mniej przewodów i mniej rzeczy, które mogą przeciekać lub się rozregulować. To naturalnie prowadzi do pytania, gdzie taki cylinder naprawdę daje przewagę.
Gdzie sprawdza się najlepiej w warsztacie i maszynach
W praktyce najczęściej widzę go tam, gdzie ruch ma być mocny, przewidywalny i jednostronny. Jeśli układ ma tylko unieść, docisnąć albo wypchnąć detal, cylinder jednostronny zwykle wygrywa prostotą i ceną. Jeśli ma też precyzyjnie wracać pod obciążeniem, trzeba już myśleć szerzej.
- Prasy warsztatowe i ściskarki - tu liczy się mocny docisk i nieskomplikowana obsługa. Jednostronny cylinder dobrze pasuje do takiego profilu pracy.
- Wywrotki, przyczepy i klapy - ruch w jedną stronę jest naturalny, bo element ma się podnieść, a potem opaść lub wrócić po rozładunku.
- Łuparki do drewna - siła wysuwu ma tu większe znaczenie niż błyskawiczny, kontrolowany powrót.
- Proste podnośniki i stoły robocze - szczególnie wtedy, gdy konstrukcja sama pomaga w powrocie albo nie trzeba bardzo szybkiego cyklu.
- Rolnictwo i maszyny terenowe - w wielu zastosowaniach ważna jest odporność na brud, pył i intensywną eksploatację, a prostszy układ jest zwyczajnie łatwiejszy w utrzymaniu.
- DIY i małe projekty warsztatowe - przy własnej prasie, docisku lub lekkim układzie podnoszącym mniej elementów oznacza mniej punktów awarii.
Nie każdy projekt skorzysta jednak na tej prostocie. Przy doborze trzeba zejść z poziomu „mniej więcej” do konkretnych parametrów, bo to one decydują, czy cylinder będzie pracował spokojnie, czy zacznie szybko rozczarowywać.
Jak dobrać siłę, skok i sposób powrotu bez przepłacania
Dobór zaczynam zawsze od pytania: co dokładnie ma się ruszyć, z jaką siłą i na jaką odległość. Dopiero potem patrzę na średnicę tłoka, długość skoku, sposób mocowania i źródło zasilania. Sama nazwa modelu niewiele mówi, jeśli nie wiesz, w jakim układzie ma pracować.
Siła zależy od powierzchni tłoka i ciśnienia
Uproszczony wzór jest prosty: F ≈ p × A, czyli siła to ciśnienie razy powierzchnia tłoka. Dla przykładu cylinder z tłokiem o średnicy 50 mm przy ciśnieniu 200 bar daje około 39 kN, czyli mniej więcej 4 tony siły. Przy 80 mm i tym samym ciśnieniu wychodzi około 100 kN, czyli w przybliżeniu 10 ton. W realnym układzie część energii tracisz na tarcie i opory, więc traktuję to jako punkt wyjścia, a nie obietnicę z katalogu.
Skok nie może być wybierany „na zapas” bez sprawdzenia gabarytów
Dłuższy skok brzmi atrakcyjnie, ale często oznacza dłuższy cylinder, większe gabaryty i wyższą cenę. W małej prasie albo w warsztatowym podnośniku lepiej czasem wybrać krótszy skok i dobrze ustawić mechanikę niż kupować zbyt duży element, który nie zmieści się w konstrukcji. Ja zawsze sprawdzam nie tylko sam skok, ale też długość całkowitą w pozycji wsuniętej i wysuniętej.
Przeczytaj również: IP44 - Kiedy wystarczy, a kiedy potrzebujesz więcej?
Sposób powrotu musi pasować do montażu
Jeśli cylinder ma wracać pod ciężarem ładunku, najlepiej działa to w układach pionowych. Przy montażu poziomym lub pod kątem bezpieczniej założyć sprężynę powrotną albo zaprojektować dodatkowe wspomaganie. To drobny szczegół, który w praktyce robi ogromną różnicę: źle dobrany powrót powoduje ospały ruch, niedomykanie albo konieczność ręcznego „pomagania” układowi.
Gdy te trzy rzeczy są policzone, pojawia się pytanie, czy jednostronny cylinder jest w ogóle najlepszym wyborem. I tu porównanie z wersją dwustronną naprawdę ma sens.
Kiedy lepszy będzie cylinder dwustronny
Jednostronny cylinder nie jest gorszy. Jest po prostu bardziej wyspecjalizowany. Jeśli potrzebujesz tylko mocnego wysuwu i akceptujesz prostszy powrót, będzie bardzo rozsądnym wyborem. Jeśli jednak układ ma pracować cyklicznie, z pełną kontrolą ruchu w obie strony, wersja dwustronna często wygrywa technicznie.
| Cecha | Cylinder jednostronny | Cylinder dwustronny | Co to oznacza w praktyce |
|---|---|---|---|
| Kierunek pracy | Siła tylko podczas wysuwu | Siła przy wysuwie i powrocie | Dwustronny daje większą kontrolę nad ruchem całego cyklu |
| Powrót tłoka | Sprężyna, grawitacja lub obciążenie | Hydrauliczny, sterowany | Przy ciężkim ładunku powrót bywa szybszy i pewniejszy w wersji dwustronnej |
| Złożoność układu | Niższa | Wyższa | Jednostronny jest prostszy w montażu i zwykle łatwiejszy w serwisie |
| Koszt | Zwykle niższy | Zwykle wyższy | Przy prostych zadaniach można sporo zaoszczędzić |
| Najlepsze zastosowanie | Docisk, podnoszenie, wywrót, proste prace liniowe | Precyzyjne pozycjonowanie, częste cykle, kontrolowany powrót | Wybór zależy od tego, co ważniejsze: prostota czy sterowanie |
| Ryzyko kompromisu | Słabsza kontrola cofania | Więcej elementów do obsługi | W jednostronnym lepiej nie oczekiwać zachowania jak z siłownika precyzyjnego |
Jeśli musisz podnosić ładunek i zaraz potem wracać do punktu startowego w sposób powtarzalny, ja raczej skłaniałbym się ku wersji dwustronnej. Ale jeśli konstrukcja ma być prosta, tania i odporna na terenową eksploatację, jednostronny cylinder wciąż ma bardzo mocne argumenty. To prowadzi wprost do błędów, które widuję najczęściej przy montażu i użytkowaniu.
Najczęstsze błędy przy montażu i eksploatacji
Większość problemów z tym typem napędu nie wynika z „wady siłownika”, tylko z niedopasowania go do zadania. W warsztacie najczęściej widzę powtarzające się pomyłki, które można wyłapać jeszcze przed zakupem albo pierwszym uruchomieniem.
- Dobór tylko po tonach - sama deklarowana siła nic nie mówi, jeśli nie sprawdzisz ciśnienia roboczego, średnicy tłoka i strat w układzie.
- Zbyt długi skok w zbyt małej konstrukcji - cylinder fizycznie się nie mieści albo pracuje na granicy bezpiecznego wysunięcia.
- Ignorowanie sposobu powrotu - grawitacja działa świetnie tylko wtedy, gdy układ jest ustawiony tak, by naprawdę mogła działać.
- Brak mechanicznego podparcia ładunku - jeśli po utracie ciśnienia wszystko opiera się wyłącznie na hydraulice, ryzyko jest niepotrzebnie duże.
- Brudny olej i słaba filtracja - zanieczyszczenia przyspieszają zużycie uszczelnień i prowadzą do przecieków.
- Boczne obciążenie tłoczyska - cylinder lubi pracę osiową; gdy jest „ciągnięty” pod kątem, szybciej zużywa prowadzenia i uszczelnienia.
- Zbyt szybkie cofanie przy ciężkim elemencie - powrót sprężynowy nie zawsze daje pełną kontrolę, zwłaszcza w długim skoku.
Jeśli miałbym wskazać jeden problem, który najczęściej skraca życie takiego układu, byłaby to kombinacja brudu i nieosiowego montażu. To nie brzmi spektakularnie, ale właśnie takie „drobiazgi” potrafią zabić dobry cylinder dużo szybciej niż sama intensywna praca. Dlatego przed zakupem wolę sprawdzić kilka parametrów jeszcze raz, spokojnie i bez pośpiechu.
Co sprawdzić przed zakupem, żeby nie kupić zbyt słabego modelu
Na rynku polskim w 2026 roku prostsze modele do lekkich i średnich prac można znaleźć zwykle w okolicach 300-500 zł, solidniejsze lub dłuższoskokowe wersje często kosztują 700-1500 zł i więcej. Cena rośnie wraz z siłą, długością skoku, jakością wykonania, marką i tym, czy cylinder ma pracować w zastosowaniach rolniczych, warsztatowych czy przemysłowych.
Przed zakupem sprawdzam zawsze te cztery rzeczy:
- Jaka siła jest potrzebna naprawdę - nie „na wszelki wypadek”, tylko pod konkretny ciężar i konkretną geometrię układu.
- Jaki skok jest rzeczywiście potrzebny - z zapasem na ruch roboczy, ale bez niepotrzebnego przewymiarowania.
- W jaki sposób cylinder ma wracać - sprężyna, grawitacja czy obciążenie; to decyduje o zachowaniu całej maszyny.
- Czy mocowania i króćce pasują do istniejącej konstrukcji - nawet dobry siłownik jest bezużyteczny, jeśli trzeba wszystko przerabiać.
Jeżeli po tej liście nadal masz wątpliwości, wróciłbym do jednego prostego pytania: czy układ ma tylko wykonać mocny ruch w jedną stronę, czy ma też pracować precyzyjnie i powtarzalnie po obu stronach cyklu. W pierwszym przypadku cylinder jednostronny zwykle będzie rozsądnym i ekonomicznym wyborem, w drugim lepiej od razu celować w rozwiązanie z pełną kontrolą hydrauliczną.
