Sprężone powietrze w układzie pneumatycznym musi być czyste, stabilne i dopasowane do konkretnego odbiornika, bo inaczej szybko pojawiają się spadki ciśnienia, wilgoć w przewodach i szybsze zużycie elementów. Właśnie temu służy zespół przygotowania powietrza: oczyszcza medium, reguluje jego parametry i, gdy trzeba, podaje delikatną mgłę olejową. Poniżej wyjaśniam, jak działa, jak dobrać go do warsztatu albo maszyny oraz gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze informacje w skrócie
- Filtr usuwa pył, rdzę i skropliny, ale nie usuwa pary wodnej, więc przy dużej wilgotności sam filtr nie wystarczy.
- Reduktor utrzymuje stałe ciśnienie robocze, nawet gdy instalacja nadrzędna pracuje nierówno.
- Smarownica jest potrzebna tylko tam, gdzie producent urządzenia dopuszcza lub wymaga smarowania mgłą olejową.
- W wielu warsztatach wystarcza układ FR, czyli filtr i reduktor, bez trzeciego elementu.
- Za mały przekrój, zabrudzony wkład filtracyjny albo źle ustawiony regulator powodują spadek wydajności całej instalacji.
Jak działa zespół przygotowania powietrza i co zmienia w instalacji
W praktyce sprężone powietrze rzadko jest od razu gotowe do pracy. Po kompresji niesie pył, ślady oleju, krople kondensatu i wahania ciśnienia, a to oznacza gorszą pracę zaworów, siłowników i narzędzi ręcznych. Dlatego w pneumatyce tak ważne jest przygotowanie medium przed podaniem go dalej do odbiornika.

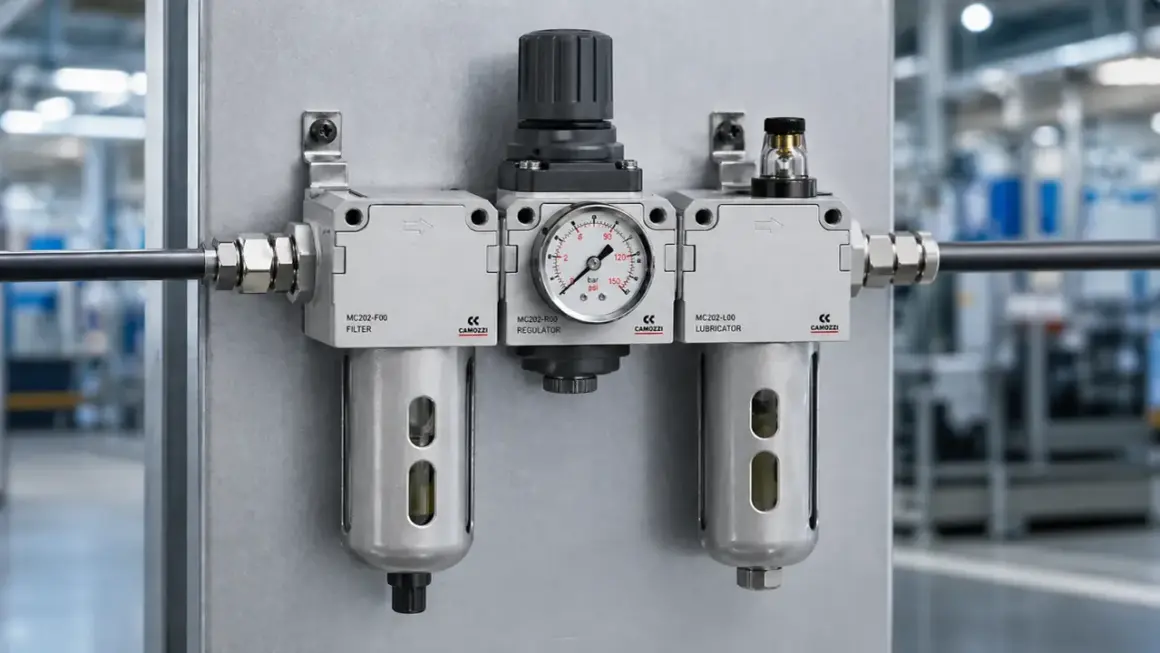

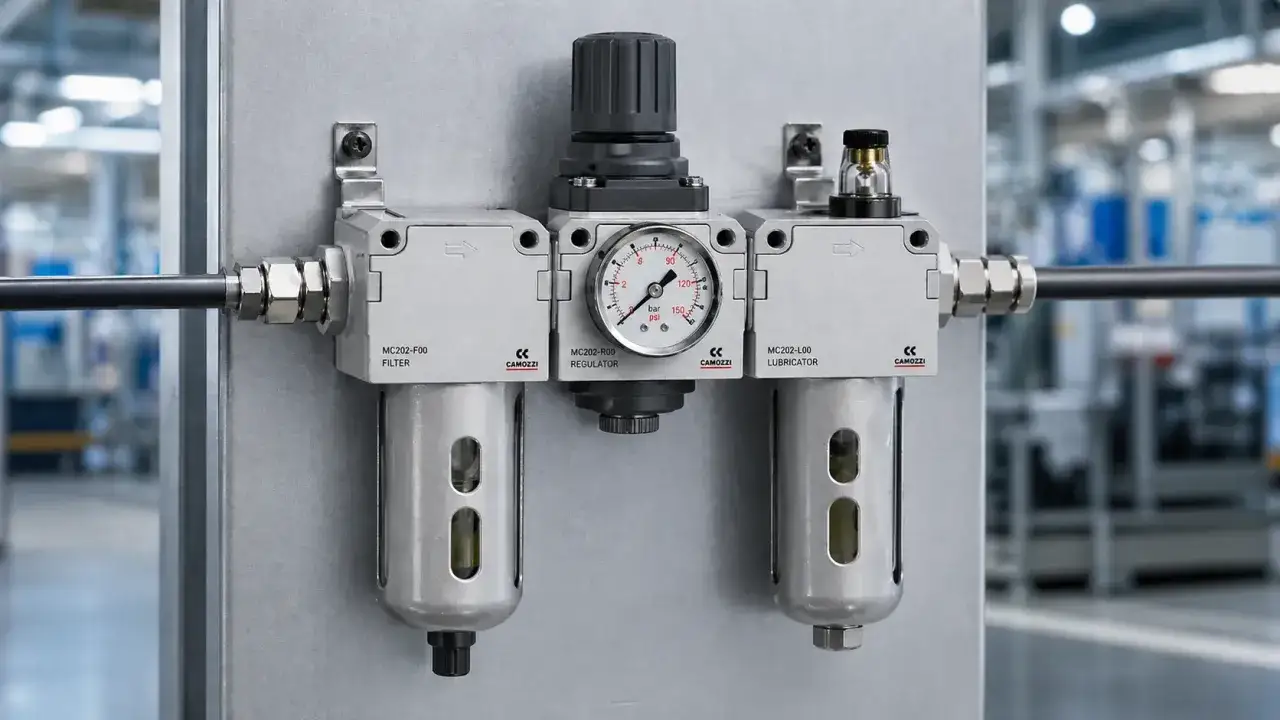

Jak podają materiały ZPE, w takim układzie powinien znaleźć się filtr z oddzielaczem skroplin, zawór redukcyjny z manometrem oraz - w razie potrzeby - smarownica. To prosta logika, ale bardzo skuteczna: najpierw oczyszczenie, potem ustabilizowanie ciśnienia, a dopiero na końcu ewentualne smarowanie. Dzięki temu elementy wykonawcze pracują powtarzalnie, a cały układ jest mniej wrażliwy na skoki parametrów zasilania.
W efekcie zyskujesz nie tylko lepszą kulturę pracy, ale też mniejsze zużycie uszczelnień, mniejszą liczbę awarii i bardziej przewidywalne działanie narzędzi. Gdy już wiadomo, po co ten układ istnieje, warto rozebrać go na części i zobaczyć, co faktycznie robi każdy element.
Co robi filtr, reduktor i smarownica
W układzie pneumatycznym każdy z tych elementów ma inne zadanie i nie warto traktować ich jak przypadkowego zestawu akcesoriów. To właśnie ich kolejność i dobór decydują o tym, czy instalacja będzie działać lekko, czy zacznie się dusić przy większym poborze powietrza.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Filtr z oddzielaczem skroplin | Wyłapuje cząstki stałe, olejowy aerozol i usuwa kondensat w postaci cieczy | Stopień filtracji, pojemność kubka, sposób spustu skroplin, spadek ciśnienia |
| Reduktor ciśnienia z manometrem | Utrzymuje zadane ciśnienie robocze za sobą, niezależnie od wahań w instalacji | Zakres regulacji, dokładność, wydajność przepływowa, czytelność manometru |
| Smarownica | Dodaje do strumienia powietrza mgłę olejową tam, gdzie jest to wymagane | Czy odbiornik naprawdę potrzebuje smarowania, oraz jaka ilość oleju jest zalecana |
W praktyce filtr nie usuwa pary wodnej, więc jeśli instalacja pracuje w wilgotnym otoczeniu albo przewody są długie, sam blok FRL nie rozwiąże całego problemu. Tubes International przypomina też o ważnej zasadzie: nastawę reduktora warto ustawiać od dołu, zamiast „przestrzeliwać” wartość i schodzić w dół. To drobiazg, ale pozwala ustawić ciśnienie precyzyjniej i bez niepotrzebnych skoków.
Smarownicę traktuję z ostrożnością. W starszych narzędziach pneumatycznych bywa potrzebna, ale w wielu nowoczesnych układach olej w powietrzu jest zbędny, a czasem wręcz kłopotliwy. Jeśli urządzenie pracuje na sucho, lepiej nie dodawać smarowania „na wszelki wypadek”. Następny krok to dobór całego zestawu do realnych warunków pracy.
Jak dobrać zestaw do warsztatu i maszyny
Najpierw patrzę na trzy rzeczy: wymagane ciśnienie, przepływ i jakość powietrza, jakiej potrzebuje odbiornik. Dopiero potem ma sens wybór konkretnego modułu. Sama średnica gwintu nie wystarczy, bo zbyt mały zestaw potrafi zdusić instalację, nawet jeśli „pasuje” mechanicznie.
| Kryterium | Co wybrać | Dlaczego to ma znaczenie |
|---|---|---|
| Ciśnienie robocze | Zakres zgodny z narzędziem, zwykle okolice 6-8 bar w warsztacie | Zbyt wysokie ciśnienie zwiększa zużycie, hałas i ryzyko uszkodzeń |
| Przepływ | Dobierany do największego jednoczesnego poboru powietrza | Za mały przepływ daje spadki i „dławienie” narzędzi |
| Przyłącze | Najczęściej G1/4 do lekkich zastosowań, G3/8 lub G1/2 przy większym poborze | Węższy przekrój ogranicza wydajność całej linii |
| Filtracja | 5 µm lub 20 µm, zależnie od wymagań aplikacji | Im delikatniejszy układ, tym ważniejsze czystsze powietrze |
| Smarowanie | Tylko jeśli producent odbiornika tego wymaga | Niepotrzebny olej bywa większym problemem niż jego brak |
W małym warsztacie do pojedynczego narzędzia często wystarcza kompaktowy moduł FR z przyłączem 1/4". Przy dłuższej linii, większym poborze albo pracy kilku odbiorników naraz sensowniejszy jest większy przekrój i lepszy zapas przepływu. To właśnie tutaj wielu użytkowników przepłaca nie przez zakup drogiego zestawu, ale przez zakup zbyt małego.
Jeśli w grę wchodzi wilgotne powietrze, nie zakładałbym, że sam filtr wystarczy. W takich warunkach trzeba myśleć o osuszaniu albo o ograniczeniu długości i spadków w instalacji. Gdy dobór jest już sensowny, liczy się jeszcze montaż i pierwsze ustawienie.
Montaż i pierwsze ustawienie bez typowych potknięć
Najczęściej problemy zaczynają się nie od samego produktu, tylko od tego, jak został zamontowany. Z mojego doświadczenia wynika, że nawet dobry zestaw potrafi pracować źle, jeśli jest odwrócony, źle ustawiony albo zamontowany w miejscu, gdzie trudno odprowadzić kondensat.
- Sprawdź kierunek przepływu zaznaczony na korpusie. To banalne, ale nadal zdarza się zaskakująco często.
- Ustaw moduł tak, by manometr był dobrze widoczny, a spust skroplin miał wygodny dostęp.
- Jeśli instalacja ma osuszacz, umieść go przed blokiem filtrująco-redukcyjnym, a nie odwrotnie.
- Nastaw ciśnienie stopniowo, najlepiej od niższej wartości do docelowej.
- Po uruchomieniu sprawdź, czy po kilku minutach pracy nie pojawia się nadmierny spadek ciśnienia.
Warto też pamiętać o jednej praktycznej zasadzie: reduktor ma utrzymać stabilne ciśnienie robocze, ale nie zastąpi dobrze dobranej sprężarki ani odpowiedniej średnicy przewodów. Jeśli instalacja „siada” pod obciążeniem, problem rzadko leży wyłącznie w samym regulatorze. Często winny jest cały układ zasilania.
Po poprawnym montażu przychodzi czas na eksploatację, a wtedy wychodzą na wierzch błędy, które najłatwiej przeoczyć na początku.
Najczęstsze błędy, które obniżają ciśnienie i żywotność układu
Niektóre problemy są banalne, ale kosztują najwięcej czasu i nerwów. Widzę je regularnie, zwłaszcza tam, gdzie instalacja była składana etapami, bez jednego spójnego założenia.
- Za mały przepływ znamionowy względem realnego poboru powietrza. Efekt to spadek ciśnienia przy każdym mocniejszym użyciu narzędzia.
- Zabrudzony wkład filtracyjny. Zamiast chronić układ, zaczyna go dusić.
- Ustawienie ciśnienia „na zapas”, wyżej niż wymaga tego odbiornik. To tylko zwiększa zużycie i nie poprawia jakości pracy.
- Zbyt dużo oleju w smarownicy. Mgła olejowa przestaje być delikatna, a staje się problemem dla zaworów i czujników.
- Ignorowanie kondensatu. Woda w przewodach przyspiesza korozję i skraca życie całej pneumatyki.
Jeśli układ pracuje w chłodnym pomieszczeniu albo przewody mają dużą długość, kondensacja wilgoci pojawia się szybciej, niż wielu użytkowników zakłada. Dlatego sam filtr to często za mało, a konieczność osuszania wychodzi dopiero po kilku tygodniach pracy. To dobry moment, by rozstrzygnąć jeszcze jedną rzecz: czy potrzebujesz wersji FR, FRL czy czegoś bardziej rozbudowanego.
Kiedy wystarczy FR, a kiedy lepszy będzie FRL albo osuszacz
W praktyce dobór sprowadza się do odpowiedzi na pytanie, czy naprawdę potrzebujesz smarowania i jak czyste musi być powietrze. Im bardziej wymagająca aplikacja, tym mniej opłaca się iść w przypadkowe kompromisy.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| FR | Większość warsztatów, siłowniki, zawory, narzędzia bezolejowe | Prosty, tańszy, mniej elementów do obsługi | Nie daje smarowania |
| FRL | Starsze narzędzia pneumatyczne lub odbiorniki wymagające mgły olejowej | Filtracja, stabilizacja ciśnienia i smarowanie w jednym module | Więcej obsługi i ryzyko podawania oleju tam, gdzie nie jest potrzebny |
| FR + osuszacz | Wilgotna instalacja, długie przewody, chłodne hale, aplikacje wymagające suchego powietrza | Lepsza kontrola kondensatu i większa powtarzalność pracy | Wyższy koszt i większa liczba elementów |
Tu znowu przydaje się uwaga techniczna, o której przypominają materiały Tubes International: sam filtr nie usuwa pary wodnej. To ważne, bo wiele osób myli usunięcie skroplin z realnym osuszeniem powietrza. Jeśli instalacja ma pracować stabilnie przez cały rok, a nie tylko „na sucho w hali”, osuszanie bywa równie ważne jak sam filtr.
Wiele nowoczesnych układów działa najlepiej bez smarownicy, za to z porządną filtracją i właściwym reduktorem. To prostsze, czystsze i mniej kłopotliwe rozwiązanie. Na końcu zostaje jeszcze jedna rzecz, która decyduje o opłacalności zakupu bardziej niż sam katalogowy opis.
Co sprawdzić przed zakupem, żeby układ nie dławił instalacji
Przed zakupem patrzę nie na marketingowe hasła, tylko na kilka twardych parametrów. To właśnie one mówią, czy zestaw będzie pracował lekko, czy po miesiącu zacznie ograniczać przepływ.
- Zakres regulacji ciśnienia - musi odpowiadać temu, czego wymaga narzędzie lub maszyna.
- Wydajność przepływowa - im większy pobór powietrza, tym ważniejszy jest zapas.
- Średnica przyłącza - ma znaczenie nie mniejsze niż sam typ modułu.
- Stopień filtracji - dobieram go do tego, jak wrażliwy jest odbiornik na zabrudzenia.
- Sposób spustu kondensatu - ręczny, półautomatyczny czy automatyczny, zależnie od wygody i intensywności pracy.
- Dostępność wkładów i części - tańszy moduł bez serwisu często okazuje się droższy w eksploatacji.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: wybieraj prosty, ale dobrze przewymiarowany zestaw, zamiast rozbudowanego układu dobranego „na styk”. W pneumatyce margines przepływu i czyste powietrze dają więcej niż efektownie wyglądający katalog. A dobrze dobrane przygotowanie powietrza zwykle zwraca się szybciej, niż widać to na pierwszy rzut oka.
