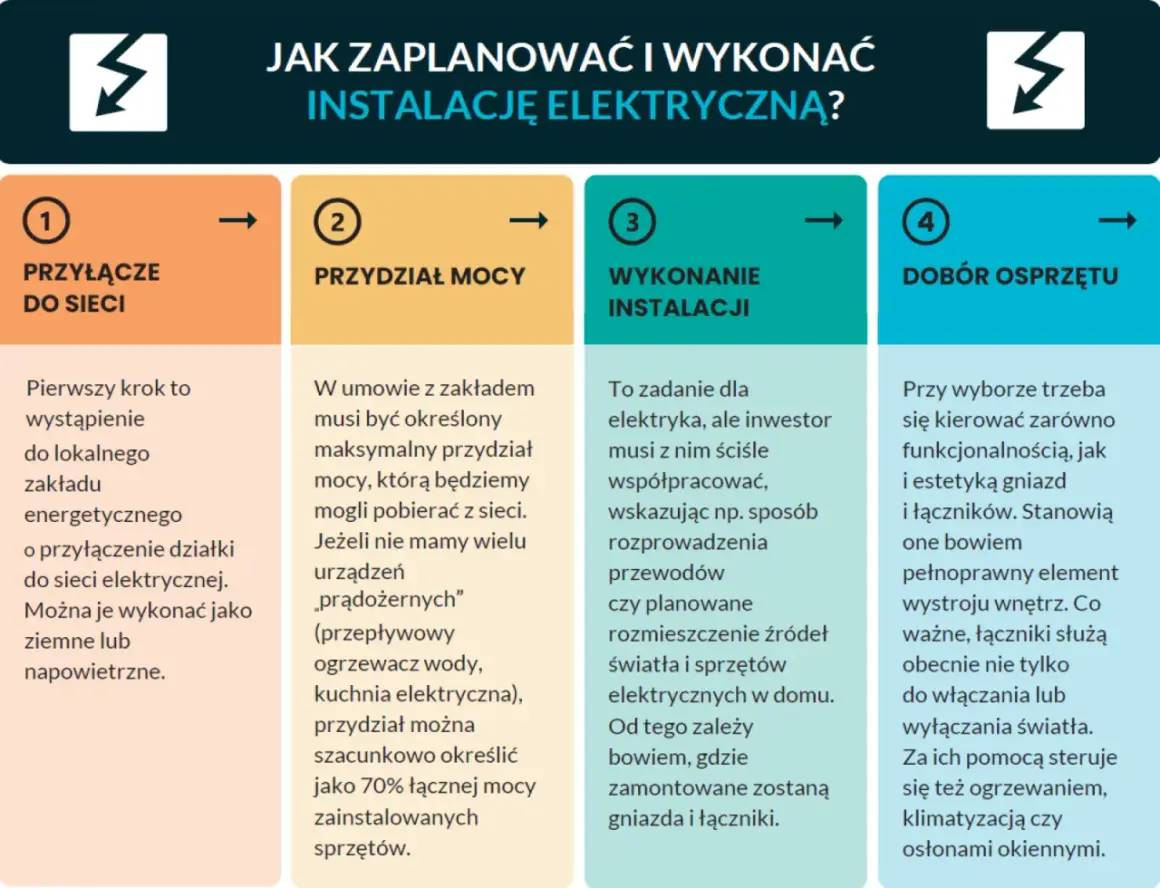

Planowanie instalacji elektrycznej: 1. Przyłącze do sieci, 2. Przydział mocy, 3. Wykonanie instalacji, 4. Dobór osprzętu. Różne rodzaje sieci elektrycznych wymagają odpowiedniego planowania.

W energetyce jeden termin potrafi oznaczać kilka różnych rzeczy: poziom napięcia, sposób prowadzenia linii, układ uziemienia albo topologię całej sieci. Jeśli rozumiesz te różnice, łatwiej ocenisz, skąd bierze się zasilanie, dlaczego jedne rozwiązania są tańsze, a inne bezpieczniejsze, i co naprawdę ma znaczenie w domu, warsztacie lub małym obiekcie. W tym tekście porządkuję temat tak, żeby można było szybko odróżnić rozwiązania spotykane w Polsce i wyciągnąć z nich praktyczne wnioski.

Najkrótsza mapa tego tematu

  • Najpierw patrzy się na napięcie - w Polsce najczęściej spotkasz 230/400 V, poziomy SN od 6 do 30 kV oraz 110 kV w węzłach dystrybucyjnych.
  • Potem na układ uziemienia - TN, TT i IT decydują o tym, jak działa ochrona przeciwporażeniowa i jak projektuje się zabezpieczenia.
  • Forma linii ma znaczenie - sieć może być napowietrzna, kablowa albo mieszana, a każdy wariant ma inne koszty i odporność na awarie.
  • Topologia wpływa na ciągłość zasilania - układ promieniowy jest prostszy, pierścieniowy daje większą niezawodność, a oczkowy stosuje się tam, gdzie przerwy w dostawie są szczególnie kosztowne.
  • W domu i warsztacie najważniejsze są szczegóły ochrony - rozdział PEN, lokalny uziom, dobór RCD i pomiary po modernizacji.

Rodzaje sieci elektrycznych w praktyce

Ja zwykle rozbijam ten temat na cztery warstwy, bo tylko wtedy widać, co dokładnie opisuje dany podział. Jedna osoba myśli o napięciu, druga o sposobie prowadzenia linii, trzecia o topologii zasilania, a elektryk jeszcze o układzie ochronnym. To nie są synonimy, tylko różne spojrzenia na tę samą infrastrukturę.

Kryterium Co opisuje Przykłady Dlaczego ma znaczenie
Napięcie Poziom energii przesyłanej w sieci 230/400 V, 15 kV, 110 kV Decyduje o zasięgu, kosztach i wymaganej infrastrukturze
Budowa linii Sposób prowadzenia przewodów Napowietrzna, kablowa, mieszana Wpływa na awaryjność, estetykę i koszt naprawy
Topologia Jak połączone są odcinki i źródła zasilania Promieniowa, pierścieniowa, oczkowa Określa ciągłość dostaw i łatwość izolowania awarii
Układ uziemienia Relację punktu neutralnego i części przewodzących do ziemi TN, TT, IT To fundament ochrony przeciwporażeniowej

Jeśli ktoś mówi po prostu o „sieci elektrycznej”, bez doprecyzowania, to bardzo często miesza te poziomy. Właśnie dlatego w praktyce zaczynam od rozdzielenia: co płynie, jak płynie i jak jest zabezpieczone. Dopiero wtedy sensownie przechodzę do napięć, które w Polsce najlepiej porządkują cały system.

Jak czytać podział według napięcia i kto za niego odpowiada

W polskich realiach najłatwiej myśleć o sieciach przez pryzmat napięcia znamionowego. Dla odbiorcy końcowego najważniejsze jest niskie napięcie, czyli zwykle 230/400 V, bo to z niego zasilane są domy, warsztaty i małe firmy. Wyżej mamy średnie napięcie, najczęściej 6, 10, 15, 20 albo 30 kV, a w warstwie dystrybucyjnej spotyka się także 110 kV, które działa jak wstępny rozdział energii.

Poziom Typowe napięcia Gdzie spotykany Co z tego wynika dla użytkownika
nN 230/400 V Domy, warsztaty, sklepy, małe obiekty usługowe Standardowe gniazda, rozdzielnice budynkowe, RCD i podstawowe zabezpieczenia
SN 6, 10, 15, 20, 30 kV Zasilanie osiedli, zakładów, stacji transformatorowych Wymaga stacji obniżającej napięcie do poziomu użytkowego
110 kV 110 kV Węzły i stacje wstępnego rozdziału To poziom pośredni między przesyłem a dystrybucją, zwykle poza bezpośrednim zasięgiem odbiorcy
Wyższe poziomy przesyłowe 220 kV, 400 kV i więcej Sieć przesyłowa Transport energii na duże odległości, a nie lokalne zasilanie budynków

W praktyce operatorem lokalnej dystrybucji jest OSD, a nad warstwą przesyłową czuwa OSP. To ważne rozróżnienie, bo przy przyłączu, rozbudowie mocy albo większej modernizacji nie zawsze da się traktować całą drogę energii jako jeden system. W dodatku jakość napięcia jest pilnowana w określonych granicach, więc przy większych odbiornikach znaczenie ma nie tylko sama moc, ale też sposób jej rozłożenia w instalacji. Z tego przechodzę prosto do układu uziemienia, bo właśnie on najmocniej wpływa na bezpieczeństwo.

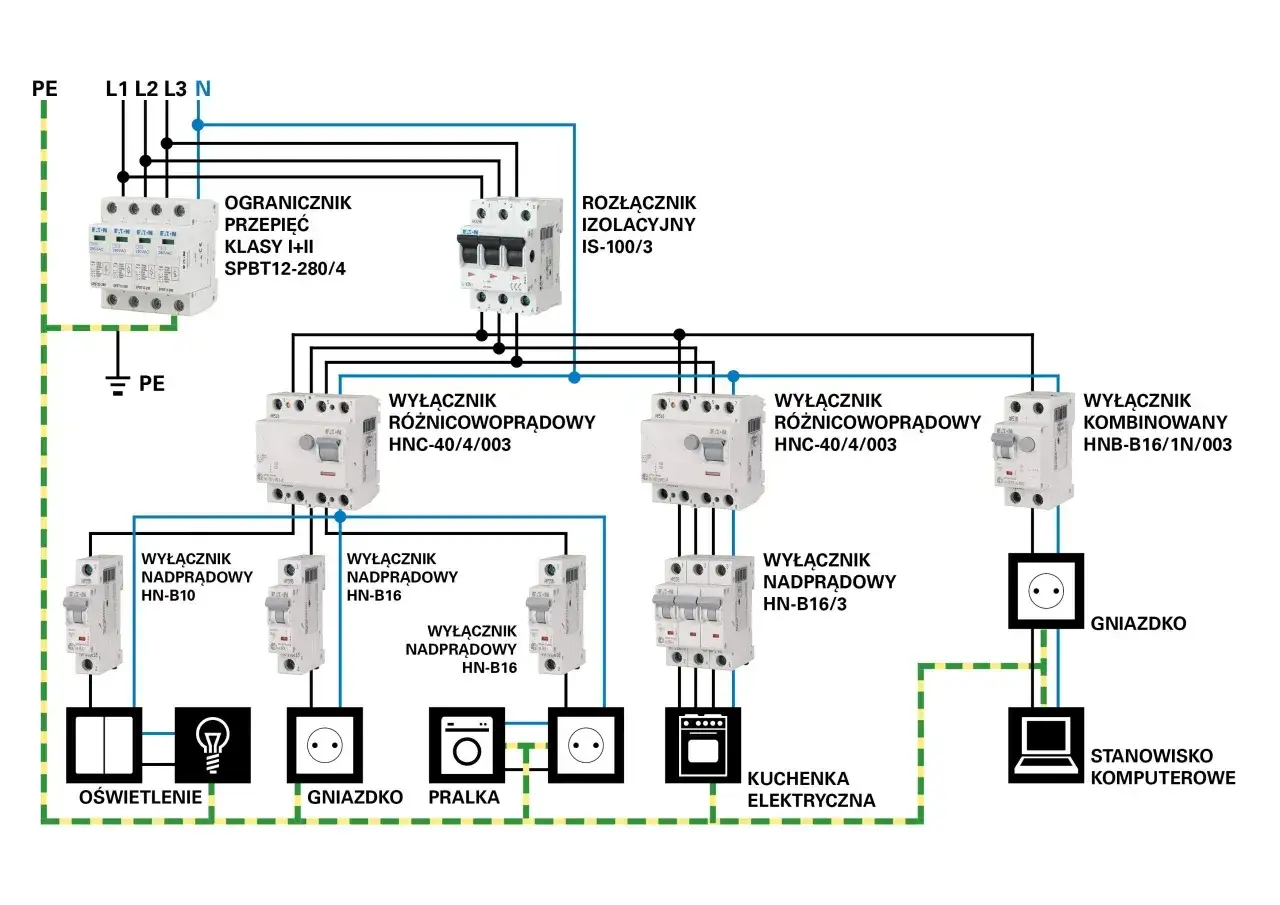

Schemat przedstawia rodzaje sieci elektrycznych z zabezpieczeniami: ogranicznik przepięć, rozłącznik izolacyjny, wyłączniki różnicowoprądowe i nadprądowe, chroniące oświetlenie, gniazdka, pralkę, kuchenkę i komputer.

Układy TN, TT i IT decydują o bezpieczeństwie instalacji

Tu zaczyna się część, którą wielu użytkowników myli z „rodzajem sieci”, choć w praktyce chodzi o układ ochronny i sposób uziemienia. To on mówi, jak zachowuje się instalacja przy uszkodzeniu izolacji, gdzie wraca prąd zwarciowy i jakie zabezpieczenia mają zadziałać. W mojej ocenie to najważniejsza warstwa, jeśli ktoś interesuje się instalacją w domu, garażu albo warsztacie.

Układ Co jest kluczowe Typowe zalety Najważniejsze ograniczenie
TN Punkt neutralny źródła jest uziemiony, a części przewodzące są połączone z tym punktem przez przewody ochronne Dobrze współpracuje z klasycznymi zabezpieczeniami nadprądowymi Wymaga poprawnego prowadzenia PE lub PEN
TT Części przewodzące instalacji mają własne uziemienie niezależne od uziemienia źródła Prosta zasada ochrony lokalnej, często bardzo czytelna w praktyce Bez dobrego uziomu i RCD ochrona nie działa tak, jak powinna
IT Układ jest izolowany od ziemi albo połączony z nią przez dużą impedancję Wysoka ciągłość zasilania przy pierwszym uszkodzeniu Wymaga nadzoru izolacji i bardziej świadomej eksploatacji

TN w praktyce domowej i przemysłowej

W układzie TN najczęściej spotkasz trzy odmiany: TN-C, TN-S i TN-C-S. W TN-C przewód ochronny i neutralny są połączone w jeden PEN, co dziś w starszych instalacjach nadal się zdarza. W TN-S przewody PE i N są rozdzielone od początku, a w TN-C-S rozdział PEN następuje w złączu lub głównej rozdzielnicy budynku. To właśnie tam powinien być wykonany jeden, poprawnie uziemiony punkt rozdziału.

Najważniejsza praktyczna różnica jest taka, że po rozdzieleniu PEN nie wolno traktować PE i N jak przewodów wymiennych. Jeśli PEN zostanie uszkodzony, w starej instalacji może pojawić się niebezpieczne napięcie na obudowach metalowych urządzeń. Dlatego przy modernizacji starego domu albo mieszkania nie patrzę tylko na nowe gniazda, ale przede wszystkim na to, czy układ zasilania da się sensownie uporządkować.

TT w obiektach, gdzie liczy się lokalny uziom

W TT punkt neutralny jest uziemiony po stronie źródła, ale części przewodzące dostępne dla użytkownika mają własne uziemienie, niezależne od uziemienia sieci. W praktyce oznacza to, że rola lokalnego uziomu jest bardzo duża. W takim układzie wyłącznik różnicowoprądowy nie jest dodatkiem „na wszelki wypadek”, tylko jednym z głównych elementów ochrony.

W domu jednorodzinnym, małym warsztacie albo obiekcie gospodarczym TT może być dobrym rozwiązaniem, ale tylko wtedy, gdy instalacja została zaprojektowana i pomierzona pod ten układ. Bez tego łatwo wpaść w fałszywe poczucie bezpieczeństwa. Ja zawsze powtarzam jedno: uziemienie nie zastępuje zabezpieczeń, a zabezpieczenia nie zastępują uziemienia.

Przeczytaj również: IP44 - Kiedy wystarczy, a kiedy potrzebujesz więcej?

IT tam, gdzie nie chcesz natychmiast wyłączać całego obiektu

Układ IT jest bardziej specjalistyczny. Instalacja jest od ziemi odizolowana albo połączona z nią przez dużą impedancję, więc przy pierwszym uszkodzeniu prąd doziemny jest mały i zasilanie nie musi być natychmiast odłączone. To ważne tam, gdzie liczy się ciągłość pracy, na przykład w wybranych obiektach przemysłowych lub technicznych.

W zamian trzeba stosować urządzenie do nadzoru izolacji, które sygnalizuje pierwsze uszkodzenie. To nie jest układ dla przypadkowej modernizacji „na szybko”. Właśnie dlatego IT pojawia się wtedy, gdy ktoś świadomie wybiera kompromis między bezpieczeństwem, ciągłością zasilania i nadzorem eksploatacyjnym. Następny krok to już sama fizyczna forma linii, bo ona decyduje o kosztach i podatności na awarie.

Linia napowietrzna, kablowa czy mieszana

Tu różnice widać od razu. Linia napowietrzna jest zwykle tańsza w budowie i łatwiejsza w naprawie, ale bardziej narażona na wiatr, oblodzenie, gałęzie i uszkodzenia mechaniczne. Linia kablowa kosztuje więcej, za to lepiej znosi warunki pogodowe i jest naturalnym wyborem w gęstej zabudowie. Układ mieszany łączy oba podejścia i w praktyce bywa najrozsądniejszy, bo pozwala dopasować sieć do miejsca, a nie odwrotnie.

Typ linii Największe zalety Najczęstsze ograniczenia Gdzie spotkasz ją najczęściej
Napowietrzna Niższy koszt budowy, prostsza inspekcja, szybsze naprawy Wrażliwość na pogodę, roślinność i kolizje mechaniczne Obszary wiejskie, otwarte tereny, część sieci SN i 110 kV
Kablowa Lepsza odporność na warunki atmosferyczne, estetyka, lepsze dopasowanie do miasta Wyższy koszt inwestycji i trudniejsze lokalizowanie awarii Miasta, nowe osiedla, strefy przemysłowe
Mieszana Elastyczność i możliwość łączenia zalet obu rozwiązań Bardziej złożony projekt i eksploatacja Rozbudowane sieci miejskie i obszary przejściowe

W praktyce nie ma jednego „lepszego” rozwiązania dla wszystkich miejsc. W gęstej zabudowie kabel często wygrywa, bo mało kto chce słupy i przewody nad chodnikiem. Na terenach otwartych przewaga napowietrznych odcinków jest jednak nadal bardzo racjonalna ekonomicznie. To prowadzi do kolejnego pytania: skoro linia to jedno, to jak układa się cały system zasilania? Tu wchodzimy w topologię.

Promieniowa, pierścieniowa i oczkowa sieć działają inaczej

Topologia mówi, jak energia dociera do odbiorcy i co dzieje się, gdy jeden odcinek ulegnie uszkodzeniu. W sieci promieniowej zasilanie idzie jedną drogą, więc układ jest prosty, ale awaria pojedynczego odcinka może odciąć większą grupę odbiorców. Sieć pierścieniowa pozwala zasilać punkt z dwóch stron, a sieć oczkowa idzie jeszcze dalej, bo tworzy kilka wzajemnie połączonych dróg przepływu energii.

Topologia Jak działa Plusy Minusy Typowe zastosowanie
Promieniowa Jeden kierunek zasilania do odbiorcy Najprostsza, najtańsza, łatwa w projektowaniu Słabsza odporność na pojedynczą awarię Rozległe obszary, część sieci SN i nn
Pierścieniowa Odbiorca może być zasilany z dwóch stron pętli Lepsza ciągłość dostaw, łatwiejsze odseparowanie uszkodzonego fragmentu Większa złożoność automatyki i łączeń Miasta, osiedla, strefy przemysłowe
Oczkowa Sieć ma wiele połączeń i ścieżek przepływu Najwyższa niezawodność i duża elastyczność pracy Najdroższa i najbardziej wymagająca eksploatacyjnie Obiekty krytyczne, duże węzły, infrastruktura o wysokich wymaganiach

W miastach bardzo często spotyka się układ pierścieniowo-promieniowy, czyli kompromis między niezawodnością a kosztami. To rozwiązanie ma sens, bo pozwala ograniczać przerwy w dostawie bez budowania całej sieci jak jednego wielkiego oczka. W praktyce właśnie tu najbardziej widać różnicę między teorią a realną eksploatacją: sieć ma działać nie tylko „ładnie na schemacie”, ale też przewidywalnie podczas awarii i remontów. Z tego wynika kolejny, już bardziej codzienny temat, czyli to, co te klasyfikacje oznaczają dla domu i warsztatu.

Co z tego wynika dla domu, warsztatu i małego obiektu

Jeśli patrzysz na instalację z perspektywy użytkownika, najważniejsze nie jest samo brzmienie nazwy układu, ale to, jakie decyzje możesz dzięki niej podjąć. W domu, garażu czy małym warsztacie musisz wiedzieć, czy instalacja ma stary układ TN-C, czy już TN-C-S albo TT, bo od tego zależy sposób modernizacji, dobór zabezpieczeń i zakres pomiarów po zakończeniu prac.

  • Sprawdź, jaki układ zasila budynek - to punkt wyjścia przed jakąkolwiek rozbudową obwodów.
  • Nie traktuj PEN jak zwykłego przewodu pomocniczego - w starszych instalacjach to element krytyczny dla bezpieczeństwa.
  • W warsztacie pilnuj rozdziału obciążeń - kompresor, spawarka albo większa piła mogą wymagać zasilania trójfazowego, a nie kolejnego przedłużacza.
  • RCD to nie dekoracja w rozdzielnicy - w praktyce często przesądza o skuteczności ochrony dodatkowej, zwłaszcza w układzie TT.
  • Nie mieszaj sieci operatora z instalacją odbiorczą - przyłącze, złącze i licznik to nie jest miejsce na domowe eksperymenty.

Ja w takich miejscach patrzę przede wszystkim na przyszłe obciążenie. Jeśli dziś masz tylko oświetlenie i kilka gniazd, a jutro dojdzie ładowarka EV, pompa ciepła albo kompresor 3-fazowy, to ta sama instalacja może okazać się za słaba nie przez brak „mocy w sieci”, tylko przez zły układ i za mały zapas w rozdzielnicy. Dlatego sama wiedza o typie sieci to dopiero połowa pracy. Druga połowa to sprawdzenie, czy instalacja wewnętrzna nadąża za tym, co planujesz podłączyć.

Co sprawdzić przed dołożeniem ładowarki, fotowoltaiki albo większej maszyny

Przy każdej większej zmianie zaczynam od trzech rzeczy: zasilania, ochrony i pomiarów. Brzmi prosto, ale właśnie tu najczęściej pojawiają się błędy. Ktoś kupuje mocniejsze urządzenie, a potem okazuje się, że problemem nie jest samo urządzenie, tylko brak miejsca w rozdzielnicy, zły podział faz albo niedopasowany układ uziemienia.

  1. Ustal dostępny poziom zasilania - sprawdź moc przyłączeniową, liczbę faz i to, czy przy nowych odbiornikach nie trzeba wystąpić o zmianę warunków przyłączenia.
  2. Zweryfikuj układ sieci - TN-C, TN-C-S czy TT wymagają innego podejścia do ochrony i rozdziału przewodów.
  3. Sprawdź uziemienie i połączenia wyrównawcze - bez nich nawet dobry sprzęt nie będzie pracował w bezpiecznym układzie.
  4. Dobierz zabezpieczenia do obciążenia - wyłączniki nadprądowe, RCD i ewentualnie zabezpieczenia przepięciowe muszą odpowiadać rzeczywistemu układowi instalacji.
  5. Zleć pomiary po zakończeniu prac - ciągłość przewodów ochronnych, rezystancja izolacji i impedancja pętli zwarcia to nie są pomiary „na zapas”, tylko podstawa odbioru.

Przy takich modernizacjach szczególnie uważam na dwa błędy: mylenie ochrony przeciwporażeniowej z samym uziomem oraz dokładanie nowych odbiorników bez sprawdzenia, jak pracują istniejące obwody. To dlatego w praktyce bardziej niż sama nazwa układu liczy się jego stan, poprawny montaż i wynik pomiarów. Gdy te trzy warstwy są uporządkowane, łatwo odróżnić, co jest częścią sieci publicznej, a co już wyłącznie sprawą instalacji w budynku.

Najwięcej problemów bierze się z mieszania pojęć, a nie z samej energii. Gdy oddzielisz napięcie, topologię i układ uziemienia, całość przestaje być chaotyczna: od razu wiesz, co odpowiada za zasilanie osiedla, co za bezpieczeństwo obwodów w domu, a co za wygodę przy modernizacji warsztatu. I właśnie wtedy rozmowa o sieci elektrycznej staje się praktyczna, a nie teoretyczna.

FAQ - Najczęstsze pytania

Układy TN, TT i IT określają sposób połączenia punktu neutralnego źródła z ziemią oraz części przewodzących instalacji. TN łączy przewód ochronny z neutralnym, TT ma niezależne uziemienie odbiornika, a IT izoluje od ziemi. Decydują o bezpieczeństwie i sposobie działania zabezpieczeń przeciwporażeniowych.
Topologia (promieniowa, pierścieniowa, oczkowa) określa, jak energia dociera do odbiorcy i wpływa na ciągłość zasilania. Sieć promieniowa jest prosta, ale mniej odporna na awarie. Pierścieniowa i oczkowa zapewniają większą niezawodność dzięki wielu ścieżkom zasilania.
Przed rozbudową instalacji sprawdź moc przyłączeniową, układ sieci (TN, TT, IT), stan uziemienia i połączeń wyrównawczych. Dobierz odpowiednie zabezpieczenia do nowych obciążeń. Zawsze zleć pomiary po zakończeniu prac, aby zapewnić bezpieczeństwo i poprawność działania.
