Przy bateriach, prostownikach, diodach i układach do elektrolizy najwięcej zamieszania robi nie sprzęt, tylko nazewnictwo. Najkrócej: anoda i katoda to nie stałe plus i minus, tylko nazwy elektrod związane z konkretną reakcją, dlatego w jednym układzie znak bywa dodatni, a w innym odwrotny. Poniżej rozkładam temat na proste reguły, praktyczne przykłady i błędy, które najczęściej psują pracę w warsztacie.
Najważniejsze zasady, które porządkują temat
- Anoda to miejsce utleniania, a katoda to miejsce redukcji.
- Znak plus i minus zależy od tego, czy układ oddaje energię, czy jest zasilany z zewnątrz.
- W ogniwach podczas rozładowania i w elektrolizie bieguny mogą wyglądać odwrotnie, choć nazwy elektrod pozostają logiczne.
- W praktyce liczy się dokumentacja urządzenia, schemat i stan pracy układu, a nie sam kolor przewodu.
- Ta wiedza pomaga przy bateriach, anodowaniu aluminium, galwanizacji, ochronie katodowej i prostych elementach elektronicznych.
Co oznaczają te elektrody w elektrochemii

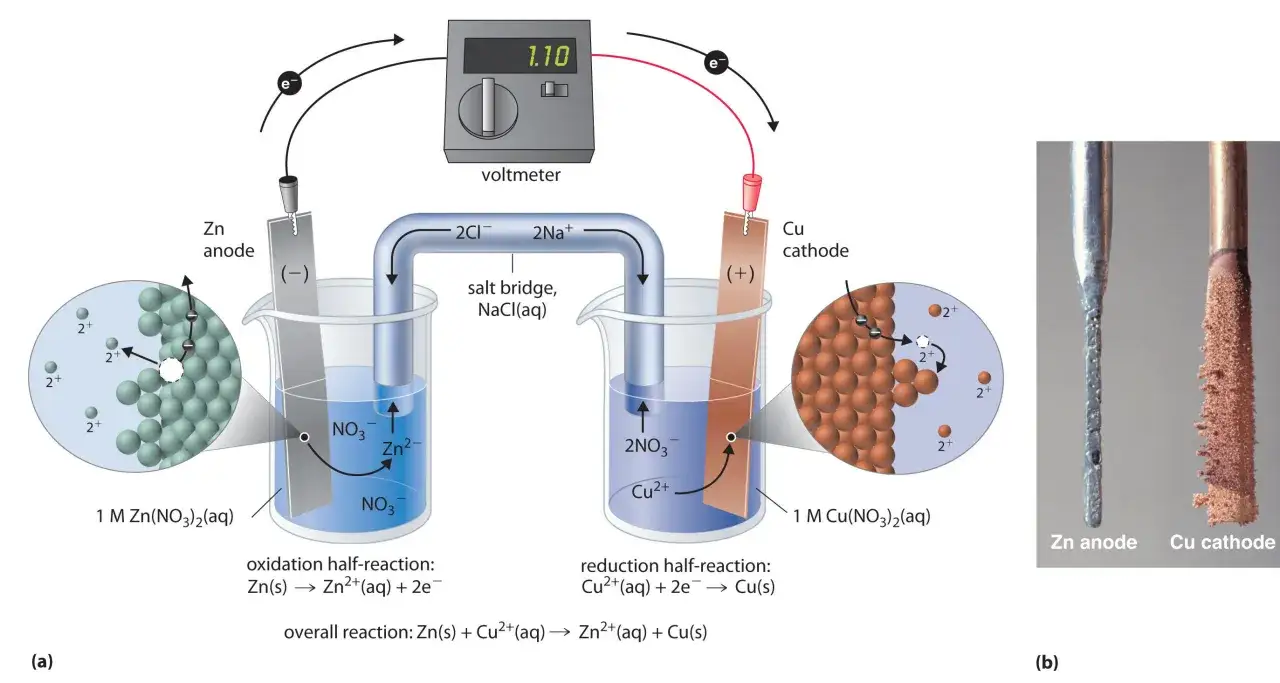

Najprościej patrzeć na reakcję, a nie na zacisk. Anoda to elektroda, na której zachodzi utlenianie, czyli oddawanie elektronów. Katoda to miejsce redukcji, czyli ich przyjmowania. Sama elektroda jest po prostu przewodnikiem kontaktującym się z elektrolitem - cieczą, żelem albo innym medium, które przenosi jony.
- na anodzie materiał często przechodzi do roztworu albo oddaje elektrony,
- na katodzie zachodzi proces odwrotny, zwykle związany z przyjmowaniem elektronów,
- elektrony w obwodzie zewnętrznym płyną od anody do katody,
- jony w elektrolicie zamykają obieg wewnątrz układu.
To ważne, bo nazwa elektrody opisuje funkcję w reakcji, a nie stały kolor kabla czy jeden uniwersalny znak. Gdy to rozdzielisz, od razu łatwiej zrozumieć, dlaczego w jednych układach plus oznacza coś innego niż w innych.
Dlaczego znak plus i minus zależy od układu
Najwięcej nieporozumień bierze się z tego, że ten sam układ może pracować w innym trybie. Ja trzymam się prostej zasady: najpierw sprawdzam, czy źródło energii tylko oddaje prąd, czy też wymusza reakcję z zewnątrz.
| Układ | Anoda | Katoda | Co to oznacza w praktyce |
|---|---|---|---|
| Ogniwo lub bateria podczas rozładowania | ujemna | dodatnia | Elektrony wypływają z anody do odbiornika, a układ oddaje energię. |
| Elektroliza lub ładowanie wymuszone z zasilacza | dodatnia | ujemna | Reakcję wymusza źródło zewnętrzne, więc bieguny odwracają się względem rozładowania. |
| Dioda półprzewodnikowa | strona o wyższym potencjale | strona oznaczona kreską | Prąd płynie głównie w jedną stronę, co pozwala prostować lub zabezpieczać układ. |
W diodzie najprościej zapamiętać kreskę po stronie katody. W akumulatorach i układach chemicznych nie warto jednak uczyć się na pamięć samego znaku, bo przy zmianie trybu pracy ta sama elektroda może pełnić inną rolę funkcjonalną.
Skoro znak nie rozwiązuje sprawy sam, warto przejść do prostych reguł rozpoznawania w praktyce.
Jak rozpoznać elektrodę bez zgadywania
W praktyce zaczynam od pytania: gdzie zachodzi utlenianie, a gdzie redukcja. Jeśli metal oddaje elektrony albo przechodzi do roztworu, patrzę na anodę. Jeśli układ przyjmuje elektrony albo osadza materiał, patrzę na katodę. Dopiero później sprawdzam bieguny i oznaczenia na schemacie.
- Rozdziel typ układu - chemiczny, elektroniczny albo mieszany. To od razu zawęża interpretację.
- Sprawdź dokumentację - producent często oznacza zaciski lepiej niż sugeruje pamięć z podręcznika.
- Szukaj symboli - w diodach kreska wskazuje katodę, a na schematach pojawiają się strzałki i oznaczenia biegunów.
- Nie ufaj kolorem przewodu - czerwony i czarny pomagają, ale nie zastępują schematu.
- Pomiar traktuj jako potwierdzenie - multimetr mówi o potencjale, nie zawsze o tym, jak producent nazwał zacisk.
To jeden z tych tematów, gdzie prosty nawyk oszczędza czas: najpierw reakcja i schemat, dopiero potem założenie, który biegun jest który. Taki porządek naprawdę zmniejsza liczbę pomyłek.
Gdy już potrafisz odczytać elektrodę z układu, łatwiej zobaczyć, gdzie ta wiedza przydaje się w warsztacie i domu.
Gdzie ta wiedza przydaje się w warsztacie i domu
Najbardziej praktyczne zastosowania widać tam, gdzie prąd i chemia naprawdę pracują razem. W akumulatorach ważne jest nie tylko, czy coś działa, ale też czy nie skracasz żywotności ogniwa przez złe podłączenie albo nie ten tryb ładowania.
- Akumulatory i baterie - przy rozładowaniu elektrony płyną od anody do katody; przy ładowaniu liczy się już kierunek wymuszonej reakcji, więc bez schematu łatwo o błąd.
- Ogniwa litowo-jonowe - anoda jest zwykle grafitowa, a katoda oparta na materiale tlenkowym. To dobry przykład, bo pokazuje, że nazwa elektrody mówi o procesie, a nie o tym, z jakiego dokładnie materiału jest zbudowana.
- Galwanizacja i miedziowanie - metal osadza się na katodzie, dlatego czystość powierzchni i stabilny prąd mają tu ogromne znaczenie dla jakości powłoki.
- Anodowanie aluminium - tutaj anoda nie jest „złym” biegunem, tylko miejscem kontrolowanego tworzenia warstwy tlenku, która poprawia odporność na korozję.
- Ochrona katodowa - w instalacjach stalowych i rurociągach chroniony element staje się katodą, co spowalnia korozję, o ile cały układ jest dobrze zaprojektowany i kontrolowany.
- Dioda i LED - przy prostych naprawach elektroniki błędne podłączenie zwykle nie daje natychmiastowej katastrofy, ale układ nie zadziała tak, jak powinien, albo zadziała tylko chwilowo.
Właśnie te przykłady pokazują, że teoria nie jest tu dekoracją. Jedno pojęcie pomaga zrozumieć kilka bardzo różnych sytuacji, od ładowarki po zabezpieczenie konstrukcji stalowej.
Kiedy już to widzisz, warto nazwać najczęstsze błędy, bo to one najczęściej kosztują czas albo sprzęt.
Najczęstsze pomyłki, które prowadzą do błędów
- „Anoda to zawsze plus” - nie. W ogniwie oddającym energię anoda jest ujemna, a w elektrolizie dodatnia. Jeśli zapamiętasz tylko znak, a nie rolę elektrody, łatwo pomylisz tryb pracy układu.
- „Katoda to zawsze minus” - też nie. W rozładowującej się baterii katoda jest dodatnia, więc to samo słowo nie oznacza jednego stałego biegunu.
- Pomijanie stanu pracy - bateria, akumulator, prostownik i elektrolizer mogą wyglądać podobnie, ale reagują inaczej. Bez tego rozróżnienia opis elektrod staje się mylący.
- Ignorowanie elektrolitu - bez medium jonowego układ chemiczny nie zamknie obiegu. Sama para metalowych styków nie wystarczy.
- Podłączanie „na próbę” bez sprawdzenia - w prostych diodach może skończyć się tylko brakiem działania, ale przy akumulatorze, ładowarce albo układzie ochronnym ryzyko jest znacznie większe.
Największy błąd nie polega więc na braku definicji, tylko na używaniu jednej definicji we wszystkich sytuacjach. To skrót, który w praktyce bardzo szybko się mści.
Po tej liście zostaje już tylko krótki zestaw zasad, który sam stosuję przed pierwszym uruchomieniem układu.
Co sprawdzam przed pierwszym uruchomieniem układu
Jeśli mam pracować bez zbędnych prób i błędów, zaczynam od trzech pytań: czy układ oddaje energię, czy ją pobiera, gdzie zachodzi utlenianie i gdzie redukcja oraz czy producent jasno oznaczył bieguny. Taka kolejność jest po prostu skuteczniejsza niż zgadywanie po samym napięciu lub kolorze przewodu.
- Najpierw kontekst - bateria, elektroliza, dioda czy ochrona antykorozyjna to różne światy, nawet jeśli używają podobnych nazw.
- Potem dokumentacja - instrukcja, schemat i nadruki na obudowie są pewniejsze niż pamięć lub internetowy skrót.
- Na końcu test - pomiar multimetrem lub kontrola zachowania układu potwierdza, czy wszystko działa zgodnie z założeniem.
Najważniejsza reguła brzmi prosto: znaczenie elektrody wynika z procesu, a nie z samego znaku plus lub minus. Gdy trzymasz się tej zasady, łatwiej czytasz schematy, bezpieczniej podłączasz proste układy i szybciej rozumiesz, co dzieje się w baterii, elektrolicie czy zabezpieczeniu przed korozją.
