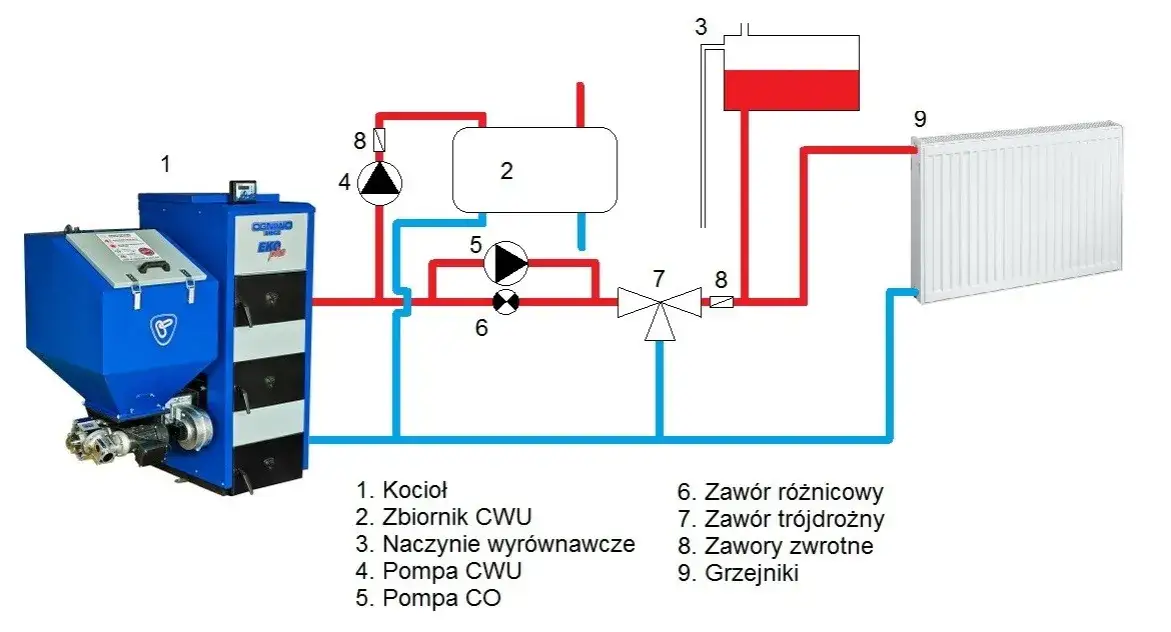

Prawidłowe podłączenie zaworu trójdrożnego to kluczowy element sprawnie działającej instalacji grzewczej. Jest to urządzenie, które odpowiada za kontrolę przepływu czynnika grzewczego w systemie. Zawory trójdrożne występują w dwóch głównych wariantach - przełączającym i mieszającym. Ich poprawny montaż wpływa bezpośrednio na wydajność całego systemu grzewczego.
Najważniejsze informacje:- Zawór trójdrożny wymaga precyzyjnego montażu zgodnie z kierunkiem przepływu
- Można go instalować zarówno w pozycji pionowej, jak i poziomej
- Temperatura powrotu do kotła musi wynosić minimum 50-60°C
- Prawidłowe ustawienie zaworu chroni kocioł przed zbyt niską temperaturą
- Montaż musi umożliwiać łatwy dostęp do konserwacji
- Wszystkie połączenia wymagają odpowiedniego zabezpieczenia przed wyciekami
Czym jest zawór trójdrożny i jak działa
Zawór trójdrożny to kluczowy element instalacji grzewczej, który kontroluje przepływ czynnika grzewczego w systemie. Jego głównym zadaniem jest regulacja temperatury wody powracającej do kotła. Właściwe podłączenie zaworu trójdrożnego zapewnia optymalną pracę całego układu grzewczego.
Urządzenie posiada trzy króćce przyłączeniowe, które umożliwiają rozdział lub mieszanie strumieni wody. Prawidłowa instalacja zaworu trójdrożnego gwarantuje ochronę kotła przed zbyt niską temperaturą powrotu. Skuteczność działania zaworu zależy od precyzyjnego montażu zaworu trójdrożnego.
- Zawór trójdrożny przełączający - kieruje przepływ czynnika do wybranego obiegu grzewczego, umożliwiając zasilanie różnych odbiorników ciepła
- Zawór trójdrożny mieszający - łączy strumienie wody o różnych temperaturach, zapewniając optymalną temperaturę czynnika grzewczego
Niezbędne narzędzia do montażu zaworu
Do prawidłowego montażu zaworu mieszającego w kotle potrzebne są podstawowe narzędzia hydrauliczne. Ich odpowiedni dobór usprawni proces instalacji i zapewni szczelność połączeń.
| Nazwa narzędzia | Zastosowanie | Uwagi |
| Klucz nastawny | Dokręcanie złączek | Rozmiar 150-300mm |
| Taśma teflonowa | Uszczelnienie gwintów | Minimum 0.1mm grubości |
| Poziomica | Sprawdzenie położenia | Długość 30-50cm |
Czytaj więcej: PN 10 i PN 16: Co oznaczają te tajemnicze oznaczenia na rurach?
Przygotowanie do montażu zaworu trójdrożnego
Przed rozpoczęciem montażu zaworu trójdrożnego sprawdź zgodność parametrów zaworu z instalacją. Upewnij się, że wybrany model odpowiada specyfikacji twojego systemu grzewczego.
Miejsce montażu zaworu mieszającego w kotle powinno zapewniać swobodny dostęp podczas konserwacji. Przestrzeń robocza musi umożliwiać manipulację narzędziami.
Przed podłączeniem zaworu do instalacji grzewczej dokładnie oczyść powierzchnie montażowe. Usuń wszystkie zanieczyszczenia, które mogłyby wpłynąć na szczelność połączeń.
Oznaczenia na zaworze - co musisz wiedzieć
Każdy zawór trójdrożny posiada wyraźne oznaczenia kierunku przepływu czynnika grzewczego. Strzałki na korpusie wskazują prawidłowy kierunek montażu.
Króćce przyłączeniowe są oznaczone literami lub cyframi określającymi ich funkcję. Właściwa interpretacja tych oznaczeń jest kluczowa dla poprawnego podłączenia zaworu mieszającego.
- AB - króciec wyjściowy (zmieszana woda)
- A - wlot wody gorącej z kotła
- B - wlot wody powrotnej z instalacji
- T - oznaczenie temperatury maksymalnej
Montaż zaworu krok po kroku
Rozpocznij montaż zaworu trójdrożnego od dokładnego oczyszczenia gwintów. Następnie nałóż taśmę teflonową na gwinty zewnętrzne.
Zachowaj odpowiednią kolejność podłączenia zaworu do instalacji grzewczej. Najpierw zamontuj zawór na rurze zasilającej z kotła.
Używaj dwóch kluczy podczas dokręcania - jednego do przytrzymania korpusu zaworu. Drugim dokręcaj złączki z odpowiednią siłą.
Po wstępnym montażu zaworu mieszającego sprawdź jego wypoziomowanie. W razie potrzeby skoryguj położenie.
- Krok 1: Oczyść powierzchnie montażowe i gwinty
- Krok 2: Nałóż taśmę teflonową na gwinty zewnętrzne
- Krok 3: Zamontuj zawór na rurze zasilającej
- Krok 4: Podłącz rurę powrotną do króćca B
- Krok 5: Dokręć wszystkie połączenia
- Krok 6: Sprawdź wypoziomowanie zaworu

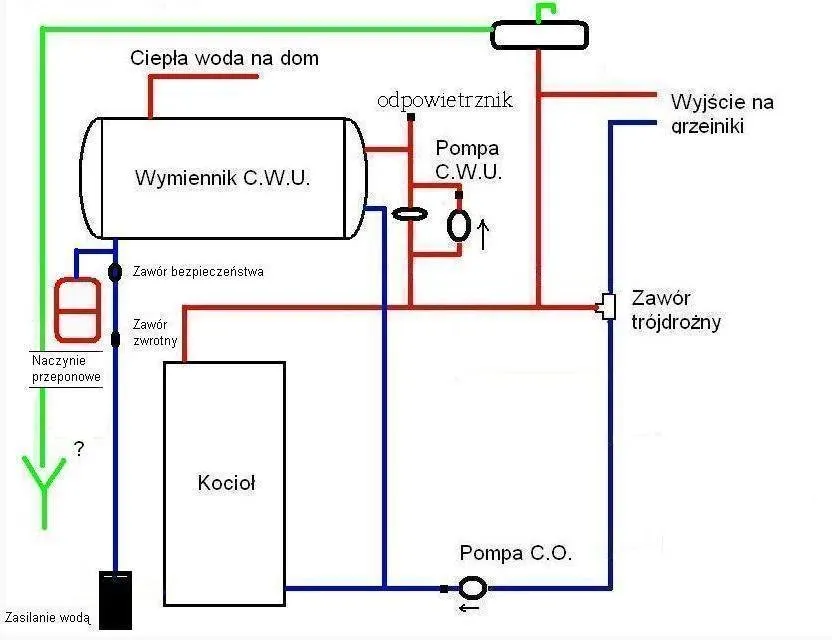

Prawidłowe ustawienie kierunku przepływu
Właściwy kierunek przepływu ma kluczowe znaczenie dla efektywności montażu zaworu trójdrożnego. Strzałka na korpusie zaworu musi być zgodna z kierunkiem przepływu czynnika.
Króciec AB zawsze powinien być podłączony do instalacji grzewczej. Pozostałe króćce służą do podłączenia zasilania i powrotu.
Nieprawidłowe ustawienie kierunku przepływu może prowadzić do poważnych problemów. W skrajnych przypadkach może dojść do uszkodzenia kotła lub nieprawidłowej pracy całego systemu grzewczego.
Podłączanie króćców zaworu
Jak podłączyć zawór trójdrożny do króćców? Zacznij od króćca AB, który jest głównym wylotem. Używaj odpowiednich redukcji, jeśli średnice rur nie są dopasowane. Pamiętaj o zachowaniu szczelności wszystkich połączeń.
Króciec A podłącz do zasilania z kotła, wykorzystując złączki odpowiednie do typu rur. Stosuj uszczelki dopasowane do temperatury pracy. Zwróć uwagę na dokładne dokręcenie wszystkich elementów.
Po zakończeniu montażu zaworu mieszającego w kotle sprawdź szczelność połączeń. W razie wykrycia nieszczelności, dokręć złączki lub wymień uszczelnienia.
Wybór pozycji montażowej
Zawór można zamontować w pozycji poziomej, co ułatwia dostęp do elementów regulacyjnych. Taka pozycja jest najczęściej wybierana w standardowych instalacjach.
Podczas poziomego montażu zaworu trójdrożnego zwróć uwagę na wypoziomowanie korpusu. Użyj poziomicy do precyzyjnego ustawienia.
Montaż pionowy jest równie skuteczny i czasem bardziej praktyczny. Wybierz tę pozycję, gdy przestrzeń montażowa jest ograniczona.
Przy pionowej instalacji zaworu trójdrożnego siłownik powinien znajdować się powyżej korpusu. Takie ustawienie chroni siłownik przed ewentualnym zalaniem.
Ustawienie temperatury powrotu
Prawidłowa temperatura powrotu jest kluczowa dla ochrony kotła przed korozją niskotemperaturową. Jak podłączyć zawór trójdrożny, aby zapewnić odpowiednią temperaturę powrotu?
Zawór należy wyregulować tak, aby temperatura wody powracającej do kotła nie spadała poniżej 50°C. To minimalna wartość zapewniająca bezpieczną pracę systemu.
Regulacji dokonuje się poprzez ustawienie siłownika lub pokrętła zaworu. Należy kontrolować temperaturę na termometrze powrotu.
| Typ instalacji | Minimalna temperatura | Optymalna temperatura |
| Kocioł węglowy | 50°C | 55-60°C |
| Kocioł gazowy | 45°C | 50-55°C |
| Kocioł na biomasę | 55°C | 60-65°C |
Najczęstsze błędy przy montażu
Niewłaściwe podłączenie zaworu do instalacji grzewczej może prowadzić do poważnych problemów. Najczęstszym błędem jest nieprawidłowe ustawienie kierunku przepływu. Zdarza się też pomylenie króćców zasilania z powrotem.
Brak uszczelnień lub ich niewłaściwy dobór to kolejna częsta pomyłka. Niedokładne dokręcenie złączek prowadzi do przecieków. Warto poświęcić więcej czasu na sprawdzenie szczelności.
Zbyt mocne dokręcenie może uszkodzić gwint lub korpus zaworu. Stosuj odpowiednią siłę podczas montażu.
Nieprawidłowe wypoziomowanie zaworu utrudnia jego pracę. Użyj poziomicy do precyzyjnego ustawienia.
Konserwacja zaworu po montażu
Regularne przeglądy zaworu trójdrożnego są niezbędne dla zachowania sprawności systemu. Kontrolę szczelności przeprowadzaj co 6 miesięcy.
Sprawdzaj działanie siłownika i jego reakcję na sygnały sterujące. Wyczyść zawór z osadów raz w roku.
W przypadku zauważenia nieprawidłowości, niezwłocznie przeprowadź konserwację. Nie czekaj na rozwój problemu.
Systematyczne czyszczenie przedłuża żywotność zaworu. Usuwaj zanieczyszczenia zgodnie z zaleceniami producenta.
Do czyszczenia używaj tylko dedykowanych środków. Unikaj agresywnych chemikaliów mogących uszkodzić uszczelnienia.
Prawidłowy montaż zaworu trójdrożnego - co musisz zapamiętać
Montaż zaworu trójdrożnego wymaga przestrzegania kilku kluczowych zasad. Najważniejsze to zachowanie właściwego kierunku przepływu, odpowiednie ustawienie temperatury powrotu oraz precyzyjne podłączenie króćców. Dokładne przestrzeganie kolejności montażu i używanie właściwych narzędzi gwarantuje bezawaryjną pracę układu.
Pamiętaj, że podłączenie zaworu do instalacji grzewczej to nie jednorazowa czynność. Regularne przeglądy, czyszczenie i kontrola szczelności to podstawa długotrwałego funkcjonowania systemu. Warto poświęcić więcej czasu na dokładny montaż, by uniknąć późniejszych problemów z instalacją.
Temperatura powrotu to kluczowy parametr wpływający na żywotność kotła. Jak podłączyć zawór trójdrożny, by działał efektywnie? Przede wszystkim należy zadbać o właściwe ustawienie temperatury powrotu (minimum 50°C dla większości instalacji) oraz regularną kontrolę wszystkich połączeń. Tylko kompleksowe podejście do montażu i konserwacji zapewni bezproblemową pracę całego układu grzewczego.
