PN 10 to oznaczenie, które w praktyce mówi o dopuszczalnym ciśnieniu elementu i od razu podpowiada, do jakich instalacji można go użyć. W hydraulice instalacyjnej ma to znaczenie przy doborze rur, kształtek, zaworów i całych odcinków przewodów, bo sama liczba nie wystarcza bez informacji o temperaturze, materiale i SDR. Poniżej rozkładam to na proste zasady, które da się zastosować przy zakupie i montażu.
Najważniejsze rzeczy, które trzeba wiedzieć o PN 10
- PN 10 oznacza klasę ciśnieniową 10 bar, zwykle odnoszoną do temperatury 20°C.
- To nie jest stała granica dla każdej temperatury i każdego medium.
- W rurach PP-R PN 10 najczęściej spotyka się w prostszych instalacjach z zimną wodą.
- Oznaczenie PN trzeba czytać razem z SDR, materiałem i zakresem temperatur.
- W całej instalacji liczy się najsłabszy element: rura, kształtka, zawór albo złącze.
Co oznacza PN 10 w instalacji
PN to ciśnienie nominalne, czyli klasa, według której ocenia się odporność elementu na ciśnienie. Jak podaje GTM Process Valves, odnosi się ono do maksymalnego ciśnienia roboczego w temperaturze odniesienia, zwykle 20°C. W praktyce PN 10 oznacza klasę 10 bar, ale nie traktuję jej jak uniwersalnej obietnicy pracy w każdych warunkach.
Najważniejsze jest tu rozróżnienie między oznaczeniem a rzeczywistą pracą instalacji. Jeśli temperatura rośnie, dopuszczalne ciśnienie spada; jeśli zmienia się medium albo sposób pracy systemu, ten sam element może być już za słaby. Dlatego PN 10 czytam zawsze razem z kartą techniczną, a nie w oderwaniu od reszty oznaczeń.
Jak wyglądają oznaczenia PN 10 na rurach i armaturze
Na rurach i kształtkach PN 10 najczęściej pojawia się obok materiału i wymiaru, na przykład jako PP-R PN10 SDR11. W materiałach Pipelife PN10 dla PP-R opisano jako system do zimnej wody przy 20°C i ciśnieniu 10 bar, a wyższe klasy oznaczono osobnymi paskami kolorystycznymi. Kolor bywa wygodną wskazówką, ale traktuję go pomocniczo, bo nie każdy producent oznacza produkty identycznie.

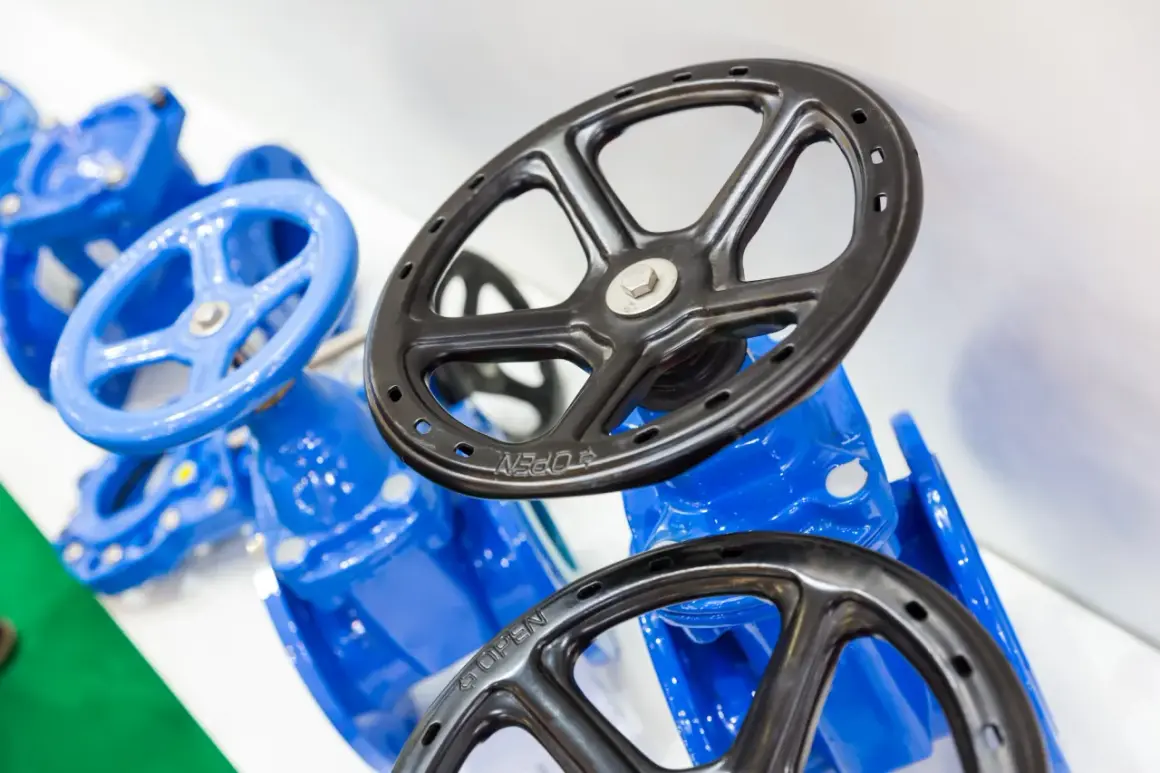

Podobne oznaczenia spotkasz też na rurach PE, PVC oraz na armaturze kołnierzowej, zaworach i filtrach. W praktyce najważniejsze jest to, żeby cały odcinek instalacji miał spójne parametry. Rura może mieć wyższą klasę, ale jeśli zawór albo złączka są słabsze, to właśnie one wyznaczają bezpieczny limit pracy.
Jak PN 10 łączy się z SDR i temperaturą
SDR to stosunek średnicy zewnętrznej rury do grubości ścianki. Im niższy SDR, tym grubsza ścianka i zwykle większa odporność na ciśnienie, ale też mniejsza średnica wewnętrzna przy tym samym DN. W praktyce PN 10 w PP-R często idzie w parze z SDR 11, PN 16 z SDR 7,4, a PN 20 z SDR 6.
Temperatura robi tutaj największą różnicę. Ta sama rura może być dopuszczona do 10 bar przy 20°C, ale już przy wyższej temperaturze instalacji jej bezpieczny zakres pracy spada. Dlatego projektant nie powinien dobierać klasy wyłącznie „na oko”; liczy się cały zakres pracy, łącznie ze skokami temperatury i ciśnienia.
PN 10, PN 16 i PN 20 różnią się bardziej niż samą liczbą
Jeżeli mam uprościć temat do jednego wyboru, to PN 10 zostawiam głównie dla prostszych układów z zimną wodą. W instalacjach cieplejszych albo tam, gdzie pojawiają się większe obciążenia, zwykle od razu patrzę wyżej. Poniższe zestawienie dobrze pokazuje, dlaczego.
| Klasa | Typowe znaczenie w praktyce | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| PN 10 | 10 bar w temperaturze odniesienia | Zimna woda, prostsze instalacje ciśnieniowe | Nie zakładaj, że wystarczy do ciepłej wody lub ogrzewania |
| PN 16 | Wyższa klasa ciśnieniowa, zwykle grubsza ścianka | Ciepła woda użytkowa, ogrzewanie niskotemperaturowe | Przy tym samym DN spada światło wewnętrzne |
| PN 20 | Najmocniejsza z popularnych klas w systemach domowych | Ciepła woda, wyższe temperatury pracy, część instalacji CO | Nie myl wyższej klasy z dowolnie wysoką temperaturą pracy |
W katalogach systemowych spotyka się też konkretne przypisanie: dla rur PP-R PN 10 do 20°C i 10 bar, PN 16 do ciepłej wody i niskotemperaturowego ogrzewania, a PN 20 do wyższych temperatur, ale już przy niższym dopuszczalnym ciśnieniu. To właśnie pokazuje, że sama liczba bez kontekstu potrafi wprowadzić w błąd.
Najczęstsze błędy przy wyborze PN 10
Najczęściej widzę pięć powtarzalnych pomyłek:
- Mylenie PN z DN. PN mówi o ciśnieniu, DN o wymiarze nominalnym.
- Zakładanie, że PN 10 zawsze znaczy dokładnie 10 bar niezależnie od temperatury.
- Dobieranie PN 10 do ciepłej wody albo ogrzewania bez sprawdzenia danych producenta.
- Pomijanie słabszego elementu w układzie, na przykład zaworu albo złączki.
- Przecenianie „zapasowej” klasy bez uwzględnienia większej grubości ścianki i mniejszego przepływu.
W praktyce najbardziej zdradliwe jest to, co dzieje się chwilowo: uderzenie hydrauliczne, szybkie zamknięcie zaworu albo lokalny skok ciśnienia. Instalacja może działać poprawnie przez większość czasu, a i tak zostać przeciążona jednym niekorzystnym ruchem. Dlatego nie patrzę tylko na warunki średnie, ale też na to, co może się wydarzyć w szczycie obciążenia.
Jak dobrać właściwą klasę bez zgadywania
Jeśli mam dobrać element do instalacji, idę zawsze tą samą kolejnością:
- Sprawdzam, co płynie w instalacji: zimna woda, ciepła woda, ogrzewanie czy inne medium.
- Odczytuję temperaturę pracy i sprawdzam, czy to warunki stałe, czy tylko okresowe.
- Patrzę na maksymalne ciśnienie robocze, a nie tylko na wartości „normalne”.
- Porównuję PN z SDR, materiałem i typem połączenia.
- Weryfikuję, czy rura, kształtka i armatura mają spójne parametry.
Ja przy takim doborze trzymam się jednej zasady: najpierw warunki pracy, potem klasa ciśnieniowa, dopiero na końcu cena. To oszczędza najwięcej błędów, bo w instalacjach hydraulicznych najdroższa bywa nie sama rura, tylko poprawka po złym wyborze. Jeśli element ma pracować na granicy swoich możliwości, lepiej od razu sięgnąć po wyższą klasę, ale tylko wtedy, gdy cały system rzeczywiście jest do niej dopasowany.
Co warto zapamiętać o PN 10 przed zakupem
PN 10 to praktyczne oznaczenie klasy ciśnieniowej, a nie uniwersalna pieczątka „do wszystkiego”. W instalacjach domowych sprawdza się świetnie w prostych układach z zimną wodą, ale przy wyższej temperaturze albo większym obciążeniu trzeba już patrzeć na PN 16 lub PN 20 oraz na SDR, materiał i kartę techniczną.
Jeśli chcesz podjąć dobrą decyzję, trzymaj się prostej kolejności: medium, temperatura, ciśnienie, dopiero potem model. To wystarczy, żeby odczytać oznaczenia bez zgadywania i uniknąć zakupu elementu, który wygląda podobnie, ale pracuje w zupełnie innych warunkach.
