W instalacji grzewczej bufor potrafi poprawić stabilność pracy pompy ciepła, ale tylko wtedy, gdy jest wpięty zgodnie z logiką całego układu. To właśnie odpowiedź na pytanie, czy bufor szeregowo czy równolegle, decyduje o tym, czy zyskasz prosty i tani układ, czy hydrauliczne zabezpieczenie dla kilku obiegów i stref. Poniżej rozkładam to na czynniki pierwsze: kiedy który wariant ma sens, jakie są jego ograniczenia i gdzie majsterkowicz najczęściej popełnia błąd.
Najważniejsze wnioski przed montażem bufora
- Szeregowo sprawdza się najlepiej w prostych instalacjach z jednym stabilnym obiegiem, zwłaszcza podłogowym.
- Równolegle warto wybrać wtedy, gdy instalacja ma kilka stref, różne temperatury pracy albo grozi jej zamykanie przepływów.
- Układ równoległy działa jak sprzęgło hydrauliczne, czyli rozdziela obieg źródła ciepła od obiegów odbiorczych.
- Układ szeregowy jest prostszy i zwykle ma mniejsze straty, ale nie naprawia źle zaprojektowanej hydrauliki.
- Za duży bufor nie jest automatycznie lepszy. Większa pojemność oznacza też większe straty i wolniejszą reakcję instalacji.
- Przy pompie ciepła zawsze sprawdzaj minimalny zład wody i wymagany przepływ w instrukcji konkretnego urządzenia.
Najkrótsza odpowiedź dla domowej kotłowni
Jeśli mam odpowiedzieć wprost, to w większości nowych, prostych instalacji celowałbym w podłączenie szeregowe, a w układach modernizowanych, mieszanych lub strefowych częściej wygrywa podłączenie równoległe. Nie chodzi tu o modę ani o to, które rozwiązanie brzmi bardziej „profesjonalnie”, tylko o to, czy instalacja potrzebuje jedynie większego zładu wody, czy również separacji hydraulicznej.
W praktyce patrzę na trzy rzeczy: liczbę obiegów, ryzyko zamykania przepływu przez siłowniki lub głowice oraz to, czy bufor ma współpracować z jednym źródłem ciepła, czy z kilkoma. Przy jednej podłogówce i stabilnym przepływie prostszy układ zwykle wystarcza. Przy grzejnikach, podłogówce i dodatkowym źródle ciepła bezpieczniej jest dać bufor równolegle.
| Sytuacja w domu | Lepszy kierunek | Dlaczego |
|---|---|---|
| Nowy dom, jedna podłogówka, mało sterowania | Szeregowo albo bez bufora | Instalacja sama daje stabilny przepływ i duży zład |
| Remont, grzejniki + podłogówka | Równolegle | Bufer rozdziela obiegi i stabilizuje hydraulikę |
| Wiele stref, siłowniki, głowice termostatyczne | Równolegle lub bardzo ostrożnie szeregowo | Trzeba zabezpieczyć minimalny przepływ dla źródła ciepła |
| Układ hybrydowy, np. pompa ciepła + kocioł | Równolegle | Łatwiej oddzielić źródło od odbiorników i zapanować nad różnymi temperaturami |
To dlatego nie lubię pytań stawianych wyłącznie na zasadzie „co lepsze”. Lepsze jest to rozwiązanie, które pasuje do konkretnej hydrauliki. I właśnie ta różnica staje się jasna, gdy rozrysujesz przepływ, a nie sam zbiornik.

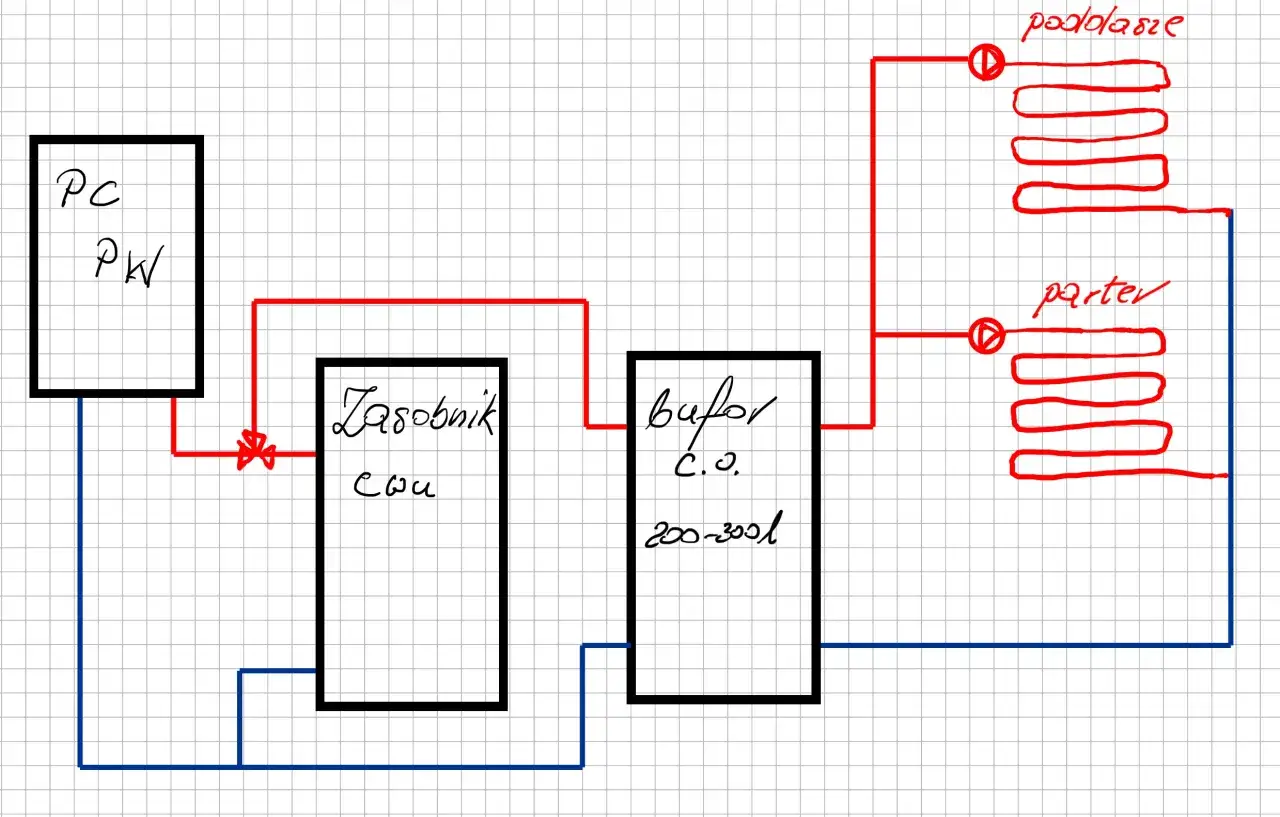

Czym różni się podłączenie szeregowe od równoległego
W układzie szeregowym bufor stoi w linii przepływu, najczęściej na powrocie z instalacji do pompy ciepła. Cała woda przepływa przez zbiornik, więc bufor pełni głównie rolę magazynu energii i stabilizatora pracy. Montaż jest prostszy, bo nie trzeba budować rozgałęzionej hydrauliki.
W układzie równoległym bufor działa jak sprzęgło hydrauliczne. Oznacza to, że obieg źródła ciepła i obiegi odbiorcze są od siebie hydraulicznie oddzielone, a bufor pomaga wyrównać przepływy. To rozwiązanie daje większą swobodę, ale wymaga lepszego projektu i dokładniejszego ustawienia armatury.
| Cecha | Szeregowo | Równolegle |
|---|---|---|
| Rola bufora | Magazyn ciepła i dodatkowy zład wody | Magazyn ciepła + sprzęgło hydrauliczne |
| Stopień komplikacji | Niski | Wyższy |
| Straty ciepła | Zwykle mniejsze | Zwykle większe, bo układ jest bardziej rozbudowany |
| Odporność na błędy hydrauliczne | Średnia | Wyższa |
| Najlepsze zastosowanie | Prosta podłogówka, stabilny przepływ | Wiele obiegów, stref i układów mieszanych |
| Typowy problem | Brak by-passu albo za mały zład | Podmieszanie i niepotrzebne komplikowanie układu |
Jeśli miałbym użyć jednego zdania technicznego: szeregowo stawiasz bufor „na drodze”, a równolegle robisz z niego punkt rozdziału przepływów. I właśnie od tego zależy, czy instalacja będzie spokojna, czy kapryśna.
Kiedy układ szeregowy działa najlepiej
Układ szeregowy wybieram wtedy, gdy instalacja ma być możliwie prosta i nie ma dużego ryzyka zamykania przepływu. Najlepiej czuje się w nowym domu z jedną podłogówką, bez kombinacji ze strefami, bez dużej liczby siłowników i bez mieszania kilku różnych temperatur zasilania.
- Gdy masz jeden obieg grzewczy i nie planujesz w najbliższym czasie rozbudowy.
- Gdy bufor ma głównie zapewnić minimalny zład wody dla pompy ciepła oraz pomóc w cyklu odszraniania, czyli defrostu.
- Gdy zależy ci na prostszym montażu, mniejszej liczbie armatury i zwykle niższych stratach ciepła.
- Gdy w instalacji nie ma ryzyka, że głowice termostatyczne albo siłowniki zamkną większość pętli naraz.
- Gdy chcesz zachować możliwie bezpośrednią drogę zasilania bez tworzenia dodatkowego rozdziału przepływów.
Tu ważny szczegół: w dokumentacjach producentów często pojawiają się minimalne wartości zładu wody, które trzeba spełnić dla konkretnej mocy urządzenia. Dla przykładu w jednej z instrukcji dla pompy 9 kW pojawia się bufor 50 litrów jako minimum. Nie traktuję tego jako uniwersalnej reguły dla wszystkich pomp, ale jako dobry sygnał, że pojemność trzeba zawsze sprawdzać w papierach konkretnego modelu.
Szeregowy montaż ma jednak jedną pułapkę. Jeżeli przepływ może zostać przydławiony przez automatyczne sterowanie, to sam bufor nie wystarczy. Wtedy potrzebny jest poprawnie dobrany zawór by-passowy, czyli zawór upustowo-nadmiarowy, który pozwala wodzie krążyć mimo chwilowego zamknięcia części obiegów.
Jeśli układ ma być kiedyś rozbudowany o dodatkowe strefy, to już na etapie projektu muszę brać poprawkę na to, że prosty wariant może się szybko przestać bronić. I właśnie wtedy sens ma drugi sposób wpięcia.
Kiedy równoległe wpięcie daje większy spokój
Podłączenie równoległe wybieram tam, gdzie hydraulika nie jest oczywista albo gdzie instalacja ma pracować w kilku trybach naraz. W modernizowanych domach, przy grzejnikach i podłogówce w jednym budynku, przy układach z kilkoma strefami oraz w systemach hybrydowych równoległy bufor daje po prostu większy margines bezpieczeństwa.
- Gdy w instalacji są dwa lub więcej obiegów o różnych temperaturach pracy.
- Gdy strefy mogą się zamykać, a pompa ciepła nadal musi mieć zapewniony przepływ.
- Gdy pracujesz na układzie modernizowanym i nie znasz dokładnie wszystkich oporów hydraulicznych.
- Gdy bufor ma pełnić rolę sprzęgła hydraulicznego, a nie tylko magazynu ciepła.
- Gdy masz układ hybrydowy, na przykład pompę ciepła wspieraną przez kocioł lub inne źródło.
Największa zaleta tego wariantu jest praktyczna: pompa ciepła pracuje w bardziej przewidywalnych warunkach, a obiegi odbiorcze mogą działać niezależnie. To ważne szczególnie wtedy, gdy jeden obieg potrzebuje niskiej temperatury, a drugi wyższej. W takim układzie łatwiej utrzymać stabilność, choć kosztem większej złożoności.
Wadą nie jest sam bufor, tylko to, że układ równoległy łatwo przeciążyć armaturą i źle ustawić. Za duże mieszanie strumieni może podnosić temperaturę pracy źródła, a to zwykle obniża sprawność, czyli COP - współczynnik pokazujący, ile ciepła dostajesz z każdej kilowatogodziny prądu.
Dlatego nie traktuję równoległego wpięcia jako „lepszego z definicji”. To raczej bezpieczniejsza opcja tam, gdzie instalacja jest bardziej wymagająca. Jeśli układ jest prosty, równoległe połączenie bywa po prostu niepotrzebnym komplikowaniem kotłowni.
Najczęstsze błędy przy montażu bufora
Tu zwykle zaczynają się problemy, które potem wygląda na winę pompy ciepła, a w rzeczywistości wynikają z hydrauliki. Najczęściej widzę te same pomyłki: za mały bufor, złe miejsce montażu, brak by-passu albo przekonanie, że sam zbiornik naprawi źle zaprojektowaną instalację.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Za mała pojemność bufora | Pompa często się załącza i wyłącza, czyli taktowanie rośnie | Sprawdź minimalny zład wymagany przez producenta i porównaj go z objętością całego układu |
| Brak by-passu w układzie szeregowym | Po zamknięciu stref spada przepływ i źródło pracuje niestabilnie | Dodaj zawór nadmiarowo-upustowy i ustaw go zgodnie z projektem |
| Zły czujnik temperatury lub złe jego miejsce | Automatyka „widzi” nie tę temperaturę, którą powinna | Umieść czujnik tam, gdzie przewiduje producent, a nie „tam, gdzie akurat było miejsce” |
| Przeciążenie układu równoległego armaturą | Duże mieszanie i trudne do ustawienia przepływy | Uprość schemat i sprawdź, czy wszystkie dodatkowe elementy są naprawdę potrzebne |
| Traktowanie bufora jako naprawy złej instalacji | Problemy wracają, tylko są bardziej ukryte | Najpierw zrównoważ hydraulikę, dopiero potem dobieraj pojemność zbiornika |
Jeśli miałbym wskazać jeden objaw ostrzegawczy, to byłoby nim właśnie taktowanie, czyli częste krótkie starty sprężarki. To zwykle znak, że układ nie trzyma właściwego przepływu, ma zbyt mały zład albo bufor został wpięty tak, że nie spełnia swojej funkcji. Wtedy problem nie leży w samym źródle ciepła, tylko w projekcie całej hydrauliki.
Co sprawdzić zanim zamkniesz schemat
Zanim zaakceptuję schemat, patrzę na cztery rzeczy: minimalny przepływ, minimalny zład, liczbę stref i przewidywaną rozbudowę instalacji. Dopiero potem wybieram połączenie. W praktyce prosty układ szeregowy jest dobry wtedy, gdy cała instalacja zachowuje się jak jeden stabilny obieg. Gdy tego nie ma, równoległe wpięcie daje większą tolerancję na błędy i zmiany pracy stref.
- Sprawdź w dokumentacji pompy ciepła minimalny zład wody i wymagany przepływ.
- Ustal, czy obiegi mogą się zamykać przez siłowniki, głowice lub automatykę strefową.
- Oceń, czy bufor ma działać jako magazyn energii, czy jako sprzęgło hydrauliczne.
- Zapewnij miejsce na odpowietrzenie, filtr, serwis armatury i łatwy dostęp do zaworów.
- Nie przewymiarowuj zbiornika bez potrzeby. 100 litrów wody przy różnicy 10°C magazynuje około 1,16 kWh, więc większa pojemność to nie tylko plus, ale też większa bezwładność i straty.
Ja zaczynam od prostego pytania: czy ta instalacja naprawdę potrzebuje separacji hydraulicznej, czy tylko trochę większego zładu wody. Jeśli odpowiedź brzmi „tylko stabilność”, często wystarczy układ szeregowy albo w ogóle rezygnacja z bufora. Jeśli instalacja jest mieszana, strefowa albo modernizowana, równoległe wpięcie zwykle daje lepszy efekt i mniej nerwów przy uruchomieniu.
