Bufor ciepła porządkuje pracę kotła, stabilizuje temperaturę i pozwala wykorzystać nadwyżkę energii zamiast oddawać ją w postaci przegrzania albo krótkich, nieefektywnych cykli. W praktyce odpowiedź na to, jak podłączyć bufor do pieca, zaczyna się od wyboru schematu: otwartego, zamkniętego albo grawitacyjnego z pompą. Poniżej rozpisuję to po ludzku, ale technicznie, tak żeby dało się od razu ocenić, co ma sens w twojej kotłowni.
Najważniejsze rzeczy, które trzeba ustalić przed montażem
- Bufor najlepiej łączyć tak, by gorąca woda wchodziła górą, a chłodniejszy powrót wracał dołem.
- W układzie zamkniętym potrzebujesz zaworu bezpieczeństwa i naczynia przeponowego, bez tego instalacji nie wolno uruchamiać.
- Bufor montuje się pionowo, blisko kotła i w miejscu z dostępem serwisowym oraz ochroną przed mrozem.
- Obieg grawitacyjny działa tylko przy krótkich odcinkach, małej liczbie załamań i odpowiedniej różnicy wysokości.
- Za mały zbiornik szybko przegrzewa kocioł, a za duży podnosi koszt i zwiększa straty postojowe.
- Przy podłogówce prawie zawsze potrzebny jest zawór mieszający, żeby nie puścić zbyt wysokiej temperatury na pętle.
Zacznij od sprawdzenia, czy bufor w tej instalacji ma sens
Ja zawsze zaczynam od pytania, czy kocioł naprawdę potrzebuje bufora i co ma on robić w instalacji. Gdy grzejesz drewnem, pelletem albo innym paliwem stałym, zbiornik magazynuje nadmiar ciepła, ogranicza liczbę rozpaleń i pomaga utrzymać wyższą temperaturę powrotu, co jest ważne dla trwałości kotła. Przy części nowoczesnych urządzeń bufor może być mniejszy, a niektóre modele potrafią pracować bez niego, ale tylko wtedy, gdy producent wyraźnie to dopuszcza.
W praktyce bufor działa trochę jak akumulator i trochę jak sprzęgło hydrauliczne. To ważne rozróżnienie, bo zbiornik nie jest po prostu „dodatkową beczką z ciepłą wodą”, tylko elementem, który porządkuje przepływy i chroni instalację przed chaotycznym oddawaniem mocy. Skoro to jest jasne, przechodzę do samego schematu połączeń.

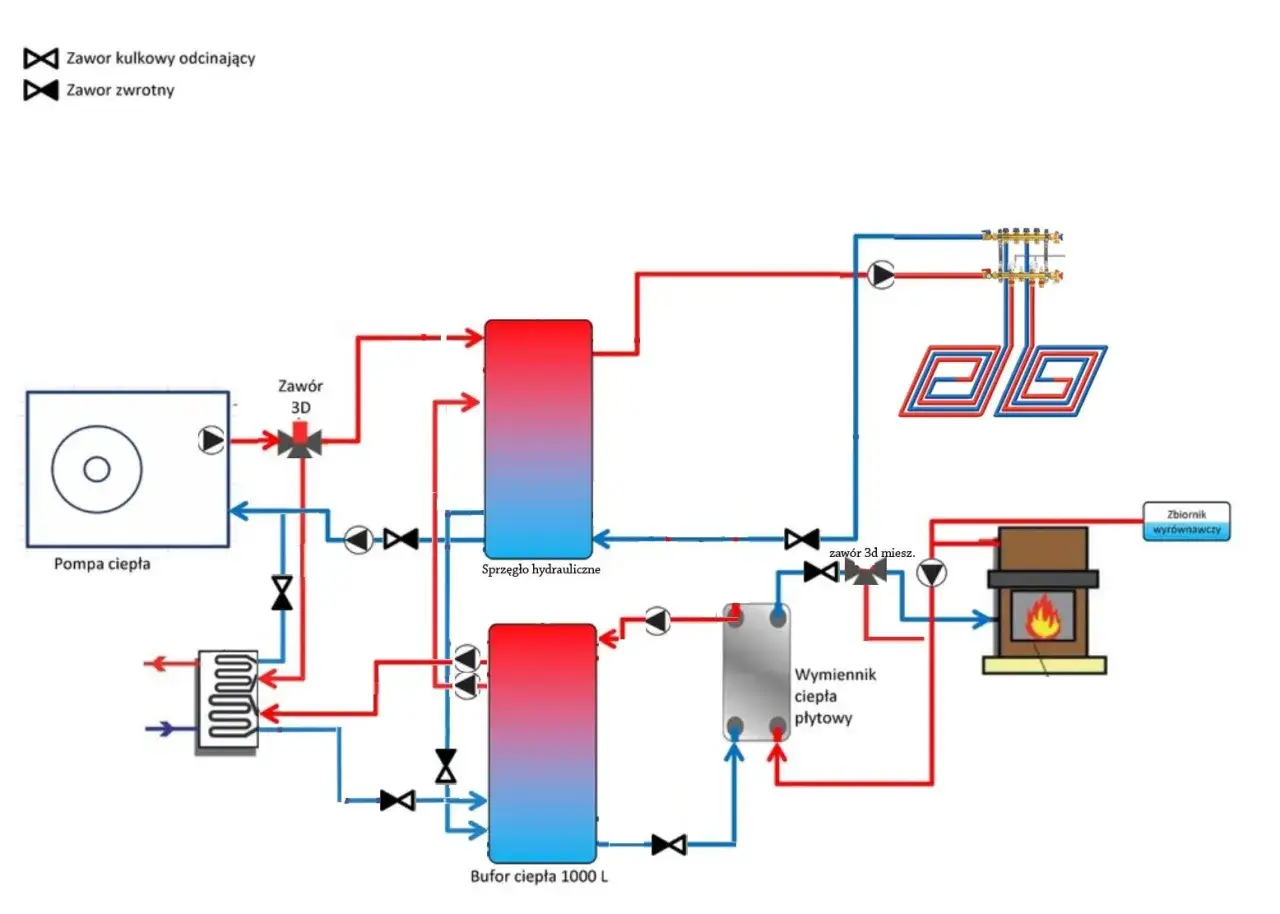

Tak powinien wyglądać schemat hydrauliczny
Najprostsza zasada jest stała: zasilanie z kotła trafia do górnej strefy bufora, a powrót wraca z dołu. Dzięki temu zbiornik warstwuje temperaturę, czyli utrzymuje najcieplejszą wodę na górze, a chłodniejszą niżej, bez niepotrzebnego mieszania.
| Element | Typowe wpięcie | Po co |
|---|---|---|
| Zasilanie z kotła | górny króciec bufora | dostarcza najgorętszą wodę do strefy ładowania |
| Powrót do kotła | dolny króciec bufora | odbiera chłodniejszą wodę i domyka obieg |
| Obieg grzewczy | pobór z góry bufora | karmi grzejniki i kolejne gałęzie instalacji |
| Podłogówka | za zaworem mieszającym | obniża temperaturę do bezpiecznego poziomu |
| Zabezpieczenia | zawór bezpieczeństwa, naczynie, manometr | chronią układ przed wzrostem ciśnienia |
Przy grzejnikach i podłogówce rozdzielam obieg odbiorczy na dwie gałęzie. Grzejniki mogą pracować bliżej temperatury bufora, natomiast podłogówka powinna dostać wodę po przejściu przez zawór mieszający, najczęściej w zakresie około 35-40°C, zależnie od projektu. To właśnie tutaj wychodzi na jaw, czy bufor został wpięty jako realny element instalacji, czy tylko dołożony do kotła.
| Układ | Co jest potrzebne | Kiedy ma sens | Uwaga |
|---|---|---|---|
| Otwarty | otwarte naczynie wzbiorcze i prawidłowo poprowadzone zabezpieczenia | starsze kotłownie i część kotłów na paliwo stałe | logika działania jest prostsza, ale nie ma tu miejsca na przypadkowe skróty |
| Zamknięty | zawór bezpieczeństwa, naczynie przeponowe, manometr | nowocześniejsze instalacje i układy z większą kontrolą ciśnienia | tu nie ma miejsca na brak zabezpieczeń |
W praktyce układ zamknięty wymaga pełnego zestawu zabezpieczeń, a w instrukcjach producentów spotyka się maksymalne ciśnienie pracy zbiornika na poziomie 0,3 MPa, więc dobór armatury trzeba zrobić świadomie, nie „na oko”. Gdy schemat jest już czytelny, trzeba jeszcze zdecydować, czy obieg ma pracować grawitacyjnie, czy z pompą.
Kiedy grawitacja wystarczy, a kiedy lepiej dać pompę
Jeśli bufor stoi bardzo blisko kotła, można rozważyć obieg grawitacyjny, czyli bez pompy na głównym połączeniu kocioł-bufor. To rozwiązanie ma sens tylko wtedy, gdy geometria instalacji nie przeszkadza przepływowi: odcinek jest krótki, mało załamań, a zbiornik jest wyżej od kotła. W praktyce taki układ działa sensownie przy długości rury do 4 m, maksymalnie trzech kolanach albo sześciu łukach i różnicy wysokości co najmniej 50 cm dla kotłów do 25 kW lub 80 cm dla 30 kW.
| Wariant | Plusy | Minusy | W praktyce |
|---|---|---|---|
| Grawitacyjny | pracuje nawet bez prądu, jest prostszy | wymaga krótkich odcinków i większych średnic | dobra opcja, gdy bufor stoi tuż obok kotła |
| Z pompą | większa swoboda prowadzenia rur, łatwiej zapanować nad przepływem | zależność od zasilania i automatyki | najczęstszy wybór w domowych kotłowniach |
Jeżeli pompa ma pracować w obejściu, nie może blokować naturalnej cyrkulacji. To drobny detal, ale właśnie on często rozstrzyga, czy instalacja będzie działała również przy zaniku prądu, czy zamieni się w zwykły obieg wymuszony. Ja właśnie dlatego nie traktuję pompy jako automatycznego usprawnienia, tylko jako element, który trzeba dopasować do całej hydrauliki. Kiedy układ jest już wybrany, największą różnicę robi pojemność zbiornika.
Jak dobrać pojemność, żeby bufor nie był za mały ani zbyt duży
Bufor dobieram pod moc kotła, rodzaj paliwa i to, jak długo ma pracować bez dokładania. W praktyce producenci dla kotłów 18, 26 i 33 kW pokazują minimalne pojemności rzędu 750, 1200, 1250 i 1850 litrów, a zalecane nawet 2000-3000 litrów, więc widać od razu, że za mały zbiornik psuje sens całej inwestycji. Z drugiej strony zbiornik przesadnie duży też nie jest darmowy, bo kosztuje więcej i dłużej oddaje ciepło postojowe.
| Przykład | Minimalna pojemność | Co to oznacza w praktyce |
|---|---|---|
| Kocioł 18 kW, drewno miękkie | 750 l | sensowny start, ale przy dłuższym paleniu lepiej celować wyżej |
| Kocioł 18 kW, drewno twarde | 1250 l | większy zapas energii i rzadsze dokładanie |
| Kocioł 26 kW, drewno miękkie | 1200 l | dolna granica dla stabilnej pracy układu |
| Kocioł 26-33 kW, drewno twarde | 1850 l | dla mocniejszych źródeł robi się już wyraźnie bezpieczniej |
| Dobór zalecany przez producenta w mocniejszych układach | 2000-3000 l | dobry wybór tam, gdzie paliwo i budynek stawiają większe wymagania |
- Jeśli moc kotła wyraźnie przewyższa straty budynku, podnieś pojemność o około 50% względem minimum.
- Jeśli dokładasz paliwo rzadziej niż co 12 godzin, większy bufor zwykle ma sens.
- Jeden większy zbiornik bywa lepszy niż dwa małe, bo łatwiej go wpiąć i mniej traci ciepła.
- Nie schodź poniżej 300 l, nawet jeśli układ kusi prostotą na papierze.
Po dobraniu pojemności można dopiero przejść do montażu, bo wtedy wiesz już, ile miejsca naprawdę potrzebujesz. To właśnie na tym etapie wiele osób zaczyna myśleć o rurach, zaworach i kolejności podłączeń.
Montaż krok po kroku w kotłowni
Ja przy montażu zaczynam od kotłowni, nie od rury. Bufor musi stać pionowo, być wypoziomowany i ustawiony blisko kotła, najlepiej w pomieszczeniu zabezpieczonym przed mrozem. Sam zbiornik możesz ustawić i przygotować samodzielnie, ale pierwsze uruchomienie, próba szczelności i dobór zabezpieczeń zostawiłbym osobie z kwalifikacjami, bo tutaj jedna pomyłka potrafi zrobić więcej szkody niż oszczędność na ekipie.
- Ustaw bufor pionowo i wypoziomuj go na stopkach, zostawiając dostęp do króćców, odpowietrzenia i spustu.
- Oznacz górny i dolny króciec jeszcze przed rozpoczęciem orurowania, żeby nie pomylić zasilania z powrotem.
- Zamontuj zawór bezpieczeństwa, naczynie przeponowe, filtr siatkowy i manometr, a zawór bezpieczeństwa wstaw zgodnie ze strzałką przepływu.
- Połącz zasilanie kotła z górą bufora, a powrót z dołem. Jeśli masz podłogówkę, daj za buforem zawór mieszający i osobną pompę obiegu.
- Zaizoluj wszystkie odcinki rur, szczególnie te przy kotle i przy buforze, bo tam straty są największe.
- Napełnij instalację, odpowietrz ją, sprawdź szczelność, a dopiero potem wykonaj próbne rozpalenie i obserwuj temperatury.
Takie podejście daje więcej niż szybkie skręcenie armatury „na oko”, bo już na etapie montażu wychodzi, czy instalacja ma sensowną logikę pracy. Skoro sam układ jest gotowy, trzeba jeszcze unikać kilku błędów, które psują efekt.
Błędy, które w praktyce kosztują najwięcej
W buforach najczęściej nie zawodzi sam zbiornik, tylko drobny błąd w hydraulice. Ja widzę to regularnie: ktoś oszczędza na średnicy rury, pomija zabezpieczenia albo miesza kierunek przepływu, a potem narzeka, że kocioł dalej się przegrzewa. To nie są „szczegóły”, tylko rzeczy, które decydują o pracy całego układu.
- Zbyt mały bufor - kocioł szybko dojeżdża do wysokiej temperatury, a cykle pracy robią się krótkie i nerwowe.
- Za duża odległość od kotła - rosną straty ciepła, a przy grawitacji układ może przestać działać prawidłowo.
- Pomylenie górnego i dolnego wpięcia - warstwowanie znika, a bufor nie ładuje się tak, jak powinien.
- Zawór zwrotny o zbyt dużym oporze - blokuje naturalną cyrkulację i zabija sens prostego obiegu.
- Brak mieszacza przy podłogówce - zbyt wysoka temperatura trafia na pętle, co jest po prostu złym pomysłem.
- Brak izolacji - część energii ucieka jeszcze zanim dotrze do grzejników.
Jeżeli po uruchomieniu kocioł dalej pracuje niestabilnie, najpierw sprawdzam te punkty, dopiero potem szukam problemu w samym urządzeniu. Na końcu zostaje odbiór instalacji i kilka testów, które warto zrobić przed sezonem.
Na co patrzę przed pierwszym sezonem grzewczym
Po montażu nie zakładam od razu, że wszystko jest idealne. Przez pierwsze rozpalenie obserwuję trzy rzeczy: czy bufor ładuje się warstwowo, czy powrót do kotła nie spada za nisko i czy ciśnienie w instalacji trzyma się bez skoków. W kotłach na paliwo stałe to właśnie stabilny powrót i sensowna praca pomp najczęściej decydują o tym, czy układ będzie spokojny, czy będzie trzeba go ciągle korygować.
- Góra zbiornika powinna nagrzewać się szybciej niż dół.
- Pompy nie powinny hałasować ani dusić przepływu.
- Ciśnienie nie może skakać po każdym dogrzaniu.
- Woda na podłogówce musi przechodzić przez mieszacz, jeśli układ tego wymaga.
- Izolacja rur powinna być ciągła, bez gołych odcinków przy kotle i przy buforze.
Jeśli po 1-2 godzinach palenia zbiornik nagrzewa się chaotycznie albo kocioł zbyt szybko dochodzi do wysokiej temperatury, problemem zwykle jest pojemność, opory hydrauliczne albo błędnie dobrany schemat wpięcia. Najlepszy efekt daje prosty układ, dobra pojemność i porządne zabezpieczenia, a nie najdroższy zbiornik czy najbardziej rozbudowana armatura.
