Ogrzewanie podłogowe działa dobrze wtedy, gdy od początku masz przemyślany układ warstw, stref i regulacji. W tym artykule pokazuję praktyczny schemat instalacji, kolejność montażu, dobór pętli oraz miejsca, w których przy samodzielnym wykonaniu najłatwiej popełnić kosztowny błąd. Dorzucam też konkretne liczby, które pomagają planować instalację bez zgadywania.
Najpierw zaplanuj układ, potem układaj rury
- Wodne ogrzewanie podłogowe pracuje zwykle na niskiej temperaturze zasilania, najczęściej w okolicach 30-45°C.
- Pętle powinny mieć podobną długość, a dla rury 16 mm często przyjmuje się maksymalnie około 100 m na jedną pętlę.
- Izolacja, taśma brzegowa i dylatacje są równie ważne jak same rury.
- Przed zalaniem jastrychu trzeba wykonać próbę szczelności i utrzymać ciśnienie w instalacji.
- W remoncie suchy system bywa rozsądniejszy niż klasyczna wylewka, bo ma mniejszą wysokość i szybciej się go uruchamia.
- Warstwa wykończeniowa ma znaczenie - płytki, cienkie panele i odpowiedni podkład potrafią zrobić większą różnicę, niż się wydaje.

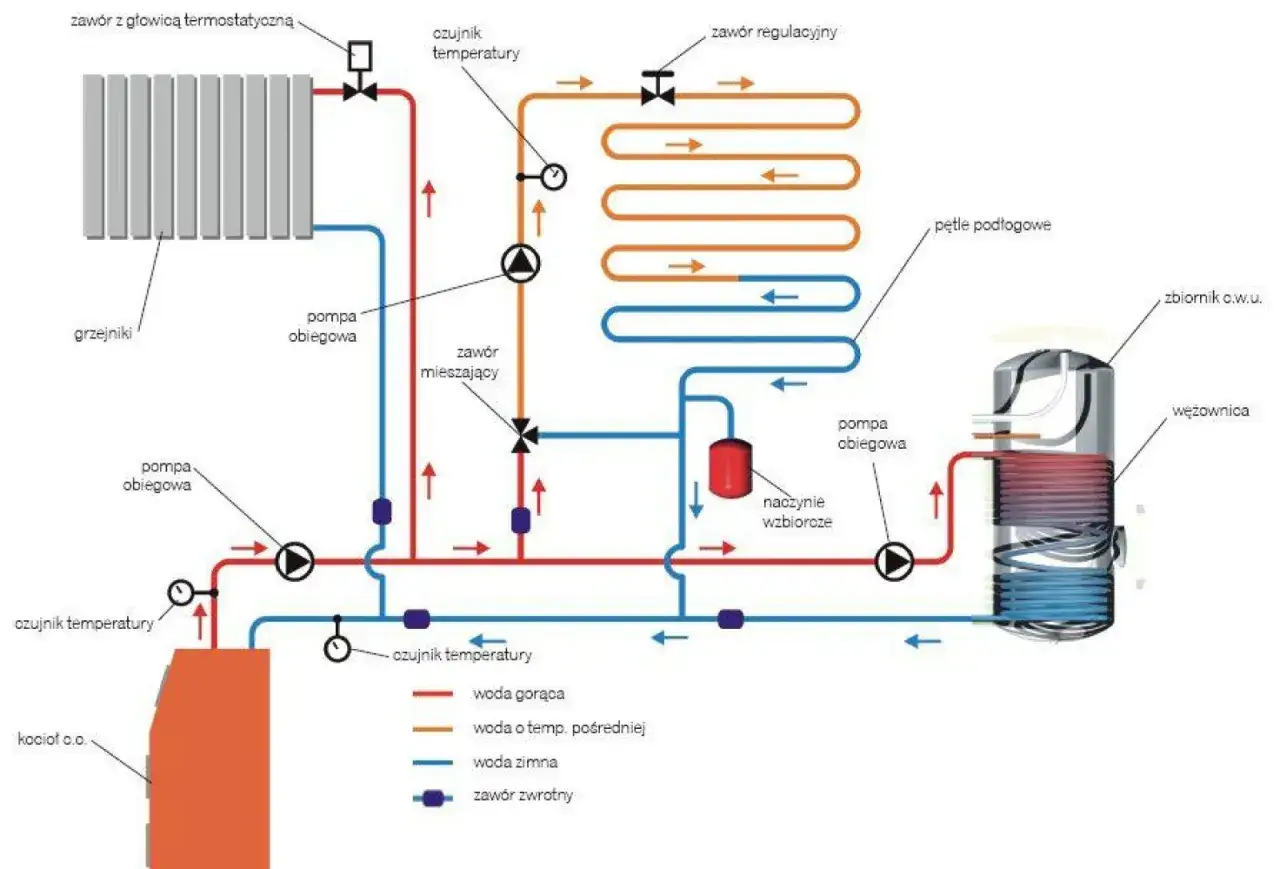

Jak wygląda prosty schemat instalacji
W praktyce patrzę na podłogówkę jak na układ przepływu ciepła: źródło ciepła podaje wodę do układu mieszającego, ten obniża temperaturę do poziomu odpowiedniego dla podłogi, a potem woda trafia do rozdzielacza, który rozdziela ją na osobne pętle w pomieszczeniach. Dalej ciepło przechodzi przez jastrych, czyli warstwę wylewki, która otula rury i rozprowadza energię po całej powierzchni.
| Element | Za co odpowiada | Dlaczego ma znaczenie |
|---|---|---|
| Źródło ciepła | Kocioł kondensacyjny, pompa ciepła lub inny układ niskotemperaturowy | Decyduje o tym, jaką temperaturą zasila się cały system |
| Grupa mieszająca | Obniża temperaturę wody do poziomu bezpiecznego dla podłogi | Bez niej podłogówka mogłaby dostać zbyt gorącą wodę |
| Rozdzielacz | Dzieli instalację na pętle i pozwala regulować przepływ | Tu ustawiasz równowagę między pomieszczeniami |
| Pętle grzewcze | Rury ułożone w podłodze według zaplanowanego schematu | To one oddają ciepło do strefy użytkowej |
| Jastrych | Otula rury i rozprowadza ciepło po powierzchni | Od jego jakości zależy równomierność grzania |
| Sterowanie | Termostaty, siłowniki i regulacja przepływów | Utrzymuje komfort bez przegrzewania pomieszczeń |
Jeśli układ ma działać dobrze, nie wystarczy narysować kilku pętli na planie. Ja zawsze zaczynam od tego, gdzie stoi źródło ciepła, ile jest stref i czy instalacja ma pracować jako czysta podłogówka, czy jako układ mieszany z grzejnikami. Gdy ten szkic jest logiczny, dalszy montaż idzie znacznie pewniej.
W dobrze dobranym systemie nie chodzi też o „gorącą” podłogę. Dla komfortu powierzchnia w pomieszczeniu o temperaturze około 20°C zwykle ma tylko kilka stopni więcej, a woda krążąca w instalacji pracuje znacznie niżej niż w klasycznych grzejnikach. To właśnie dlatego kolejna warstwa, czyli to, co dzieje się pod rurami, ma tak duże znaczenie.
Warstwy podłogi, które decydują o efekcie
Najwięcej błędów przy podłogówce bierze się nie z samych rur, ale z warstw pod nimi i nad nimi. Izolacja termiczna musi zatrzymać ciepło od strony gruntu lub zimnego stropu, a taśma brzegowa ma dać jastrychowi miejsce na pracę pod wpływem temperatury. Bez tego nawet dobrze rozplanowane pętle zaczną oddawać energię w niepożądanym kierunku.
- Podłoże nośne powinno być równe, czyste i stabilne, bo na krzywej bazie trudno później utrzymać właściwą grubość warstw.
- Izolacja ogranicza straty do dołu. W remontach często wygrywa system niskoprofilowy, a w nowym budynku można pozwolić sobie na grubszą warstwę.
- Folia lub warstwa rozdzielająca chroni izolację i pomaga poprawnie ułożyć kolejne warstwy bez „uciekania” wylewki między szczeliny.
- Taśma dylatacyjna o grubości zwykle 5-10 mm oddziela jastrych od ścian, słupów i innych pionowych przegród.
- Rury najczęściej układa się z PEX, PEX/Al/PEX albo PE-RT z barierą antydyfuzyjną, bo te materiały dobrze pracują w podłodze.
- Jastrych rozprowadza ciepło. W układach mokrych spotyka się referencyjnie rozwiązania z warstwą około 45 mm nad rurą, ale zawsze trzeba trzymać się dokumentacji konkretnego systemu.
W praktyce to właśnie jastrych decyduje o tym, czy podłoga oddaje ciepło równomiernie, czy tylko punktowo. Dlatego nie traktuję go jak zwykłej „wylewki”, ale jak element roboczy instalacji. A skoro warstwy już są jasne, pora odpowiedzieć na pytanie, które przy remoncie pada najczęściej: mokry układ czy suchy?
Mokry czy suchy system w domu i w remoncie
Wodna podłogówka nie zawsze wygląda tak samo. Mokry system oznacza klasyczne zatopienie rur w jastrychu, a suchy system opiera się na płytach systemowych i elementach rozprowadzających ciepło bez tradycyjnej, ciężkiej wylewki. Ja do nowego domu częściej wybieram układ mokry, a do remontu - suchy, zwłaszcza gdy liczy się mała wysokość i szybki montaż.
| Cecha | Mokry system | Suchy system |
|---|---|---|
| Wysokość i masa | Większa, bo dochodzi pełny jastrych | Mniejsza, bez klasycznej ciężkiej wylewki |
| Czas uruchomienia | Dłuższy, trzeba czekać na schnięcie i wygrzewanie | Krótki, bo nie trzeba czekać na dojrzewanie mokrej wylewki |
| Reakcja na sterowanie | Wolniejsza, ale bardziej stabilna | Szybsza, wygodna w modernizacji |
| Najlepsze zastosowanie | Nowe budynki, większe powierzchnie, dobra izolacja | Remonty, stropy drewniane, mało miejsca na warstwy |
| Minus | Ciężar, czas i większa bezwładność | Wyższy koszt systemu i większa wrażliwość na staranny montaż |
W suchych systemach spotyka się bardzo niskie układy, nawet z całkowitą wysokością około 28-38 mm z wykończeniem, ale to rozwiązania projektowane pod konkretną konstrukcję. W praktyce taki wariant ma sens tam, gdzie nie mogę dołożyć kolejnych centymetrów albo nie chcę przeciążać stropu. To ważne, bo przy podłogówce wysokość zabudowy bywa równie istotna jak sama moc grzewcza.
Jeżeli instalacja ma pracować przez lata bez nerwowych poprawek, decyzję o typie systemu dobrze podjąć jeszcze przed zamówieniem materiałów. Gdy to już ustalone, trzeba przejść do najczulszego punktu projektu, czyli rozstawu rur i długości pętli.
Rozstaw rur i długość pętli, czyli gdzie schemat najłatwiej się psuje
Rur nie układa się „na oko”. Rozstaw decyduje o tym, czy podłoga grzeje równomiernie, czy robi się chłodniejsza przy ścianach zewnętrznych i cieplejsza w środku. Standardowe odległości w systemach płaszczyznowych to 10, 15, 20, 25 i 30 cm, ale w domu najczęściej operuję zakresem 10-20 cm.
| Strefa | Typowy rozstaw | Po co tak gęsto lub rzadziej |
|---|---|---|
| Przy ścianach zewnętrznych i dużych przeszkleniach | Około 10 cm | Tu straty ciepła są największe, więc trzeba dogrzać brzeg pomieszczenia |
| Środkowa część pokoju | 15-20 cm | Wystarcza przy dobrej izolacji i stabilnym bilansie cieplnym |
| Pomieszczenia o mniejszym zapotrzebowaniu | 20-25 cm | Ma sens tylko wtedy, gdy obliczenia cieplne na to pozwalają |
Warto też pilnować długości samej pętli. Przy rurze 16 mm zwykle nie przekraczam około 100 m na jeden obwód, przy 17 mm bywa około 120 m, a przy 20 mm około 150 m. To nie jest sztywna reguła dla każdego domu, bo ostatecznie decydują obliczenia hydrauliczne, ale jako praktyczny punkt odniesienia działa bardzo dobrze. Ja zawsze wolę kilka sensownie rozdzielonych pętli niż jedną za długą, której później nie da się zbalansować.
Wzór prowadzenia rur też ma znaczenie. Meander jest prostszy i często sprawdza się w wąskich pomieszczeniach albo przy dogęszczaniu stref brzegowych. Spirala daje równomierniejszy rozkład temperatury i lepiej pasuje do salonów czy większych otwartych przestrzeni. Jeśli ktoś miesza te układy bez planu, potem zwykle walczy z nierównym grzaniem, a nie z samą instalacją.
Kiedy układ pętli jest już sensowny, trzeba połączyć go z rozdzielaczem i sterowaniem. To właśnie ten fragment instalacji decyduje, czy podłogówka będzie działała jak układ komfortowy, czy jak przypadkowy obieg z nierównymi temperaturami.
Rozdzielacz, pompa i sterowanie strefowe
Rozdzielacz to centrum dowodzenia całej podłogówki. Tu schodzą się pętle, tu ustawia się przepływy i tu widać od razu, czy projekt był przemyślany. Według Purmo podłogówka pracuje zwykle na niskiej temperaturze zasilania, najczęściej w zakresie 30-45°C, więc jeśli źródło ciepła pracuje wyżej, potrzebna jest grupa mieszająca albo inny sposób obniżenia temperatury.
| Element | Rola | Na co patrzę przy montażu |
|---|---|---|
| Przepływomierze | Pokazują przepływ na każdej pętli | Czy da się ustawić równowagę między strefami |
| Belka powrotna z zaworami | Otwiera i zamyka obiegi | Czy później da się dołożyć siłowniki |
| Siłowniki | Reagują na termostaty pokojowe | Czy sterowanie jest strefowe, a nie „na czuja” |
| Grupa mieszająca | Obniża temperaturę wody dla podłogi | Czy źródło ciepła nie podaje zbyt gorącej wody |
| Pompa obiegowa | Wymusza przepływ w całym obiegu | Czy ma zapas przy oporach instalacji |
| Odpowietrznik i spust | Pomagają przy napełnianiu i serwisie | Czy da się łatwo uruchomić i opróżnić układ |
Praktyczny punkt, który często pomija się w domowych projektach, to różnica temperatur między zasilaniem a powrotem. W dobrze pracującym układzie zwykle mieści się ona w granicach 5-10°C. Gdy różnica robi się wyraźnie większa, pętla może być przyduszona; gdy za mała, przepływ bywa za duży i instalacja traci na sprawności. Dlatego po rozruchu nie ustawiam wszystkiego na maksimum, tylko spokojnie balansuję strefy.
Na tym etapie instalacja przestaje być tylko rysunkiem, a zaczyna zachowywać się jak realny układ hydrauliczny. I właśnie wtedy najwięcej znaczy kolejność prac na budowie, bo pomyłki po zalaniu jastrychu naprawia się już bardzo trudno.
Montaż krok po kroku bez skrótów, które później bolą
- Rozpisz bilans pomieszczeń i strefy. Zanim cokolwiek kupię, sprawdzam powierzchnie, straty ciepła i to, które pokoje potrzebują gęstszego rozstawu rur.
- Ustal wysokość podłogi. To moment na sprawdzenie progów, drzwi, połączeń z innymi pomieszczeniami i całej docelowej grubości warstw.
- Przygotuj podłoże. Powinno być suche, nośne i wyrównane. Na brudnej lub krzywej bazie później kumulują się błędy w całym układzie.
- Ułóż izolację i taśmę brzegową. Taśma 5-10 mm oddziela jastrych od ścian i innych pionowych przegród, a izolacja nie pozwala uciekać ciepłu w dół.
- Zamontuj rozdzielacz. Dobrze, jeśli jest dostępny serwisowo i od początku wiadomo, którędy pójdą pętle oraz zasilanie.
- Rozłóż rury według planu. Zacznij od rozdzielacza, prowadź łuki bez załamań, oznacz każdą pętlę i pilnuj rozstawu w strefach brzegowych.
- Wykonaj próbę szczelności. Jak pokazuje protokół KAN-therm, obwody należy sprawdzić wodą lub powietrzem pod ciśnieniem, zwykle 4-6 bar, w dwóch etapach: 60 minut i 120 minut. Ciśnienie trzeba utrzymać także podczas układania jastrychu.
- Zalej jastrych i daj mu dojrzeć. W praktyce cementowy nagrzewa się najwcześniej po 21 dniach, a gipsowy po 7 dniach od zakończenia układania, chyba że producent podaje inaczej.
- Wygrzej płytę zgodnie z procedurą. Typowo przez pierwsze 3 dni utrzymuje się 25°C na zasilaniu, a potem przez kolejne 4 dni jedzie na maksymalnej dopuszczalnej temperaturze dla danego systemu.
- Sprawdź wilgotność i dopiero wtedy kładź wykończenie. To etap, którego nie warto przyspieszać, bo późniejsze szkody są dużo droższe niż kilka dodatkowych dni czekania.
Jeśli miałbym wskazać jeden moment, w którym instalacje najczęściej zaczynają się psuć, byłby to odcinek między próbą szczelności a wykończeniem podłogi. Rury wyglądają wtedy na gotowe, ale to właśnie wtedy wychodzą problemy z dylatacją, schnięciem i kolejnością uruchomienia. Gdy ten etap jest zrobiony porządnie, komfort pojawia się praktycznie sam.
Najczęstsze błędy przy podłogówce
W podłogówce nie przegrywa się spektakularnie. Przegrywa się po cichu: za słaba izolacja, zbyt długa pętla, źle dobrana warstwa wykończeniowa i brak regulacji. Poniżej zbieram błędy, które widzę najczęściej, bo właśnie one najczęściej wracają w rozmowach po sezonie grzewczym.
| Błąd | Skutek | Lepsza praktyka |
|---|---|---|
| Za mało izolacji pod rurami | Ciepło ucieka w dół, a nie do pomieszczenia | Dobrać izolację do konstrukcji budynku i nie oszczędzać na tej warstwie |
| Za długie pętle | Trudniejszy przepływ i nierówne grzanie | Trzymać pętle podobnej długości i nie przekraczać rozsądnych limitów |
| Brak dylatacji brzegowej | Pęknięcia jastrychu i naprężenia przy ścianach | Stosować taśmę 5-10 mm i prowadzić przejścia w osłonie |
| Zbyt wysoka temperatura zasilania | Spadek komfortu i gorsza efektywność | Stosować mieszanie i utrzymywać niskotemperaturowy tryb pracy |
| Brak wygrzewania jastrychu | Ryzyko uszkodzeń posadzki i problemów z wilgocią | Przestrzegać procedury producenta i nie skracać czasu schnięcia |
| Złe wykończenie podłogi | Podłogówka grzeje słabiej, niż powinna | Wybierać materiały o niskim oporze cieplnym |
| Rury pod stałą, ciężką zabudową | Słabsze oddawanie ciepła i bezsensowny koszt materiału | Unikać prowadzenia pętli tam, gdzie podłoga i tak nie będzie pracować normalnie |
Ja szczególnie pilnuję dwóch rzeczy: regulacji przepływów i wykończenia. Nawet świetnie ułożona instalacja potrafi działać przeciętnie, jeśli na wierzchu ląduje zbyt gruba warstwa o dużym oporze cieplnym albo ktoś traktuje rozdzielacz jak ozdobę, której już nie trzeba ruszać.
To prowadzi do ostatniego, bardzo praktycznego elementu: samej podłogi. Bo wbrew pozorom nie każde wykończenie zachowuje się tak samo, a w podłogówce ten detal naprawdę potrafi zmienić odczuwalny komfort.
Co sprawdzić, zanim zamkniesz podłogę wykończeniem
Warstwa wykończeniowa ma większe znaczenie, niż zwykle się zakłada. Płytki ceramiczne i kamień przewodzą ciepło najlepiej, bo stawiają mały opór. Panele też mogą działać bardzo dobrze, ale tylko wtedy, gdy są przeznaczone do podłogówki i mają rozsądną grubość - w praktyce często celuję w okolice 8-9 mm. Grube dywany, masywne podkłady i przypadkowe drewno potrafią zdusić sens całej instalacji.
| Wykończenie | Ocena dla podłogówki | Moja uwaga |
|---|---|---|
| Płytki i gres | Bardzo dobre | Najprostsza i najpewniejsza opcja do łazienek, kuchni i stref intensywnych |
| Kamień | Bardzo dobre | Świetnie przewodzi ciepło, ale trzeba pilnować poprawnego montażu i fug |
| Panele dedykowane do podłogówki | Dobre | Wybierać produkty przeznaczone do niskich oporów cieplnych, najlepiej cienkie i stabilne |
| Drewno warstwowe | Warunkowo dobre | Ma sens, jeśli producent dopuszcza taki układ i materiał jest stabilny wymiarowo |
| Gruby dywan lub ciężki podkład | Słabe | Może zauważalnie ograniczyć moc grzewczą |
- Sprawdzam, czy wykończenie ma niski opór cieplny i jest dopuszczone do pracy z ogrzewaniem podłogowym.
- Kontroluję, czy rozdzielacz ma łatwy dostęp po zakończeniu prac.
- Oznaczam wszystkie pętle, żeby później nie zgadywać, który obwód obsługuje który pokój.
- Pilnuję, żeby strefy przy dużych przeszkleniach i ścianach zewnętrznych miały sensowny rozstaw rur.
- Jeśli system ma współpracować z pompą ciepła, utrzymuję możliwie niską temperaturę zasilania i równą regulację przepływów.
Jeżeli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: dobrze wykonane ogrzewanie podłogowe nie zaczyna się od rur, tylko od planu. Kiedy schemat, warstwy, pętle, rozdzielacz i wykończenie są zgrane, instalacja pracuje spokojnie, oszczędnie i bez ciągłego kręcenia ustawieniami. Właśnie to najbardziej opłaca się dopracować przed zalaniem podłogi.
