Poprawne wpięcie miernika prądu nie jest trudne, ale wymaga jednej ważnej zasady: amperomierz pracuje w szeregu, a nie równolegle. W tym tekście pokazuję, jak przygotować obwód, jak ustawić multimetr, gdzie wpiąć przewody i kiedy lepiej sięgnąć po cęgi prądowe zamiast klasycznego pomiaru. Dorzucam też typowe błędy, które najczęściej kończą się spalonym bezpiecznikiem albo bezsensownym wynikiem.
Najważniejsze zasady przed pierwszym pomiarem prądu
- Amperomierz wpina się szeregowo, więc trzeba przerwać obwód i wstawić miernik w tor prądu.
- Przed pomiarem sprawdź, czy wybrano właściwy tryb, czyli DC lub AC, oraz odpowiednie gniazdo dla przewodów.
- Jeśli nie znasz spodziewanego prądu, zaczynaj od najwyższego zakresu i schodź niżej dopiero po odczycie.
- Przy instalacjach sieciowych i większych obciążeniach zwykle bezpieczniejsze są cęgi prądowe.
- Błędne wpięcie najczęściej kończy się przepaleniem bezpiecznika miernika albo uszkodzeniem obwodu.
- Przy niskich prądach liczy się też spadek napięcia na mierniku, czyli burden voltage, bo może zafałszować wynik.
Na czym polega pomiar prądu i dlaczego miernik wpina się szeregowo
Prąd płynie przez obwód tylko wtedy, gdy ma zamkniętą drogę. W praktyce oznacza to, że amperomierz musi stać się częścią tej drogi, więc wpinam go szeregowo, a nie równolegle jak woltomierz. To nie jest drobny szczegół, tylko fundament całego pomiaru. Jeśli podłączysz miernik równolegle do źródła, jego bardzo mała rezystancja wewnętrzna może zachować się jak prawie zwarcie.
Właśnie dlatego miernik prądu różni się od pomiaru napięcia. W trybie amperomierza układ pomiarowy ma niski opór, bo ma przepuścić prąd przez siebie i zmierzyć jego wartość. Taka konstrukcja jest wygodna, ale ma też koszt: każdy dodatkowy spadek napięcia na mierniku wpływa na obwód. Przy dużych prądach to zwykle bez znaczenia, przy małych już tak. Właśnie tutaj pojawia się zjawisko burden voltage, czyli spadku napięcia na samym mierniku, który potrafi zaniżyć wynik albo zmienić pracę delikatnego układu.
Ja traktuję to bardzo praktycznie: jeśli obwód ma być mierzony bez większej ingerencji, od razu myślę o metodzie pomiaru, a dopiero potem o samym mierniku. Ten porządek oszczędza czas i błędy. Następny krok to sprawdzenie, czy sprzęt i obwód są gotowe do bezpiecznego podłączenia.
Przygotowanie miernika i obwodu przed pomiarem
Zanim rozpinam przewody, sprawdzam trzy rzeczy: rodzaj prądu, spodziewany zakres i gniazda w mierniku. To najprostszy sposób, żeby uniknąć spalenia bezpiecznika wejściowego albo przełączenia miernika w zły tryb. W większości multimetrów przewód czarny trafia do COM, a czerwony do gniazda prądowego, zwykle oznaczonego jako mA lub A. Jeśli nie wiem, jaki prąd popłynie, wybieram najwyższy bezpieczny zakres dostępny w danym modelu.
Przed pomiarem warto też sprawdzić stan przewodów i bezpieczników w samym mierniku. W obwodach domowych i warsztatowych pracuję tylko z przewodami pomiarowymi w dobrym stanie, bo zużyta izolacja albo luźna końcówka zwiększa ryzyko i psuje odczyt. Przy wyższych napięciach, zwłaszcza w instalacjach 230 V, nie ma miejsca na prowizorkę. Jeśli nie mam pewności co do stanu obwodu, najpierw odłączam zasilanie i upewniam się, że układ jest rzeczywiście beznapięciowy.
W praktyce przed podłączeniem wykonuję taką krótką checklistę:
- sprawdzam, czy mierzę AC czy DC,
- ustawiam odpowiednie gniazdo i zakres prądowy,
- oceniam, czy spodziewany prąd nie przekracza możliwości miernika,
- oglądam przewody, końcówki i bezpieczniki,
- odłączam zasilanie obwodu, jeśli tylko da się to zrobić bez utraty diagnostyki.
Taki start nie jest przesadą. To po prostu eliminuje większość pomyłek, które później wyglądają jak „dziwne zachowanie miernika”, a w rzeczywistości są błędem przygotowania. Mając to za sobą, można przejść do samego wpięcia urządzenia w tor prądu.
Jak podłączyć amperomierz krok po kroku
Najczytelniej pokazuje to zwykły scenariusz warsztatowy. Masz źródło zasilania, odbiornik i chcesz sprawdzić pobór prądu. Wtedy rozłączasz obwód w jednym miejscu i w to miejsce wstawiasz miernik. Nie próbujesz „dotknąć” przewodami dwóch punktów obok siebie, tylko świadomie zamieniasz fragment przewodu w część układu pomiarowego.
- Wyłącz zasilanie obwodu.
- Ustaw miernik na pomiar prądu i wybierz odpowiedni rodzaj, czyli AC albo DC.
- Przełóż czerwony przewód do właściwego gniazda prądowego, a czarny zostaw w COM.
- Rozepnij obwód w miejscu, w którym chcesz mierzyć prąd.
- Wstaw miernik w przerwę tak, aby prąd płynął przez niego, a nie obok niego.
- Włącz zasilanie i odczytaj wynik po ustabilizowaniu się wskazania.
Jeśli mierzysz prąd stały, zwróć uwagę na polaryzację. Ujemny znak na wyświetlaczu zwykle nie oznacza awarii, tylko odwrotny kierunek przepływu względem podłączenia przewodów. Przy prądzie przemiennym to mniej istotne, bo kierunek zmienia się cyklicznie. Ważniejsze jest wtedy, czy miernik obsługuje pomiar AC w danym zakresie i czy nie przekraczasz jego limitu.

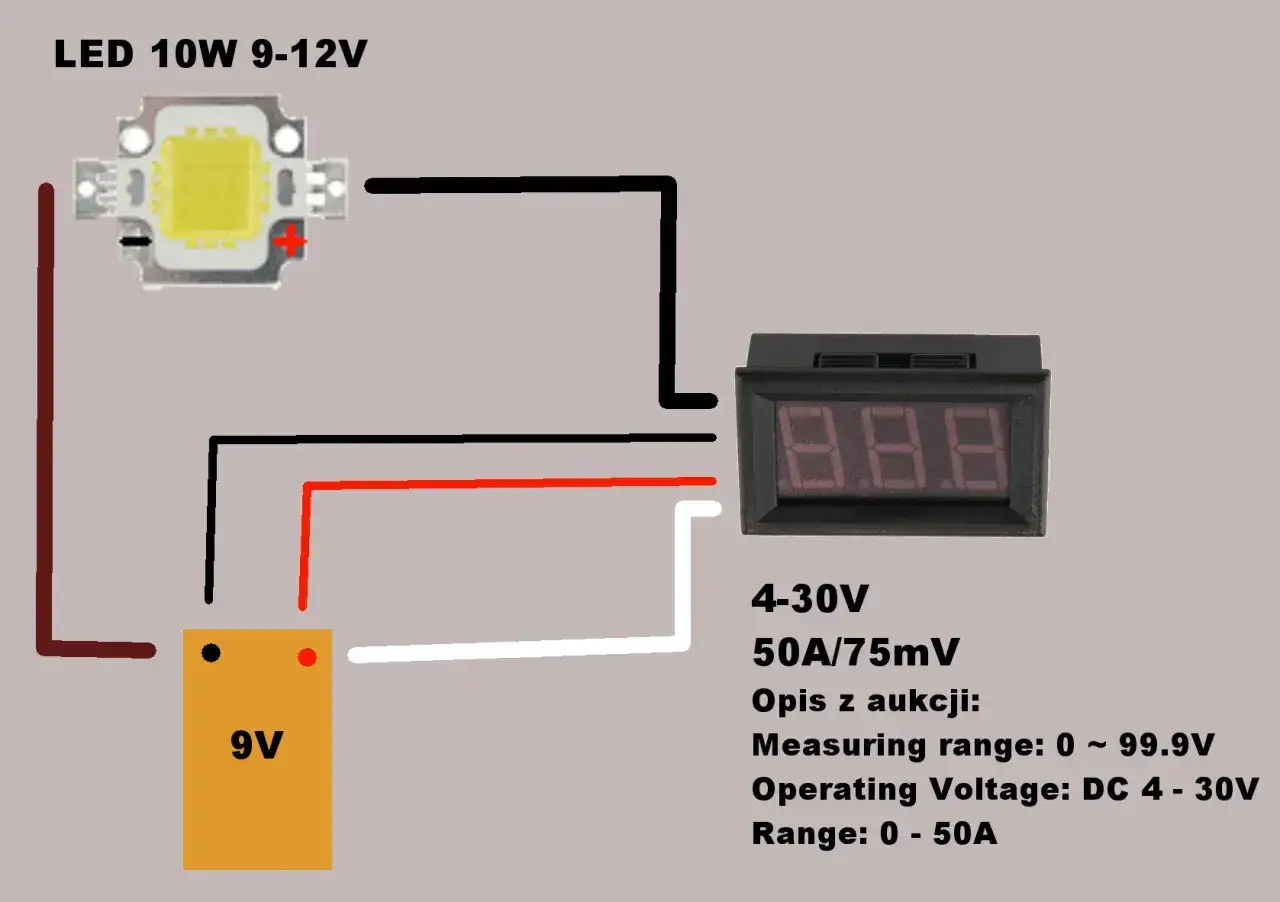

W prostych obwodach bateryjnych, na przykład przy elektronice 9 V albo 12 V, taka procedura jest szybka i bezproblemowa. Przy większych obciążeniach trzeba już bardziej uważać, bo nawet krótki błąd wpięcia może wywołać zwarcie. Jeśli po uruchomieniu układu odczyt od razu jest niestabilny, nie zgaduję, tylko wracam do połączeń. Zwykle winny jest luźny styk, zły zakres albo błędne gniazdo.
Najczęstsze błędy, które psują wynik albo palą bezpiecznik
Większość problemów z pomiarem prądu powtarza się zaskakująco często. Widziałem to tyle razy, że dziś od razu sprawdzam te same punkty kontrolne. Najgorszy błąd to podłączenie miernika równolegle do źródła lub odbiornika. Drugi to zostawienie przewodu w gnieździe prądowym, a potem próba pomiaru napięcia bez przepięcia wtyków. To brzmi banalnie, ale właśnie tak najczęściej przepala się bezpiecznik wejściowy.
- Podłączenie miernika równolegle zamiast szeregowo.
- Użycie niewłaściwego gniazda dla przewodu czerwonego.
- Pomiar prądu w trybie napięcia lub napięcia w trybie prądu.
- Brak przejścia na wyższy zakres przy nieznanym obciążeniu.
- Rozpinanie i przepinanie przewodów przy włączonym zasilaniu.
- Ignorowanie stanu bezpiecznika w mierniku po wcześniejszym błędzie.
- Praca z uszkodzonymi przewodami pomiarowymi lub luzem na końcówkach.
Jest jeszcze jedna pułapka, która nie zawsze kończy się awarią, ale fałszuje wynik. To zbyt duży spadek napięcia na samym mierniku. W delikatnych układach, szczególnie przy małych prądach, obwód zaczyna zachowywać się inaczej niż bez pomiaru. Jeśli napięcie zasilania siada albo odbiornik działa słabiej niż zwykle, najpierw podejrzewam właśnie wpływ samego pomiaru. Wtedy zmieniam metodę albo używam innego instrumentu.
Na tym etapie łatwo już odpowiedzieć sobie na pytanie, kiedy klasyczny pomiar ma sens, a kiedy lepiej wybrać inne narzędzie. To robi różnicę zwłaszcza w domowym DIY, gdzie sprzęt nie zawsze jest dobrany do konkretnego zadania.
Kiedy wybrać multimetr, cęgi prądowe albo miernik z bocznikiem
W praktyce nie ma jednego narzędzia do wszystkiego. Klasyczny amperomierz w multimetrze sprawdza się świetnie przy małych i średnich prądach, kiedy mogę spokojnie rozpiąć obwód. Cęgi prądowe są lepsze wtedy, gdy nie chcę przerywać przewodu albo pracuję przy większym obciążeniu. Miernik z bocznikiem, czyli zewnętrznym rezystorem pomiarowym, bywa najlepszy przy delikatnych sygnałach i automatyce, ale wymaga trochę więcej wiedzy i staranności.
| Rozwiązanie | Kiedy ma sens | Mocna strona | Ograniczenie |
|---|---|---|---|
| Multimetr w trybie A | Małe i średnie prądy, proste obwody, elektronika, zasilanie bateryjne | Dokładny i tani, łatwy do użycia przy jednorazowym pomiarze | Trzeba rozpiąć obwód, a zakres prądowy bywa ograniczony |
| Cęgi prądowe | Instalacje z większym obciążeniem, kable sieciowe, serwis bez rozpinania | Pomiar bez przerywania obwodu i zwykle większe bezpieczeństwo pracy | Przy bardzo małych prądach dokładność bywa gorsza |
| Miernik z bocznikiem | Automatyka, niskie prądy, sygnały 4-20 mA, pomiary precyzyjne | Lepsza kontrola niskich wartości i możliwość dostrojenia pomiaru | Wymaga dodatkowego elementu i poprawnego obliczenia wartości |
Ja najczęściej wybieram multimetr, gdy robię szybki pomiar w warsztacie albo przy prostym odbiorniku 12 V. Gdy tylko pojawia się przewód sieciowy, mocniejszy silnik, grzałka albo nie chcę ingerować w połączenia, od razu rozważam cęgi. To nie jest kwestia wygody, tylko odpowiedniego poziomu ryzyka i tego, czy pomiar ma nie zakłócać pracy obwodu.
Jeśli zależy Ci na uniwersalnym zestawie do DIY, rozsądny zestaw to dobry multimetr z zabezpieczonym wejściem prądowym i osobne cęgi do sytuacji, w których nie chcesz rozpinania. Taki duet pokrywa większość zadań bez kombinowania. Zostaje jeszcze ostatnia rzecz, która decyduje o jakości wyniku, czyli sposób jego odczytu i interpretacji.
Czego pilnuję, żeby pomiar był wiarygodny i bezpieczny
Sam odczyt na ekranie to dopiero początek. Najpierw patrzę, czy wartość jest stabilna, a dopiero potem zapisuję wynik. Jeśli liczba skacze, nie zakładam od razu usterki. Sprawdzam styk, zakres, rodzaj prądu i to, czy miernik nie wpływa na obwód zbyt mocno. Przy małych prądach taki wpływ bywa zaskakująco duży i właśnie wtedy pojawia się wspomniany spadek napięcia na mierniku.
Warto też pamiętać o kilku prostych zasadach:
- nie zostawiam miernika w gnieździe prądowym, jeśli kończę pomiar i zaraz przechodzę do napięcia,
- przy nieznanym prądzie zaczynam od wyższego zakresu,
- po pomiarze wyłączam zasilanie, zanim przepnę przewody,
- przy obwodach sieciowych wolę metodę, która nie wymusza rozpinania przewodów, jeśli mam taką możliwość,
- gdy pomiar ma wpływać na pracę układu, szukam narzędzia o mniejszym obciążeniu wejściowym.
To właśnie te drobne nawyki robią największą różnicę. Dobre podłączenie, właściwy zakres i świadomość ograniczeń miernika wystarczą w większości domowych i warsztatowych sytuacji. Jeśli jednak obwód jest zasilany z sieci, pobiera duży prąd albo pomiar ma znaczenie dla bezpieczeństwa instalacji, lepiej wybrać metodę, która nie zmusza do ryzykownego rozpinania układu. Wtedy pomiar jest nie tylko prostszy, ale przede wszystkim sensowny.
