Pomiar instalacji elektrycznej to nie formalność do odhaczenia, tylko sprawdzenie, czy przewody, zabezpieczenia i uziemienie nadal chronią domowników tak, jak powinny. W praktyce chodzi o wykrycie przegrzań, uszkodzonej izolacji, błędów po remoncie i takich usterek, które na co dzień nie są widoczne, ale przy awarii robią największą różnicę. Opisuję tu, kiedy badanie jest wymagane, co obejmuje, co można sprawdzić samemu i jak ocenić protokół, żeby nie skończyć z papierem bez wartości.
Najważniejsze rzeczy, które warto wiedzieć przed badaniem
- Co najmniej raz na 5 lat trzeba sprawdzić m.in. połączenia, osprzęt, zabezpieczenia, izolację przewodów i uziemienie.
- W domu jednorodzinnym nie ma obowiązku corocznego sprawdzania wszystkich elementów jak w części obiektów, ale kontrola pięcioletnia nadal obowiązuje.
- Samodzielnie możesz robić głównie oględziny i test przyciskiem TEST w wyłączniku RCD.
- Dobry protokół podaje konkretne wyniki, zakres badań, dane miernika i wnioski, a nie tylko ogólną ocenę.
- Orientacyjny koszt pełnego przeglądu mieszkania lub domu to zwykle kilkaset złotych, a przy większym domu i szerszym zakresie więcej.
Kiedy badanie instalacji elektrycznej jest obowiązkowe
W Polsce punkt odniesienia jest prosty: art. 62 Prawa budowlanego. GUNB przypomina, że co najmniej raz na 5 lat trzeba objąć kontrolą także instalację elektryczną i piorunochronną, a zakres obejmuje stan połączeń, osprzętu, zabezpieczeń, ochrony przeciwporażeniowej, izolacji przewodów i uziemień. Co do zasady kontrolę wykonuje osoba z odpowiednimi uprawnieniami budowlanymi lub kwalifikacjami zawodowymi, więc to nie jest zadanie dla przypadkowego majsterkowicza. W domu jednorodzinnym ważny niuans jest taki, że z rocznej kontroli elementów narażonych na warunki atmosferyczne jesteś zwolniony, ale pięcioletniego przeglądu instalacji to nie kasuje.
- po rozbudowie rozdzielnicy, wymianie przewodów lub dodaniu nowych obwodów;
- po zalaniu, przepięciu, pożarze lub częstym wybijaniu zabezpieczeń;
- przed odbiorem nowej instalacji albo po większym remoncie;
- gdy kupujesz dom lub mieszkanie i nie masz świeżego protokołu;
- przy montażu płyty indukcyjnej, pompy ciepła, fotowoltaiki lub ładowarki EV.
Im większa ingerencja w instalację, tym mniej sensu ma odkładanie testów „na potem”. To ważne, bo następny krok to już nie teoria, tylko konkretne czynności pomiarowe.

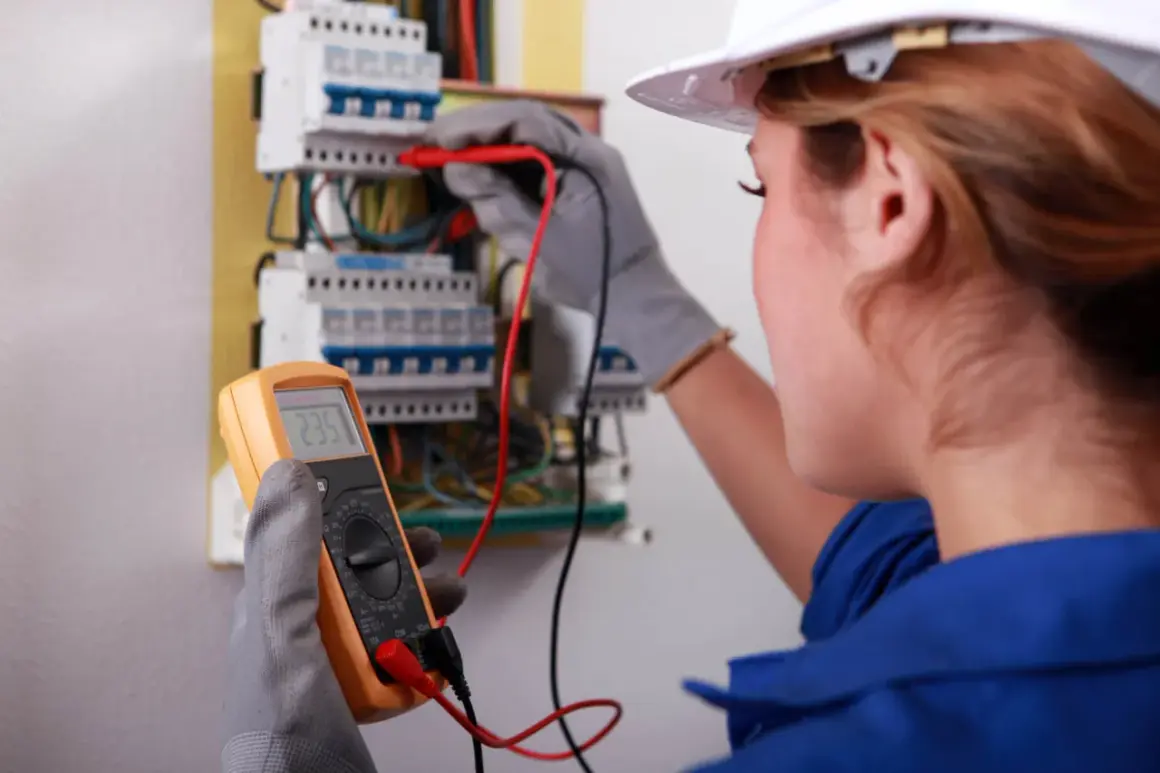

Jak wygląda rzetelne badanie w praktyce
Zawsze zaczynam od oględzin. Jeśli w rozdzielnicy widać nadpalony osprzęt, luźne zaciski albo ślady wilgoci, najpierw trzeba usunąć usterkę, bo dalsze pomiary mogą być mylące albo po prostu niebezpieczne. Sama logika badania jest opisana w normie PN-HD 60364-6, czyli w dokumencie, który porządkuje sprawdzanie nowych i istniejących instalacji niskiego napięcia oraz sposób zapisywania wyników. W praktyce są dwa tryby: sprawdzenie odbiorcze po wykonaniu lub modernizacji instalacji oraz kontrola okresowa po latach użytkowania.
| Etap | Co się sprawdza | Po co to robię |
|---|---|---|
| Oględziny | Stan rozdzielnicy, gniazd, opisów obwodów, ślady przegrzania i uszkodzeń mechanicznych | To najszybszy sposób, by wyłapać wady, które od razu dyskwalifikują część instalacji |
| Ciągłość PE i połączeń wyrównawczych | Czy przewód ochronny i połączenia wyrównawcze mają ciągłość | Bez tego ochrona przy uszkodzeniu może nie zadziałać tak, jak powinna |
| Rezystancja izolacji | Stan izolacji między żyłami oraz między żyłami a przewodem ochronnym | Ten test ujawnia zawilgocenie, starzenie i uszkodzenia kabli |
| Impedancja pętli zwarcia | Drogę, jaką popłynie prąd zwarciowy | Dzięki temu wiadomo, czy zabezpieczenie nadprądowe odłączy zasilanie wystarczająco szybko |
| Test RCD | Próbę przyciskiem TEST i pomiarem zadziałania | To podstawowa weryfikacja ochrony przeciwporażeniowej w obwodach z różnicówką |
| Uziemienie | Ocena uziomu i połączeń z instalacją | Jest szczególnie ważna przy układach TT i przy ochronie odgromowej |
Najważniejsze jest to, że kolejność i zakres testów zależą od typu instalacji, ale cel pozostaje stały: sprawdzić, czy przy awarii zabezpieczenie zadziała szybko i przewidywalnie. Jeśli któryś wynik wygląda słabo, nie traktuję tego jako kosmetyki do poprawienia w przyszłości, tylko jako sygnał do naprawy. I właśnie tu kończy się część dla elektryka, a zaczyna rozsądny DIY.
Co możesz sprawdzić sam, a czego nie ruszać
DIY w elektryce ma sens tylko tam, gdzie nie otwierasz czynnych obwodów. Ja dzielę to prosto: to, co widać gołym okiem i da się sprawdzić bez ingerencji w przewody, możesz zrobić sam; to, co wymaga miernika ochronnego, zostawiam elektrykowi z doświadczeniem. W domu regularnie naciskam też TEST w RCD, zwykle raz w miesiącu, ale zawsze trzymam się instrukcji konkretnego aparatu.
- sprawdź, czy w rozdzielnicy są czytelne opisy obwodów;
- obejrzyj gniazda, łączniki i ramki pod kątem przebarwień, pęknięć, luzów i zapachu spalenizny;
- naciśnij przycisk TEST w RCD i zobacz, czy aparat zadziała;
- zapisuj, który obwód wybija i po jakim zdarzeniu;
- odłącz wrażliwą elektronikę przed planowanym testem albo większym wyłączeniem zasilania.
Nie otwieraj rozdzielnicy pod napięciem, nie zwieraj przewodów „na próbę” i nie zakładaj, że skoro gniazdko działa, to wszystko jest w porządku. Jeśli RCD nie reaguje na TEST albo obudowa urządzenia grzeje się nietypowo, przerywam eksperymenty i wzywam elektryka. Test domowy ma potwierdzić podstawową sprawność, a nie zastąpić pomiarów ochronnych. Żeby taki przegląd nie był chaotyczny, warto potem dobrze opisać wynik na papierze.
Jak czytać protokół, żeby wiedzieć, za co płacisz
Dobry protokół nie jest ozdobą do segregatora. To dokument, z którego ma się dać odczytać, co sprawdzono, jakim miernikiem, przy jakich obwodach i z jakim wynikiem. Norma PN-HD 60364-6 opisuje właśnie logikę sprawdzania odbiorczego i okresowego oraz sposób protokołowania wyników. Jeśli dokument jest zrobiony porządnie, po latach można po nim odtworzyć historię instalacji i zobaczyć, co się w niej zmieniło.
| Element protokołu | Co powinno się w nim znaleźć |
|---|---|
| Identyfikacja obiektu | Adres, lokal, zakres pomiarów i datę wykonania |
| Zakres badań | Co sprawdzono, a czego nie objęto pomiarami |
| Wyniki | Konkretne wartości, numer obwodu i ocena pozytywna albo negatywna |
| Sprzęt | Model miernika oraz data wzorcowania lub kalibracji |
| Osoba wykonująca | Uprawnienia, podpis i dane kontaktowe wykonawcy |
| Zalecenia | Co naprawić, co obserwować i kiedy wrócić z kolejną kontrolą |
Jeśli protokół kończy się jednym zdaniem „instalacja sprawna”, bez numerów obwodów i bez wyników, to w praktyce jest słaby. Taki papier trudno wykorzystać przy sprzedaży mieszkania, rozmowie z ubezpieczycielem albo po sporze o awarię. I właśnie na tym tle łatwo ocenić, czy cena usługi ma sens.
Ile kosztuje przegląd i od czego zależy cena
Orientacyjne stawki na rynku są dość szerokie, bo liczy się liczba obwodów, dostęp do rozdzielnicy, liczba RCD, obecność instalacji dodatkowych i to, czy trzeba robić tylko odbiór, czy pełny przegląd okresowy. Na cenę wpływa też to, czy zlecenie obejmuje sam pomiar, czy także pełną dokumentację z zaleceniami i opisem obwodów. Gdy ktoś podaje bardzo niską kwotę, ja zawsze dopytuję, co dokładnie jest wliczone.
| Zakres | Orientacyjna cena |
|---|---|
| Mieszkanie | 250-450 zł |
| Dom jednorodzinny | 400-1000 zł |
| Pojedynczy pomiar lub punkt | 10-40 zł |
| Dodatkowe obwody, fotowoltaika, ładowarka EV, garaż | +100-400 zł |
Najtaniej zwykle wychodzi wtedy, gdy elektryk ma swobodny dostęp, obwody są opisane, a instalacja nie wymaga najpierw pół dnia porządkowania. Z mojego doświadczenia oszczędzanie na samym przeglądzie nie ma sensu, jeśli po drodze pominie się obwód, który potem sprawi problem. Sama organizacja przed wizytą często robi większą różnicę niż drobna negocjacja ceny.
Jak przygotować dom, żeby pomiary poszły sprawnie
To ostatni etap, ale często właśnie on decyduje, czy badanie trwa godzinę czy dwie. Przygotowanie instalacji i dokumentów nie poprawia wyników na papierze, ale ogranicza chaos i zmniejsza ryzyko, że coś zostanie pominięte. Jeśli w domu były niedawno prace, warto od razu zebrać to w jedną całość.
- udostępnij rozdzielnicę, piwnicę, strych, garaż i wszystkie miejsca z osprzętem;
- zapisz, co było modernizowane: przewody, rozdzielnica, kuchnia, łazienka, ogrzewanie, PV, ładowarka EV;
- jeśli masz wcześniejszy protokół, trzymaj go pod ręką;
- zrób prostą listę objawów: wybijanie zabezpieczeń, migotanie światła, grzanie gniazd, problemy z RCD;
- na czas badania odłącz sprzęty, które nie lubią nagłych zaników zasilania.
Przy instalacji, która od lat nie była sprawdzana, albo przy objawach takich jak grzejące się gniazda, migotanie światła czy częste wyzwalanie zabezpieczeń, nie odkładałbym badania. Taki przegląd zwykle kosztuje mniej niż naprawa po awarii, a przede wszystkim daje jasną odpowiedź, czy instalacja nadal jest bezpieczna, czy tylko wygląda na sprawną.
