Poprawny montaż zaworu napowietrzającego - zasady i wymogi instalacji

Poprawny montaż zaworu napowietrzającego - zasady i wymogi instalacji

Spis treści

Zawór napowietrzający stanowi kluczowy element instalacji kanalizacyjnej. Jego głównym zadaniem jest zapewnienie prawidłowej cyrkulacji powietrza w rurach. Dzięki niemu system kanalizacyjny działa sprawnie i bez zakłóceń. To małe urządzenie skutecznie zapobiega powstawaniu nieprzyjemnych zapachów w łazience czy kuchni. Właściwy montaż zaworu jest równie ważny jak sam wybór urządzenia.

Najważniejsze informacje:
  • Zawór napowietrzający eliminuje problem zasysania wody z syfonów
  • Montaż możliwy jest na końcówkach pionów i podejść kanalizacyjnych
  • Minimalna wysokość montażu to 35 cm nad podłogą z wpustami
  • Urządzenie wymaga swobodnego dostępu powietrza
  • Dostępne są różne średnice zaworów dopasowane do konkretnych zastosowań
  • W budynkach powyżej 4-5 pięter zawory stanowią jedynie uzupełnienie tradycyjnej wentylacji

Co to jest zawór napowietrzający?

Zawór napowietrzający to specjalne urządzenie instalacyjne, które automatycznie otwiera się, umożliwiając dopływ powietrza do instalacji kanalizacyjnej. Jest to kluczowy element systemu odpowietrzającego rury kanalizacyjne. Prawidłowy montaż zaworu napowietrzającego zapewnia właściwe funkcjonowanie całej instalacji sanitarnej. Stosowanie tego rozwiązania skutecznie zapobiega wydostawaniu się nieprzyjemnych zapachów z kanalizacji.

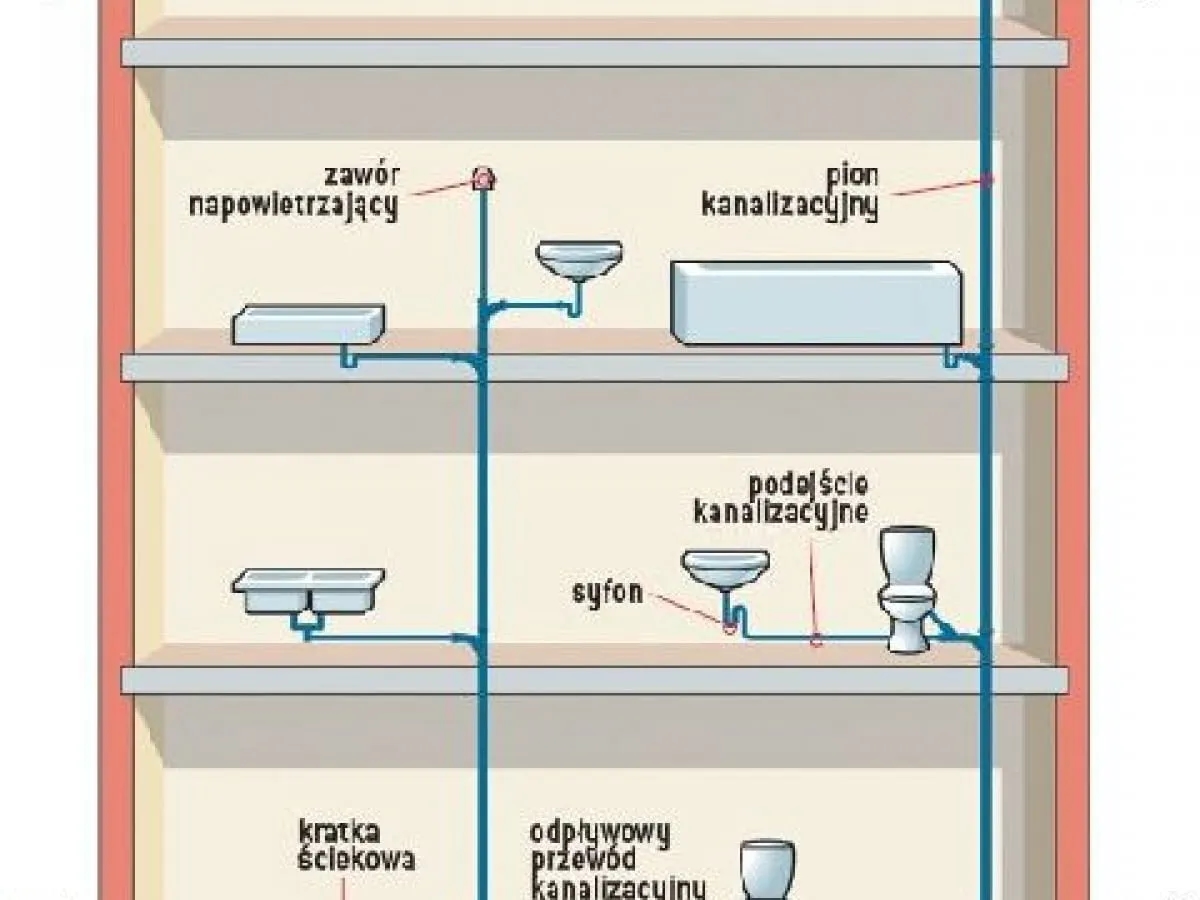

Najważniejsze miejsca montażu zaworów napowietrzających

Lokalizacja zaworu napowietrzającego musi być starannie przemyślana, aby zapewnić jego efektywne działanie.

  • Zakończenia pionów kanalizacyjnych - zapewnia właściwą wentylację całego pionu
  • Podejścia pod przybory sanitarne - chroni przed zasysaniem wody z syfonów
  • Pomieszczenia z dostępem świeżego powietrza - gwarantuje prawidłową pracę zaworu
  • Przestrzenie techniczne - ułatwia dostęp serwisowy i konserwację
Uwaga! Nieprawidłowe umiejscowienie zaworu napowietrzającego może prowadzić do zasysania wody z syfonów i przedostawania się nieprzyjemnych zapachów do pomieszczeń. Zawsze przestrzegaj wytycznych producenta i przepisów budowlanych.

Czytaj więcej: Jak Używać Końcówek Węży Strażackich? Praktyczne Porady dla Użytkowników

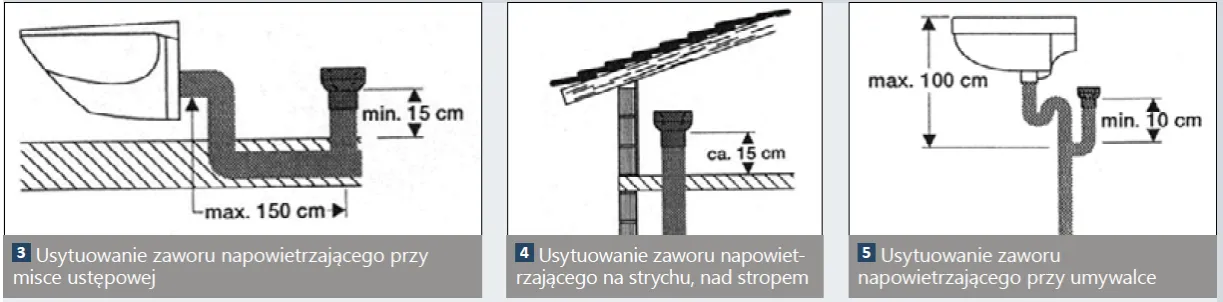

Wymagana wysokość montażu zaworu napowietrzającego

Jak zainstalować zawór napowietrzający na odpowiedniej wysokości? Minimalna wysokość montażu to 35 cm nad podłogą w pomieszczeniach z wpustami podłogowymi. W przypadku instalacji nad przyborami sanitarnymi, zawór powinien znajdować się minimum 1 metr nad najwyżej położonym syfonem.

Lokalizacja Minimalna wysokość
Nad podłogą z wpustem 35 cm
Nad syfonem 100 cm
W pomieszczeniach technicznych 50 cm

Jak dobrać odpowiednią średnicę zaworu?

Zdjęcie Poprawny montaż zaworu napowietrzającego - zasady i wymogi instalacji

Dobór właściwej średnicy zaworu jest kluczowy dla efektywności systemu kanalizacyjnego. Instalacja zaworu napowietrzającego wymaga dopasowania jego rozmiaru do obsługiwanego odcinka instalacji.

  • 50 mm - umywalki, zlewozmywaki, wanny
  • 75 mm - piony kuchenne, małe grupy przyborów
  • 110 mm - toalety, główne piony kanalizacyjne

Prawidłowe dopasowanie średnicy gwarantuje optymalną wydajność i zapobiega problemom z odpowietrzaniem. Zawór musi mieć przepustowość odpowiednią do obsługiwanej instalacji.

Średnice zaworów dla różnych elementów instalacji

Element instalacji Średnica zaworu
Umywalka 50 mm
Wanna/prysznic 50 mm
Toaleta 110 mm
Pion kuchenny 75 mm

Kiedy nie stosować zaworów napowietrzających?

W budynkach powyżej 4-5 kondygnacji montaż zaworu napowietrzającego nie może być jedynym rozwiązaniem wentylacyjnym. Wysokie budynki wymagają tradycyjnego systemu wentylacji z wyprowadzeniem ponad dach. W takich przypadkach zawory mogą pełnić jedynie funkcję uzupełniającą.

Zaworów nie zaleca się również w instalacjach o bardzo dużym przepływie ścieków. Systemy przemysłowe wymagają innych rozwiązań wentylacyjnych.

Specjalne warunki montażu

Gdzie zamontować zawór napowietrzający w przestrzeniach nieogrzewanych? Konieczne jest zastosowanie dodatkowej izolacji termicznej. Należy również zapewnić stały dostęp do urządzenia w celach konserwacyjnych.

Montaż na zewnątrz budynku wymaga specjalnej obudowy ochronnej. Temperatura pracy nie może spaść poniżej 0°C.

Zabezpieczenie przed mrozem można wykonać stosując dedykowane osłony termoizolacyjne. Regularna kontrola stanu izolacji jest niezbędna do prawidłowego funkcjonowania zaworu.

Typowe błędy przy montażu zaworów napowietrzających

Poznaj najczęstsze błędy podczas instalacji zaworu napowietrzającego.

  • Montaż poniżej minimalnej wymaganej wysokości
  • Brak dostępu powietrza do zaworu
  • Niewłaściwa średnica w stosunku do instalacji
  • Zabudowa uniemożliwiająca serwisowanie
  • Brak zabezpieczenia przed mrozem w nieogrzewanych przestrzeniach

Większość problemów można rozwiązać poprzez przestrzeganie podstawowych zasad montażu. Regularna kontrola i konserwacja zaworu pozwala uniknąć poważniejszych awarii. W przypadku wątpliwości zawsze warto skonsultować się z profesjonalnym instalatorem.

Wymagania dotyczące wentylacji

Swobodny przepływ powietrza jest kluczowy dla prawidłowego działania zaworu napowietrzającego. System musi mieć zapewnioną odpowiednią cyrkulację powietrza w pomieszczeniu, gdzie zamontowano zawór. Należy unikać montażu w przestrzeniach zamkniętych bez dostępu świeżego powietrza.

Wentylacja grawitacyjna pomieszczenia wspomaga pracę zaworu napowietrzającego. Sprawny system wentylacyjny budynku jest niezbędny do prawidłowego funkcjonowania całej instalacji. Dodatkowo, warto regularnie sprawdzać drożność kanałów wentylacyjnych.

Niedostateczna wentylacja może prowadzić do nieprawidłowej pracy zaworu i problemów z odpowietrzaniem instalacji. Może to skutkować nieprzyjemnymi zapachami i problemami z odpływem ścieków.

Co trzeba wiedzieć o instalacji zaworu napowietrzającego?

Prawidłowy montaż zaworu napowietrzającego to kluczowy element sprawnej instalacji kanalizacyjnej. Wysokość montażu (minimum 35 cm nad podłogą z wpustem i 1 metr nad syfonem), odpowiednia średnica dopasowana do przyborów sanitarnych oraz swobodny dostęp powietrza stanowią podstawę właściwej instalacji.

Pamiętaj, że gdzie zamontować zawór napowietrzający zależy od specyfiki budynku. W przypadku obiektów powyżej 4-5 kondygnacji zawory mogą pełnić jedynie funkcję uzupełniającą dla tradycyjnej wentylacji. Szczególną uwagę należy zwrócić na montaż w przestrzeniach nieogrzewanych, gdzie konieczne jest stosowanie dodatkowej izolacji termicznej.

Unikając typowych błędów montażowych i zapewniając odpowiednią wentylację, można cieszyć się sprawnym systemem kanalizacyjnym bez nieprzyjemnych zapachów. Regularna kontrola i konserwacja zaworów napowietrzających dodatkowo przedłuży ich żywotność i zagwarantuje bezproblemowe użytkowanie.

Źródło:

[1]

https://onninen.pl/artykul/rola-i-funkcje-zaworu-napowietrzajacego-w-kanalizacji-wewnetrznej-ht

[2]

https://pogotowiebudowlane.com/czym-jest-zawor-napowietrzajacy-jak-dziala-gdzie-go-zamontowac/

[3]

https://blog.wavin.com/pl-pl/montaz-zaworow-napowietrzajacych-w-instalacji-kanalizacyjnej

[4]

https://www.polskiinstalator.com.pl/artykuly/instalacje-sanitarne/2037-napowietrzanie-instalacji-kanalizacyjnej

5 Podobnych Artykułów:

  1. Jak odkręcić zawór od pralki i uniknąć kosztownych awarii w przyszłości
  2. Przewodnik Zakupowy: Najlepsze Typy Czujników Cieczy
  3. Skuteczna wymiana uszczelki w oknie: 8 prostych kroków dla każdego
  4. Zawory kulowe: Które zawory kulowe wybrać do instalacji wodnej?
  5. Klej do gumy i metalu: Który model jest skuteczny w zastosowaniu?

Najczęstsze pytania

Zawór napowietrzający może zastąpić tradycyjną wentylację pionów kanalizacyjnych, ale tylko w budynkach do 4-5 kondygnacji. W wyższych budynkach powinien być stosowany jako uzupełnienie standardowej wentylacji. Skuteczność zaworu zależy od prawidłowego montażu i odpowiedniej średnicy, dostosowanej do wielkości instalacji.

Zawór napowietrzający należy wymieniać co 8-10 lat, jednak okres ten może być krótszy w przypadku intensywnego użytkowania lub trudnych warunków pracy. Regularne kontrole szczelności i drożności zaworu pozwalają wcześnie wykryć ewentualne uszkodzenia. Wymiana jest konieczna przy zauważeniu nieprzyjemnych zapachów.

Nieprzyjemny zapach z zaworu napowietrzającego może świadczyć o jego uszkodzeniu lub nieprawidłowym montażu. Najczęstsze przyczyny to: zablokowana membrana, zbyt niska wysokość montażu, niewłaściwa średnica zaworu lub jego zabrudzenie. Problem wymaga natychmiastowej diagnozy i naprawy.

Zawór napowietrzający może być montowany na zewnątrz budynku, ale wymaga odpowiedniego zabezpieczenia przed mrozem i warunkami atmosferycznymi. Należy zastosować specjalną obudowę izolacyjną lub ogrzewaną skrzynkę ochronną. Zawór zewnętrzny wymaga częstszych kontroli niż wewnętrzny.

Standardowy zawór napowietrzający może pracować w temperaturze od 0°C do +60°C. Dla niższych temperatur wymagane są modele specjalne lub dodatkowe zabezpieczenia. W pomieszczeniach nieogrzewanych należy stosować zawory z oznaczeniem mrozoodporności lub zapewnić odpowiednią izolację termiczną.
