W praktyce najważniejszy dylemat brzmi: zawór czterodrogowy przed czy za pompą? W tym tekście rozbieram to na prosty schemat, pokazuję różnicę między pompą obiegową a kotłową i wyjaśniam, kiedy montaż przed zaworem ma sens, a kiedy lepiej trzymać się układu po stronie zmieszanej. To temat ważny nie tylko dla sprawności instalacji, ale też dla trwałości kotła i łatwiejszej regulacji całego obiegu.
Najkrótsza odpowiedź brzmi tak: w zwykłym obiegu CO pompa najczęściej pracuje po stronie zmieszanej
- Za zaworem montuje się zwykle pompę obiegu grzewczego, bo wtedy tłoczy ona wodę o ustalonej temperaturze do instalacji.
- Przed zaworem trafia raczej osobna pompa kotłowa, gdy układ ma chronić powrót kotła i pracuje w krótkiej pętli.
- W instalacjach z kotłem na paliwo stałe liczy się temperatura powrotu, często utrzymywana na poziomie około 55°C, jeśli wymaga tego producent.
- Sam zawór 4-drogowy nie naprawi błędnego schematu, za małej średnicy rur ani źle dobranej pompy.
- W obiegach CWU częściej stosuje się inne rozwiązania mieszające, więc nie warto bezmyślnie przenosić schematu z CO.
W standardowym obiegu CO pompa zwykle pracuje za zaworem
Jeśli patrzę na typową instalację grzejnikową albo mieszany układ grzejnikowo-podłogowy, odpowiedź jest dość jednoznaczna: pompa obiegowa najczęściej znajduje się po stronie zmieszanej, czyli za zaworem. W praktyce oznacza to, że tłoczy wodę do instalacji już po wymieszaniu gorącego zasilania z chłodniejszym powrotem.
To rozwiązanie jest po prostu stabilniejsze. Pompa nie musi walczyć z mocno przymkniętym zaworem, a instalacja dostaje medium o temperaturze, którą łatwiej kontrolować. Przy ogrzewaniu domu to robi różnicę bardziej, niż wielu osobom się wydaje: mniej szarpania przepływu, mniej hałasu, łatwiejsza regulacja i mniejsze ryzyko, że jedna gałąź instalacji będzie przegrzana, a druga niedogrzana.
W uproszczeniu można powiedzieć tak: zawór miesza, a pompa po jego stronie rozprowadza efekt tego mieszania. I właśnie dlatego w zwykłym obiegu CO pytanie nie brzmi „czy w ogóle potrzebuję pompy”, tylko „który obieg ta pompa ma obsługiwać”. Do tego wrócę za chwilę, bo tu zaczynają się wyjątki.
Dlaczego strona pompy ma tak duże znaczenie
W zaworze czterodrogowym działają równocześnie dwa światy: obieg kotłowy i obieg instalacji. Jeśli pompa jest po złej stronie, układ zaczyna pracować w sposób mniej przewidywalny, a czasem wręcz oporny. Najczęstszy problem to sytuacja, w której pompa tłoczy w stronę niemal zamkniętego zaworu i zamiast wspierać przepływ, tworzy opory.
Skutek widać szybko. Instalacja grzeje nierówno, zawór reaguje nerwowo, a regulacja temperatury zaczyna przypominać poprawianie błędu, który został popełniony na starcie. W kotłach na paliwo stałe dochodzi jeszcze drugi temat: zbyt zimny powrót. Jeśli temperatura wracającej wody jest za niska, rośnie ryzyko korozji niskotemperaturowej i osadzania się brudu w wymienniku. To nie jest kosmetyka, tylko kwestia żywotności kotła.
Ja patrzę na to tak: pompa ma pomagać w utrzymaniu właściwego obiegu, a nie zmuszać instalację do pracy pod prąd. Gdy tę zasadę złamiesz, nawet dobry zawór nie pokaże pełni swoich możliwości. I właśnie stąd biorą się wyjątki, które trzeba odróżnić od standardowego układu CO.

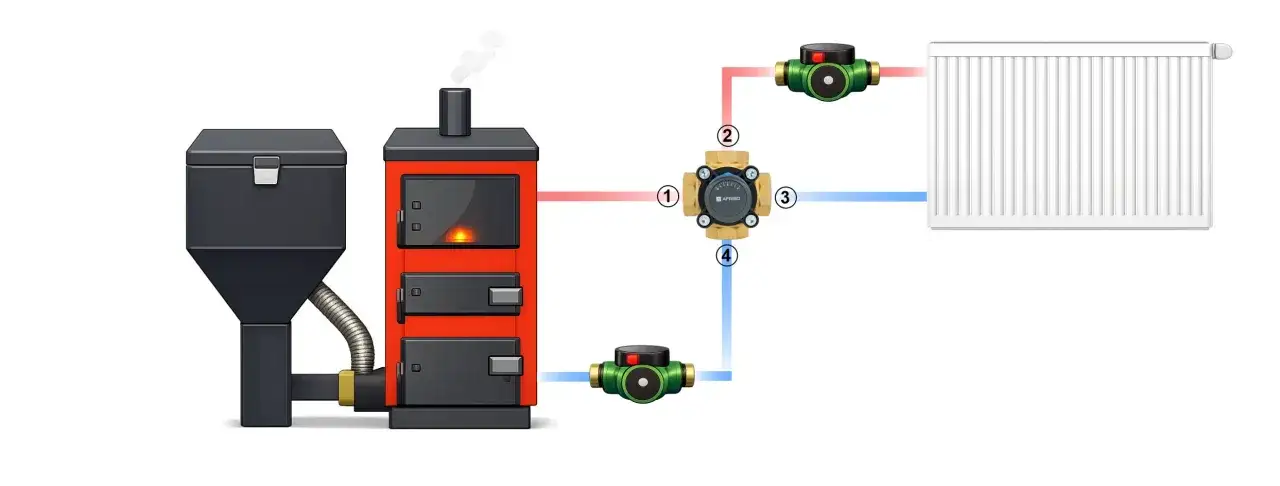

Kiedy pompa przed zaworem ma sens i nie jest błędem
Tu najłatwiej o nieporozumienie, bo pompa przed zaworem nie zawsze oznacza zły projekt. Zwykle chodzi po prostu o inny cel układu. Jeśli zawór 4-drogowy ma przede wszystkim chronić powrót kotła, a instalacja ma własny obieg kotłowy, dodatkowa pompa może pracować właśnie przed zaworem lub w krótkiej pętli kotłowej.
- Przy rozruchu kotła pompa przed zaworem pomaga szybciej dogrzać powrót.
- W układach z paliwem stałym takie rozwiązanie ułatwia utrzymanie temperatury wody wracającej do wymiennika.
- Gdy instalacja ma osobny obieg kotłowy, pompa nie musi zasilać całego domu, tylko ma pracować w kontrolowanej pętli.
- W schematach CWU częściej spotyka się inne elementy mieszające, więc nie traktowałbym 4D jako uniwersalnego rozwiązania do każdej wody użytkowej.
To ważne rozróżnienie: przed zaworem bywa pompa kotłowa, ale nie ta, która ma napędzać grzejniki. Jeśli ktoś miesza te dwa zadania, układ robi się trudny do ustawienia i jeszcze trudniejszy do późniejszej korekty. Z tego wynika kolejny krok: trzeba umieć rozpoznać, który schemat masz przed sobą.

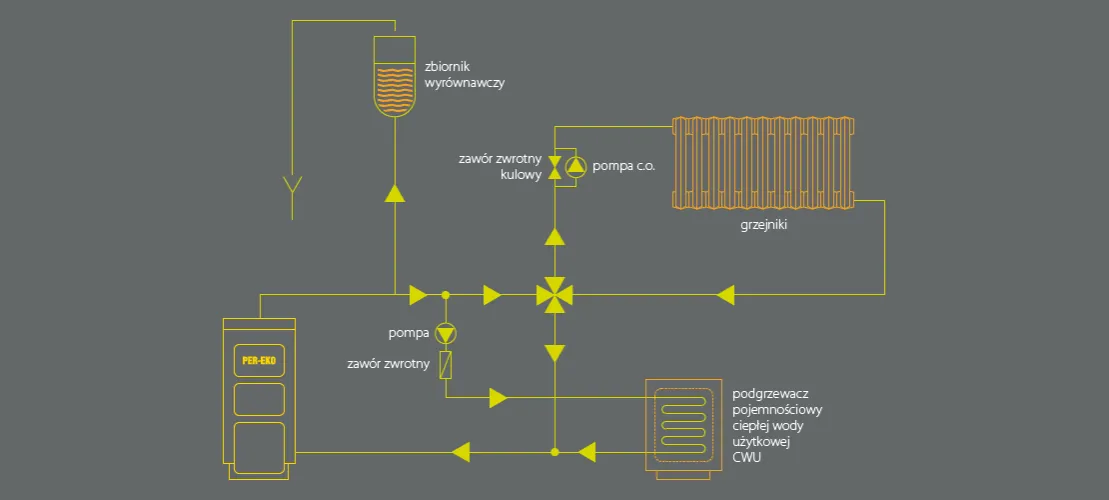

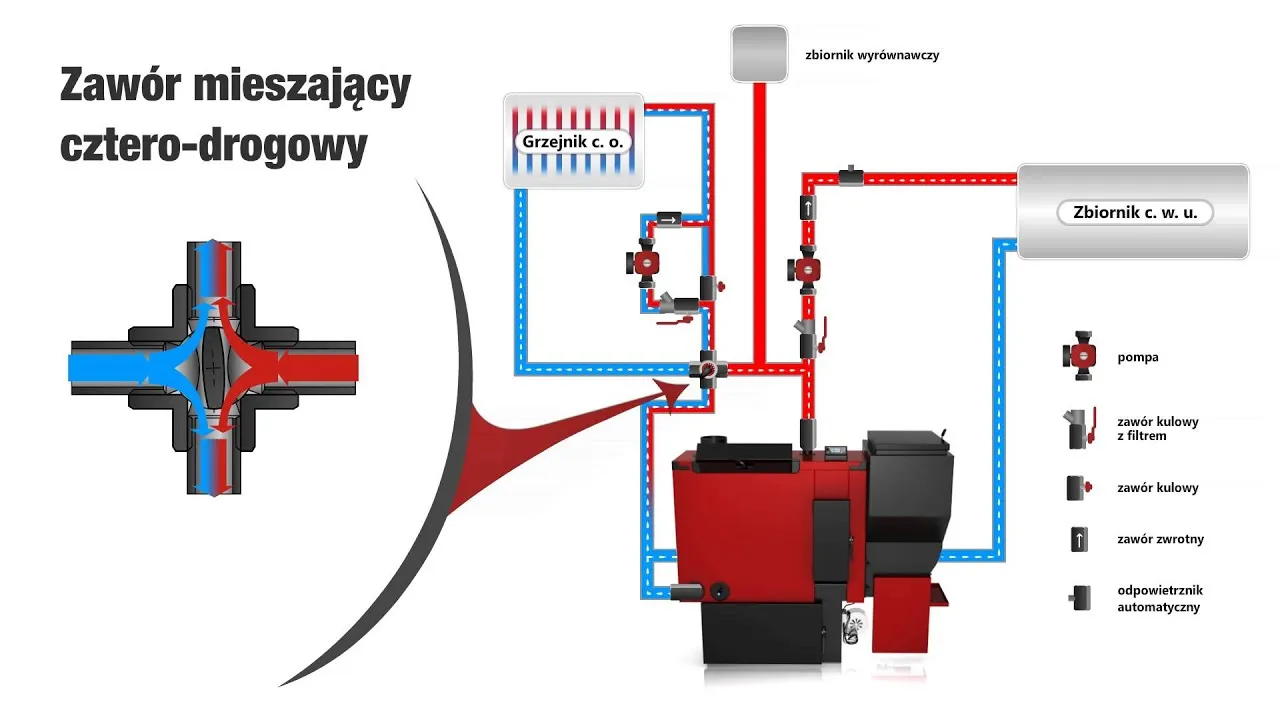

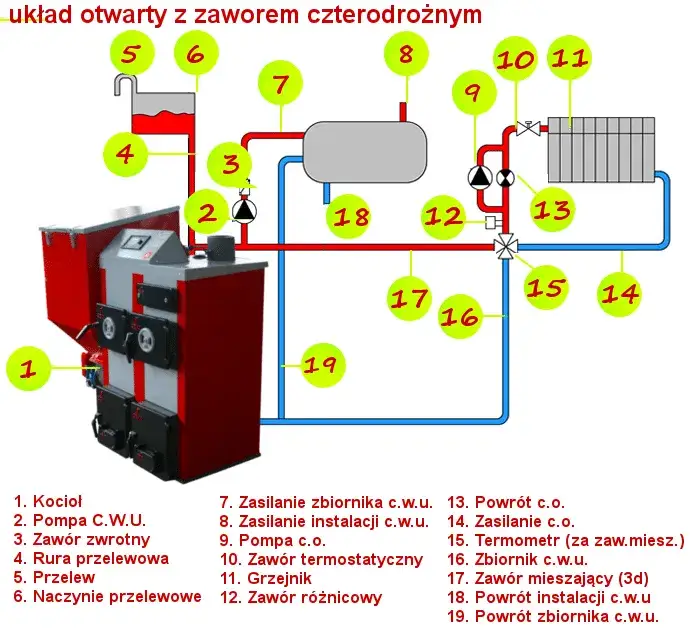

Jak czytać schemat instalacji bez zgadywania
Gdy analizuję układ z zaworem 4-drogowym, zaczynam od czterech króćców i dwóch obiegów. Jedna para odpowiada za stronę kotła, druga za stronę instalacji. Dopiero kiedy wiadomo, który przewód jest zasilaniem, a który powrotem, da się uczciwie odpowiedzieć, gdzie ma trafić pompa.
| Element | Co robi | Typowe miejsce |
|---|---|---|
| Zasilanie z kotła | Dostarcza gorącą wodę do zaworu | Strona „gorąca” układu |
| Powrót do kotła | Odbiera wodę po zmieszaniu | Obieg chroniący wymiennik |
| Zasilanie instalacji | Niesie wodę do grzejników lub podłogówki | Strona zmieszana |
| Pompa CO | Wymusza przepływ w obiegu grzewczym | Najczęściej za zaworem, po stronie zmieszanej |
| Pompa kotłowa | Pomaga utrzymać ciepły powrót | Może pracować przed zaworem lub w krótkim obiegu kotłowym |
W praktyce dobrze działający schemat ma jeszcze jedną cechę: jest czytelny dla serwisanta. Jeśli po miesiącach od montażu da się bez zgadywania odczytać przebieg przepływu, to znaczy, że układ został zaprojektowany rozsądnie. I właśnie dlatego warto uważać na kilka typowych błędów montażowych.
Najczęstsze błędy przy montażu i regulacji
Nie ma tu wielkiej tajemnicy. Większość problemów z zaworem czterodrogowym bierze się z tego, że ktoś próbował uprościć układ bardziej, niż pozwala na to hydraulika.
- Montowanie pompy po stronie, na której pracuje ona przeciwko prawie zamkniętemu zaworowi.
- Traktowanie zaworu 4-drogowego jako uniwersalnego rozwiązania do każdego obiegu CWU.
- Zbyt mała średnica rur w obiegu kotłowym, przez co nawet poprawny zawór nie ma czym „pracować”.
- Brak odpowietrzenia albo błędne założenie, że pompa sama rozwiąże problem zapowietrzenia.
- Ustawienie zaworu raz i pozostawienie go bez kontroli, mimo że warunki pracy zmieniają się wraz z pogodą i zapotrzebowaniem domu.
- Mylenie sprzęgła hydraulicznego z regulacją mieszania i ochroną powrotu.
Najbardziej zdradliwy błąd jest ten ostatni. Sprzęgło może uspokoić przepływy, ale nie zastąpi dobrze dobranego zaworu, sensownej pompy i poprawnego sterowania. Jeśli te trzy rzeczy nie grają razem, instalacja będzie sprawiała wrażenie „prawie dobrej”, a to w hydraulice zwykle oznacza po prostu kłopoty.
Jak sprawdzić układ po uruchomieniu
Po montażu nie warto zakładać, że wszystko będzie działało idealnie od pierwszego odpalenia. Ja zawsze zaczynam od krótkiej kontroli przepływów i temperatur, bo to najszybciej pokazuje, czy zawór jest wpięty prawidłowo.
- Sprawdź, czy kierunek przepływu zgadza się z dokumentacją kotła i samego zaworu.
- Ustaw zawór mniej więcej w pozycji pośredniej, a nie skrajnie zamkniętej.
- Uruchom instalację i daj jej 10-20 minut na stabilizację temperatur.
- Zmierz temperaturę zasilania instalacji oraz powrotu do kotła.
- Jeśli kocioł na paliwo stałe wymaga ochrony powrotu, nie schodź poniżej poziomu zalecanego przez producenta, często około 55°C.
- Koryguj ustawienie małymi krokami, zamiast kręcić zaworem od razu o duży zakres.
W układach z siłownikiem zwracam też uwagę na kierunek jego pracy. Źle ustawiony napęd potrafi odwrócić logikę regulacji i wtedy instalacja przez długi czas „walczy sama ze sobą”. Jeśli po uruchomieniu pojawia się szum, nierówne grzanie albo zbyt wolna reakcja, najpierw sprawdzam hydraulikę, a dopiero później sam sterownik.
Co z tego wynika dla domowej kotłowni
W domowej instalacji najbezpieczniejsza zasada jest prosta: pompa obiegu grzewczego zwykle pracuje po stronie zmieszanej, a przed zaworem trafia tylko pompa kotłowa, jeśli projekt wymaga ochrony powrotu. To rozróżnienie porządkuje cały temat lepiej niż szukanie jednej odpowiedzi dla wszystkich instalacji.
Jeśli układ jest nietypowy, nie zgaduj. Sprawdź schemat kotła, typ obiegu i to, czy zawór ma mieszać wodę dla grzejników, czy głównie chronić wymiennik. Właśnie od tego zależy, czy montaż przed pompą ma sens, czy będzie tylko źródłem problemów. A przy hydraulice lepiej raz dobrze przeczytać schemat niż później kilka razy poprawiać to samo połączenie.
Najważniejsze nie jest więc samo hasło „przed czy za pompą”, tylko to, który obieg ma być stabilizowany i co ten zawór ma chronić. Gdy tę odpowiedź masz jasno ustaloną, reszta układu staje się dużo prostsza do ustawienia i utrzymania.
