Zawór czterodrożny to kluczowy element systemów grzewczych. Służy do regulacji przepływu wody w instalacji. Jego głównym zadaniem jest mieszanie wody o różnych temperaturach. Prawidłowe ustawienie zaworu ma zasadnicze znaczenie dla wydajności całego systemu grzewczego.
Odpowiednia konfiguracja zaworu wymaga znajomości kilku podstawowych zasad. Najważniejsze jest właściwe określenie kierunku przepływu wody oraz zrozumienie pozycji zaworu. Zawór pracuje w zakresie od 0 do 10, gdzie 0 oznacza całkowite zamknięcie, a 10 - pełne otwarcie.
Kluczowe informacje:- Zawór musi być zamontowany w osi wyjścia na instalację i powrotu do kotła
- Standardowa pozycja robocza to "5" (otwarcie na 50%)
- Kierunek zamykania może być prawo- lub lewoskrętny
- Właściwe ustawienie wpływa na oszczędność energii
- Zawór można regulować ręcznie lub przy pomocy siłownika
- Wymaga precyzyjnego montażu dla zachowania szczelności układu
Podstawowe informacje o zaworze czterodrożnym
Zawór czterodrożny to istotny element instalacji centralnego ogrzewania, który odpowiada za regulację przepływu wody. Jego głównym zadaniem jest mieszanie wody o różnych temperaturach. Prawidłowe ustawienie zaworu mieszającego zapewnia optymalne działanie całego systemu grzewczego.
Zawór czterodrogowy montaż wymaga szczególnej uwagi ze względu na jego złożoną konstrukcję. Urządzenie posiada cztery króćce przyłączeniowe, które umożliwiają połączenie z kotłem i instalacją grzewczą. Właściwa regulacja zaworu 4d pozwala na efektywne zarządzanie temperaturą w obiegu.
Konfiguracja zaworu czterodrogowego ma kluczowe znaczenie dla wydajności systemu grzewczego. Nieprawidłowe ustawienie może prowadzić do zwiększonego zużycia energii i nieprawidłowej pracy instalacji.
Elementy zaworu czterodrożnego i ich funkcje
| Element | Funkcja | Położenie | Uwagi |
| Króciec zasilający | Doprowadzenie gorącej wody z kotła | Góra zaworu | Wymaga izolacji termicznej |
| Króciec powrotny | Odprowadzenie wody do kotła | Dół zaworu | Najniższa temperatura |
| Króciec instalacyjny | Zasilanie instalacji CO | Bok zaworu | Kierunek przepływu oznaczony strzałką |
| Pokrętło regulacyjne | Sterowanie przepływem | Przód zaworu | Skala 0-10 |
Każdy element zaworu mieszającego pełni określoną rolę w procesie regulacji temperatury. Prawidłowa identyfikacja i podłączenie wszystkich króćców warunkuje skuteczne działanie całego układu.
Czytaj więcej: Ciśnienie pary nasyconej: Jak wpływa na procesy przemysłowe?
Przygotowanie do montażu zaworu
Przed rozpoczęciem montażu zaworu czterodrogowego należy dokładnie zapoznać się z dokumentacją techniczną. System grzewczy musi być całkowicie opróżniony z wody.
Regulacja zaworu mieszającego wymaga odpowiedniego przygotowania miejsca pracy. Przestrzeń wokół miejsca montażu powinna być dobrze oświetlona i dostępna.
- Klucz nastawny lub zestaw kluczy płaskich
- Taśma teflonowa lub pakuły
- Poziomnica
- Śrubokręt płaski i krzyżakowy
- Materiały uszczelniające do połączeń
Identyfikacja króćców i prawidłowe podłączenie rur
Zawór mieszający jak podłączyć - pierwszym krokiem jest identyfikacja oznaczeń na korpusie zaworu. Każdy króciec ma wyraźne oznaczenie kierunku przepływu.
Króciec zasilający z kotła oznaczony jest zwykle literą "Z" lub czerwoną strzałką. Króciec powrotny do kotła oznaczony jest literą "P" lub niebieską strzałką.
Wyjście na instalację i powrót z instalacji są oznaczone odpowiednio symbolami "ZI" i "PI". Pomocne w identyfikacji są także wytłoczone na korpusie strzałki wskazujące kierunek przepływu.
Montaż rozpoczynamy od podłączenia zasilania z kotła. Następnie podłączamy wyjście na instalację, po czym kolejno powrót z instalacji. Na końcu wykonujemy połączenie powrotu do kotła.
Ustawienie pozycji początkowej
Ustawienie zaworu mieszającego rozpoczyna się od znalezienia pozycji środkowej. Pozycja "5" na skali odpowiada otwarciu zaworu w 50%.
Ustawienie początkowe ma kluczowe znaczenie dla późniejszej regulacji. Zawór w tej pozycji powinien pracować w zakresie +/- 45° od położenia środkowego.
Aby ustawić zawór w pozycji początkowej, należy obrócić pokrętło do pozycji "5". Następnie sprawdzamy, czy znacznik na pokrętle pokrywa się ze skalą. W razie potrzeby korygujemy położenie pokrętła.
Regulacja kierunku przepływu

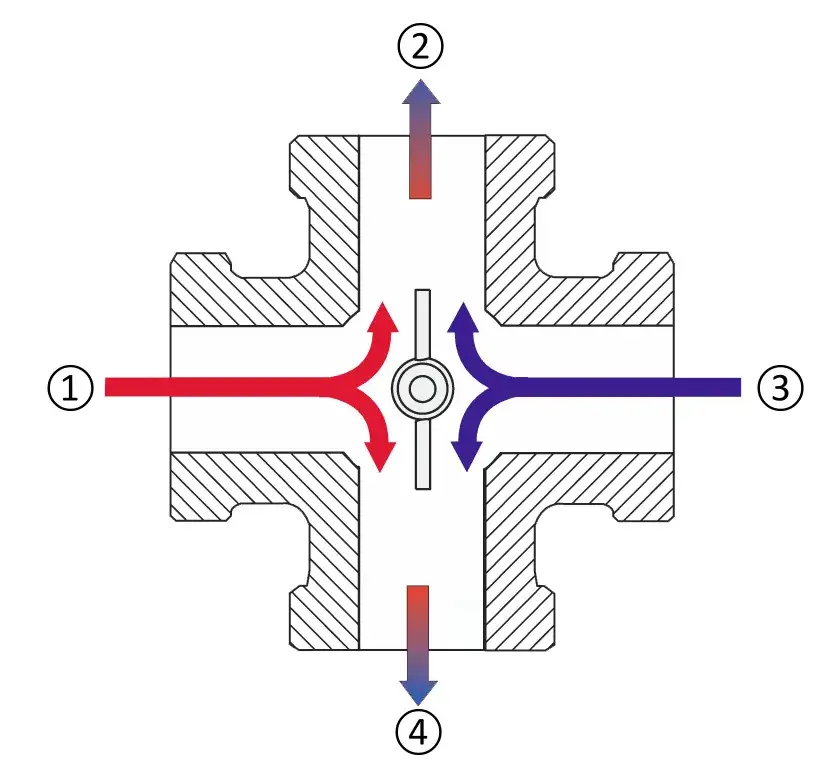

Regulacja zaworu 4d wymaga zrozumienia mechanizmu przepływu wody przez zawór. W pozycji zamkniętej, cała woda zasilająca kierowana jest na powrót do kotła, co odpowiada pozycji "0" na skali pokrętła. W ustawieniu pośrednim następuje mieszanie wody z kotła z wodą powrotną z instalacji.
Zawór czterodrożny jak ustawić w pozycji maksymalnego otwarcia? Pozycja "10" oznacza, że cała gorąca woda z kotła kierowana jest do instalacji. Przepływ można regulować płynnie między tymi skrajnymi położeniami.
Kierunek obracania pokrętła zależy od typu instalacji i preferencji użytkownika. Należy jednak pamiętać, że raz wybrany kierunek należy konsekwentnie zachować.

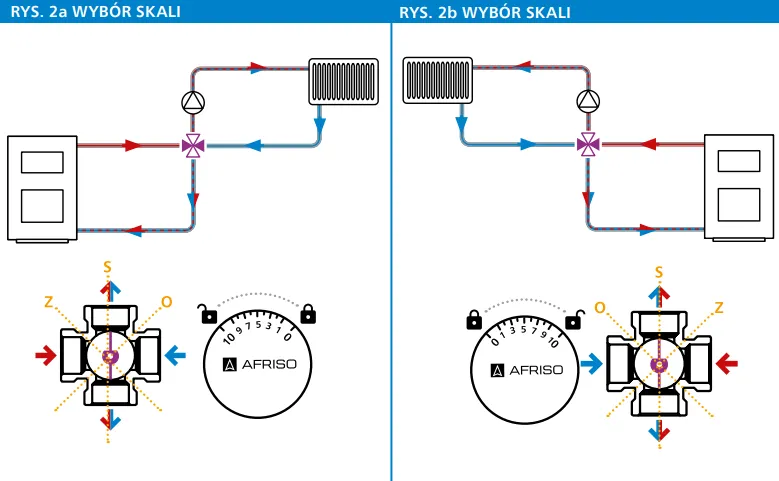

Konfiguracja skali na pokrętle
Konfiguracja zaworu czterodrogowego wymaga właściwego ustawienia skali. Jeśli zamykanie odbywa się w prawo, wybieramy skalę od 0 do 10.
Przy zamykaniu w lewo należy zastosować skalę od 10 do 0. Ważne jest, aby skala była czytelna i dobrze widoczna.
- Sprawdź kierunek zamykania zaworu
- Wybierz odpowiednią skalę (0-10 lub 10-0)
- Oznacz pozycję "5" jako punkt odniesienia
- Upewnij się, że skala jest trwale zamocowana
Montaż i konfiguracja siłownika
Montaż zaworu czterodrogowego często obejmuje instalację siłownika elektrycznego. Siłownik należy zamontować w pozycji, która odpowiada środkowemu położeniu zaworu.
Przed montażem siłownika należy sprawdzić jego kompatybilność z zaworem. Większość siłowników wymaga specjalnego adaptera montażowego.
Podłączenie elektryczne siłownika powinno być wykonane zgodnie ze schematem producenta. Należy zwrócić szczególną uwagę na polaryzację przewodów.
Synchronizacja siłownika z zaworem jest kluczowa dla prawidłowego działania. Należy ustawić krańcówki siłownika odpowiadające pozycjom 0 i 10 na skali zaworu. Proces kalibracji może wymagać kilkukrotnego powtórzenia.
Ustawienia temperatur roboczych
Regulacja zaworu mieszającego obejmuje określenie optymalnych temperatur pracy. Temperatura zasilania musi być dostosowana do typu instalacji grzewczej.
Ustawienie zbyt wysokiej temperatury może prowadzić do przegrzewania systemu. Zalecane jest rozpoczęcie od niższych wartości i stopniowe ich zwiększanie w razie potrzeby.
| Typ instalacji | Temperatura minimalna | Temperatura maksymalna | Zalecana temperatura |
| Ogrzewanie podłogowe | 25°C | 45°C | 35°C |
| Grzejniki płytowe | 45°C | 75°C | 65°C |
| Grzejniki żeliwne | 50°C | 80°C | 70°C |
Weryfikacja poprawności działania
Po zakończeniu montażu zaworu czterodrogowego, należy przeprowadzić kompleksowy test działania. System należy napełnić wodą i odpowietrzyć całą instalację. Obserwujemy, czy nie występują przecieki na połączeniach.
Zawór czterodrożny jak ustawić - sprawdzamy poprzez powolne obracanie pokrętła od pozycji 0 do 10. Ruch powinien być płynny, bez zacięć i oporów. Podczas testu monitorujemy temperatury na zasilaniu i powrocie.
O nieprawidłowej pracy świadczą: głośna praca zaworu, nierównomierne nagrzewanie się grzejników lub duże wahania temperatury. Wyraźne kapanie lub wyciek wody wskazują na konieczność natychmiastowej kontroli połączeń.
System powinien osiągnąć zadaną temperaturę w ciągu 15-30 minut. Długi czas nagrzewania lub brak reakcji na zmianę położenia pokrętła sygnalizują problemy z regulacją.
Najważniejsze aspekty montażu i regulacji zaworu czterodrożnego
Regulacja zaworu 4d wymaga systematycznego podejścia i przestrzegania kolejności działań. Kluczowe jest prawidłowe zidentyfikowanie króćców, ustawienie pozycji początkowej na "5" oraz dokładne sprawdzenie wszystkich połączeń. Właściwy montaż zaworu czterodrogowego to podstawa efektywnego działania całego systemu grzewczego.
Pamiętaj, że konfiguracja zaworu czterodrogowego musi być dostosowana do typu instalacji grzewczej. Temperatura zasilania dla ogrzewania podłogowego będzie znacząco niższa niż dla grzejników żeliwnych. Regularne sprawdzanie szczelności połączeń i monitorowanie czasu nagrzewania instalacji pomoże szybko wykryć ewentualne nieprawidłowości.
Profesjonalne ustawienie zaworu mieszającego zapewni nie tylko komfort cieplny, ale także przyczyni się do oszczędności energii. W razie jakichkolwiek wątpliwości podczas montażu lub regulacji, warto skonsultować się z wykwalifikowanym instalatorem, który pomoże dobrać optymalne parametry pracy zaworu.
