Zawór RTL (ogranicznik temperatury powrotu) to kluczowy element instalacji ogrzewania podłogowego. Służy do regulacji temperatury wody powracającej z pętli grzewczej. Jest prosty w obsłudze. Montuje się go na powrocie z ogrzewania. Skutecznie zapobiega przegrzewaniu się podłogi.
To rozwiązanie sprawdza się głównie w małych pomieszczeniach do 20m². Najczęściej montuje się je w łazienkach i kuchniach. System działa automatycznie. Gdy temperatura przekracza ustaloną wartość, zawór ogranicza przepływ wody.
Najważniejsze informacje:- Montaż wyłącznie na powrocie z instalacji grzewczej
- Automatyczna regulacja temperatury wody powrotnej
- Idealne rozwiązanie dla małych pomieszczeń
- Niski koszt instalacji
- Prosta obsługa bez skomplikowanej automatyki
- Zapobiega uszkodzeniom podłogi przez przegrzanie
- Odpowiedni do prostych układów grzewczych
Czym jest zawór RTL i jak działa
Zawór RTL (ogranicznik temperatury powrotu) to kluczowy element systemów ogrzewania podłogowego, który kontroluje temperaturę wody wracającej do źródła ciepła. Jest to urządzenie działające w pełni automatycznie, bez potrzeby stosowania dodatkowej elektroniki. Jego głównym zadaniem jest zabezpieczenie instalacji przed przegrzaniem.
System działa na zasadzie regulacji przepływu czynnika grzewczego w zależności od temperatury wody powrotnej. Gdy temperatura przekroczy ustawioną wartość, zawór RTL automatycznie ogranicza przepływ. Proces ten zapewnia optymalne działanie całego układu ogrzewania podłogowego.

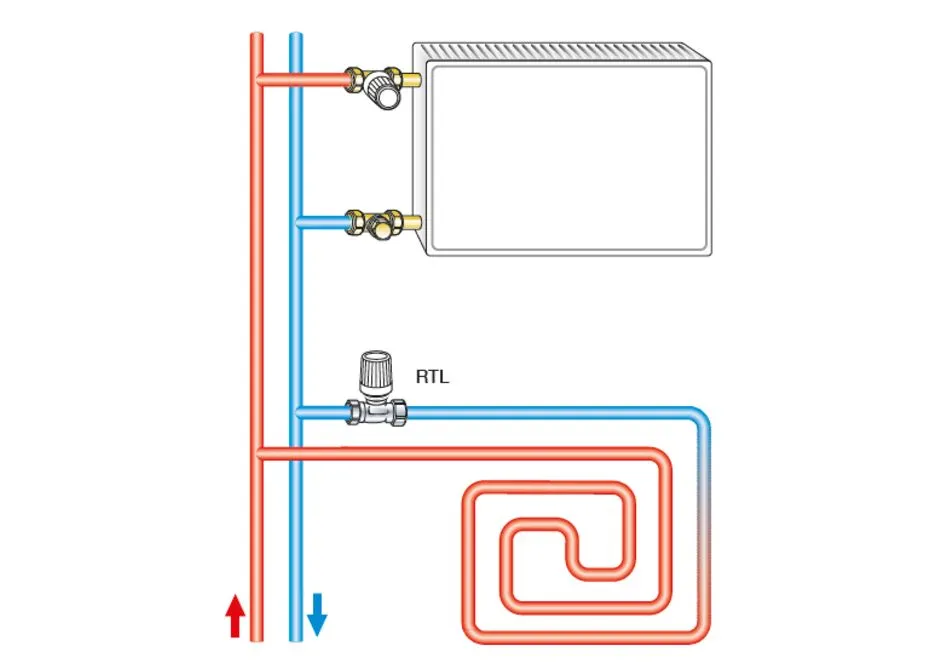

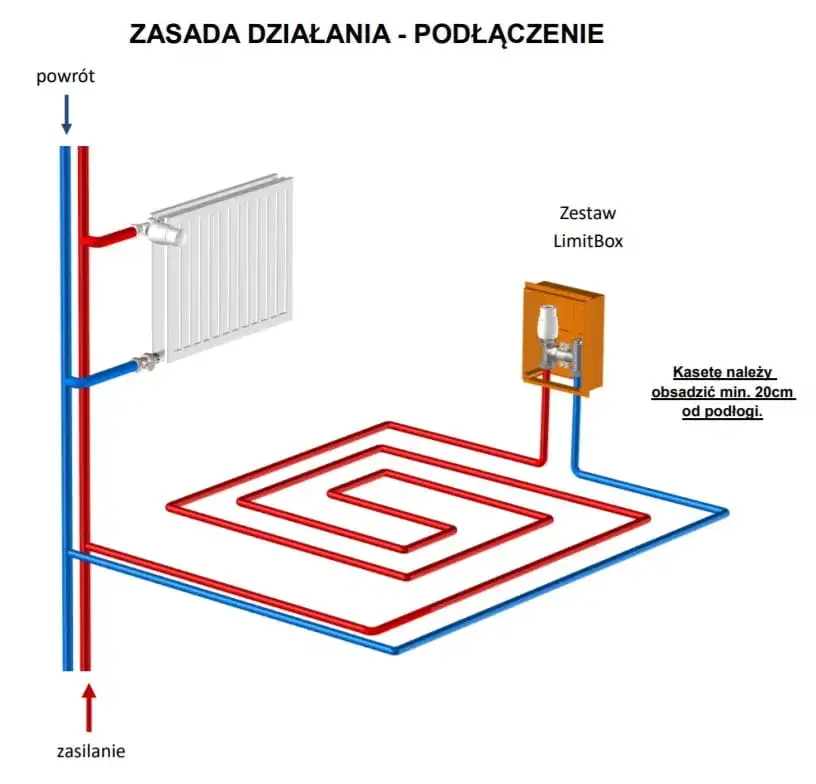

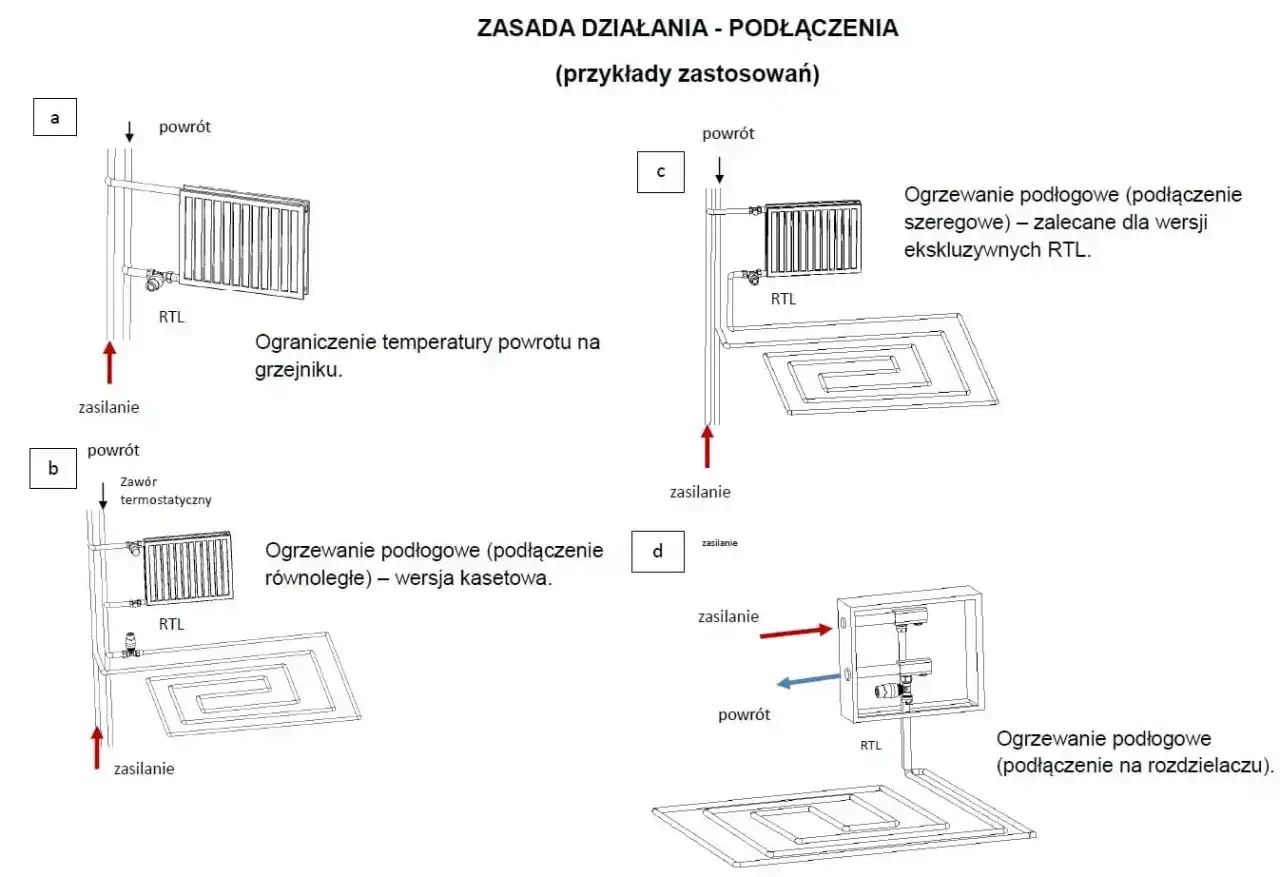

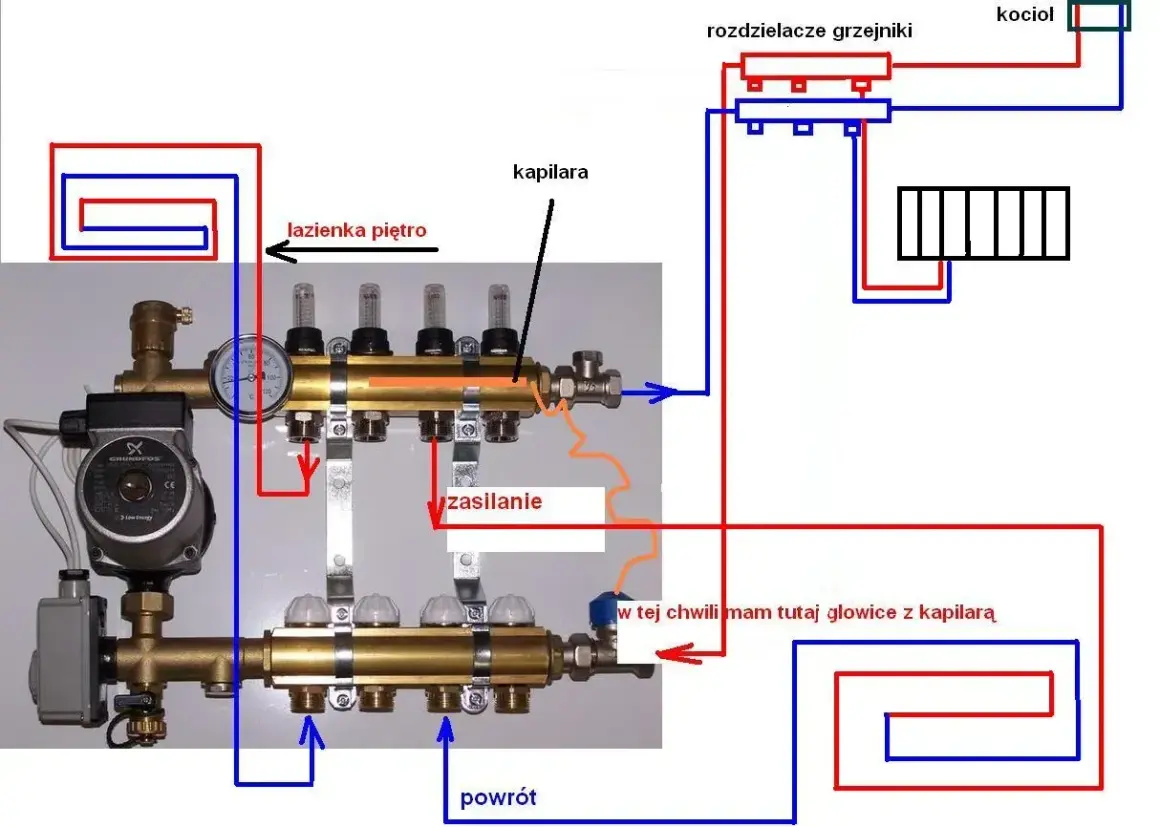

Gdzie montować zawór RTL - powrót czy zasilanie
Lokalizacja zaworu RTL jest kluczowa dla jego prawidłowego działania. Montaż zaworu RTL wykonuje się wyłącznie na powrocie z pętli ogrzewania podłogowego. Takie umiejscowienie zaworu RTL pozwala na skuteczną kontrolę temperatury wody powracającej do źródła ciepła. Miejsce podłączenia zaworu RTL na powrocie zapewnia optymalną ochronę systemu przed przegrzaniem.
- Skuteczna kontrola temperatury wody powrotnej
- Ochrona przed uszkodzeniem jastrychu i wykładziny
- Zapobieganie przegrzaniu instalacji
- Optymalne wykorzystanie energii cieplnej
- Prawidłowa cyrkulacja czynnika grzewczego
Czytaj więcej: Złączki hydrauliczne: Który typ będzie najlepszy do instalacji?
Prawidłowy montaż zaworu RTL krok po kroku
Prawidłowy montaż zaworu RTL wymaga odpowiedniego przygotowania i przestrzegania konkretnych zasad. Każdy etap instalacji ma znaczenie dla późniejszego funkcjonowania systemu.
Przed rozpoczęciem prac należy zgromadzić wszystkie niezbędne narzędzia i materiały. Właściwe przygotowanie znacząco usprawni proces montażu.
| Etap montażu | Potrzebne narzędzia | Wskazówki |
| Przygotowanie miejsca | Poziomica, ołówek, miara | Zachowaj min. 30cm odstępu od podłogi |
| Montaż zaworu | Klucz płaski, uszczelki | Sprawdź kierunek przepływu na korpusie |
| Regulacja | Termometr, klucz imbusowy | Ustaw temp. max. 55°C |
Na co zwrócić uwagę podczas instalacji
Szczególną uwagę należy zwrócić na kierunek przepływu wody zaznaczony na korpusie zaworu. Nieprawidłowe podłączenie może skutkować całkowitym brakiem regulacji.
Istotne jest zachowanie odpowiedniej odległości od ściany dla swobodnego dostępu do pokrętła regulacyjnego. Rekomendowany odstęp to minimum 10 cm od powierzchni ściany.
Przed uruchomieniem systemu należy dokładnie przepłukać instalację. Wszelkie zanieczyszczenia mogą zakłócić pracę zaworu.
- Maksymalna temperatura pracy: 55°C
- Ciśnienie robocze: do 6 bar
- Przepływ nominalny: 2.5-3 l/min
- Szczelność połączeń: 100%
Konsekwencje nieprawidłowego montażu zaworu RTL
Nieprawidłowa instalacja może prowadzić do poważnych problemów w działaniu całego systemu ogrzewania podłogowego. Przegrzanie podłogi może spowodować uszkodzenie jastrychu i wykładziny. Koszty naprawy takiej usterki są zazwyczaj znaczące.
Montaż w złym miejscu skutkuje brakiem kontroli nad temperaturą czynnika grzewczego. System może działać nieefektywnie, powodując zwiększone zużycie energii. Dodatkowo, może to prowadzić do niekomfortowych warunków w pomieszczeniu.
Błędne podłączenie może skutkować całkowitym brakiem regulacji temperatury. W takiej sytuacji zawór nie spełnia swojej podstawowej funkcji. Może to doprowadzić do uszkodzenia całej instalacji grzewczej.
| Parametr | Montaż na powrocie | Montaż na zasilaniu |
| Kontrola temperatury | Skuteczna | Nieskuteczna |
| Ochrona instalacji | Pełna | Brak |
| Zużycie energii | Optymalne | Zwiększone |
Typowe błędy montażowe
Najczęstszym błędem jest zamontowanie zaworu RTL na zasilaniu zamiast na powrocie. Instalatorzy czasem mylą kierunek przepływu zaznaczony na korpusie zaworu. Brak dokładnego sprawdzenia oznaczeń może skutkować poważnymi problemami.
Kolejnym częstym błędem jest nieprawidłowe ustawienie temperatury maksymalnej. Zbyt wysoka temperatura może uszkodzić podłogę. Niewłaściwe dokręcenie połączeń może prowadzić do przecieków.
Uniknięcie błędów wymaga dokładnego przestrzegania instrukcji montażu. Warto skorzystać z pomocy doświadczonego instalatora. Zawsze należy sprawdzić szczelność połączeń przed uruchomieniem systemu.
Jak sprawdzić poprawność działania zaworu RTL
Podstawowym testem jest pomiar temperatury na powrocie przy pomocy termometru dotykowego. Temperatura powinna być zgodna z nastawą na zaworze. Po przekroczeniu ustawionej temperatury, zawór powinien ograniczyć przepływ.
Prawidłowo działający zawór utrzymuje stałą temperaturę podłogi. Powierzchnia powinna być równomiernie ciepła. System powinien reagować na zmiany nastawy temperatury.
Nieprawidłowe działanie objawia się przegrzewaniem podłogi lub brakiem reakcji na regulację. W takim przypadku konieczna jest natychmiastowa kontrola instalacji.
Rozwiązywanie problemów z zaworem RTL
Pierwszym krokiem diagnostyki jest sprawdzenie, czy zawór nie jest zablokowany przez zanieczyszczenia. Warto też sprawdzić, czy głowica termostatyczna nie jest uszkodzona.
W przypadku braku regulacji należy sprawdzić kierunek przepływu. Czasem wystarczy przedmuchanie zaworu sprężonym powietrzem.
Regularna konserwacja znacząco wydłuża żywotność zaworu. Zaleca się coroczny przegląd instalacji przed sezonem grzewczym. Warto też okresowo sprawdzać szczelność wszystkich połączeń.
Kluczowe aspekty montażu i użytkowania zaworu RTL
Zawór RTL to niezbędny element prawidłowo działającego ogrzewania podłogowego. Jego poprawny montaż na powrocie gwarantuje skuteczną ochronę instalacji przed przegrzaniem. Precyzyjne ustawienie parametrów pracy zapewnia komfort użytkowania i oszczędność energii.
Podstawą bezawaryjnej pracy jest przestrzeganie zasad instalacji i regularnej konserwacji. Montaż zaworu RTL wymaga zwrócenia szczególnej uwagi na kierunek przepływu oraz zachowanie odpowiednich odległości montażowych. Najczęstsze problemy wynikają z niewłaściwej lokalizacji zaworu lub błędnego ustawienia temperatury maksymalnej.
Sprawny system z prawidłowo zamontowanym zaworem RTL zapewnia nie tylko optymalną temperaturę podłogi, ale także chroni całą instalację przed uszkodzeniem. Warto pamiętać o regularnych przeglądach i szybkim reagowaniu na wszelkie nieprawidłowości w działaniu systemu, co pozwoli uniknąć kosztownych napraw w przyszłości.
