Jak prawidłowo ustawić zawór trójdrożny w instalacji grzewczej - poradnik

Jak prawidłowo ustawić zawór trójdrożny w instalacji grzewczej - poradnik

Spis treści

Zawór trójdrożny stanowi niezbędny komponent systemów grzewczych. To urządzenie zapewniające skuteczną regulację przepływu wody i kontrolę temperatury w instalacjach. Jego głównym zadaniem jest mieszanie strumieni cieczy o różnych temperaturach, co pozwala na utrzymanie optymalnych warunków pracy całego układu. Dzięki trzem portom, zawór efektywnie zarządza cyrkulacją wody, chroniąc jednocześnie system przed przegrzaniem i korozją.

Najważniejsze informacje:
  • Umożliwia precyzyjną kontrolę temperatury w systemie grzewczym
  • Chroni instalację przed przegrzaniem i korozją
  • Eliminuje potrzebę ręcznej regulacji przepływu
  • Może być montowany zarówno pionowo, jak i poziomo
  • Zapewnia optymalną temperaturę powrotu wody do kotła (50-60°C)
  • Znajduje zastosowanie w instalacjach CO i systemach ciepłej wody użytkowej

Czym jest zawór trójdrożny i jakie ma zastosowanie?

Zawór trójdrożny to specjalistyczny element instalacji grzewczej, który umożliwia kontrolę przepływu wody między różnymi obiegami systemu. Jest wyposażony w trzy króćce przyłączeniowe, które pozwalają na mieszanie strumieni wody o różnych temperaturach. Dzięki temu regulacja zaworu mieszającego zapewnia optymalną temperaturę w całym układzie.

Prawidłowe ustawienia zaworu trójdrożnego w CO mają kluczowe znaczenie dla efektywności systemu grzewczego. Urządzenie chroni kocioł przed korozją niskotemperaturową poprzez utrzymanie odpowiedniej temperatury wody powrotnej. Konfiguracja zaworu trójdrożnego wpływa bezpośrednio na sprawność całej instalacji.

  • Ochrona kotła przed zbyt niską temperaturą powrotu
  • Regulacja temperatury w obiegach grzewczych
  • Kontrola temperatury ciepłej wody użytkowej
  • Zabezpieczenie przed przegrzaniem instalacji

Wybór miejsca montażu zaworu trójdrożnego

Montaż zaworu trójdrożnego wymaga starannego wyboru lokalizacji w instalacji. Miejsce montażu musi zapewniać swobodny dostęp do urządzenia podczas prac serwisowych. Kluczowe znaczenie ma również odpowiedni kierunek przepływu wody przez zawór.

Montaż poziomy Montaż pionowy
+ Łatwiejszy dostęp serwisowy
+ Mniejsze ryzyko zapowietrzenia
- Wymaga więcej miejsca
+ Oszczędność przestrzeni
+ Lepsze odpowietrzanie
- Trudniejszy dostęp serwisowy

Należy zapewnić minimum 30 cm wolnej przestrzeni wokół zaworu. Umożliwi to swobodne wykonywanie prac konserwacyjnych.

Czytaj więcej: Zawór trójdrożny przed czy za pompą - kluczowe zasady prawidłowego montażu

Proces regulacji temperatury w zaworze

Optymalna temperatura powrotu wody do kotła powinna wynosić między 50°C a 60°C. Jak wyregulować zawór trójdrożny, by osiągnąć te wartości, zależy od typu instalacji oraz mocy kotła. Precyzyjna regulacja jest kluczowa dla wydłużenia żywotności systemu.

Nastawy zaworu mieszającego należy dostosować do aktualnych warunków pracy instalacji. Temperatura zasilania może się wahać w zakresie 70-85°C, w zależności od zapotrzebowania na ciepło.

UWAGA: Nigdy nie ustawiaj temperatury powrotu poniżej 45°C - grozi to korozją niskotemperaturową kotła. Maksymalna temperatura zasilania nie powinna przekraczać 85°C.

Właściwe ustawienie zaworu trójdrożnego przekłada się na oszczędność energii sięgającą nawet 15%. Efektywna regulacja zwiększa sprawność kotła i redukuje zużycie paliwa. System pracuje stabilniej, co przedłuża jego żywotność.

Ręczna regulacja zaworu trójdrożnego

Regulacja zaworu trójdrożnego rozpoczyna się od sprawdzenia temperatury na termometrach. Pokrętłem zaworu ustawiamy wstępną pozycję mieszania.

Po 15 minutach sprawdzamy temperaturę powrotu na termometrze. W razie potrzeby korygujemy położenie pokrętła.

Prawidłowo wyregulowany zawór trójdrożny zapewni stałą temperaturę powrotu. Każda zmiana ustawień wymaga kilkunastu minut na stabilizację układu.

Kontrolę nastaw należy przeprowadzać co najmniej raz w miesiącu. Częstsze sprawdzanie jest wskazane przy zmiennych warunkach pogodowych.

Automatyczna regulacja z użyciem siłowników

Siłownik elektryczny automatycznie dostosowuje położenie zaworu do zadanych parametrów. System sterowania monitoruje temperatury w czasie rzeczywistym i reaguje na ich zmiany. Regulacja zaworu mieszającego odbywa się płynnie i precyzyjnie.

Sterownik można zaprogramować według indywidualnych preferencji użytkownika. Automatyka uwzględnia zmienne warunki zewnętrzne i dostosowuje parametry pracy. System zapisuje historię nastaw, co ułatwia optymalizację.

  • Precyzyjna kontrola temperatury
  • Szybka reakcja na zmiany w instalacji
  • Możliwość programowania harmonogramów
  • Ochrona przed przegrzaniem
  • Redukcja zużycia energii

Konserwacja układu automatyki ogranicza się do okresowej kontroli działania siłownika. Czyszczenie i smarowanie mechanizmu należy wykonywać raz w roku.

Typowe błędy przy ustawianiu zaworu

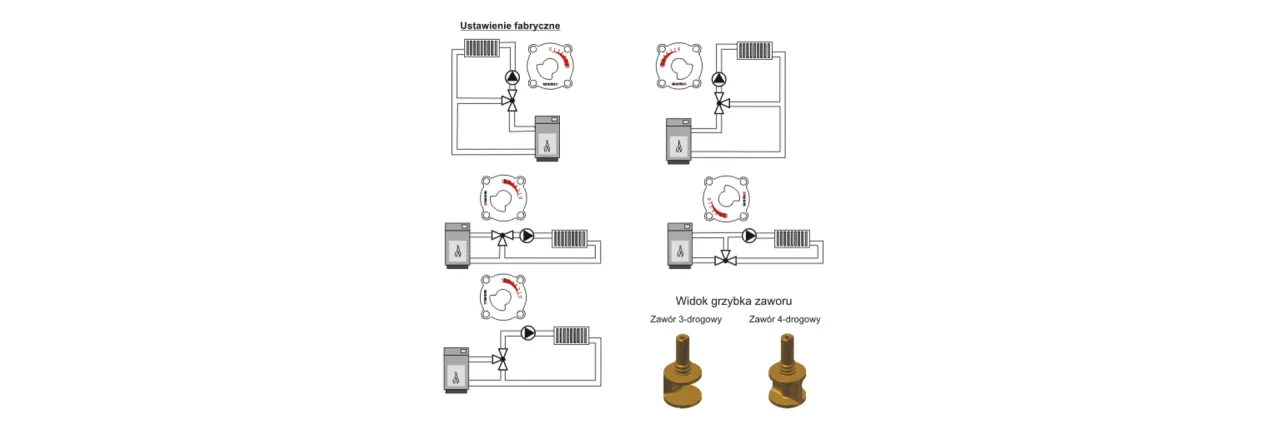

Zdjęcie Jak prawidłowo ustawić zawór trójdrożny w instalacji grzewczej - poradnik

Najczęstszym błędem jest zbyt niska temperatura powrotu do kotła. Niewłaściwe ustawienia zaworu trójdrożnego w CO mogą prowadzić do korozji niskotemperaturowej. Ignorowanie tego problemu skutkuje poważnymi awariami.

Drugim częstym problemem jest nieprawidłowy montaż zaworu trójdrożnego względem kierunku przepływu. Odwrotne podłączenie króćców zaburza proces mieszania wody. Skutkuje to niestabilną pracą całego układu.

Błędem jest również zbyt częsta zmiana nastaw zaworu mieszającego. System potrzebuje czasu na stabilizację temperatury. Niecierpliwość przy regulacji prowadzi do rozregulowania instalacji.

Rozwiązaniem większości problemów jest dokładne przestrzeganie instrukcji montażu. Warto skonsultować się z fachowcem przy pierwszej regulacji. Systematyczna kontrola parametrów pozwala wykryć nieprawidłowości na wczesnym etapie.

Zasady bezpieczeństwa podczas regulacji

Przed rozpoczęciem regulacji zaworu mieszającego należy upewnić się, że instalacja jest szczelna. Kontrola ciśnienia w układzie powinna być pierwszym krokiem. Wszelkie prace przy zaworze wykonujemy przy wyłączonym kotle.

Podczas ustawiania zaworu trójdrożnego należy używać odpowiednich narzędzi i rękawic ochronnych. Gorąca woda w instalacji stanowi zagrożenie dla zdrowia. Zachowanie ostrożności jest kluczowe podczas prac serwisowych.

Parametr Wartość minimalna Wartość maksymalna
Temperatura powrotu 45°C 65°C
Temperatura zasilania 60°C 85°C
Ciśnienie robocze 1.0 bar 3.0 bar

Bezpieczeństwo podczas regulacji zaworu trójdrożnego ma pierwszorzędne znaczenie. Wszelkie nieprawidłowości w działaniu instalacji należy niezwłocznie zgłaszać specjaliście.

Skuteczna regulacja zaworu trójdrożnego - klucz do efektywnej instalacji grzewczej

Prawidłowe ustawienie zaworu trójdrożnego to fundament efektywnie działającego systemu grzewczego. Kluczowe znaczenie ma utrzymanie temperatury powrotu między 50°C a 60°C oraz regularne monitorowanie parametrów pracy. Precyzyjna regulacja zaworu mieszającego przekłada się na znaczące oszczędności w zużyciu energii.

Wybór między ręczną a automatyczną regulacją powinien być dostosowany do indywidualnych potrzeb użytkownika. Automatyka zapewnia większą precyzję i wygodę obsługi, podczas gdy ręczne ustawienie zaworu trójdrożnego wymaga regularnej kontroli i korekt. Niezależnie od wybranej metody, kluczowe jest przestrzeganie zasad bezpieczeństwa i parametrów granicznych pracy instalacji.

Okresowe przeglądy i konserwacja to niezbędne elementy prawidłowej eksploatacji. Szybkie reagowanie na nieprawidłowości oraz konsultacje ze specjalistą w razie wątpliwości pozwolą uniknąć poważnych awarii i zapewnią długotrwałą, bezawaryjną pracę systemu grzewczego.

5 Podobnych Artykułów:

  1. Jak odkręcić zawór od pralki i uniknąć kosztownych awarii w przyszłości
  2. Przewodnik Zakupowy: Najlepsze Typy Czujników Cieczy
  3. Skuteczna wymiana uszczelki w oknie: 8 prostych kroków dla każdego
  4. Zawory kulowe: Które zawory kulowe wybrać do instalacji wodnej?
  5. Klej do gumy i metalu: Który model jest skuteczny w zastosowaniu?

Najczęstsze pytania

Zawór trójdrożny przy prawidłowej eksploatacji i regularnej konserwacji może służyć nawet 15-20 lat. Kluczowe jest przeprowadzanie corocznych przeglądów, podczas których sprawdza się szczelność, płynność ruchu elementów mechanicznych oraz stan uszczelek. Warto również regularnie czyścić zawór z osadów, aby zapewnić jego długotrwałe i bezawaryjne działanie.

W okresie letnim, gdy system grzewczy jest wyłączony, zaleca się ręczne przestawianie zaworu co 2-3 tygodnie, aby zapobiec zatarciu mechanizmu. Dodatkowo warto sprawdzić szczelność połączeń i ewentualne wycieki. Przed sezonem grzewczym należy przeprowadzić dokładny przegląd i ewentualną kalibrację ustawień.

Nietypowe dźwięki mogą świadczyć o obecności powietrza w instalacji, zużyciu elementów mechanicznych lub nieprawidłowym ciśnieniu w systemie. W takiej sytuacji należy odpowietrzyć instalację, sprawdzić ciśnienie oraz stan techniczny zaworu. Jeśli problem nie ustąpi, konieczna może być wymiana uszkodzonych elementów.

Brak reakcji na zmianę ustawień może być spowodowany zablokowaniem mechanizmu przez osad, uszkodzeniem siłownika lub problemami z zasilaniem. W pierwszej kolejności należy sprawdzić zasilanie i połączenia elektryczne. Jeśli to nie pomoże, konieczne może być czyszczenie lub naprawa mechanizmu przez specjalistę.

Kalibrację zaworu trójdrożnego zaleca się przeprowadzać raz w roku, najlepiej przed rozpoczęciem sezonu grzewczego. Proces ten obejmuje sprawdzenie poprawności działania, regulację temperatury mieszania oraz weryfikację ustawień automatyki. W przypadku nietypowego zachowania instalacji, kalibrację należy wykonać niezwłocznie.
