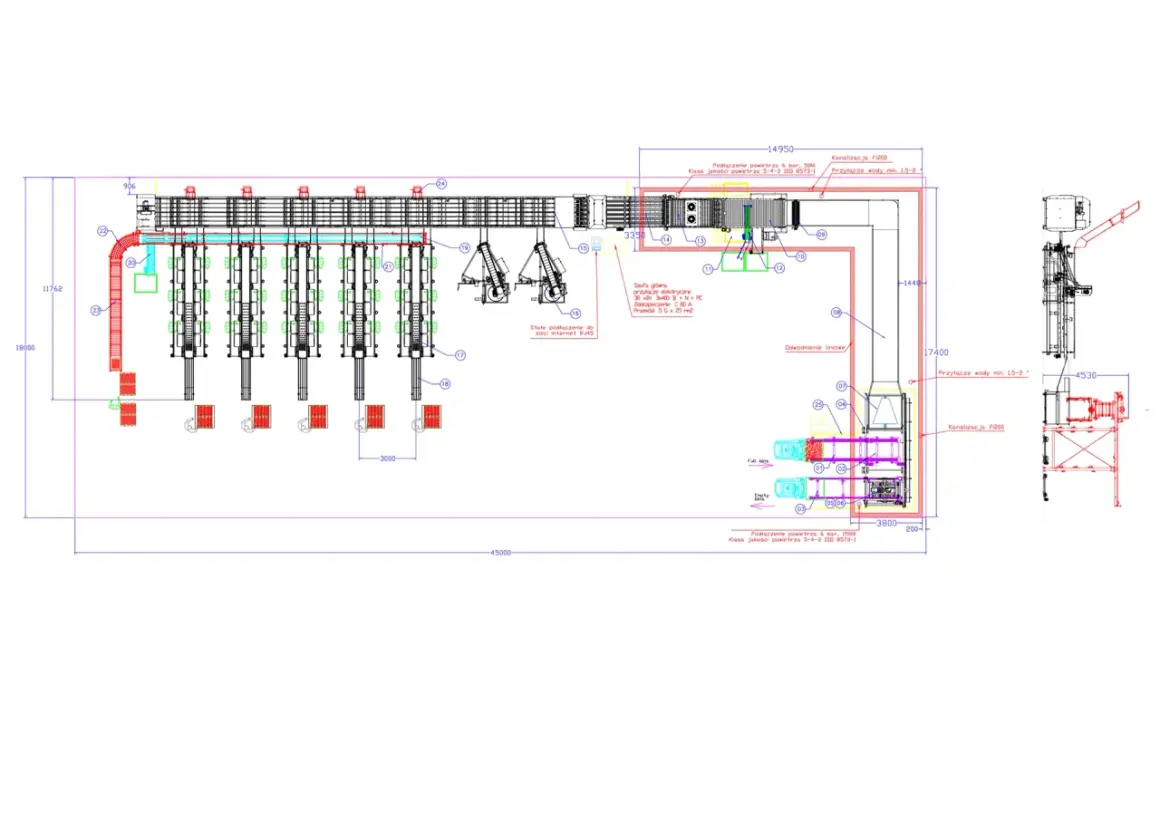

Dobry dokument wykonawczy ma jeden cel: pozwolić wykonać detal bez dopytywania projektanta o rzeczy oczywiste i nieoczywiste zarazem. W praktyce to właśnie rysunek wykonawczy decyduje, czy ślusarz, stolarz albo operator CNC zrobi element za pierwszym razem, czy straci czas na poprawki. Ja traktuję go jak instrukcję produkcji, w której nie ma miejsca na domysły.
Najważniejsze informacje o dokumencie, który prowadzi detal od projektu do warsztatu
- To dokument dla jednej części, a nie dla całego zespołu, więc ma prowadzić do wykonania konkretnego detalu bez zgadywania.
- Najważniejsze są wymiary, tolerancje, bazy odniesienia, materiał i stan powierzchni.
- W warsztacie czyta się go od tabliczki, baz i wymiarów krytycznych, a nie od pierwszej napotkanej liczby.
- Najczęstsze błędy to brak tolerancji, niewłaściwe bazy, nieczytelne uwagi i sprzeczne wymiarowanie.
- Najlepszy dokument nie jest najładniejszy, tylko najbardziej jednoznaczny i zgodny z procesem wykonania.
Czym jest taki dokument i kiedy naprawdę się przydaje
To szczegółowy zapis pojedynczego elementu, przygotowany po to, żeby dało się go wykonać, skontrolować i odebrać bez dodatkowych ustaleń. W warsztacie taki dokument jest ważniejszy niż sam pomysł, bo zamienia koncepcję w coś mierzalnego: z określonym materiałem, wymiarami, dopuszczalnymi odchyłkami i wymaganym wykończeniem.
Najczęściej korzysta się z niego przy detalach metalowych, drewnianych i elementach obrabianych na CNC, ale równie dobrze sprawdza się przy częściach do naprawy, dorabianych pod wymianę albo wykonywanych jednostkowo. Ja patrzę na niego jak na granicę między projektem a produkcją: jeśli tej granicy nie ma jasno narysowanej, zaczynają się telefony, poprawki i niepotrzebny materiał na śmietniku.
| Rodzaj dokumentu | Co pokazuje | Po co jest używany |
|---|---|---|
| Szkic roboczy | Uproszczony zarys, często szybki i pomocniczy | Do wstępnych ustaleń, pomiarów i notatek |
| Rysunek złożeniowy | Układ i współpracę części w jednym zespole | Do montażu, serwisu i zrozumienia relacji między elementami |
| Dokument wykonawczy | Jedną część w pełnym zakresie potrzebnym do wykonania | Do produkcji, kontroli i odbioru detalu |
W praktyce nie chodzi więc o „ładny rysunek”, tylko o taki, który pozwala przejść od ustaleń do konkretnej operacji na maszynie albo przy stole warsztatowym. Żeby to było możliwe, dokument musi zawierać kilka rzeczy bezwzględnie.

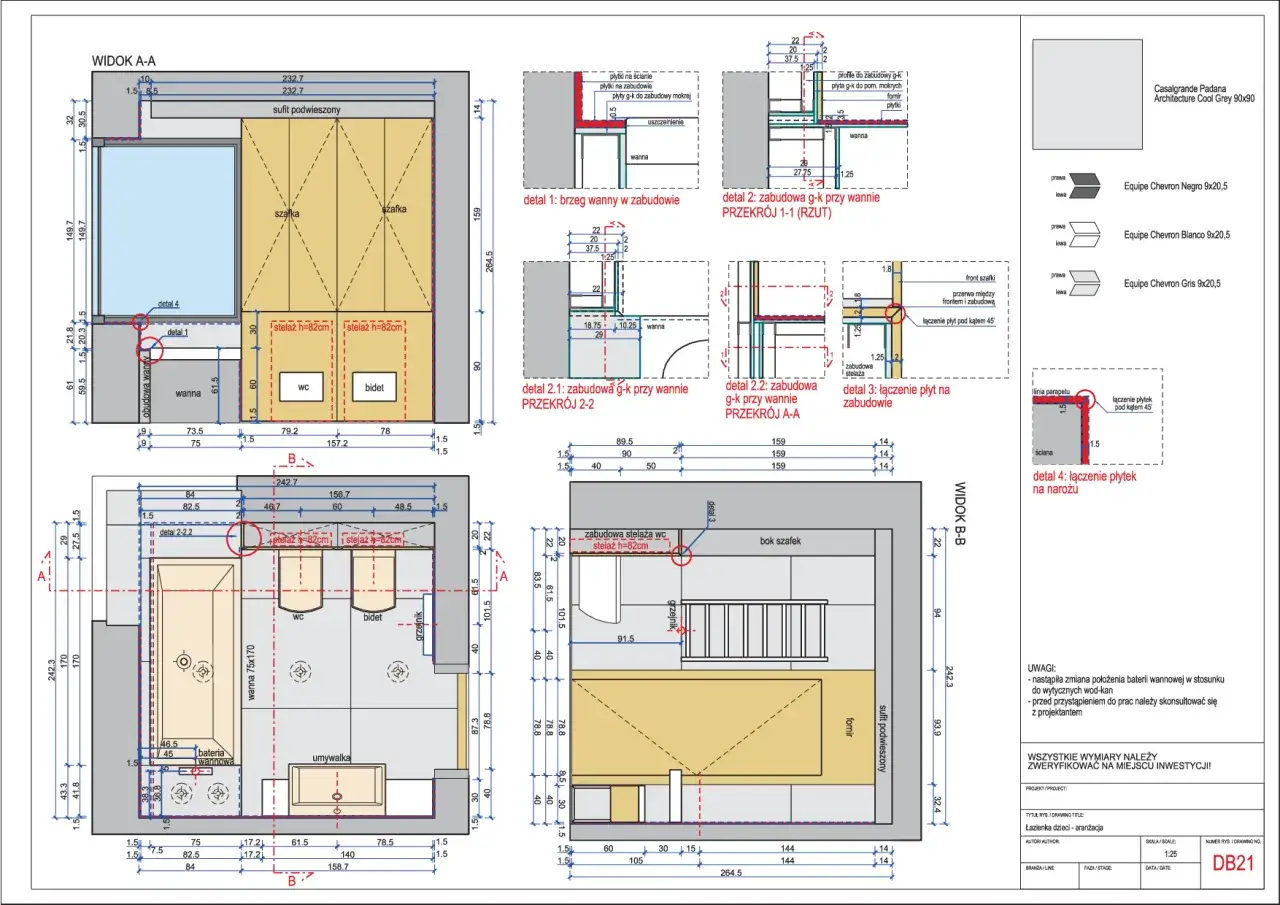

Co powinien zawierać rysunek wykonawczy
Jeśli miałbym wskazać jeden warunek dobrego dokumentu, byłaby to jednoznaczność. Nie wystarczy pokazać kształt detalu; trzeba jeszcze powiedzieć, z czego ma być zrobiony, jak dokładnie ma mieć wykonane wymiary i w jakim stanie powierzchni ma wyjść z warsztatu.
| Element dokumentu | Dlaczego jest ważny | Co grozi, gdy go zabraknie |
|---|---|---|
| Wymiary nominalne | Określają finalny rozmiar części | Detal może nie pasować do współpracującego elementu |
| Tolerancje wymiarowe | Mówią, ile odchyłki jest dopuszczalne | Każdy wykona część „po swojemu”, a kontrola stanie się losowa |
| Bazy odniesienia | Ustalają punkt startowy dla pomiarów | Wymiarowanie od złej powierzchni wprowadza błąd już na etapie obróbki |
| Materiał | Wpływa na wytrzymałość, obróbkę i koszt | Łatwo wykonać część z niewłaściwego surowca |
| Chropowatość powierzchni | Określa, jak gładka ma być powierzchnia po obróbce | Element może pracować głośno, szybciej się zużywać albo źle współpracować |
| Obróbka cieplna lub wykończenie | Wpływa na twardość, trwałość i wygląd | Detal może nie wytrzymać obciążenia albo nie spełnić funkcji |
| Gwinty, otwory, fazy i promienie | To właśnie te detale najczęściej decydują o montażu | Powstają niedopasowania, zadziorność lub problem z narzędziem |
| Uwagi technologiczne | Doprecyzowują sposób wykonania, jeśli sam rysunek nie wystarcza | Wykonawca zgaduje zamiast działać według jasnych zasad |
Na praktycznym poziomie liczy się jeszcze czytelna skala, poprawna tabliczka rysunkowa i aktualna rewizja dokumentu. Przy małych detalach często lepiej działa skala 2:1 niż kurczowe trzymanie się 1:1, bo na wydruku od razu widać to, co ma znaczenie. Kiedy te informacje są już na miejscu, trzeba wiedzieć, jak je odczytać bez zgadywania.
Jak czytać go w warsztacie bez zgadywania
Ja zaczynam nie od pierwszego wymiaru, tylko od pytania: co w tej części naprawdę jest krytyczne? W warsztacie najwięcej błędów nie wynika z braku liczb, tylko z tego, że liczby odczytano w złej kolejności albo z niewłaściwej bazy.
- Sprawdź nazwę części, numer, rewizję i skalę, żeby mieć pewność, że pracujesz na aktualnej wersji.
- Ustal bazy odniesienia, czyli powierzchnie, od których mierzy się resztę detalu.
- Wyłap wymiary krytyczne i zobacz, czy mają tolerancje oraz czy dotyczą właściwej powierzchni.
- Odczytaj materiał, chropowatość i ewentualną obróbkę cieplną, bo to wpływa na dobór narzędzi i parametrów.
- Sprawdź gwinty, otwory, promienie, fazy, spoiny i wszystkie uwagi, które nie są widoczne w samym obrysie.
- Porównaj rysunek z możliwościami procesu, którym faktycznie będziesz robić detal, a nie z procesem „idealnym”.
Ta kolejność ma sens, bo pozwala od razu oddzielić dane decydujące o funkcji od informacji pomocniczych. Ja zwykle patrzę na bazę i tolerancję szybciej niż na sam kształt, bo to właśnie one mówią, czy detal ma szansę zadziałać w montażu. I tu widać różnicę między dokumentem wykonawczym a rysunkiem złożeniowym.
Czym różni się od rysunku złożeniowego i szkicu
To rozróżnienie naprawdę oszczędza czas, zwłaszcza gdy kilka osób pracuje na tej samej dokumentacji. Rysunek złożeniowy odpowiada na pytanie, jak elementy są ze sobą zestawione, a szkic roboczy pomaga zapisać pomysł lub pomiar. Dokument wykonawczy ma odpowiedzieć na pytanie najtrudniejsze: jak dokładnie zrobić pojedynczą część.
| Cecha | Dokument wykonawczy | Rysunek złożeniowy | Szkic roboczy |
|---|---|---|---|
| Główny cel | Wykonanie jednej części | Montaż i relacja między częściami | Szybka notatka albo ustalenie wstępne |
| Poziom szczegółowości | Bardzo wysoki | Średni lub wysoki, ale nastawiony na zespół | Niski lub umiarkowany |
| Najważniejsze dane | Wymiary, tolerancje, materiał, stan powierzchni | Położenie elementów, kolejność montażu, oznaczenia części | Orientacyjny kształt, szybkie wymiary, uwagi |
| Typowe zastosowanie | Toczenie, frezowanie, spawanie, stolarka, CNC | Składanie urządzeń, serwis, kompletacja podzespołów | Pomiar w terenie, szybkie uzgodnienia, notatka pomocnicza |
W praktyce dobrze przygotowany zespół nie myli tych trzech rzeczy, bo od tego zależy jakość całego procesu. Najłatwiej zobaczyć to na konkretnych detalach warsztatowych, gdzie jedna brakująca informacja potrafi zatrzymać całą robotę.
Przykłady z warsztatu, które najlepiej pokazują sens dokumentacji
Najlepsze przykłady są zwykle proste. Właśnie na prostych detalach widać, czy dokumentacja naprawdę pomaga, czy tylko dobrze wygląda na ekranie.
Uchwyt stalowy do spawania
W takim elemencie liczą się grubość blachy, rozstaw otworów, średnice, promienie gięcia oraz oznaczenia spoin. Jeśli nie ma jasnych tolerancji położenia otworów, detal może wyglądać poprawnie, ale po złożeniu nie trafi w drugą część konstrukcji. W praktyce to jeden z najczęstszych przypadków, gdzie brak jednego wymiaru uruchamia cały łańcuch poprawek.
Tuleja dystansowa lub element toczony
Tu najważniejsze są średnice, długość, współosiowość i ewentualne pasowanie, czyli sposób współpracy dwóch elementów, na przykład wałka i otworu. Jeśli detal ma pracować w zespole, nie wystarczy sam wymiar nominalny; trzeba jeszcze wiedzieć, jak dokładnie ma się układać względem części współpracującej. Dla tokarki to często różnica między poprawnym wsadem a serią odpadów.
Wspornik z drewna albo płyty
W stolarni dokument musi uwzględniać grubość materiału, kierunek cięcia, promienie, fazy i sposób wykończenia powierzchni. Tu szczególnie boli brak informacji o okleinie, krawędzi albo kierunku usłojenia, bo detal może być poprawny wymiarowo, ale wizualnie i technologicznie po prostu nietrafiony. Przy takich częściach drobiazgi decydują o tym, czy element nadaje się do montażu, czy wraca do poprawki.
Przeczytaj również: Nitownica do nitonakrętek: Jak wybrać nitownicę do nitonakrętek?
Mały detal pod CNC
Przy frezowaniu najważniejsze stają się bazy, kolejność operacji, minimalne promienie naroży i czytelne tolerancje. Operator nie powinien zgadywać, czy zaokrąglenie wynika z narzędzia, czy z wymagania funkcjonalnego. Gdy dokument jest dobrze przygotowany, programowanie i kontrola zajmują mniej czasu, a cały proces robi się po prostu spokojniejszy.
Na takich przykładach najlepiej widać, że jeden brak na papierze przekłada się na realny koszt na hali, przy stole albo przy komputerze CAM. Z tego powodu warto wiedzieć nie tylko, co dokument pokazuje, ale też czego najczęściej mu brakuje.
Najczęstsze błędy, które kosztują czas i materiał
Większość problemów nie wynika z braku wiedzy, tylko z pośpiechu albo z założenia, że „to przecież będzie oczywiste”. W warsztacie takie myślenie kończy się bardzo podobnie: niepotrzebnym przerabianiem, dodatkowym pomiarem albo wykonaniem detalu od nowa.
- Brak tolerancji przy wymiarach współpracujących sprawia, że każdy wykonuje część trochę inaczej, a montaż przestaje być przewidywalny.
- Wymiarowanie od niewłaściwej bazy wprowadza błąd już na starcie, bo detal mierzy się od punktu, który nie ma znaczenia funkcjonalnego.
- Powtarzanie tych samych wymiarów w kilku miejscach zwiększa ryzyko sprzeczności, zwłaszcza gdy jedna wartość zostanie później poprawiona, a druga nie.
- Zbyt ogólne uwagi, takie jak „dopasować na miejscu”, przenoszą odpowiedzialność na wykonawcę i niemal zawsze kończą się domyślaniem.
- Pomijanie materiału, obróbki lub chropowatości powoduje, że element wygląda poprawnie, ale nie spełnia funkcji albo szybko się zużywa.
- Nieczytelna skala lub zły wydruk potrafią zepsuć nawet dobry projekt, bo detal jest po prostu źle odczytany na hali.
Im wcześniej wychwyci się taki błąd, tym mniejsze straty na materiale i czasie pracy. Dlatego przed oddaniem dokumentacji do produkcji robię jeszcze jedną, bardzo praktyczną kontrolę.
Ostatnia kontrola przed przekazaniem dokumentu do wykonania
Najlepsza kontrola jest krótka, ale bezlitosna dla niedopowiedzeń. Jeśli dokument ma trafić do warsztatu, sprawdzam go według kilku prostych pytań, które wyłapują większość problemów zanim trafią na maszynę.
- Czy każda powierzchnia odniesienia jest wskazana jasno i bez zgadywania?
- Czy wszystkie wymiary potrzebne do wykonania są podane tylko raz i nie ma między nimi sprzeczności?
- Czy wymiary krytyczne mają tolerancje tam, gdzie naprawdę wpływają na funkcję detalu?
- Czy materiał, obróbka i wykończenie są zapisane jednoznacznie?
- Czy gwinty, otwory, promienie, fazy i spoiny są opisane tak, żeby nikt nie musiał dopytywać?
- Czy skala i czytelność wydruku pozwalają odczytać szczegóły bez problemu?
- Czy dokument ma aktualną rewizję, a więc nie jest starszą wersją niż ta, na której powinno się pracować?
Najlepszy efekt daje nie najładniejszy rysunek, tylko taki, który pozwala od razu ustawić materiał, dobrać narzędzie i sprawdzić gotowy detal bez telefonów po drodze. Jeśli po przeczytaniu dokumentu wykonawca wie dokładnie, co ma zrobić, to znaczy, że robota została wykonana dobrze.
