W warsztacie szeroka podkładka ma jedno zadanie: rozłożyć nacisk na większej powierzchni, żeby łeb śruby lub nakrętka nie wciskały się w drewno, blachę, tworzywo albo miękki element konstrukcyjny. W praktyce ta różnica decyduje o tym, czy połączenie trzyma stabilnie, czy po kilku dokręceniach zaczyna pracować i luzować się. Poniżej rozbieram temat na konkrety: czym jest ta norma, jak dobrać rozmiar i materiał oraz kiedy lepiej sięgnąć po inne rozwiązanie niż szeroką podkładkę.
Najważniejsze informacje o szerokich podkładkach w warsztacie
- To podkładka o dużej średnicy zewnętrznej, która rozprasza nacisk i chroni materiał przed wgniataniem.
- W starszym nazewnictwie nadal spotyka się DIN 9021, ale dziś częściej odnosi się do ISO 7093-1.
- Najlepiej działa przy drewnie, cienkiej blasze, tworzywach i otworach wymagających większego podparcia.
- Nie jest elementem blokującym przed odkręcaniem, więc nie zastępuje nakrętki samohamownej ani kleju do gwintów.
- Przy wyborze liczą się nie tylko wymiary, ale też materiał, powłoka i twardość.
- Na rynku polskim ceny mocno zależą od materiału i opakowania: nierdzewka jest wyraźnie droższa od ocynku, a kilogram zwykle wychodzi korzystniej niż małe paczki.
Jak działa szeroka podkładka i kiedy ma sens

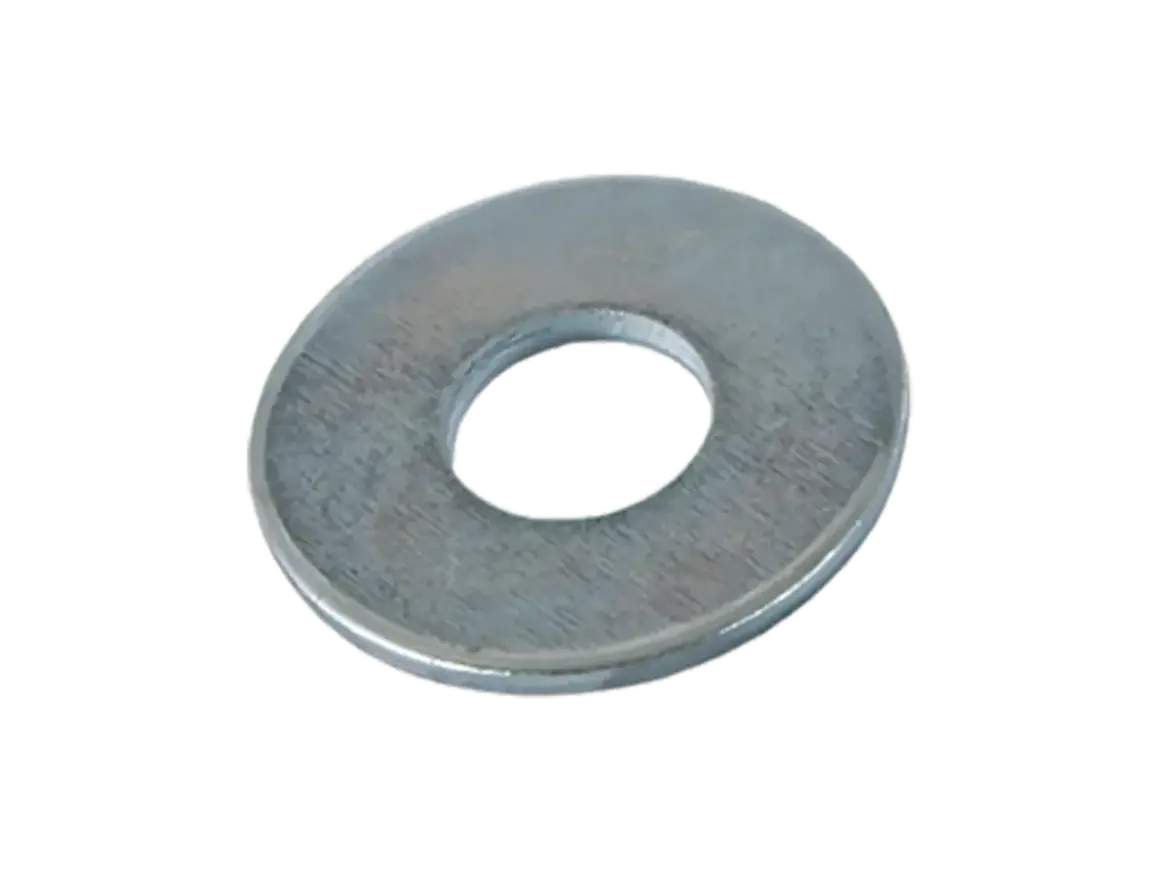

To element z dużą powierzchnią przylegania. Jego średnica zewnętrzna jest zwykle około trzy razy większa od średnicy gwintu, więc siła docisku nie skupia się w wąskim pierścieniu przy otworze. Dzięki temu spada nacisk jednostkowy, czyli siła przypadająca na jednostkę powierzchni, a materiał mniej się wgniata.
W starszym oznaczeniu spotkasz DIN 9021, ale w praktyce katalogowej coraz częściej pojawia się ISO 7093-1 lub opis „podkładka szeroka”. To nie jest detal czysto formalny. W warsztacie ważniejsze jest to, że taki element sprawdza się przy miękkich materiałach, większych luzach otworów i połączeniach, które muszą lepiej rozłożyć obciążenie niż standardowa podkładka.
Ja sięgam po nią wtedy, gdy łeb śruby miałby inaczej wciskać się w drewno, cienką blachę, sklejkę, tworzywo albo gumę. Nie traktuję jej natomiast jako lekarstwa na wszystko: krzywy otwór, wyrobiony gwint czy źle dobraną klasę śruby nadal pozostaną problemem.
Skoro wiadomo już, po co ta podkładka istnieje, trzeba jeszcze umieć dobrać ją do konkretnej śruby i warunków pracy.
Jak dobrać rozmiar, materiał i twardość
W praktyce nie patrzę wyłącznie na opis „M10” czy „M12”. Zwracam uwagę na trzy rzeczy: średnicę otworu, średnicę zewnętrzną i grubość, bo to one decydują, czy podkładka faktycznie wykona swoją pracę.
Wymiary, które mają znaczenie
| Gwint | Średnica otworu d1 | Średnica zewnętrzna d2 | Grubość s |
|---|---|---|---|
| M3 | 3,2 mm | 9 mm | 0,8 mm |
| M4 | 4,3 mm | 12 mm | 1,0 mm |
| M5 | 5,3 mm | 15 mm | 1,2 mm |
| M6 | 6,4 mm | 18 mm | 1,6 mm |
| M8 | 8,4 mm | 24 mm | 2,0 mm |
| M10 | 10,5 mm | 30 mm | 2,5 mm |
| M12 | 13 mm | 37 mm | 3,0 mm |
| M16 | 17 mm | 50 mm | 3,0 mm |
| M20 | 22 mm | 60 mm | 4,0 mm |
| M24 | 26 mm | 72 mm | 5,0 mm |
| M30 | 33 mm | 92 mm | 6,0 mm |
| M36 | 39 mm | 110 mm | 8,0 mm |
Ta tabela pokazuje też ważną rzecz: otwór w podkładce jest trochę większy niż nominalny gwint, żeby element dało się swobodnie założyć. W normie zakres sięga od małych rozmiarów do M36, ale w typowym warsztacie najczęściej kręci się wokół M5, M6, M8, M10, M12, M16 i M20.
Materiał i twardość
- Stal ocynkowana - dobry wybór do większości prac warsztatowych w suchym lub umiarkowanie wilgotnym środowisku.
- Nierdzewka A2 - rozsądna opcja tam, gdzie pojawia się wilgoć, kondensacja albo kontakt z wodą.
- Nierdzewka A4 - lepsza, gdy środowisko jest bardziej agresywne, na przykład przy chlorkach lub w pobliżu soli.
- Twardość 200 HV lub 300 HV - HV oznacza twardość w skali Vickersa; im wyższa, tym większa odporność na odkształcenie przy mocnym dokręceniu.
- Brass lub nylon - rozwiązania specjalne, przydatne tylko w wybranych zastosowaniach, a nie jako uniwersalny zamiennik.
Jeśli podkładka jest za miękka, potrafi się spłaszczyć i stracić sens. Jeśli jest za twarda względem materiału, problem wraca po drugiej stronie: zamiast podkładki zaczyna pracować podłoże. Sam rozmiar nie wystarczy jednak w każdej sytuacji, bo w warsztacie liczy się jeszcze to, pod czym ta podkładka pracuje.
Gdzie w warsztacie sprawdza się najlepiej
W praktyce najlepiej widać jej sens tam, gdzie materiał jest miękki albo podatny na odkształcenia. To właśnie wtedy duża powierzchnia docisku robi realną różnicę, a nie tylko wygląda „bardziej profesjonalnie”.
W drewnie i materiałach miękkich
Przy konstrukcjach drewnianych, sklejce, OSB, miękkich deskach czy tworzywach szeroka podkładka ogranicza wciskanie się łba śruby. To ważne nie tylko estetycznie. Gdy materiał się ugniata, połączenie traci docisk, a z czasem zaczyna pracować i skrzypieć.
- Przydaje się przy mocowaniu uchwytów, kątowników i okuć.
- Pomaga, gdy drewno jest miękkie lub sękate i standardowa podkładka jest po prostu za mała.
- Lepiej rozkłada siłę przy dużym momencie dokręcenia.
W blasze, profilach i połączeniach serwisowych
W cienkiej blasze, profilach z większym otworem i połączeniach serwisowych szeroka podkładka pomaga „przykryć” większy obszar i zmniejszyć ryzyko wyrwania materiału. To szczególnie ważne przy montażu osprzętu, obudów, wsporników i punktów, które będą później demontowane.
- Dobrze pracuje przy otworach o lekkim luzie montażowym.
- Ułatwia montaż, gdy powierzchnia nie jest idealnie płaska.
- Pomaga, gdy połączenie ma być rozbieralne bez szybkiego niszczenia materiału.
Przeczytaj również: Reduktory Wody: Przegląd Produktów i Poradnik Wyboru
Kiedy nie jest dobrym wyborem
Szeroka podkładka nie rozwiązuje problemu drgań i nie zastępuje elementu blokującego. Jeśli połączenie ma się samo zabezpieczyć przed odkręcaniem, potrzebne są inne rozwiązania.
- Nie zastąpi nakrętki samohamownej ani kleju do gwintów.
- Nie naprawi wyrobionego, rozciągniętego otworu bez dodatkowego wzmocnienia.
- Nie pasuje do śrub z łbem stożkowym, bo tam geometria połączenia jest inna.
Właśnie dlatego warto porównać ją z innymi popularnymi rozwiązaniami, zanim wrzuci się pierwszy lepszy komplet do koszyka.
Czym różni się od zwykłej podkładki i sprężystej
Najwięcej błędów widzę wtedy, gdy ktoś traktuje wszystkie podkładki jak zamienniki. One rozwiązują różne problemy, a wybór zależy od tego, co chcesz poprawić: docisk, rozłożenie siły czy odporność na odkręcanie.
| Rozwiązanie | Co robi najlepiej | Mocna strona | Ograniczenie | Kiedy wybrać |
|---|---|---|---|---|
| Standardowa podkładka płaska | Chroni powierzchnię przy umiarkowanym docisku | Mała, tania, łatwo dostępna | Mniejsza powierzchnia podparcia | Do typowych połączeń metal-metal |
| Szeroka podkładka | Rozkłada nacisk na większym obszarze | Dobrze pracuje w miękkich materiałach i przy większych otworach | Nie zabezpiecza przed luzowaniem | Do drewna, blachy, tworzyw i dużych luzów otworów |
| Podkładka sprężysta | Ma pomóc utrzymać docisk i zwiększyć tarcie | Bywa pomocna przy drganiach | Nie rozwiązuje problemu wgniatania materiału | Gdy priorytetem jest odporność na luzowanie |
Jeśli problemem jest odkręcanie pod wpływem drgań, sama szeroka podkładka nie wystarczy. Wtedy patrzę na cały układ: klasę śruby, moment dokręcenia, nakrętkę samohamowną albo zabezpieczenie gwintu.
Najczęstsze błędy przy montażu
W praktyce te same pomyłki wracają bardzo często. Da się ich uniknąć, jeśli zamiast patrzeć wyłącznie na rozmiar śruby, spojrzysz na całą geometrię połączenia i warunki pracy.
- Dobór pod śrubę, a nie pod materiał - podkładka może być „zgodna” z gwintem, ale nadal za mała dla miękkiego podłoża.
- Użycie jednej podkładki do naprawy wyrobionego otworu - przy mocno uszkodzonym materiale lepsza bywa większa podkładka albo blacha wzmacniająca.
- Zbyt miękki materiał pod dużym dociskiem - element się spłaszcza i połączenie traci stabilność.
- Mieszanie materiałów bez myślenia o korozji - w wilgoci stal węglowa i nierdzewka nie zawsze są dobrym duetem.
- Traktowanie jej jak zabezpieczenia przed luzowaniem - to najczęstsze nieporozumienie przy pracy w warsztacie.
- Brak kontroli powierzchni - nierówna, zadziorna krawędź otworu potrafi zniszczyć efekt nawet dobrej podkładki.
Gdy od początku wiesz, czego unikać, dużo łatwiej kupić właściwy komplet bez przepłacania i bez rozczarowania po montażu.
Na co zwrócić uwagę przy zakupie w 2026 roku
Na opakowaniu szukam przede wszystkim czterech rzeczy: oznaczenia normy, rozmiaru, materiału i twardości. W polskich sklepach wciąż spotkasz stare oznaczenie DIN 9021 albo nowsze ISO 7093-1, ale sam napis na etykiecie to za mało, jeśli brakuje informacji o materiale i wykończeniu.
W praktyce komplet 20 sztuk nierdzewnych M5 kosztuje około 6,50 zł, a M10 około 15 zł; przy opakowaniach kilogramowych cena za sztukę zwykle spada, szczególnie przy ocynku. Różnica wynika głównie z materiału, nie tylko z rozmiaru. Nierdzewka jest droższa, ale w wilgotnym środowisku często po prostu się opłaca, bo wolniej koroduje i dłużej trzyma parametry.
- Sprawdź, czy sprzedawca podaje dokładne wymiary, a nie tylko ogólny opis „szeroka”.
- Zweryfikuj materiał: stal ocynkowana, A2, A4 albo inny wariant specjalny.
- Zobacz, czy podana jest twardość, najlepiej 200 HV lub 300 HV.
- Porównuj cenę do liczby sztuk, nie tylko do masy opakowania.
- Jeśli kupujesz do pracy zewnętrznej, nie oszczędzaj na powłoce antykorozyjnej.
Jeśli opis jest ubogi i nie zawiera nic poza rozmiarem, traktuję to jako sygnał ostrzegawczy. W warsztacie lepiej kupić mniej, ale pewniej, niż brać najtańszy zestaw i potem poprawiać połączenie po kilku tygodniach pracy.
Co naprawdę zostaje z tej normy w codziennym montażu
- Szeroka podkładka ma sens przede wszystkim wtedy, gdy trzeba rozłożyć nacisk i ochronić materiał.
- Najlepiej działa w drewnie, cienkiej blasze, tworzywach i połączeniach z większym luzem otworu.
- Nie zastępuje zabezpieczenia przed odkręcaniem, więc nie rozwiązuje problemu drgań sama z siebie.
- Dobry efekt zależy od zgodności trzech rzeczy: rozmiaru, materiału i warunków pracy.
Jeśli mam sprowadzić ten temat do jednej zasady, to szeroka podkładka ma przede wszystkim chronić materiał i poprawiać warunki pracy połączenia, a nie ratować źle zaprojektowany montaż. W warsztacie sprawdza się wtedy, gdy dobiorę ją świadomie do gwintu, podłoża i środowiska pracy. Gdy te trzy elementy się zgadzają, różnica w trwałości połączenia bywa większa, niż sugeruje rozmiar tego małego elementu.
