Zawór trójdrożny to kluczowy element systemów grzewczych. Służy do kontroli przepływu czynnika grzewczego między różnymi obiegami. Ma charakterystyczny kształt litery "T" i trzy porty. To urządzenie pozwala na efektywne zarządzanie ciepłem w instalacjach CO i ciepłej wody użytkowej. Skuteczność działania całego systemu grzewczego zależy od jego prawidłowego działania.
Najważniejsze informacje:- Kontroluje przepływ między źródłami ciepła a obiegami grzewczymi
- Występuje w dwóch głównych typach: przełączający i mieszający
- Montowany jest najczęściej za pompą w obiegu grzewczym
- Umożliwia jednoczesne zasilanie grzejników i ciepłej wody użytkowej
- Wpływa bezpośrednio na efektywność energetyczną systemu
- Zbudowany jest głównie z korpusu, zawieradła i trzpienia
- Znajduje zastosowanie w domach jednorodzinnych i wielorodzinnych
- Pozwala na zarządzanie różnymi źródłami energii (np. kotły gazowe, pompy ciepła)
Czym jest zawór trójdrożny CO?
Zawór trójdrożny CO to kluczowy element instalacji centralnego ogrzewania, który kontroluje przepływ czynnika grzewczego między różnymi obiegami. Jego charakterystyczny kształt litery "T" umożliwia efektywne zarządzanie przepływem wody w systemie grzewczym.
Zawór trójdrożny instalacja CO znajduje zastosowanie zarówno w domowych systemach grzewczych, jak i w większych instalacjach przemysłowych. Umożliwia jednoczesne zasilanie grzejników i podgrzewanie wody użytkowej.
- Kontrola temperatury w obiegu grzewczym
- Zabezpieczenie kotła przed zbyt niską temperaturą powrotu
- Przełączanie między obiegiem CO a zasobnikiem CWU
- Mieszanie wody o różnych temperaturach dla osiągnięcia optymalnych parametrów

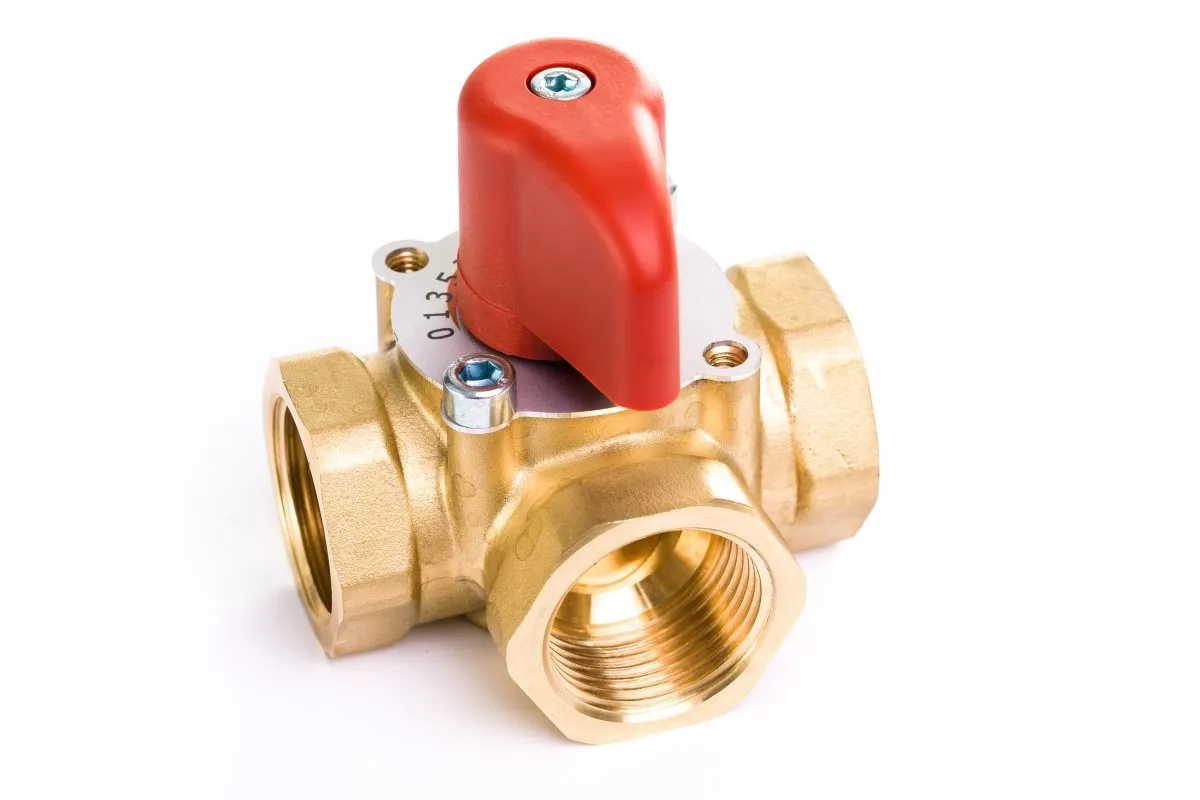

Budowa zaworu trójdrożnego
Zawór trójdrogowy centralnego ogrzewania składa się z trzech podstawowych elementów, które współpracują ze sobą, zapewniając prawidłowe funkcjonowanie całego systemu. Jego konstrukcja jest przemyślana i solidna, co gwarantuje długotrwałą eksploatację.
| Element | Charakterystyka |
| Korpus | Wykonany z mosiądzu lub stali nierdzewnej, zapewnia stabilność i trwałość |
| Zawieradło | Ruchomy element sterujący przepływem czynnika grzewczego |
| Trzpień | Odpowiada za regulację położenia zawieradła i kontrolę przepływu |
Czytaj więcej: Wyłącznik ciśnieniowy: Jakie są funkcje wyłącznika ciśnieniowego?
Jak działa zawór trójdrożny w instalacji CO?
Zawór trójdrożny do CO działa na zasadzie przełączania lub mieszania strumieni wody. W trybie przełączającym, kieruje on przepływ do wybranego obiegu - albo do grzejników, albo do zasobnika ciepłej wody użytkowej.
System sterowania zaworem reaguje na sygnały z czujników temperatury. Gdy temperatura w zasobniku CWU spada poniżej zadanej wartości, zawór trójdrożny CO przekierowuje gorącą wodę do podgrzewania zasobnika.
W trybie mieszającym, zawór trójdrożny mieszający CO łączy strumienie wody o różnych temperaturach. Pozwala to na precyzyjną regulację temperatury w obiegu grzewczym i ochronę kotła przed korozją niskotemperaturową.
Rodzaje zaworów trójdrożnych
Zawory przełączające
Zawór trójdrożny w kotłowni typu przełączającego umożliwia zmianę kierunku przepływu czynnika grzewczego. Jest to szczególnie przydatne w systemach, gdzie kocioł zasila zarówno obieg CO, jak i zasobnik CWU.
Instalacje wyposażone w tego typu zawory charakteryzują się wysoką sprawnością działania. System automatycznie priorytetyzuje podgrzewanie wody użytkowej, zapewniając komfort mieszkańcom.
Zawory mieszające
Zawór trójdrożny mieszający CO odpowiada za utrzymanie stałej temperatury w obiegu grzewczym. Miesza wodę zasilającą o wysokiej temperaturze z wodą powrotną o niższej temperaturze.
Ten typ zaworu jest szczególnie ważny w instalacjach z kotłami stałopalnymi. Zapobiega kondensacji spalin i wydłuża żywotność kotła poprzez utrzymanie odpowiedniej temperatury wody powrotnej.
Zawory obrotowe i grzybkowe
Zawory obrotowe wykorzystują mechanizm 90- lub 180-stopniowego obrotu. Charakteryzują się prostą konstrukcją i niezawodnością działania. Są często stosowane w mniejszych instalacjach domowych.
Zawory grzybkowe natomiast pracują w oparciu o ruch liniowy zawieradła. Zapewniają precyzyjniejszą regulację przepływu, ale są bardziej skomplikowane konstrukcyjnie i droższe w produkcji.
Zasady prawidłowego montażu
Zawór trójdrogowy montaż CO wymaga przestrzegania określonych zasad. Instalację należy rozpocząć od dokładnego zaplanowania miejsca montażu, uwzględniając dostęp serwisowy i kierunek przepływu.
Przed montażem zaworu trójdrożnego instalacja CO musi zostać dokładnie przepłukana. Zanieczyszczenia mogą znacząco wpłynąć na sprawność działania zaworu i całego systemu grzewczego.
Podczas instalacji zaworu trójdrożnego CO kluczowe jest zachowanie odpowiednich odległości od innych elementów instalacji. Zapewni to swobodny dostęp podczas konserwacji i ewentualnych napraw.
- Zawór montuj zgodnie ze strzałką kierunku przepływu na korpusie
- Zachowaj minimalną odległość 20 cm od innych urządzeń
- Zapewnij łatwy dostęp do siłownika zaworu
- Użyj odpowiednich uszczelnień na wszystkich połączeniach
- Sprawdź szczelność instalacji przed uruchomieniem systemu
Typowe problemy z zaworem trójdrożnym
Najczęstsze problemy z zaworem trójdrożnym CO wynikają z nieprawidłowego montażu lub zaniedbań konserwacyjnych. Szybka diagnoza i reakcja pozwalają uniknąć poważniejszych awarii.
Regularna kontrola pracy zaworu pozwala wykryć pierwsze oznaki nieprawidłowości. Charakterystyczne dźwięki lub nierównomierne ogrzewanie to sygnały wymagające natychmiastowej interwencji.
| Problem | Przyczyna | Rozwiązanie |
| Brak przełączania | Uszkodzony siłownik | Wymiana siłownika lub naprawa elektroniki |
| Nieszczelność | Zużyte uszczelnienia | Wymiana uszczelek lub całego zaworu |
| Głośna praca | Zanieczyszczenia w instalacji | Płukanie instalacji i czyszczenie zaworu |
| Nieprawidłowe temperatury | Złe ustawienia lub awaria czujników | Kalibracja lub wymiana czujników temperatury |
Korzyści stosowania zaworu trójdrożnego
Zawór trójdrożny CO znacząco zwiększa efektywność energetyczną systemu grzewczego. Dzięki precyzyjnej kontroli przepływu, możliwe jest zmniejszenie zużycia energii nawet o 15-20% w skali roku.
Automatyzacja pracy systemu grzewczego to kolejna zaleta. Zawór trójdrożny w kotłowni samodzielnie dostosowuje parametry pracy do aktualnych potrzeb, eliminując konieczność ręcznej regulacji.
Ochrona kotła to kluczowa funkcja zaworu trójdrożnego do CO. Utrzymując odpowiednią temperaturę wody powrotnej, zawór zapobiega korozji niskotemperaturowej i wydłuża żywotność urządzenia grzewczego o 30-40%.
Komfort użytkowania wzrasta dzięki stabilnej temperaturze w pomieszczeniach. Zawór trójdrożny instalacja CO zapewnia równomierne ogrzewanie i szybką reakcję na zmiany zapotrzebowania na ciepło.
Inwestycja w wysokiej jakości zawór trójdrożny zwraca się średnio w ciągu 2-3 lat. Oszczędności wynikają zarówno z mniejszego zużycia paliwa, jak i rzadszych napraw kotła.
Konserwacja i obsługa zaworu
Regularne przeglądy zaworu trójdrożnego CO są kluczowe dla jego sprawnego działania. Podstawowa kontrola powinna obejmować sprawdzenie szczelności połączeń i płynności ruchu elementów mechanicznych.
Czyszczenie zaworu należy przeprowadzać raz w roku, najlepiej przed sezonem grzewczym. W przypadku instalacji z twardą wodą, częstotliwość czyszczenia może wymagać zwiększenia do dwóch razy w roku.
Kontrola elektroniki i kalibracja czujników to istotny element konserwacji. Precyzyjne działanie zaworu trójdrożnego mieszający CO zależy od poprawności odczytów temperatury i sprawności siłownika.
Profesjonalny przegląd techniczny warto wykonywać co 24 miesiące. Specjalista sprawdzi nie tylko sam zawór, ale również jego współpracę z pozostałymi elementami systemu grzewczego.
W przypadku wykrycia nieprawidłowości, szybka reakcja pozwoli uniknąć poważniejszych awarii. Koszt rutynowej konserwacji jest znacznie niższy niż naprawa uszkodzonego zaworu czy wymiana skorodowanego kotła.
Praktyczne zastosowanie zaworu trójdrożnego - co warto zapamiętać?
Zawór trójdrożny CO to niezbędny element nowoczesnej instalacji grzewczej, który znacząco wpływa na jej efektywność i żywotność. Jego prawidłowy dobór i montaż mogą przyczynić się do redukcji kosztów ogrzewania nawet o 20%, przy jednoczesnym zwiększeniu komfortu użytkowania systemu.
Kluczem do długotrwałej i bezawaryjnej pracy jest wybór odpowiedniego typu zaworu - przełączającego lub mieszającego - w zależności od specyfiki instalacji. Równie istotna jest regularna konserwacja, która powinna być przeprowadzana przynajmniej raz w roku, najlepiej przed rozpoczęciem sezonu grzewczego.
Pamiętaj, że inwestycja w wysokiej jakości zawór trójdrożny instalacja CO zwraca się średnio w ciągu 2-3 lat, przynosząc wymierne korzyści w postaci niższych rachunków za ogrzewanie i dłuższej żywotności kotła. Profesjonalny montaż i przestrzeganie zasad konserwacji to gwarancja niezawodnego działania systemu przez wiele lat.
