Zawór trójdrożny stanowi podstawowy komponent systemu centralnego ogrzewania. Jest to element kontrolujący przepływ wody w instalacji. Jego głównym zadaniem jest zarządzanie temperaturą i kierunkiem obiegu czynnika grzewczego. System C.O. wykorzystuje dwa główne rodzaje tych zaworów: przełączający oraz mieszalnikowy. Każdy z nich pełni odmienną, ale kluczową funkcję w sprawnym działaniu całej instalacji grzewczej.
Najważniejsze informacje:- Zawór trójdrożny kontroluje przepływ czynnika grzewczego w systemie C.O.
- Występują dwa podstawowe typy: przełączający i mieszalnikowy
- Zawór przełączający kieruje przepływ do różnych odbiorników ciepła
- Zawór mieszalnikowy chroni kocioł przed zbyt niską temperaturą
- Prawidłowy montaż zaworu jest kluczowy dla bezpieczeństwa instalacji
- Element ten jest niezbędny w nowoczesnych systemach grzewczych

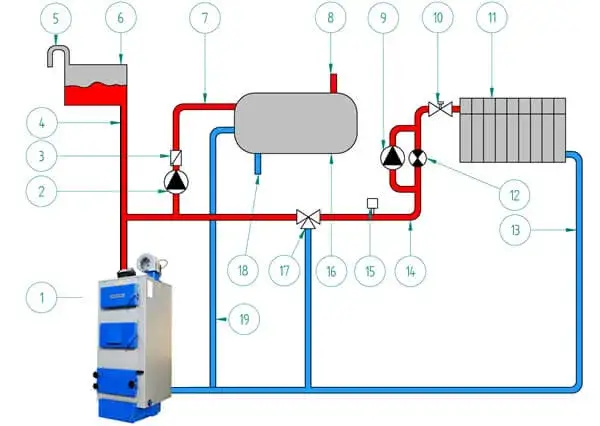

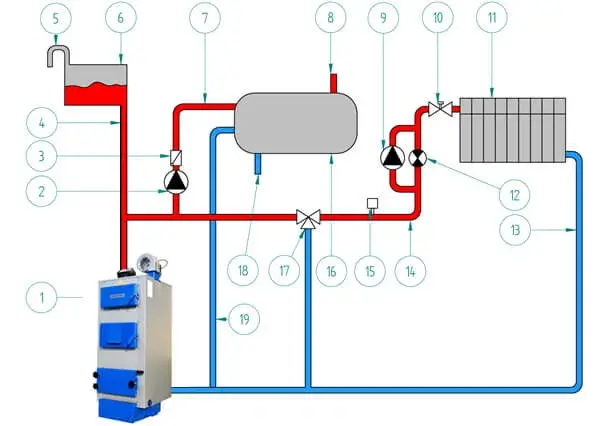

Schemat instalacji CO otwartej – najważniejsze elementy systemu
System ogrzewania z zaworem trójdrożnym stanowi popularny wybór w budownictwie jednorodzinnym. Układ CO otwarty schemat podłączenia charakteryzuje się połączeniem z atmosferą poprzez naczynie wzbiorcze. Jest to rozwiązanie zapewniające naturalne zabezpieczenie przed nadmiernym wzrostem ciśnienia.
Prawidłowe funkcjonowanie instalacji CO z zaworem mieszającym zależy od współpracy wszystkich elementów. Każdy komponent pełni określoną rolę w systemie. Właściwa konfiguracja gwarantuje efektywne ogrzewanie pomieszczeń.
- Kocioł grzewczy - źródło ciepła zasilające cały układ
- Zawór trójdrożny - element sterujący przepływem i temperaturą czynnika
- Naczynie wzbiorcze - zabezpieczenie przed wzrostem ciśnienia
- Pompa obiegowa - wymusza cyrkulację wody w systemie
- Rura bezpieczeństwa - łączy kocioł z naczyniem wzbiorczym
- Rura wzbiorcza - umożliwia kompensację wzrostu objętości wody
- Grzejniki - elementy oddające ciepło do pomieszczeń
Zawór trójdrożny – rola w systemie CO
Montaż zaworu trójdrożnego w układzie otwartym jest kluczowy dla prawidłowego działania systemu. To element odpowiadający za kontrolę przepływu i mieszanie wody o różnych temperaturach. Zawór zapobiega powstawaniu zjawiska kondensacji w kotle. Dodatkowo chroni instalację przed przegrzaniem.
| Parametr | Zawór przełączający | Zawór mieszający |
|---|---|---|
| Funkcja główna | Zmiana kierunku przepływu | Mieszanie strumieni wody |
| Zastosowanie | Przełączanie obiegów | Ochrona kotła |
| Sterowanie | Ręczne lub automatyczne | Głównie automatyczne |
| Montaż | Na zasilaniu | Na powrocie |
Czytaj więcej: Zawór zwrotny przed czy za pompą - poznaj optymalne miejsce montażu
Jak prawidłowo połączyć elementy instalacji?
W schemacie instalacji co otwartej z zaworem trójdrożnym kluczowe jest zachowanie odpowiedniej kolejności elementów. Prawidłowe połączenie wszystkich komponentów zapewnia bezpieczną i efektywną pracę systemu.
Podstawową zasadą jest montaż rury bezpieczeństwa bez żadnych zaworów odcinających. Rura wzbiorcza musi być poprowadzona ze stałym wzrostem w kierunku naczynia.
Proces montażu krok po kroku
Przykładowy schemat instalacji CO z zaworem wymaga systematycznego podejścia do montażu. Precyzyjne wykonanie każdego etapu gwarantuje bezawaryjną pracę systemu. Warto poświęcić szczególną uwagę na dokładność połączeń.
- Montaż kotła - ustawienie na stabilnym podłożu z zachowaniem odpowiednich odległości od ścian
- Instalacja naczynia wzbiorczego - montaż w najwyższym punkcie systemu
- Montaż rury bezpieczeństwa - połączenie kotła z naczyniem wzbiorczym
- Instalacja zaworu trójdrożnego - zgodnie z oznaczeniami kierunku przepływu
- Montaż pompy obiegowej - z zachowaniem kierunku przepływu
- Instalacja grzejników - z zachowaniem odpowiednich spadków
- Podłączenie rur zasilających i powrotnych - wykonanie szczelnych połączeń
- Montaż elementów sterujących - podłączenie automatyki kotła i zaworu
Zabezpieczenia instalacji CO otwartej
Bezpieczeństwo systemu ogrzewania z zaworem trójdrożnym zależy od prawidłowo działających zabezpieczeń. Podstawowym elementem jest naczynie wzbiorcze otwarte, które kompensuje zmiany objętości wody. System wymaga również montażu rury bezpieczeństwa o odpowiedniej średnicy.
Rura przelewowa musi być wyprowadzona nad zlew lub kratkę ściekową. Wszystkie rury bezpieczeństwa prowadzi się ze spadkiem minimum 1%. Zawory odcinające na tych rurach są zabronione.
Regularna kontrola stanu zabezpieczeń jest kluczowa. Należy sprawdzać drożność rur i poziom wody w naczyniu wzbiorczym.
Naczynie wzbiorcze – prawidłowy montaż
Lokalizacja naczynia wzbiorczego musi znajdować się minimum 0,5m ponad najwyższym punktem instalacji. Rura wzbiorcza powinna być prowadzona pionowo.
Izolacja termiczna naczynia i rur zabezpieczających jest obowiązkowa. Chroni to instalację przed zamarzaniem w okresie zimowym.
Pojemność naczynia wzbiorczego zależy od objętości wody w instalacji. Dla typowego domu jednorodzinnego wynosi 20-25 litrów.
Najczęstsze błędy podczas wykonywania instalacji
Podczas montażu instalacji CO z zaworem mieszającym często popełniane są podstawowe błędy. Nieprawidłowe umiejscowienie zaworu trójdrożnego może prowadzić do zaburzeń w cyrkulacji wody. Brak odpowiednich spadków rur skutkuje problemami z przepływem.
Montaż zaworów odcinających na rurze bezpieczeństwa stanowi poważne zagrożenie. Zbyt mała pojemność naczynia wzbiorczego nie zapewnia właściwej kompensacji. Niewłaściwy kierunek montażu pompy obiegowej zaburza przepływ.
Konsekwencje niewłaściwego wykonania mogą być poważne. Ryzyko awarii systemu znacząco wzrasta.
Jak uniknąć problemów z cyrkulacją?
W schemacie instalacji co otwartej z zaworem trójdrożnym cyrkulacja jest kluczowa. Odpowiednie odpowietrzenie układu eliminuje problemy z przepływem.
Właściwy dobór mocy pompy obiegowej jest niezbędny. Zbyt słaba pompa nie zapewni prawidłowej cyrkulacji.
Rozwiązaniem większości problemów z cyrkulacją jest prawidłowe odpowietrzenie systemu. Regularne kontrole i konserwacja pompy obiegowej zapobiegają przestojom. Montaż separatora powietrza dodatkowo zabezpiecza instalację przed zakłóceniami przepływu.
Prawidłowy montaż i eksploatacja systemu CO z zaworem trójdrożnym
Schemat instalacji CO otwartej z zaworem trójdrożnym wymaga precyzyjnego planowania i wykonania. Kluczem do sukcesu jest przestrzeganie podstawowych zasad montażu każdego elementu. Szczególną uwagę należy zwrócić na zabezpieczenia systemu, które chronią instalację przed awarią.
Właściwe umiejscowienie i dobór komponentów ma zasadnicze znaczenie. Zawór trójdrożny, naczynie wzbiorcze oraz pompa obiegowa muszą być dobrane odpowiednio do wielkości instalacji. Rury bezpieczeństwa i wzbiorcza wymagają zachowania określonych średnic i spadków, co gwarantuje prawidłową pracę całego układu.
Regularna kontrola i konserwacja to podstawa długotrwałej eksploatacji systemu. Odpowietrzanie instalacji, sprawdzanie poziomu wody w naczyniu wzbiorczym oraz kontrola pracy pompy obiegowej pozwalają uniknąć typowych problemów z cyrkulacją. Pamiętajmy, że nawet niewielkie zaniedbania mogą prowadzić do poważnych awarii systemu grzewczego.
