Zawór trójdrożny to kluczowy element instalacji grzewczych i chłodniczych. Ma kształt litery "T". Służy do regulacji temperatury i przepływu cieczy. Jest niezbędny w nowoczesnych systemach grzewczych. Stosuje się go głównie w instalacjach centralnego ogrzewania i systemach ciepłej wody użytkowej.
Urządzenie działa na zasadzie mieszania gorącej wody z zimną. Pozwala to kontrolować temperaturę w całym systemie. Dzięki swojej budowie i funkcjonalności, znacząco wpływa na wydajność instalacji.
Najważniejsze informacje:- Reguluje przepływ i temperaturę czynnika grzewczego
- Występuje w dwóch głównych typach: przełączający i mieszający
- Chroni kocioł przed korozją
- Może być sterowany automatycznie przez siłowniki
- Jest wykonany z trwałych materiałów jak stal nierdzewna, mosiądz lub żeliwo
- Umożliwia współpracę wielu źródeł ciepła
Zawór trójdrożny: co to jest i jakie ma zastosowanie?

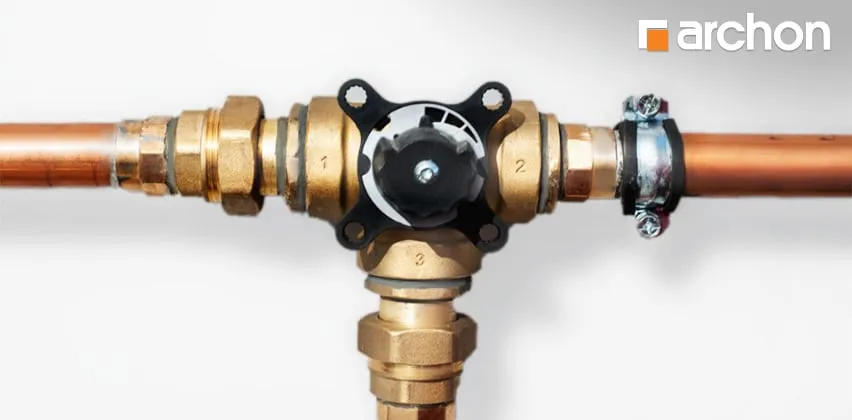

Zawór trójdrożny to specjalistyczne urządzenie regulujące przepływ cieczy w instalacjach grzewczych. Ma charakterystyczną budowę w kształcie litery "T". Jego głównym zadaniem jest kontrola temperatury oraz kierunku przepływu czynnika roboczego.
Zastosowanie zaworu trójdrożnego koncentruje się głównie na systemach centralnego ogrzewania i instalacjach ciepłej wody użytkowej. Jest niezbędnym elementem nowoczesnych systemów grzewczych.
- Regulacja temperatury w systemach CO
- Ochrona kotła przed korozją niskotemperaturową
- Sterowanie przepływem w instalacjach solarnych
- Kontrola obiegu w systemach z wieloma źródłami ciepła
- Zarządzanie temperaturą w instalacjach przemysłowych
Budowa zaworu trójdrożnego
Budowa zaworu trójdrożnego jest stosunkowo prosta i składa się z trzech głównych elementów. Każdy z nich pełni istotną funkcję w prawidłowym działaniu urządzenia.
| Element | Charakterystyka |
| Korpus | Główna obudowa zaworu, odporna na wysokie ciśnienie i temperaturę |
| Zawieradło | Ruchomy element sterujący przepływem cieczy |
| Trzpień | Elementy przyłączeniowe do instalacji |
Zawory trójdrożne wykonuje się z wytrzymałych materiałów. Najczęściej stosowana jest stal nierdzewna zapewniająca długą żywotność. Mosiądz i żeliwo to również popularne materiały konstrukcyjne.
Typy zaworów ze względu na konstrukcję
Rodzaje zaworów trójdrożnych różnią się konstrukcją zawieradła. Wyróżniamy dwa podstawowe typy: obrotowe i grzybkowe.
Zawory obrotowe wykorzystują mechanizm obrotu o 90° lub 180°. Zawory grzybkowe działają na zasadzie ruchu liniowego. Zawory obrotowe sprawdzają się w systemach wymagających szybkiego przełączania. Zawory grzybkowe oferują precyzyjniejszą kontrolę przepływu.
Czytaj więcej: Trójniki do Wody: Przewodnik Wyboru Produktów i Zastosowania
Zasada działania zaworu trójdrożnego w instalacji CO
Jak działa zawór trójdrożny w praktyce? Urządzenie miesza gorącą wodę z kotła z chłodniejszą wodą powrotną z instalacji. Zasada działania zaworu trójdrożnego opiera się na regulacji proporcji mieszania tych dwóch strumieni.
Woda z kotła o wysokiej temperaturze wpływa pierwszym wejściem zaworu. Jednocześnie, chłodniejsza woda z instalacji wpływa drugim wejściem. W komorze mieszania następuje połączenie obu strumieni.
Zawieradło reguluje proporcje mieszania poprzez zmianę przekroju przepływu. Ustawienie zawieradła determinuje temperaturę wody wypływającej z zaworu.
Taki system wpływa znacząco na efektywność ogrzewania. Pozwala utrzymać optymalną temperaturę w całej instalacji.
Zawór mieszający vs przełączający
Rodzaje zaworów trójdrożnych obejmują dwa główne typy funkcjonalne. Zawór mieszający łączy strumienie o różnych temperaturach. Zawór przełączający kieruje przepływ do jednego z dwóch obiegów. Każdy typ ma swoje specyficzne zastosowanie w instalacjach grzewczych.
- Zawór mieszający umożliwia płynną regulację temperatury
- Zawór przełączający obsługuje dwa niezależne obiegi
- Mieszający chroni kocioł przed zbyt niską temperaturą powrotu
- Przełączający pozwala na priorytetowe podgrzewanie CWU
- Mieszający zapewnia stałą temperaturę zasilania
- Przełączający umożliwia pracę w trybie letnim i zimowym
Zawory mieszające są idealne do systemów ogrzewania podłogowego. Zawory przełączające sprawdzają się w instalacjach z wieloma odbiornikami ciepła.
Regulacja temperatury w systemie
Regulacja zaworu trójdrożnego ma kluczowy wpływ na komfort cieplny. Precyzyjne ustawienie zawieradła pozwala dostosować temperaturę do aktualnych potrzeb. System reaguje na zmiany w czasie rzeczywistym.
Prawidłowa regulacja chroni instalację przed przegrzaniem. Jednocześnie zapewnia optymalną temperaturę w pomieszczeniach. Automatyka pogodowa może wspomagać proces regulacji.
Zawór chroni kocioł przed korozją niskotemperaturową. Utrzymuje minimalną temperaturę powrotu.
| Pozycja zaworu | Temperatura wyjściowa |
| 0% | Temperatura powrotu |
| 50% | Temperatura mieszania |
| 100% | Temperatura zasilania |
Montaż i konserwacja
Montaż zaworu trójdrożnego wymaga precyzyjnego planowania lokalizacji. Zawór powinien być zamontowany w łatwo dostępnym miejscu. Prawidłowa pozycja montażowa zależy od typu zaworu.
Instalację należy wykonać zgodnie z oznaczeniami na korpusie. Kierunek przepływu musi być właściwy.
Połączenia hydrauliczne wymagają starannego uszczelnienia. Unikaj naprężeń mechanicznych na przyłączach.
Regularna konserwacja zaworu trójdrożnego jest kluczowa dla jego długiej żywotności. Okresowe przeglądy powinny obejmować sprawdzenie szczelności i działania mechanizmu. Raz w roku zaleca się pełny przegląd techniczny urządzenia.
Dlaczego zawór trójdrożny jest kluczowy dla Twojej instalacji?
Zawór trójdrożny to niezbędny element każdej nowoczesnej instalacji grzewczej, który łączy w sobie prostotę konstrukcji z zaawansowaną funkcjonalnością. Jego główna rola polega na precyzyjnej regulacji temperatury poprzez mieszanie strumieni wody o różnych temperaturach lub przełączanie obiegu między różnymi częściami systemu.
Wybór odpowiedniego typu zaworu - mieszającego lub przełączającego - zależy od specyfiki instalacji. Zawór mieszający sprawdzi się idealnie w systemach ogrzewania podłogowego i ochronie kotła przed korozją, podczas gdy przełączający jest niezastąpiony w instalacjach z wieloma odbiornikami ciepła.
Prawidłowy montaż zaworu trójdrożnego oraz regularna konserwacja są kluczowe dla efektywności całego systemu grzewczego. Dzięki nim możesz cieszyć się optymalną temperaturą w pomieszczeniach, niższymi kosztami ogrzewania i dłuższą żywotnością instalacji.
