Zawór trójdrożny to podstawowy element każdej instalacji grzewczej. Jego głównym zadaniem jest kontrola przepływu czynnika grzewczego w systemie. Montaż tego urządzenia nie wymaga specjalistycznej wiedzy. Wystarczy przestrzegać kilku podstawowych zasad. Zawór można zainstalować zarówno w pozycji pionowej jak i poziomej. Najważniejsze to pamiętać o właściwym kierunku przepływu i odpowiednim umiejscowieniu względem pompy.
Najważniejsze informacje:- Zawór można montować samodzielnie
- Kluczowe jest zachowanie prawidłowego kierunku przepływu
- Wymagana jest instalacja za pompą w systemach CO
- Należy zapewnić łatwy dostęp do zaworu
- Temperatura powrotu wody do kotła powinna wynosić 50-60°C
- Szczelność połączeń jest kluczowa dla działania systemu
Rodzaje zaworów trójdrożnych i ich zastosowanie w instalacji CO
Zawór trójdrożny występuje w dwóch głównych typach: z siłownikiem elektrycznym oraz termostatyczny. Te pierwsze są sterowane elektronicznie i umożliwiają precyzyjną regulację przepływu. Znajdują zastosowanie głównie w nowoczesnych instalacjach z automatyką.
Zawory termostatyczne działają autonomicznie, reagując na zmiany temperatury czynnika grzewczego. Są prostsze w budowie i nie wymagają zasilania elektrycznego. Sprawdzają się w podstawowych instalacjach grzewczych.
| Typ zaworu | Zastosowanie | Cechy charakterystyczne |
|---|---|---|
| Z siłownikiem | Instalacje z automatyką | Elektroniczna kontrola, wysoka precyzja, programowalność |
| Termostatyczny | Proste układy CO | Niezależne działanie, niższy koszt, bezawaryjność |
| Mieszający | Ochrona kotła | Regulacja temperatury powrotu, prosta konstrukcja |

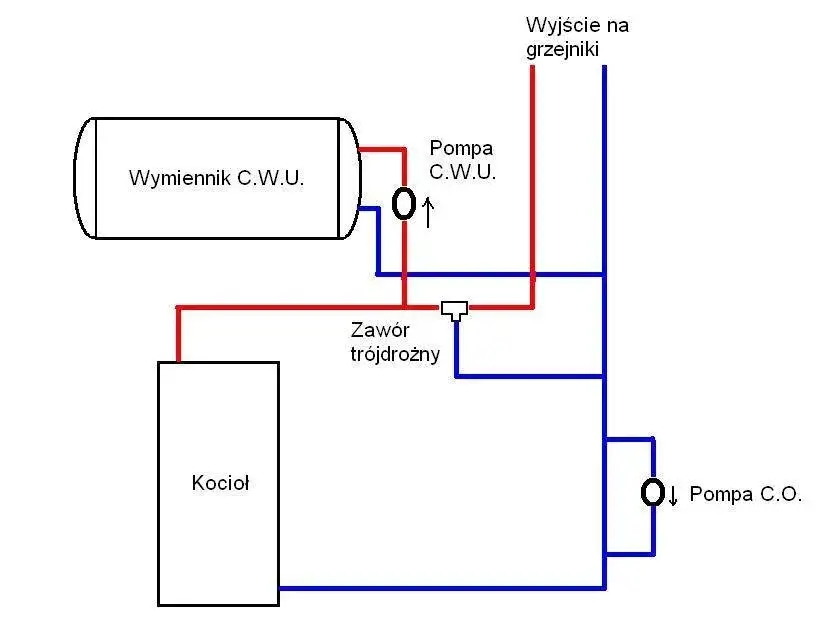

Schemat podłączenia zaworu trójdrożnego
Schemat podłączenia zaworu trójdrożnego jest kluczowy dla prawidłowego działania instalacji. Właściwy montaż zapewnia optymalną pracę całego układu grzewczego.
Czytaj więcej: Czwórnik w instalacjach: 3 powody, dla których warto zainstalować

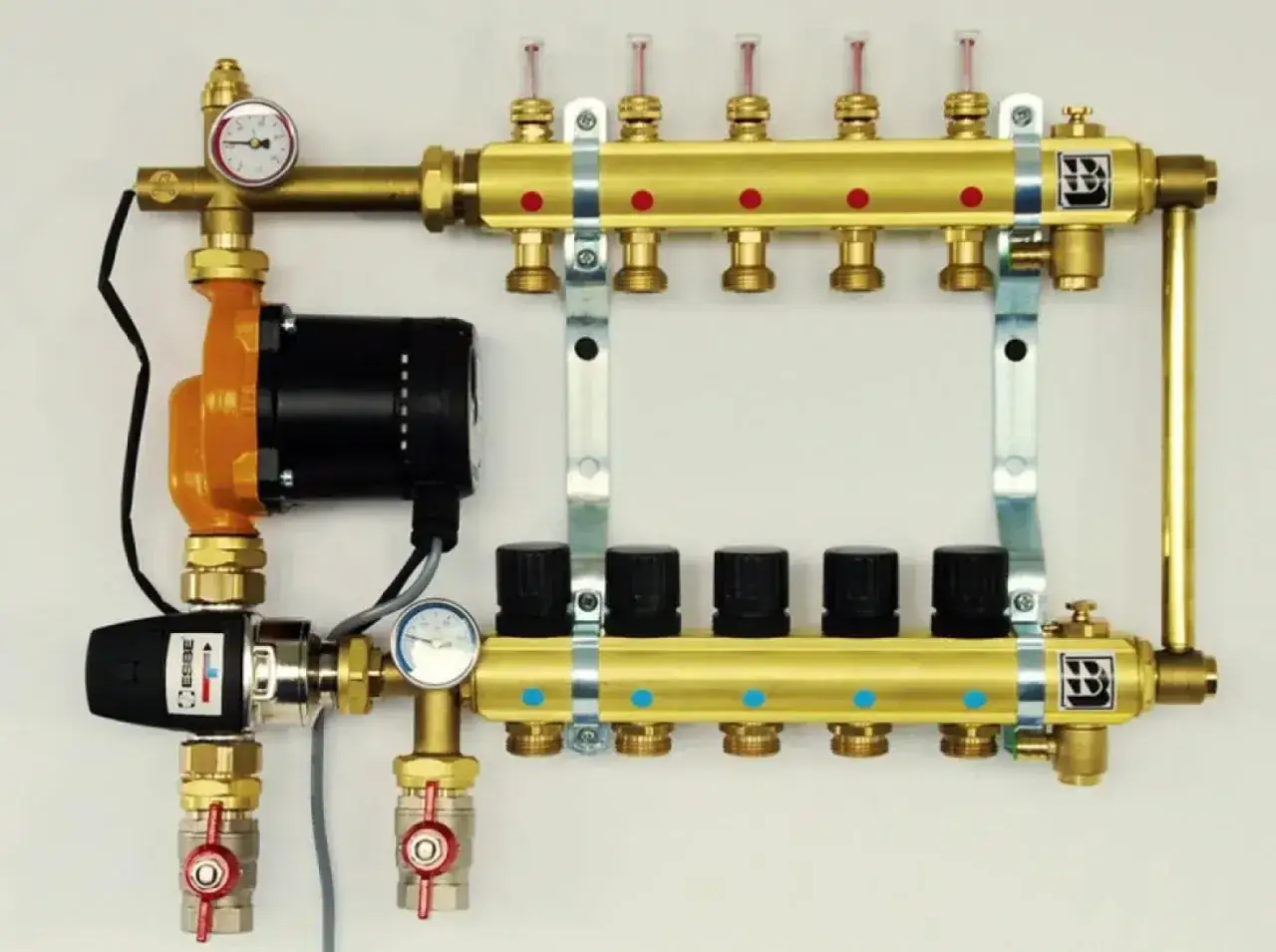

Umiejscowienie zaworu względem pompy
Montaż zaworu trójdrożnego względem pompy ma kluczowe znaczenie dla wydajności systemu. W instalacji CO zawór powinien być zamontowany za pompą obiegową.
Odległość między pompą a zaworem powinna wynosić minimum 10 cm. Zachowanie tej przestrzeni zapewnia stabilny przepływ czynnika grzewczego.
Nieprawidłowe umiejscowienie zaworu może prowadzić do poważnych problemów. Skutkuje to najczęściej nieefektywnym działaniem instalacji i przyspieszonym zużyciem pompy.
Orientacja zaworu - montaż poziomy czy pionowy?
Instalacja zaworu trójdrożnego w pozycji poziomej zapewnia najlepszy dostęp do elementów regulacyjnych. Ułatwia to również późniejszą konserwację i ewentualne naprawy.
Montaż pionowy jest równie skuteczny pod względem działania. Wymaga jednak więcej miejsca i może utrudniać dostęp do elementów sterujących.
Wybór orientacji zależy głównie od dostępnej przestrzeni w kotłowni. Kluczowe jest zapewnienie swobodnego dostępu do zaworu.
Rekomendowany jest montaż poziomy ze względu na wygodę obsługi. Jest to szczególnie istotne w przypadku zaworów z siłownikiem wymagających okresowej regulacji.
Narzędzia i materiały potrzebne do montażu
Do prawidłowego wykonania montażu zaworu trójdrożnego potrzebne są podstawowe narzędzia hydrauliczne. Przygotowanie wszystkich elementów przed rozpoczęciem pracy przyspieszy proces instalacji.
- Klucze do rur (nastawny i szwedzki)
- Klucz płaski do złączek
- Taśma teflonowa
- Pakuły konopne
- Pasta uszczelniająca
- Poziomica
- Miarka
- Marker do oznaczania
Miejsce montażu powinno być dobrze oświetlone i przestronne. Warto zabezpieczyć podłogę przed ewentualnym wyciekiem wody.
Instrukcja montażu krok po kroku
Jak zamontować zawór trójdrożny w sposób prawidłowy? Proces instalacji wymaga dokładności i systematycznego podejścia. Poniżej przedstawiamy szczegółową instrukcję.
Pierwszym krokiem jest zamknięcie zaworów odcinających i spuszczenie wody z instalacji. Następnie należy dokładnie oczyścić miejsce montażu, usuwając pozostałości starego uszczelnienia. Oznacz miejsce montażu zgodnie ze schematem.
Przygotuj zawór trójdrożny do instalacji poprzez sprawdzenie kierunków przepływu. Na gwintach nawiń taśmę teflonową zgodnie z kierunkiem zakręcania. Upewnij się, że uszczelnienie jest równomierne.
Podłączenie zaworu trójdrożnego do CO rozpocznij od strony kotła. Dokręć złączkę z wyczuciem, unikając zbyt dużej siły. Sprawdź, czy zawór jest ustawiony we właściwej pozycji.
Kolejno podłącz pozostałe obiegi grzewcze. Zwróć uwagę na oznaczenia A i B na korpusie zaworu. Połączenia muszą być szczelne i stabilne.
Zamontuj siłownik (jeśli jest wymagany) zgodnie z instrukcją producenta. Podłącz zasilanie i sprawdź działanie automatyki. Przeprowadź kalibrację urządzenia.
Po zakończeniu montażu zaworu trójdrożnego napełnij instalację wodą. Sprawdź szczelność wszystkich połączeń przy działającej pompie.
Podłączenie do obiegów grzewczych
Schemat podłączenia zaworu trójdrożnego wskazuje na konieczność właściwego rozpoznania obiegów. Port AB zawsze łączy się z kotłem lub źródłem ciepła.
Obieg grzejnikowy zwykle podłączamy do portu A. Port B służy do podłączenia obiegu podłogowego lub bojlera CWU.
Regulacja przepływu wymaga odpowiedniego ustawienia siłownika. Należy dostosować parametry pracy do specyfiki instalacji.
Typowe błędy przy montażu zaworu trójdrożnego
Nawet doświadczeni instalatorzy mogą popełnić błędy podczas instalacji zaworu trójdrożnego. Większość problemów wynika z pośpiechu i niedokładności.
Jak prawidłowo zamontować zawór trójdrożny? Unikając typowych błędów, które mogą prowadzić do poważnych konsekwencji.
| Błąd | Konsekwencje |
|---|---|
| Odwrotny kierunek przepływu | Brak regulacji temperatury, nieprawidłowa praca instalacji |
| Złe uszczelnienie połączeń | Wycieki, spadek ciśnienia w układzie |
| Montaż przed pompą | Zakłócenia przepływu, nieefektywna praca systemu |
| Brak zachowania odległości minimalnych | Utrudniony dostęp serwisowy, problemy z regulacją |
| Nieprawidłowe podłączenie siłownika | Brak możliwości sterowania, uszkodzenie elektroniki |
| Brak kalibracji | Niedokładna regulacja temperatury, zwiększone zużycie energii |
Unikanie tych błędów znacząco wpływa na efektywność systemu. Prawidłowy montaż zapewnia długotrwałą i bezawaryjną pracę instalacji grzewczej.
Co musisz wiedzieć o montażu zaworu trójdrożnego?
Montaż zaworu trójdrożnego to zadanie, które wymaga dokładności i systematycznego podejścia. Kluczowe znaczenie ma właściwy dobór typu zaworu do instalacji oraz przestrzeganie zasad montażu. Szczególną uwagę należy zwrócić na kierunek przepływu i umiejscowienie względem pompy.
Przed rozpoczęciem instalacji zaworu trójdrożnego warto przygotować wszystkie niezbędne narzędzia i dokładnie zapoznać się ze schematem. Montaż można wykonać zarówno w pozycji poziomej, jak i pionowej, jednak pozycja pozioma zapewnia lepszy dostęp podczas konserwacji i regulacji.
Najważniejsze podczas podłączenia zaworu trójdrożnego do CO jest zachowanie właściwej kolejności działań i dokładne uszczelnienie wszystkich połączeń. Po zakończeniu montażu zawsze należy przeprowadzić test szczelności i sprawdzić działanie automatyki. Dzięki temu unikniemy kosztownych napraw w przyszłości.
