Zawór zwrotny stanowi fundamentalny element instalacji centralnego ogrzewania, pełniąc funkcję kontrolera jednokierunkowego przepływu cieczy. Jego podstawowym zadaniem jest zapobieganie cofaniu się gorącej wody w systemie. To urządzenie działa automatycznie, bez potrzeby zasilania elektrycznego. Skuteczna ochrona instalacji C.O. zależy właśnie od prawidłowego doboru i montażu tego elementu.
Najważniejsze informacje:- Zawór zwrotny działa na zasadzie różnicy ciśnień
- Montuje się go bezpośrednio za pompą obiegową
- Występuje w czterech głównych wariantach: grzybkowy, klapowy, membranowy i kulowy
- Nie wymaga zewnętrznego zasilania ani sterowania
- Chroni instalację przed uszkodzeniem w przypadku awarii pompy
- Zapewnia możliwość przepływu grawitacyjnego w sytuacjach awaryjnych
Jakie zadanie pełni zawór zwrotny w instalacji CO
Zawór zwrotny do pieca CO kontroluje kierunek przepływu wody w systemie grzewczym. Jego głównym zadaniem jest zabezpieczenie instalacji przed cofaniem się czynnika grzewczego. System ten działa całkowicie automatycznie, bez potrzeby zewnętrznego zasilania.
Zawór zwrotny do instalacji CO chroni pompę obiegową przed uszkodzeniem podczas jej zatrzymania. Dzięki niemu, gorąca woda nie cofa się do pompy. Dodatkowo umożliwia przepływ grawitacyjny w przypadku awarii.
- Zapobiega cofaniu się wody w instalacji
- Chroni pompę przed uszkodzeniem
- Umożliwia przepływ grawitacyjny w sytuacjach awaryjnych
- Redukuje straty ciepła w systemie
Rodzaje zaworów zwrotnych stosowanych w CO
W instalacjach centralnego ogrzewania stosuje się 4 główne typy zaworów zwrotnych do pompy CO. Każdy z nich ma swoje unikalne cechy i zastosowania.
| Typ | Zasada działania | Zalety | Wady |
| Zawór zwrotny grzybkowy do CO | Podnoszenie grzybka pod wpływem ciśnienia | Niezawodność, prosta konstrukcja | Większe opory przepływu |
| Klapowy | Grawitacyjne opadanie klapki | Niskie opory przepływu | Wrażliwość na zanieczyszczenia |
| Membranowy | Działanie na różnicy ciśnień | Szczelność | Wyższy koszt |
| Kulowy | Blokowanie kulką | Wysoka trwałość | Skomplikowana konstrukcja |
Czytaj więcej: Zawór Zwrotny do Pompy: Przewodnik Wyboru Produktów i Użycie
Jak dobrać odpowiedni zawór zwrotny
Wybór właściwego zaworu zwrotnego do pieca CO zależy przede wszystkim od parametrów instalacji. Kluczowe znaczenie ma średnica rur oraz ciśnienie robocze systemu.
Najpopularniejszym wyborem jest zawór zwrotny grzybkowy do CO ze względu na prostą konstrukcję. W domowych instalacjach sprawdza się najlepiej przy standardowych parametrach pracy.
Przed zakupem należy sprawdzić zgodność zaworu z typem pompy obiegowej. Dobór niewłaściwego modelu może skutkować nieprawidłową pracą całego układu.
Wymiary i średnica zaworu
Średnica zaworu zwrotnego do instalacji CO musi odpowiadać średnicy rur w systemie. Najczęściej stosowane w domowych instalacjach są zawory o średnicy DN25 i DN32.
Przy doborze wymiarów należy uwzględnić przestrzeń montażową. Zawór powinien być łatwo dostępny dla celów konserwacyjnych.
Właściwa średnica ma kluczowe znaczenie dla przepływu czynnika grzewczego. Zbyt mała może powodować nadmierne opory, a zbyt duża - nieprawidłowe działanie zaworu. Odpowiedni dobór zapewnia optymalną pracę całego układu.
Maksymalne ciśnienie i temperatura pracy
Standardowy zawór zwrotny centralnego ogrzewania jest przystosowany do pracy przy ciśnieniu do 6 bar. W systemach domowych rzadko przekracza się wartość 2,5 bar. Temperatura robocza typowej instalacji CO waha się między 40 a 90 stopni Celsjusza.
W przypadku instalacji przemysłowych parametry mogą być znacznie wyższe. Należy wtedy zastosować zawory o odpowiednio wyższej klasie ciśnieniowej. Warto pamiętać o współczynniku bezpieczeństwa wynoszącym minimum 1,5.
Bezpieczeństwo instalacji zależy od prawidłowego doboru parametrów granicznych. Przekroczenie wartości maksymalnych może prowadzić do awarii.
Gdzie montować zawór zwrotny w instalacji CO

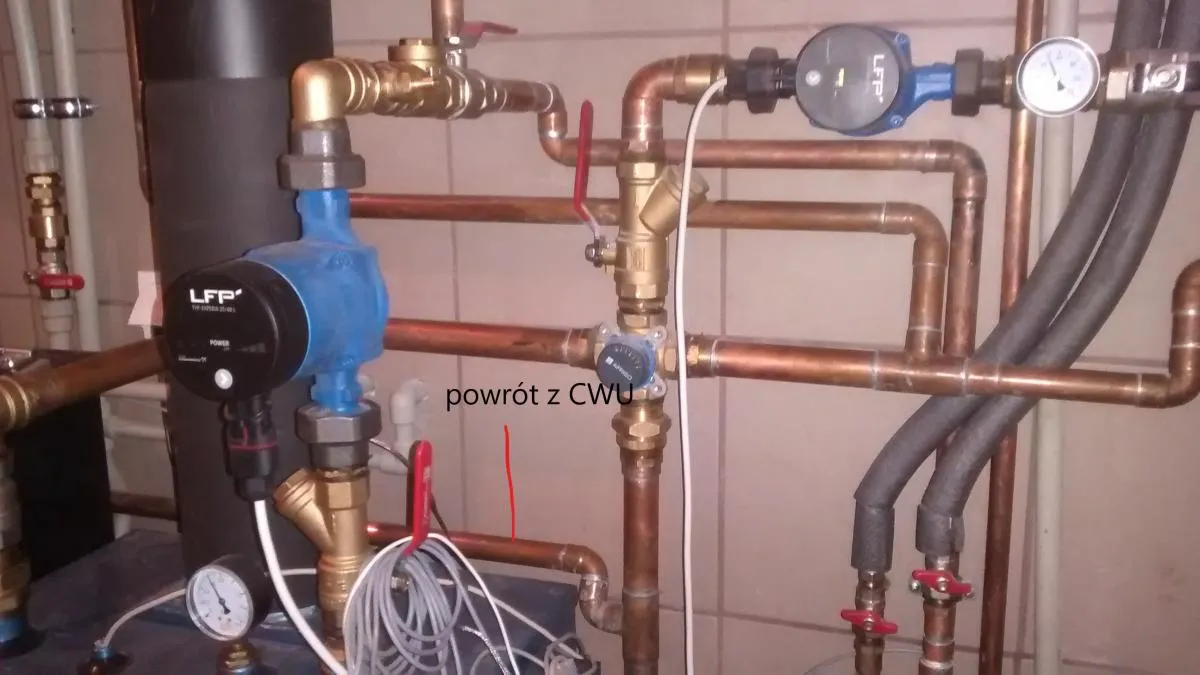

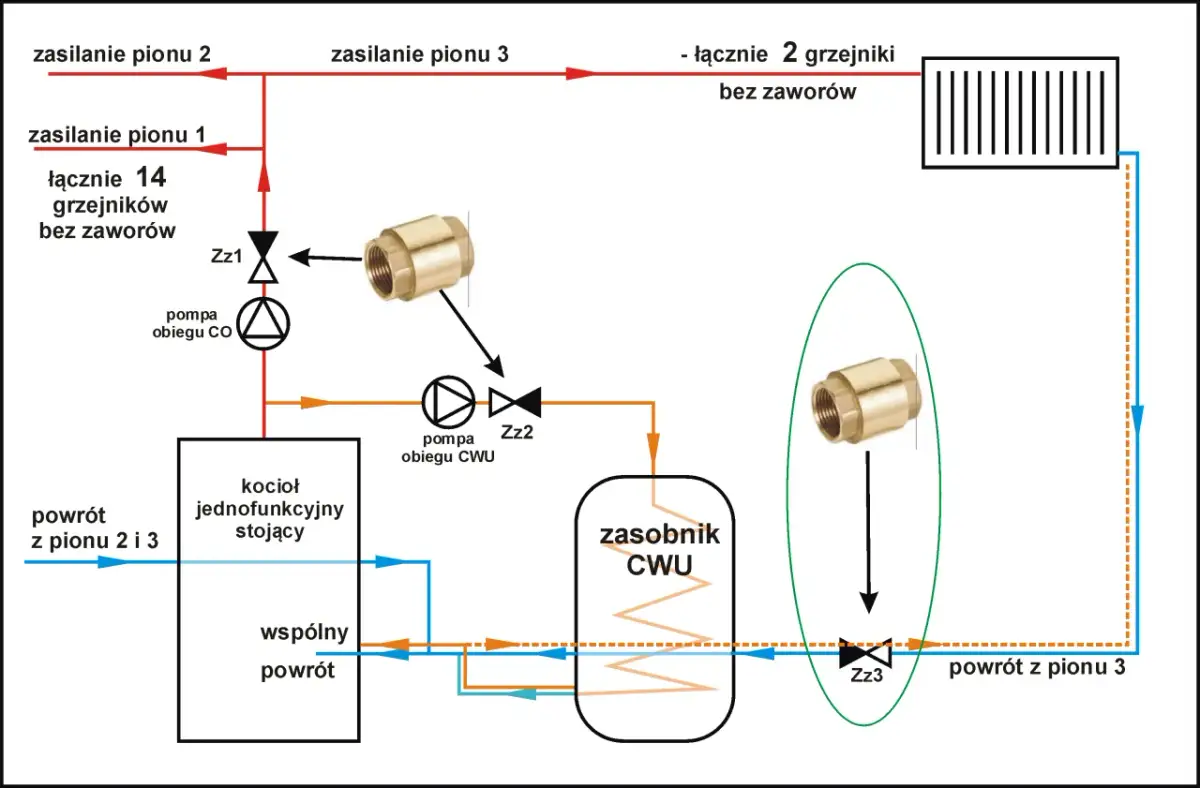

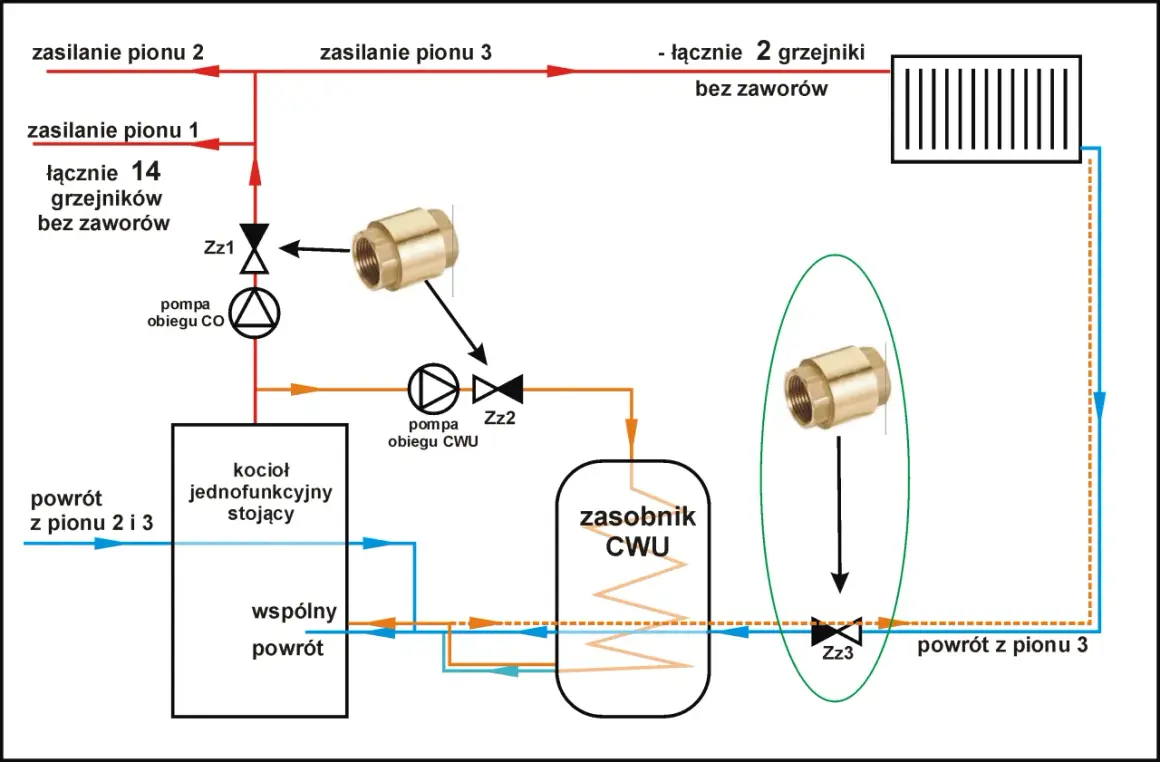

Montaż zaworu zwrotnego CO wykonuje się najczęściej bezpośrednio za pompą obiegową. Jest to optymalne miejsce, które zapewnia skuteczną ochronę pompy. Dodatkowo w tym miejscu występują najbardziej stabilne warunki przepływu.
W niektórych przypadkach zawór zwrotny do instalacji CO można zamontować na rurze powrotnej. Takie umiejscowienie stosuje się głównie w rozbudowanych instalacjach. Zawór musi być wtedy poprzedzony filtrem siatkowym.
Podczas montażu kluczowe jest zachowanie właściwego kierunku przepływu. Strzałka na korpusie zaworu musi być zgodna z kierunkiem przepływu czynnika grzewczego.
Instrukcja montażu krok po kroku
Prawidłowy montaż zaworu zwrotnego CO wymaga odpowiedniego przygotowania. Przed rozpoczęciem prac należy opróżnić instalację z wody.
- Zamknij zawory odcinające przed i za miejscem montażu
- Oczyść powierzchnie przyłączeniowe
- Sprawdź kierunek przepływu oznaczony na zaworze
- Zamontuj uszczelki na króćcach przyłączeniowych
- Dokręć połączenia z odpowiednim momentem
- Przeprowadź próbę szczelności
Do montażu potrzebne będą: klucz płaski, czyściwo techniczne i taśma teflonowa. W przypadku połączeń gwintowanych niezbędny jest również klucz nastawny i pasta uszczelniająca.
Najczęstsze błędy przy montażu
Podstawowym błędem jest nieprawidłowe ustawienie kierunku przepływu. Odwrotny montaż zaworu zwrotnego do pompy CO skutkuje całkowitym zablokowaniem przepływu.
Częstym błędem jest też zbyt mocne dokręcanie połączeń. Nadmierna siła może uszkodzić uszczelki lub korpus zaworu.
Montaż zaworu bez filtra siatkowego naraża go na uszkodzenie przez zanieczyszczenia. Osady mogą się gromadzić na elemencie zamykającym i zakłócać jego pracę. Niewłaściwy montaż może też prowadzić do przyspieszonego zużycia elementów instalacji.
Konserwacja zaworu zwrotnego
Zawór zwrotny do pieca CO wymaga regularnych przeglądów dla zapewnienia długotrwałej pracy. Podstawowe czynności konserwacyjne obejmują czyszczenie elementu zamykającego i kontrolę szczelności. Sprawdzenia wymagają również połączenia gwintowane.
Podczas przeglądu należy zwrócić uwagę na swobodę ruchu elementu zamykającego. Wszelkie opory lub zacięcia świadczą o konieczności czyszczenia lub wymiany elementów. Zanieczyszczenia mogą znacząco wpłynąć na sprawność działania zaworu.
Częstotliwość przeglądów zależy od warunków pracy instalacji. Standardowo zaleca się kontrolę zaworu zwrotnego centralnego ogrzewania raz w roku, najlepiej przed sezonem grzewczym.
Ile kosztuje zawór zwrotny do CO
Cena zaworu zwrotnego do instalacji CO zależy od typu, średnicy i producenta. Najprostsze modele grzybkowe są najtańsze, podczas gdy zawory membranowe i kulowe mogą kosztować znacznie więcej. Na cenę wpływa również materiał wykonania i parametry pracy.
| Typ zaworu | Zakres cenowy (PLN) | Uwagi |
| Zawór zwrotny grzybkowy do CO | 20-50 | Najpopularniejszy wybór do domowych instalacji |
| Zawór klapowy | 30-80 | Dobry stosunek jakości do ceny |
| Zawór membranowy | 50-150 | Wyższa klasa szczelności |
| Zawór kulowy | 70-200 | Najwyższa trwałość |
Najlepsze praktyki wyboru i montażu zaworu zwrotnego
Zawór zwrotny do pieca CO to kluczowy element każdej instalacji grzewczej, który wymaga starannego doboru i prawidłowego montażu. Najważniejszym czynnikiem przy wyborze jest dopasowanie parametrów zaworu do specyfiki instalacji, szczególnie pod względem średnicy i ciśnienia roboczego.
Spośród dostępnych rodzajów, zawór zwrotny grzybkowy do CO oferuje najlepszy stosunek jakości do ceny w domowych instalacjach. Niezależnie od wybranego typu, kluczowe jest zachowanie właściwego kierunku montażu oraz regularna konserwacja, najlepiej przed każdym sezonem grzewczym.
Koszt zaworu zwrotnego do instalacji CO waha się od 20 do 200 złotych, w zależności od typu i parametrów. Warto jednak pamiętać, że inwestycja w wysokiej jakości zawór to gwarancja bezpieczeństwa i długotrwałej, bezawaryjnej pracy całego systemu grzewczego. Prawidłowy montaż i regularna konserwacja znacząco wydłużają żywotność urządzenia.
