Faza w gniazdku - Po której stronie? Sprawdź i podłącz!

Wyjaśniam, z której strony faza w gniazdku, jak to sprawdzić bez zgadywania i co zrobić, gdy układ przewodów nie zgadza się z tym, co powinno być w poprawnie wykonanej instalacji. To temat praktyczny: od właściwego podłączenia zależy spójność całego obwodu, łatwiejszy serwis i mniejsze ryzyko błędów przy późniejszych naprawach. Pokażę też, kiedy sama kolorystyka przewodów nie wystarcza i dlaczego w starych instalacjach trzeba zachować większą ostrożność.

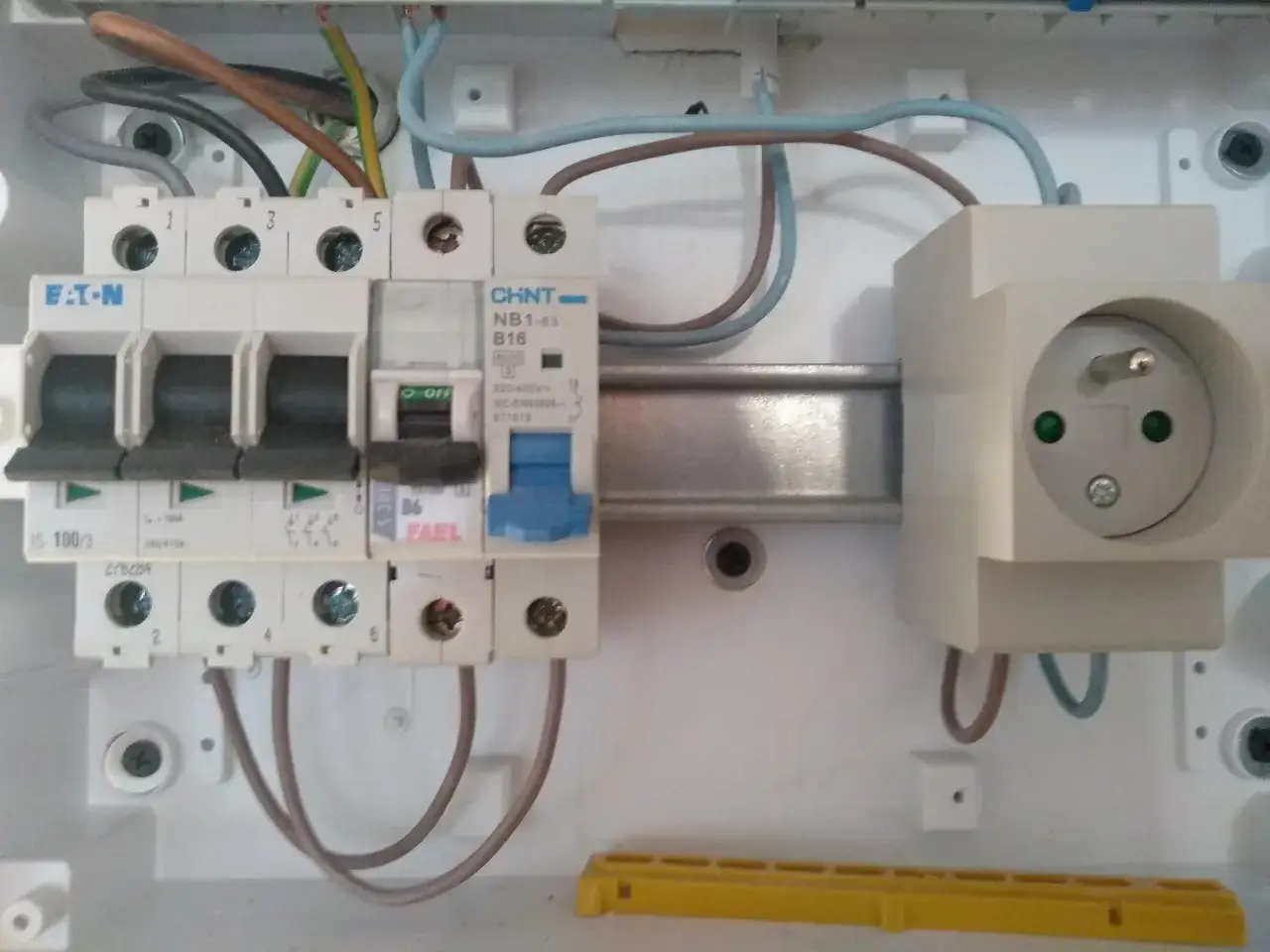

Po której stronie zwykle jest faza

Najkrótsza odpowiedź brzmi: przy klasycznym gnieździe z bolcem ochronnym u góry faza jest zwykle po lewej stronie, patrząc na gniazdo od frontu. Tak przyjęło się w polskiej praktyce montażowej i to właśnie ten układ ułatwia później serwis, pomiary oraz wymianę osprzętu. Ja traktuję go jako sensowny domyślny standard, ale nie jako gwarancję, że każde gniazdo w ścianie jest podłączone identycznie.

Ważne jest też to, od jakiej strony patrzysz. Jeśli gniazdo jest obrócone, zamontowane nietypowo albo ktoś wcześniej włożył mechanizm odwrotnie, lewe i prawe pole przestają być intuicyjne. Dlatego porównanie ma sens tylko wtedy, gdy patrzysz na gniazdo w tej samej orientacji: frontem do siebie i z bolcem uziemiającym u góry.

W praktyce chodzi o trzy elementy: lewy styk dla fazy L, prawy dla neutralnego N i styk ochronny PE jako bolec. ZPE przypomina, że w nowoczesnych instalacjach przewód fazowy bywa brązowy, czarny, czerwony albo szary, neutralny niebieski, a ochronny żółto-zielony. To dobra podpowiedź, ale nie dowód absolutny, bo w starszych mieszkaniach zdarzają się inne kolory i dawne sposób wykonania połączeń.

Jeśli masz gniazdo bez bolca albo stare gniazdo, w którym wtyczkę da się włożyć w obu kierunkach, temat „której strony” ma mniejsze znaczenie praktyczne. Wtedy ważniejsze stają się poprawne połączenia L, N i PE w samym obwodzie. Skoro to już jasne, przechodzę do tego, jak sprawdzić układ bez zgadywania i bez ryzykowania błędu.

Jak sprawdzić przewody bez zgadywania

Jeśli mam wskazać jedno narzędzie, to wybieram dwubiegunowy próbnik napięcia. TIM zwraca uwagę, że właśnie taki tester daje pewniejszy wynik niż prosty śrubokręt neonowy, zwłaszcza gdy chcesz nie tylko „coś zobaczyć”, ale faktycznie potwierdzić układ przewodów. Przy pracy amatorskiej też da się nim sensownie ocenić, gdzie jest napięcie, ale trzeba najpierw sprawdzić sam próbnik na znanym źródle zasilania.

1. Odłącz zasilanie dla danego obwodu w rozdzielnicy, a nie tylko wyłącznikiem na ścianie.
2. Sprawdź brak napięcia na znanym punkcie, zanim dotkniesz czegokolwiek w gnieździe.
3. Zweryfikuj tester na gnieździe, o którym wiesz, że jest pod napięciem, żeby upewnić się, że działa.
4. Odczytaj przewody: faza to L, neutralny to N, ochronny to PE.
5. Porównaj wynik z orientacją gniazda od frontu, z bolcem u góry.
6. Po montażu zrób próbę ponownie, zanim uznasz pracę za zakończoną.

Jeżeli używasz zwykłej neonówki, pamiętaj, że pokazuje ona tylko obecność potencjału, a nie pełny obraz sytuacji. W praktyce może dać mylący rezultat, szczególnie gdy instalacja jest stara, wilgotna albo ktoś zrobił już wcześniej niefortunne połączenia. Dlatego do domowej diagnozy wolę narzędzie, które daje więcej niż tylko „świeci albo nie świeci”.

Jeśli po sprawdzeniu wszystko wygląda logicznie, przejdź do oceny, czy układ jest poprawny, czy już wymaga poprawki. Właśnie tam wychodzą na jaw najczęstsze błędy.

Co oznacza poprawny i błędny układ

Nie każdy nieoczekiwany odczyt oznacza od razu awarię, ale są sytuacje, które od razu powinny zatrzymać pracę. Najlepiej myśleć o tym w prostych kategoriach: poprawnie, nieidealnie, niebezpiecznie.

Najbardziej myląca bywa sytuacja z „fazą w obu otworach”, bo prosty próbnik potrafi świecić tam, gdzie dwubiegunowy miernik już pokaże coś zupełnie innego. Z mojego doświadczenia właśnie ten przypadek najczęściej prowadzi do fałszywych wniosków, zwłaszcza gdy ktoś ocenia instalację bez sprawdzenia samego narzędzia. Jeśli wynik nie jest jednoznaczny, nie próbuj ratować się intuicją.

Ważny jest też kontekst całego mieszkania. Jeśli jedno gniazdo ma fazę po lewej, a kolejne po prawej, to nie jest „urozmaicenie instalacji”, tylko sygnał, że ktoś kiedyś montował osprzęt bez spójnego schematu. Dla użytkownika to zwykle nie robi różnicy z dnia na dzień, ale dla przyszłego serwisu już tak.

Gdy już wiesz, jak odczytać wynik, najważniejsze staje się samo podłączenie. Tu najłatwiej o błąd, który potem wychodzi dopiero po zamknięciu puszki.

Jak podłączyć gniazdko krok po kroku

Przy samodzielnej wymianie gniazdka najpierw zadbaj o bezpieczeństwo, a dopiero potem o estetykę. Nie zaczynam od odkręcania osprzętu, tylko od odłączenia zasilania i potwierdzenia, że w przewodach naprawdę nie ma napięcia. To jest moment, w którym nie ma miejsca na skróty.

1. Wyłącz odpowiedni bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy.
2. Sprawdź testerem brak napięcia w gnieździe i na przewodach.
3. Odsłoń przewody tylko na taką długość, jakiej wymaga zacisk, bez zostawiania nadmiaru miedzi.
4. Podłącz przewód fazowy do zacisku L, neutralny do N, a ochronny do PE.
5. W klasycznym gnieździe z bolcem u góry układ L/N zwykle ustawiaj zgodnie z przyjętym standardem: faza po lewej, neutralny po prawej.
6. Dokręć zaciski pewnie, ale bez brutalnego dociskania, które mogłoby uszkodzić żyłę.
7. Osadź mechanizm w puszce, załóż ramkę i dopiero wtedy włącz zasilanie do próby.

W prostych gniazdach to bywa intuicyjne, ale przy osprzęcie modułowym, podwójnym albo markowym mechanizmy potrafią różnić się układem zacisków. Dlatego zawsze patrzę na oznaczenia na samym gnieździe, a nie na przyzwyczajenie z poprzedniego modelu. Jeśli producent przewidział konkretny układ, trzeba się go trzymać.

W instalacjach starszego typu może pojawić się dodatkowy problem: przewód ochronny i neutralny nie są rozdzielone tak jak w nowych układach. To już nie jest miejsce na improwizację, bo łatwo pomylić ochronę z zerowaniem albo zinterpretować stary układ na nowoczesny sposób. Tu liczy się doświadczenie i pewny pomiar.

Po montażu nie wystarczy „że działa”. Trzeba jeszcze sprawdzić, czy działa poprawnie i bezpiecznie, bo właśnie na tym etapie wychodzą najgorsze niedoróbki.

Najczęstsze błędy, które widzę przy domowych przeróbkach

Najwięcej problemów nie bierze się z samego gniazdka, tylko z pośpiechu. Ludzie często zakładają, że skoro przewody mają „właściwe” kolory, to wszystko jest już jasne. W praktyce właśnie tutaj kryje się najwięcej pomyłek.

• Sprawdzanie tylko kolorów zamiast realnego pomiaru.
• Praca pod napięciem albo przy wyłączonym tylko lokalnym włączniku, a nie w rozdzielnicy.
• Mylenie N i PE w starszych instalacjach, gdzie układ nie jest nowy ani oczywisty.
• Luźne zaciski, które wyglądają dobrze, ale po tygodniu zaczynają grzać się i iskrzyć.
• Odwracanie logiki całego mieszkania, przez co kolejne osoby nie wiedzą, czego się spodziewać w gniazdach.
• Używanie uszkodzonego próbnika, który daje fałszywy spokój albo fałszywy alarm.

Jedna rzecz jest tu szczególnie ważna: jeśli układ w jednym miejscu nie zgadza się z resztą mieszkania, nie zakładaj, że „tak po prostu ma być”. Pojedyncze gniazdo może być wyjątkiem, ale dwa albo trzy rozbieżne punkty to już sygnał, że instalacja była modyfikowana bez konsekwencji. Tego nie da się naprawić na oko.

Drugi klasyczny błąd to lekceważenie grzania się osprzętu po obciążeniu. Jeśli gniazdo po podłączeniu czajnika, grzejnika albo odkurzacza robi się ciepłe, problem jest w połączeniu albo doborze osprzętu. Takiego objawu nie ignoruję, bo często wyprzedza on większą awarię.

Kiedy wiesz już, czego unikać, zostaje ostatni krok: krótka kontrola po montażu i decyzja, czy można zamknąć temat, czy lepiej wezwać fachowca.

Co sprawdzić przed zamknięciem ramki i oddaniem gniazdka do użytku

Po zamontowaniu osprzętu zawsze robię jeszcze jeden spokojny test. Sprawdzam, czy faza jest po właściwej stronie, czy przewód ochronny ma pewne połączenie i czy nic nie odstaje spod zacisków. To banalne rzeczy, ale właśnie one oddzielają estetyczny montaż od rzeczywiście poprawnego.

• Czy test po włączeniu zasilania daje ten sam wynik na kilku gniazdach w tym samym obwodzie.
• Czy mechanizm siedzi stabilnie w puszce i nie rusza się po włożeniu wtyczki.
• Czy ramka nie dociska przewodów i nie powoduje naprężeń.
• Czy po kilku minutach pracy pod obciążeniem osprzęt nie robi się nietypowo ciepły.
• Czy nie ma iskier, trzasków ani charakterystycznego „bzyczenia” przy wkładaniu wtyczki.

Jeżeli choć jeden z tych punktów budzi wątpliwości, nie zamykam puszki „na siłę”. W praktyce lepiej poświęcić dodatkowe dziesięć minut niż potem rozbierać wszystko drugi raz. Instalacja elektryczna nie nagradza pośpiechu, tylko konsekwencję.

Najbardziej rozsądna zasada jest prosta: jeśli układ jest czytelny, przewody dobrze oznaczone, a pomiar potwierdza zgodność z przyjętym schematem, gniazdko można uznać za gotowe. Jeśli pojawiają się niejasności, przeskoki w odczytach albo ślady starego, chaotycznego montażu, lepiej zatrzymać się na tym etapie i oddać sprawę komuś z doświadczeniem.
