Podłączenie włącznika z trzema przewodami zwykle oznacza prosty remontowy dylemat: jak rozpoznać żyły, żeby nie pomylić fazy, przewodu ochronnego i powrotu do lampy. W praktyce pytanie jak podłączyć włącznik światła 3 kable sprowadza się do sprawdzenia typu łącznika, odcięcia zasilania i poprawnego wpięcia tylko tych żył, które faktycznie pracują w obwodzie. Pokażę Ci, jak odróżnić zwykły układ od schodowego, gdzie wpiąć przewód ochronny i kiedy lepiej nie zgadywać.
Najważniejsze rzeczy, które trzeba sprawdzić przed montażem
- Łącznik ma przerywać fazę, a nie przewód neutralny.
- Trzy przewody w puszce nie zawsze oznaczają trzy przewody do samego łącznika.
- Kolor izolacji pomaga, ale nie zastępuje pomiaru i identyfikacji żył.
- Żółto-zielony to zwykle PE, niebieski to N, a brązowy, czarny lub szary to najczęściej L.
- Przed dotknięciem przewodów wyłącz zabezpieczenie i sprawdź brak napięcia testerem.
- Jeśli instalacja jest stara, aluminiowa albo nieczytelna, bezpieczniej wezwać elektryka.
Najpierw ustal, jaki to naprawdę łącznik
Nie każdy łącznik z trzema przewodami działa tak samo, a to właśnie tutaj najłatwiej o pomyłkę. Ja zawsze zaczynam od sprawdzenia oznaczeń na mechanizmie, bo od tego zależy, czy masz zwykły łącznik jednobiegunowy, schodowy, świecznikowy czy model zasilany inaczej niż klasyczny osprzęt.
| Typ sytuacji | Co zwykle oznaczają 3 przewody | Co z tego wynika |
|---|---|---|
| Zwykły łącznik jednobiegunowy | Faza zasilająca, powrót do lampy i przewód ochronny albo przewód przejściowy w puszce | Do samego klawisza trafiają zwykle tylko dwie żyły robocze |
| Łącznik schodowy | Wspólny zacisk oraz dwa przewody korespondencyjne | To nie jest układ do prostego włączania jednej lampy jednym klawiszem |
| Łącznik świecznikowy | Jedna faza wspólna i dwa wyjścia na dwie sekcje lampy | Umożliwia osobne sterowanie dwiema grupami źródeł światła |
| Nowoczesny lub inteligentny model | Zasilanie L, neutralny N i wyjście do obciążenia | Może wymagać przewodu neutralnego w puszce, którego starsza instalacja często nie ma |
W praktyce najważniejsze pytanie brzmi: czy chcesz wymienić zwykły łącznik, czy masz przed sobą bardziej złożony układ sterowania. Jeśli to drugie, sam wygląd przewodów niewiele mówi, dopóki nie sprawdzisz oznaczeń zacisków i tego, dokąd biegną żyły.
Jak rozpoznać przewody w puszce bez zgadywania
W instalacji 230 V kolor izolacji jest wskazówką, ale nie traktuję go jak wyroczni. W nowoczesnych obwodach żółto-zielony odpowiada za przewód ochronny PE, niebieski za neutralny N, a brązowy, czarny lub szary za przewód fazowy L. W starych mieszkaniach kolory potrafią jednak odbiegać od standardu, więc sama barwa nie wystarczy.

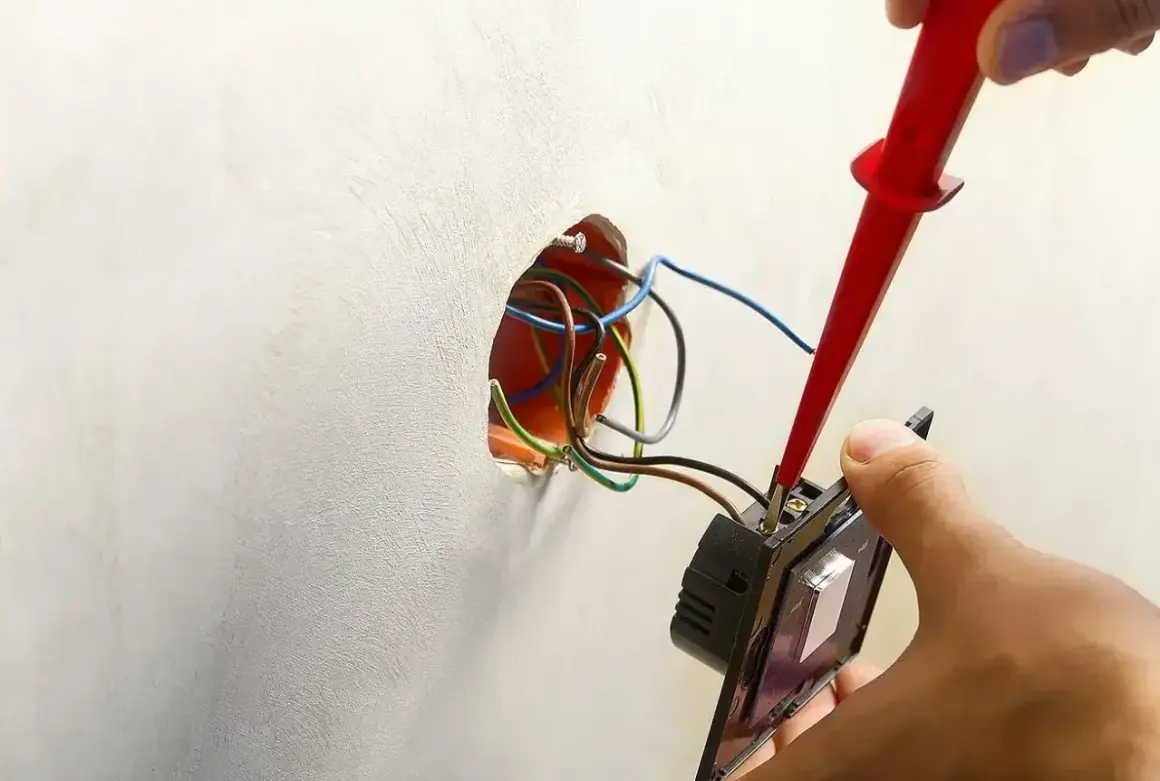

Jeśli w puszce widzisz trzy żyły, najpierw ustal, która jest zasilaniem, która wraca do lampy, a która pełni funkcję ochronną albo przejściową. Do tego służy dwubiegunowy tester napięcia albo inny pewny miernik, a nie przypadkowy próbnik z neonówką. Zasada jest prosta: nie zakładam funkcji przewodu po kolorze, jeśli instalacja była przerabiana albo ma więcej niż kilkanaście lat.
| Kolor albo oznaczenie | Najczęstsza funkcja | Jak to traktować przy łączniku |
|---|---|---|

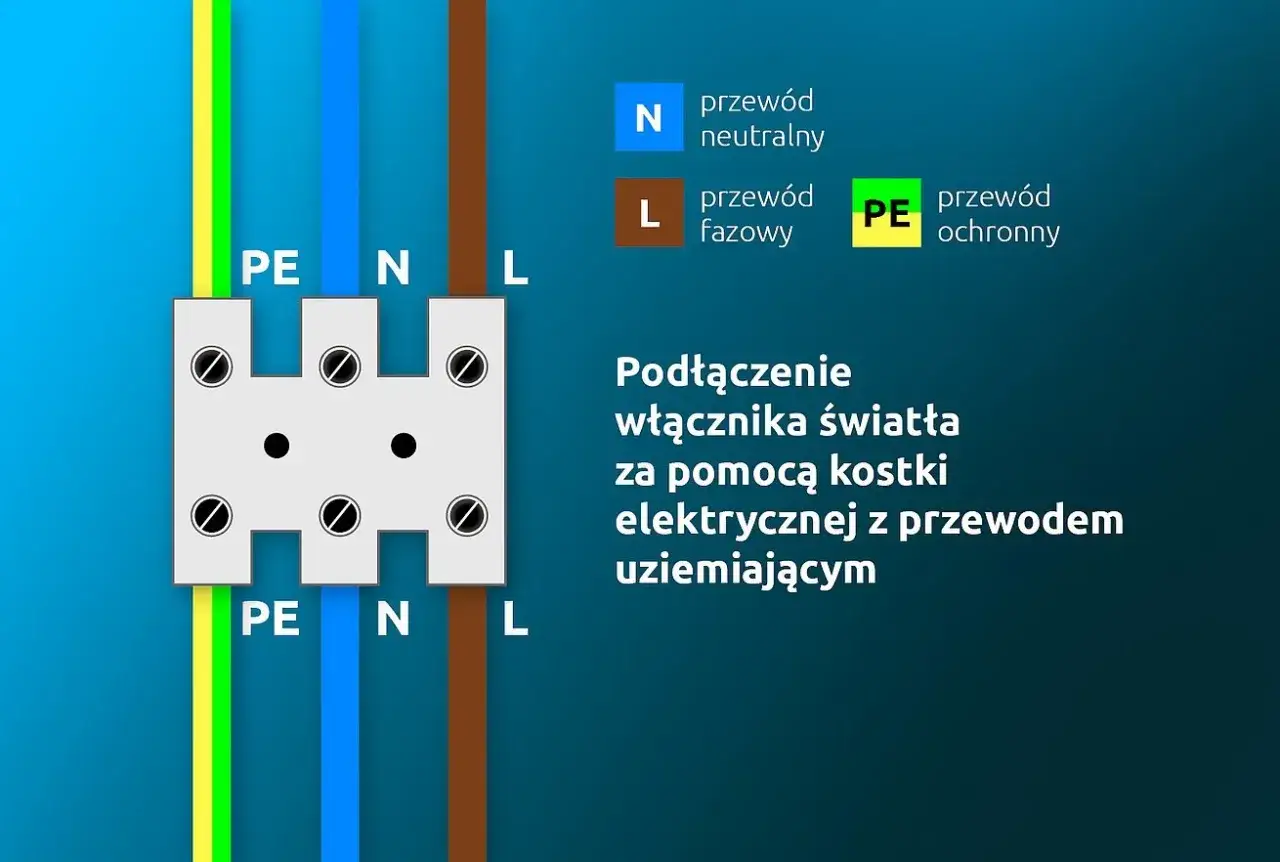

| Żółto-zielony | PE, przewód ochronny | Nie prowadź go przez styk łącznika; jeśli osprzęt ma zacisk ochronny, podłącz go tam, a jeśli nie ma - połącz w puszce |
| Niebieski | N, przewód neutralny | W zwykłym łączniku światła zazwyczaj nie trafia na klawisz |
| Brązowy, czarny, szary | L, przewód fazowy | To właśnie tutaj zwykle szukasz zasilania i wyjścia do lampy |
Jeżeli nie jesteś pewien, który przewód jest którym, zatrzymaj się na etapie identyfikacji. Wymiana osprzętu to nadal praca przy 230 V, a tu zgadywanie kończy się szybciej niż remont.
Podłączenie zwykłego włącznika krok po kroku
Jeżeli masz klasyczny łącznik jednobiegunowy, montaż jest prosty, ale tylko pod warunkiem, że przewody są już poprawnie rozpoznane. Ja robię to w takiej kolejności:
- Wyłącz odpowiednie zabezpieczenie w rozdzielnicy i sprawdź, czy na przewodach nie ma napięcia.
- Zdejmij stary osprzęt i zrób zdjęcie połączeń, zanim cokolwiek odłączysz.
- Znajdź zacisk wspólny, zwykle oznaczony jako L albo COM, oraz zacisk wyjściowy, często oznaczony jako 1, strzałką lub symbolem wyjścia.
- Przewód fazowy zasilający podłącz do zacisku wspólnego.
- Przewód idący do lampy podłącz do zacisku wyjściowego.
- Przewód ochronny PE podłącz do zacisku ochronnego, jeśli mechanizm go ma, albo połącz w puszce z użyciem odpowiedniej złączki.
- Przewodu neutralnego N zwykle nie prowadź przez klawisz - łączy się go w puszce lub przy oprawie.
- Dokręć zaciski zgodnie z instrukcją konkretnego modelu, ułóż przewody tak, by nie były zgniecione, i zamontuj osprzęt z powrotem.
Jeśli wymieniasz osprzęt na nowy, zwróć uwagę na parametry znamionowe. Wiele popularnych łączników do oświetlenia ma oznaczenie rzędu 10 AX / 250 V, ale ja nigdy nie zakładam tego z pamięci - sprawdzam tabliczkę na konkretnym modelu. To samo dotyczy sposobu mocowania przewodów, bo jedne mechanizmy mają zaciski śrubowe, a inne szybkozłączki.
Kiedy trzy przewody oznaczają inny układ niż prosty włącznik
Tu pojawia się najwięcej pomyłek. Trzy przewody w puszce nie zawsze znaczą, że masz zwykły włącznik i jeden przewód do lampy. Czasem to układ schodowy, czasem świecznikowy, a czasem przygotowanie pod inteligentny osprzęt.
| Układ | Po czym go rozpoznasz | Dlaczego to ważne |
|---|---|---|
| Schodowy | Na mechanizmie są trzy zaciski, a jeden z nich jest wspólny | Nie podłączysz go jak zwykłego łącznika bez zmiany całego sposobu sterowania |
| Świecznikowy | Dwa niezależne wyjścia i wspólne zasilanie | Pozwala sterować dwiema sekcjami lampy osobno |
| Łącznik inteligentny | Ma osobne zasilanie, neutralny i wyjście na obciążenie | Bez przewodu N może w ogóle nie działać albo działać niestabilnie |
Jeśli po wyjęciu starego osprzętu widzisz układ, którego nie umiesz jednoznacznie rozpoznać, nie zamieniaj go „na oko” na zwykły klawisz. W praktyce najwięcej problemów powstaje wtedy, gdy ktoś próbuje wpiąć schodowy jak jednobiegunowy albo odwrotnie. To nie jest drobiazg, tylko zmiana funkcji całego obwodu.
Najczęstsze błędy, które psują efekt
Przy takich pracach błędy nie wyglądają spektakularnie od razu. Często wychodzą dopiero po złożeniu puszki, gdy światło nie działa, wybija zabezpieczenie albo łącznik robi się ciepły. Z mojego punktu widzenia najczęściej zawodzi nie sam osprzęt, tylko pośpiech i złe założenia.
- Podłączenie neutralnego zamiast fazy - lampa może świecić, ale obwód pozostaje źle rozłączany i mniej bezpieczny.
- Zaufanie wyłącznie kolorom - szczególnie w starszych mieszkaniach kolory bywają mylące.
- Luźne zaciski - objawiają się przerywaniem pracy, iskrzeniem albo nagrzewaniem mechanizmu.
- Za długie odizolowanie żyły - odsłonięty miedź może dotknąć metalowej części lub innego zacisku.
- Zły typ łącznika - zwykły klawisz nie zastąpi schodowego ani świecznikowego.
- Ignorowanie aluminium - jeśli w instalacji są przewody aluminiowe, nie zakładam standardowego montażu bez oceny stanu połączeń.
Do tego dochodzi jeszcze jeden praktyczny problem: podświetlenie LED w łączniku albo w samej lampie potrafi zachowywać się inaczej niż klasyczna żarówka. Jeśli po wyłączeniu źródło lekko żarzy się albo miga, nie zawsze oznacza to błąd w montażu, ale już sygnał, że warto sprawdzić typ osprzętu i zgodność z oprawą.
Co sprawdzić po montażu, żeby nie wracać do poprawki
Po złożeniu osprzętu nie kończę pracy od razu. Najpierw włączam zabezpieczenie, testuję klawisz kilka razy i obserwuję, czy wszystko działa płynnie. Jeśli łącznik ma być prosty i mechaniczny, reakcja powinna być natychmiastowa, bez trzasków, grzania i wyczuwalnych luzów.
- Sprawdź, czy światło zapala się i gaśnie bez opóźnienia.
- Dotknij po kilku minutach obudowy - nie powinna być wyraźnie ciepła.
- Upewnij się, że przewody nie są przyciśnięte przez ramkę ani mechanizm.
- Jeśli oprawa LED delikatnie świeci po wyłączeniu, sprawdź zgodność łącznika z obciążeniem.
- Gdy zabezpieczenie wybija natychmiast po włączeniu, przerwij próbę i wróć do identyfikacji żył.
W praktyce kilka minut testu oszczędza godzinę rozbierania puszki drugi raz. To też dobry moment, żeby ocenić, czy instalacja w ogóle nadaje się do samodzielnej wymiany, czy wymaga już elektryka i porządnego prześledzenia obwodu od rozdzielnicy do lampy.
Dlaczego zdjęcie z puszki oszczędza najwięcej czasu przy kolejnej wymianie
Najlepszy nawyk przy takich pracach jest zaskakująco prosty: zanim cokolwiek odłączysz, zrób zdjęcie i opisz przewody taśmą. To wygląda banalnie, ale przy następnym remoncie wraca jako gotowy schemat. Gdy po latach wymieniasz osprzęt albo dokładasz nowy łącznik, własna dokumentacja jest często bardziej użyteczna niż pamięć.
Ja traktuję to jako małe zabezpieczenie przed chaosem w puszce. Jeśli przewody są podobne, kolory częściowo starte albo ktoś wcześniej zrobił przeróbkę, taki prosty zapis bywa ważniejszy niż sama intuicja. A jeśli mimo tego nadal nie potrafisz jednoznacznie wskazać, który przewód jest zasilaniem, a który powrotem do lampy, lepiej przerwać pracę niż ryzykować błędne podłączenie.
