W praktyce odpowiedź na pytanie, gdzie jest zawór upustowy w piecu gazowym, sprowadza się do znalezienia zaworu bezpieczeństwa przy hydraulice kotła. To element, który reaguje na zbyt duże ciśnienie w instalacji i chroni urządzenie przed uszkodzeniem. Pokażę, gdzie go szukać, jak odróżnić od innych zaworów i co zrobić, gdy manometr zaczyna zbliżać się do 3 bar.
Najkrócej patrz przy hydraulice kotła, nie przy palniku
- W większości kotłów zawór bezpieczeństwa siedzi przy króćcach instalacji c.o., zwykle w dolnej części obudowy albo na boku/tyle urządzenia.
- W instrukcjach producentów częściej występuje jako zawór bezpieczeństwa albo pressure relief valve.
- Typowe ciśnienie robocze na zimno to około 1,0-1,5 bar, a granica zadziałania zaworu to zwykle 3 bar.
- Nie myl go z zaworem napełniania, spustowym ani odpowietrznikiem grzejnika.
- Jeśli zawór zaczął puszczać wodę, problem często leży w całym układzie, a nie w samym elemencie.
Gdzie zwykle go znaleźć

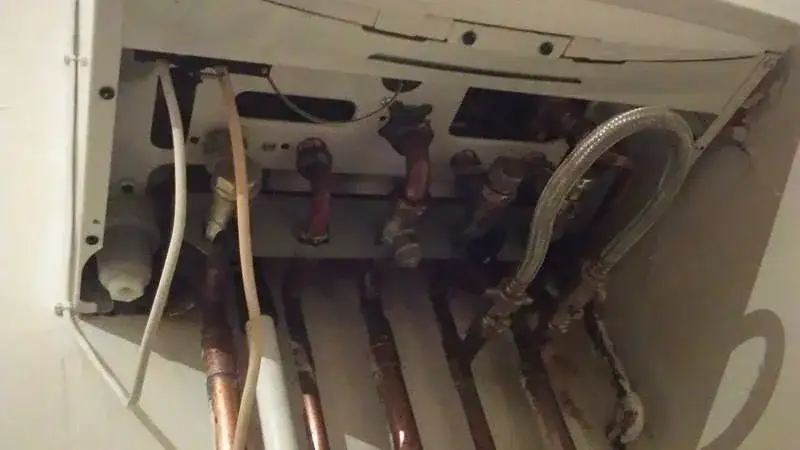

W większości wiszących kotłów gazowych szukam go przy zespole hydraulicznym, czyli tam, gdzie wchodzą i wychodzą rury instalacji centralnego ogrzewania. Najczęściej jest to dolna część urządzenia albo bok czy tył obudowy, a sam element poznasz po metalowym korpusie i rurce lub wężyku odprowadzającym wodę do odpływu. W praktyce odpowiedź na pytanie, gdzie jest zawór upustowy w piecu gazowym, sprowadza się więc do odnalezienia zaworu bezpieczeństwa przy obiegu grzewczym, a nie do szukania czegokolwiek przy palniku czy elektronice.

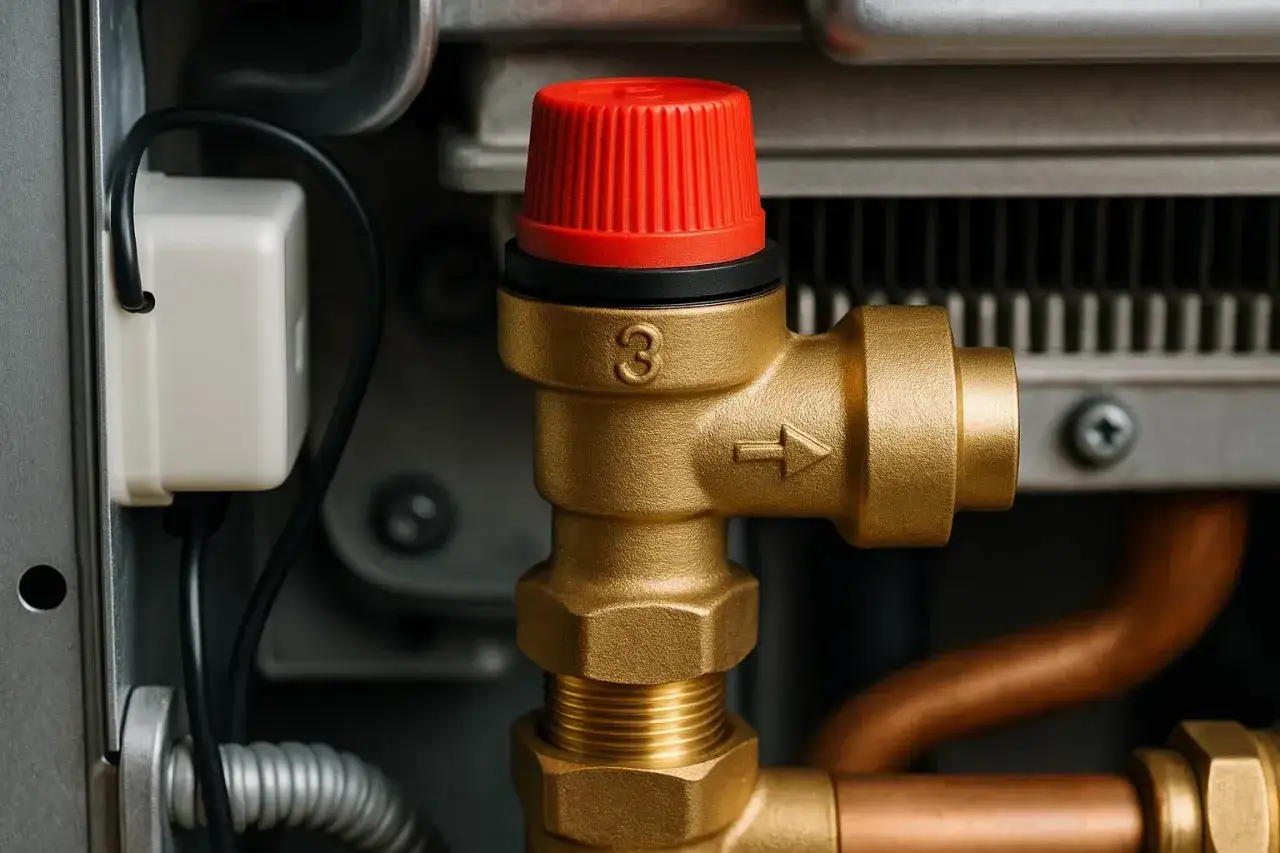

W dokumentacji Vaillant zawór bezpieczeństwa jest opisywany jako element układu zamkniętego ustawiony fabrycznie na 3 bar, a wylot ma prowadzić do rury spustowej. W dokumentacji Termet podobnie wskazuje się, że wylot zaworu bezpieczeństwa 3-barowego powinien być podłączony do odpływu. To ważna wskazówka: nie patrz wyłącznie na sam korpus kotła, ale także na przewód, którym nadmiar wody jest odprowadzany. Gdy już wiesz, gdzie patrzeć, łatwo jednak pomylić ten element z innymi zaworami, dlatego przechodzę do prostego rozróżnienia.Jak odróżnić go od innych zaworów przy kotle
Najczęstszy błąd polega na wrzucaniu do jednego worka czterech różnych elementów. Ja rozdzielam je od razu, bo każdy z nich ma inną funkcję i inne ryzyko użycia.
| Element | Jak go rozpoznać | Do czego służy | Czy to ten zawór |
|---|---|---|---|
| Zawór bezpieczeństwa | Metalowy korpus, często przy hydraulice kotła, z odprowadzeniem do rury spustowej | Wypuszcza wodę, gdy ciśnienie przekroczy próg bezpieczeństwa | Tak |
| Zawór napełniania | Najczęściej niebieska dźwignia, pokrętło albo niewielki kurek pod kotłem | Dopuszcza wodę do instalacji | Nie |
| Zawór spustowy | Ma króciec do węża albo jest umieszczony w najniższym punkcie instalacji | Umożliwia spuszczenie wody z obiegu | Nie, ale bywa przydatny do obniżenia ciśnienia |
| Odpowietrznik grzejnika | Mały element na kaloryferze, zwykle na końcu grzejnika | Usuwa powietrze z instalacji | Nie |
Jeśli masz przed sobą kilka zaworów i jeden z nich prowadzi do odpływu, to zwykle jesteś blisko właściwego elementu. Przy kotłach wiszących patrzę też na dostęp od frontu: w niektórych modelach zawór jest widoczny po zdjęciu obudowy, w innych jego położenie da się odczytać dopiero z instrukcji. Kiedy już go rozpoznasz, najważniejsze staje się sprawdzenie, czy rzeczywiście masz za wysokie ciśnienie, a nie tylko chwilowy wzrost po nagrzaniu wody.
Jak rozpoznać, że ciśnienie w instalacji jest za wysokie
Najprościej kontroluję manometr. Na zimnym układzie wartości w okolicy 1,0-1,5 bar są zwykle bezpieczne, a w wielu instrukcjach producentów zakres około 0,8-2,0 bar nadal mieści się w normie dla konkretnego modelu. Problem zaczyna się wtedy, gdy ciśnienie po nagrzaniu rośnie do 2,5 bar i dalej wspina się w stronę 3 bar. Wtedy zawór bezpieczeństwa ma się otworzyć automatycznie, bo w dokumentacji Vaillant jest opisany jako element presetowany właśnie na 3 bar.
- Ciśnienie rośnie wyraźnie po każdym grzaniu i nie wraca do spokojnego poziomu po ostygnięciu.
- Przy kotle albo pod nim widać ślady kapania lub mokrą rurkę odpływową.
- Po dopuszczeniu wody ciśnienie szybko znowu idzie w górę.
- Manometr pokazuje wartości wyższe niż zalecane przez producenta, choć instalacja nie jest właśnie przegrzewana.
Najczęstsze przyczyny są dość przyziemne: za dużo dopuszczonej wody, nieszczelny zawór napełniania, problem z naczyniem wzbiorczym albo po prostu błąd odczytu manometru czy czujnika. Jeśli to potwierdzisz, przechodzę do obniżania ciśnienia w sposób, który nie dokłada kolejnego problemu.
Jak bezpiecznie obniżyć ciśnienie bez ryzykowania awarii
Tu wolę prostą kolejność, bo odkręcanie przypadkowych elementów zwykle robi więcej szkody niż pożytku. Zaworu bezpieczeństwa nie traktuję jak zwykłego zaworu do regulacji instalacji; w instrukcjach producentów jest on opisany jako element ochronny, a nie jako wygodny sposób na spuszczanie wody. Jeśli chcesz obniżyć ciśnienie, zrób to z najniższego i najbardziej kontrolowanego punktu instalacji.
- Wyłącz ogrzewanie i poczekaj, aż układ trochę ostygnie.
- Sprawdź, czy zawór napełniania jest całkowicie zamknięty.
- Jeśli instalacja ma zawór spustowy, spuść małą ilość wody z najniższego punktu układu.
- Jeśli nie masz zaworu spustowego, lekko odpowietrz jeden grzejnik i kontroluj manometr po każdym krótkim spuszczeniu wody.
- Zatrzymaj się, gdy ciśnienie spadnie do poziomu zalecanego przez producenta, zwykle około 1,0-1,5 bar na zimnym kotle.
W dokumentacji Vaillant jest też wprost zaznaczone, że zawór bezpieczeństwa nie powinien służyć do drenażu. To dobra wskazówka praktyczna: jeśli masz ochotę użyć właśnie jego, to najpewniej szukasz nie tego elementu, który powinieneś ruszyć. Jeżeli mimo korekty ciśnienie wraca, nie dokręcam już wszystkiego na chybił trafił, tylko sprawdzam, skąd układ bierze nadmiar wody.
Po zadziałaniu zaworu sprawdź jeszcze te elementy
Jeśli zawór już upuścił wodę, sam zawór zwykle nie jest jedynym problemem. Najczęściej sprawdzam wtedy trzy rzeczy: naczynie wzbiorcze, zawór napełniania i szczelność przewodu odpływowego. W praktyce właśnie one odpowiadają za to, że ciśnienie wraca, zamiast stabilnie opaść po jednorazowym upuszczeniu wody.
- Naczynie wzbiorcze - gdy jest za małe albo ma zbyt niskie ciśnienie wstępne, instalacja przy grzaniu szybko dobija do 3 bar.
- Zawór napełniania - jeśli przepuszcza, kocioł sam dopuszcza wodę i ciśnienie powoli rośnie nawet bez Twojej ingerencji.
- Przewód od zaworu bezpieczeństwa - jeśli po zadziałaniu zaworu nadal kapie, mogło dojść do zabrudzenia gniazda albo zużycia uszczelnienia.
- Manometr lub czujnik ciśnienia - gdy pokazuje wartości, które nie zgadzają się z zachowaniem instalacji, warto to potwierdzić podczas przeglądu.
Jeśli po takim sprawdzeniu ciśnienie wciąż skacze albo zawór znowu wyrzuca wodę, nie szukam kolejnej dźwigni do ruszenia. Wtedy sens ma już przegląd serwisowy, bo problem zwykle leży w naczyniu wzbiorczym, zaworze napełniania albo samej hydraulice kotła, a nie w jednorazowym dopięciu manometru do „ładnej” wartości.
