Rezystancja, czyli opór elektryczny, to jedna z tych wielkości, które od razu tłumaczą, dlaczego jedne obwody działają lekko i chłodno, a inne grzeją się, tracą napięcie albo przestają być przewidywalne. W tym artykule pokazuję to bez szkolnego nadęcia: od definicji i prawa Ohma, przez wpływ materiału i temperatury, aż po praktyczny pomiar multimetrem i typowe sytuacje z domu albo warsztatu.
Rezystancja mówi, jak bardzo materiał ogranicza przepływ prądu i co z tego wynika w praktyce
- Im większa rezystancja, tym trudniej płynie prąd i tym więcej energii może zamienić się w ciepło.
- Na wynik wpływają przede wszystkim: materiał, długość, przekrój, temperatura i jakość połączeń.
- Do obliczeń najczęściej używa się wzoru R = U / I, a dla przewodnika także zależności R = ρL / A.
- W przewodach, stykach i złączach niski opór jest pożądany, a w grzałkach i rezystorach wysoki bywa celowy.
- Pomiar wykonuję przy odłączonym zasilaniu, najlepiej poza układem albo po odseparowaniu badanego elementu.
Jak rozumieć rezystancję bez szkolnego żargonu
Najprościej mówiąc, rezystancja opisuje, jak mocno dany materiał lub element przeciwstawia się przepływowi prądu. W przewodniku elektrony nie poruszają się idealnie swobodnie, tylko zderzają się z atomami struktury materiału, dlatego część energii zamienia się w ciepło. To właśnie dlatego przewód, rezystor i grzałka zachowują się tak różnie, choć wszystkie mają do czynienia z tym samym prądem.
Ja zwykle dzielę ten temat na dwa pytania: czy obwód ma przenosić energię możliwie bez strat, czy ma ją celowo ograniczać albo rozpraszać. W kablach zasilających i połączeniach zależy mi na możliwie małej rezystancji, a w rezystorach, grzałkach i części układów elektronicznych - na wartości kontrolowanej, czasem wręcz wysokiej. W praktyce to samo zjawisko może więc być zaletą albo problemem, zależnie od miejsca w obwodzie.
Warto też odróżnić przewodniki, izolatory i półprzewodniki. W przewodniku prąd płynie stosunkowo łatwo, w izolatorze jest skutecznie blokowany, a w półprzewodniku zachowanie zależy od temperatury, domieszek i napięcia. Dzięki temu jeden materiał nadaje się na przewód, inny na obudowę izolacyjną, a jeszcze inny na czujnik lub element sterujący. Żeby zobaczyć, jak to się zapisuje we wzorach, przechodzę do liczb i jednostek.
Wzór, jednostka i prawo Ohma w praktyce
Podstawowy wzór jest prosty: R = U / I, gdzie R to rezystancja w omach (Ω), U to napięcie w woltach, a I to natężenie prądu w amperach. Z tego samego prawa można też wyprowadzić dwa bardzo praktyczne przekształcenia: U = I · R oraz I = U / R. W warsztacie i przy naprawach używam ich na zmianę, bo zależnie od sytuacji chcę obliczyć albo prąd, albo spadek napięcia, albo samą rezystancję.
| Wzór | Kiedy go używam | Co z niego wynika |
|---|---|---|
| R = U / I | Gdy znam napięcie i prąd | Obliczam opór badanego elementu |
| U = I · R | Gdy znam prąd i rezystancję | Sprawdzam spadek napięcia na elemencie |
| I = U / R | Gdy znam napięcie i opór | Szacuję, jaki prąd popłynie w obwodzie |
| P = U · I lub P = I² · R | Gdy interesuje mnie grzanie | Widzę, gdzie energia zamienia się w ciepło |
Przykład z życia jest prosty: jeśli do elementu o rezystancji 4 Ω podasz 12 V, popłynie około 3 A. Jeśli to samo napięcie przyłożysz do elementu o rezystancji 8 Ω, prąd spadnie do około 1,5 A. Z punktu widzenia elektroniki to ogromna różnica, a z punktu widzenia bezpieczeństwa - jeszcze większa, bo większy prąd to zwykle większe nagrzewanie, większy spadek napięcia i większe obciążenie zasilania.
- W połączeniu szeregowym rezystancje się sumują, więc opór całego toru rośnie.
- W połączeniu równoległym opór zastępczy maleje, bo prąd dostaje kilka dróg przepływu.
- Jeśli coś w obwodzie zaczyna się nadmiernie grzać, samo napięcie nie wystarcza do oceny problemu - trzeba spojrzeć właśnie na rezystancję i moc.
To jednak dopiero połowa obrazu. Sam wzór nie mówi jeszcze, dlaczego dwa podobne przewody mogą zachowywać się inaczej, a ten sam element potrafi zmienić parametry wraz z temperaturą.
Od czego zależy wartość w materiale
Jeśli chcę przewidzieć zachowanie przewodnika, patrzę przede wszystkim na trzy rzeczy: z czego jest zrobiony, jak jest długi i jaki ma przekrój. W uproszczeniu pomaga tu zależność R = ρL / A, gdzie ρ oznacza rezystywność materiału, L długość przewodnika, a A pole przekroju. Im dłuższy i cieńszy przewodnik, tym większa rezystancja. Im większy przekrój, tym łatwiej prąd płynie.
| Czynnik | Co się dzieje z rezystancją | Co to oznacza w praktyce |
|---|---|---|
| Dłuższy przewodnik | Wartość rośnie | Większy spadek napięcia i większe straty |
| Większy przekrój | Wartość maleje | Lepiej przenosi prąd i mniej się nagrzewa |
| Wyższa temperatura metalu | Opór zwykle rośnie | Gorący przewód pracuje mniej korzystnie |
| Utlenione lub luźne styki | Rośnie opór kontaktu | Złącze może się grzać, przerywać lub iskrzyć |
W praktyce materiał też robi ogromną różnicę. Miedź i aluminium mają niski opór właściwy, dlatego trafiają do przewodów i uzwojeń. Stal przewodzi gorzej, ale wygrywa wytrzymałością mechaniczną, więc stosuje się ją tam, gdzie liczy się sztywność albo odporność na obciążenia. Grafit i część półprzewodników zachowują się mniej liniowo, a szkło czy ceramika pełnią rolę izolatorów. To właśnie dlatego nie ma sensu oceniać elementu tylko po wyglądzie - dwa podobne przewody mogą mieć zupełnie inną charakterystykę pracy.
Gdy rozumiem już, co wpływa na wynik, mogę przejść do pomiaru. I tu wiele osób popełnia te same błędy, które potem dają pozornie dziwne odczyty.

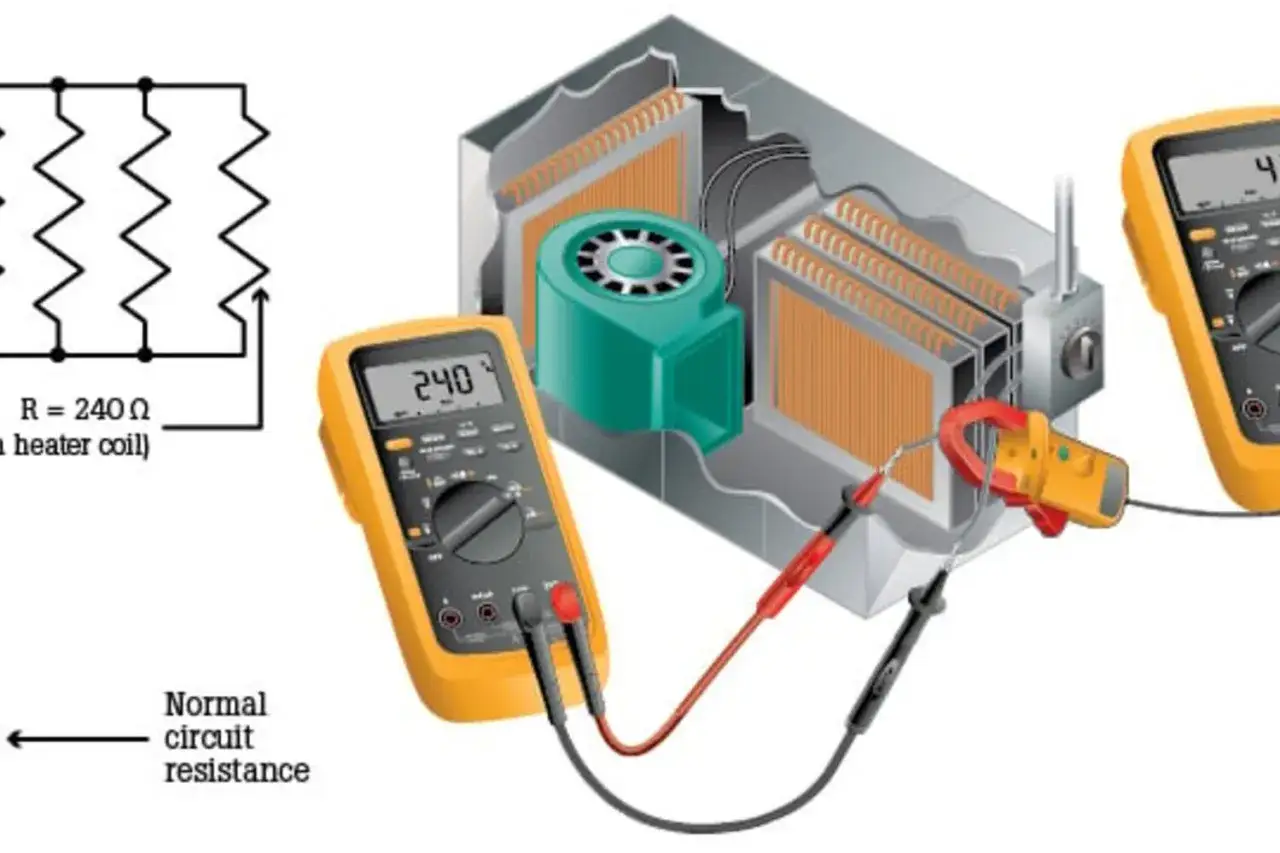

Jak mierzyć rezystancję multimetrem bez błędnych odczytów
Ten pomiar jest prosty, ale tylko wtedy, gdy robi się go spokojnie i w odpowiedniej kolejności. Ja zawsze zaczynam od bezpieczeństwa: zasilanie musi być odłączone, a jeśli w układzie są kondensatory, trzeba je rozładować. Pomiar na włączonym obwodzie może uszkodzić miernik albo dać wynik, którego nie da się sensownie zinterpretować.
- Odłącz zasilanie i upewnij się, że układ jest bezpieczny do pomiaru.
- Ustaw multimetr na zakres omów lub test ciągłości, jeśli chcesz tylko sprawdzić, czy połączenie jest zwarte.
- Jeśli to możliwe, odseparuj badany element od reszty układu, bo inne gałęzie potrafią zafałszować wynik.
- Przyłóż sondy do końców badanego elementu i poczekaj, aż odczyt się ustabilizuje.
- Oceń wynik w kontekście: kilka omów w przewodzie może oznaczać problem, ale kilka omów w grzałce bywa zupełnie normalne.
Najczęstsze błędy są bardzo przyziemne, ale kosztują najwięcej czasu. Po pierwsze, ludzie mierzą element „w układzie” i dziwią się, że wynik jest niższy albo wyższy niż w katalogu, bo równoległe ścieżki zmieniają odczyt. Po drugie, zapominają o oporze przewodów pomiarowych, który przy niskich wartościach ma znaczenie. Po trzecie, traktują sygnał ciągłości jako precyzyjny pomiar - a to tylko informacja, że obwód nie jest przerwany.
Na zakresie omomierza warto też uważać na własne dłonie. Dotknięcie końcówek sond potrafi zawyżyć wynik, bo opór ciała człowieka staje się częścią pomiaru. Jeśli więc miernik pokazuje wartości „znikąd”, często winny nie jest element, tylko sposób, w jaki został sprawdzony. Gdy ten etap jest zrobiony dobrze, łatwo przejść do pytania ważniejszego: czy wysoka rezystancja jest w tym miejscu czymś dobrym, czy już sygnałem awarii?
Gdzie wysoki opór pomaga, a gdzie szkodzi
W technologii nie ma jednej odpowiedzi na pytanie, czy większa rezystancja jest dobra. Wszystko zależy od tego, co ma robić dany element. W grzałce albo rezystorze wysoki opór jest zaprojektowany celowo, bo ma zamienić energię elektryczną w ciepło albo ograniczyć prąd. W przewodzie, wtyczce czy zacisku ten sam mechanizm jest wadą, bo powoduje straty, spadki napięcia i niepożądane grzanie.
| Zastosowanie | Jaki opór jest pożądany | Dlaczego |
|---|---|---|
| Rezystor w układzie | Kontrolowany, często wyraźnie wyższy niż w przewodzie | Ogranicza prąd i dzieli napięcie |
| Grzałka, czajnik, opornik mocy | Wysoki w zaprojektowanym miejscu | Przekształca energię elektryczną w ciepło |
| Przewód zasilający | Jak najniższy | Zmniejsza straty i nagrzewanie na trasie zasilania |
| Złącze, wtyk, zacisk | Jak najniższy i stabilny | Chroni przed iskrzeniem, grzaniem i przerywaniem kontaktu |
| Długi przedłużacz | Mały, zwłaszcza przy większym obciążeniu | Ogranicza spadek napięcia i ryzyko przegrzania |
W instalacji 230 V nawet niewielki wzrost oporu na styku potrafi zrobić różnicę. Poluzowany zacisk, zaśniedziała końcówka albo uszkodzona żyła przewodu nie muszą od razu przerywać obwodu, ale bardzo często powodują lokalne grzanie. To właśnie dlatego luźne połączenia są tak zdradliwe: działają „prawie normalnie”, dopóki nie zaczną się topić albo wyłączać zabezpieczeń.
Jeśli widzę, że przewód, gniazdo albo złącze grzeje się bardziej niż reszta układu, nie traktuję tego jako drobiazgu. To zwykle nie jest kosmetyka, tylko sygnał, że rezystancja w niewłaściwym miejscu jest już za duża. Z kolei w samym obwodzie elektronicznym bywa odwrotnie: tam element o odpowiednio dobranej wartości jest właśnie tym, co trzyma całość w ryzach.
Jest jeszcze jeden ważny wyjątek, o którym warto pamiętać, żeby nie uprościć tematu za bardzo.
Kiedy sama rezystancja nie wystarcza
W obwodach prądu stałego opór zwykle wystarcza do opisu zachowania prostych elementów, ale w praktyce technicznej szybko wchodzą dodatkowe zjawiska. W prądzie zmiennym pojawia się impedancja, czyli szersze pojęcie obejmujące nie tylko opór, lecz także wpływ pojemności i indukcyjności. Dla osoby zaczynającej przygodę z elektroniką brzmi to skomplikowanie, ale sens jest prosty: przy zmiennym sygnale sam om nie opisuje już całej historii.
- Prąd zmienny - sama rezystancja nie wystarcza, bo cewki i kondensatory zmieniają zachowanie układu.
- Półprzewodniki - diody, tranzystory i termistory zachowują się nieliniowo, więc ich wartości nie czyta się jak zwykłego drutu.
- Temperatura - część elementów ma inną wartość na zimno, a inną po rozgrzaniu.
- Styki i złącza - problemem może być nie sam przewód, lecz miejsce łączenia, gdzie opór kontaktu rośnie skokowo.
To dlatego dwa pomiary wykonane na pozornie takim samym elemencie potrafią dać inne wyniki. W praktyce liczy się nie tylko sam materiał, ale też warunki pracy, częstotliwość sygnału i stan mechaniczny połączeń. Jeśli więc wynik wygląda dziwnie, nie zakładam od razu, że multimetr się myli - najpierw sprawdzam, czy w danym układzie nie działa dodatkowe zjawisko, które zmienia odczyt.
Gdy ten etap mam już uporządkowany, zostaje najważniejsze: szybka, praktyczna kontrola przed naprawą albo montażem, dzięki której można uniknąć wielu problemów.
Na co zwracam uwagę, zanim uznam obwód za sprawny
- Sprawdzam, czy przewód ma odpowiedni przekrój do obciążenia i długości trasy.
- Oglądam styki, końcówki i zaciski pod kątem luzu, korozji oraz przegrzania.
- Porównuję pomiar z tym, czego oczekuję od konkretnego elementu, a nie z „uniwersalną” wartością.
- Patrzę, czy źródłem problemu nie jest temperatura, bo rozgrzany element często zachowuje się inaczej niż zimny.
- W układach elektronicznych rozróżniam rezystor, przewód, diodę i czujnik, bo każdy z nich mierzy się i interpretuje inaczej.
Najbardziej użyteczna zasada, jaką stosuję, jest prosta: jeśli coś ma przenosić energię, staram się minimalizować straty; jeśli coś ma tę energię ograniczać, sprawdzam, czy robi to dokładnie tak, jak powinno. Dzięki temu rezystancja przestaje być abstrakcyjnym parametrem z podręcznika, a staje się narzędziem do diagnozy, projektowania i naprawy.
W praktyce najwięcej zyskuje się nie na zapamiętaniu definicji, tylko na umiejętności zadania jednego pytania: czy ten opór w tym miejscu pomaga, czy przeszkadza. Jeśli odpowiesz na nie poprawnie, dużo łatwiej dobierzesz przewód, ocenisz grzanie elementu i unikniesz błędów, które w instalacji albo w warsztacie kosztują najwięcej czasu.
