Tuleje ślizgowe odgrywają kluczową rolę w wielu gałęziach przemysłu, umożliwiając swobodny ruch wałka przy jednoczesnym redukowaniu tarcia i zużycia elementów współpracujących. Ich szerokie zastosowanie obejmuje mechanizmy wykorzystujące ruch obrotowy, układy zawieszeń, silniki elektryczne czy przenośniki taśmowe. W zależności od warunków pracy tuleje mogą być wykonane z różnych materiałów, takich jak metale, tworzywa sztuczne czy kompozyty trójwarstwowe, co pozwala na ich dostosowanie do wysokich obciążeń krawędziowych, działania substancji chemicznych czy miejsc trudno dostępnych.
Rodzaje tulei ślizgowych i ich zastosowanie
Tulejki ślizgowe to kluczowe elementy mechaniczne stosowane w różnych układach, w których występuje ruch obrotowy oraz konieczność ograniczenia tarcia i zużycia współpracujących elementów. Ich podstawową funkcją jest zapewnienie swobodnego ruchu wałka oraz przenoszenie obciążeń promieniowych i osiowych. W zależności od konstrukcji oraz sposobu pracy tuleje ślizgowe można podzielić na kilka kategorii, które decydują o ich zastosowaniu w konkretnych warunkach eksploatacyjnych.
Podział ze względu na sposób pracy
Wyróżniamy tuleje ślizgowe suche oraz tuleje olejowe. Tuleje ślizgowe suche nie wymagają dodatkowego smarowania, ponieważ wykonane są z materiałów o niskim współczynniku tarcia, takich jak kompozyty trójwarstwowe lub tworzywa sztuczne. Dzięki temu świetnie sprawdzają się w miejscach trudno dostępnych oraz w aplikacjach wymagających minimalnej konserwacji, np. w układach hamulcowych czy w mechanizmach precyzyjnych. W takich tulejach występuje suche tarcie ślizgowe, co pozwala na zmniejszenie kosztów eksploatacyjnych oraz zapewnienie długiej żywotności elementów.
Tuleje olejowe natomiast wymagają zastosowania układu smarowania, co pozwala na redukcję tarcia i ochronę przed nadmiernym zużyciem. Dzięki temu mogą pracować pod dużymi obciążeniami promieniowymi oraz osiowymi i są szeroko stosowane w maszynach rolniczych, konstrukcjach platform ciężarówek czy mechanizmach wymagających wysokiej stabilności.
Podział ze względu na konstrukcję
Podstawowym typem tulei są tuleje cylindryczne, które mają prostą budowę i są powszechnie stosowane w mechanizmach, gdzie wymagane jest przenoszenie dużych obciążeń promieniowych. Ich uniwersalna konstrukcja sprawia, że znajdują zastosowanie w wielu gałęziach przemysłu, od motoryzacji po maszyny przemysłowe. Drugim typem są tuleje kołnierzowe, które charakteryzują się dodatkowym kołnierzem ułatwiającym montaż oraz zapewniającym stabilność konstrukcji. Dzięki temu znajdują zastosowanie w układach zawieszeń i wszędzie tam, gdzie istotne jest precyzyjne ustalenie osiowe.
Na szczególną uwagę zasługują również tuleje powietrzne, które minimalizują tarcie poprzez wykorzystanie poduszki powietrznej oddzielającej powierzchnie ślizgowe. Ten typ tulei jest stosowany w specjalistycznych aplikacjach wymagających niemal bezkontaktowego ruchu obrotowego, takich jak zaawansowane systemy precyzyjne.
Zastosowanie tulei ślizgowych w przemyśle
Tuleje ślizgowe znajdują szerokie zastosowanie w różnych sektorach przemysłu. W motoryzacji wykorzystywane są w układach hamulcowych, zawieszeniach i mechanizmach kierowniczych, gdzie wymagane jest ograniczenie tarcia i zapewnienie wysokiej wytrzymałości mechanicznej. W silnikach elektrycznych tuleje ślizgowe umożliwiają stabilną pracę ruchomych elementów, redukując zużycie i hałas. W przemyśle transportowym, np. w przenośnikach taśmowych, tuleje ślizgowe zapewniają płynny ruch i długą żywotność systemów transportowych. Natomiast w maszynach rolniczych muszą sprostać trudnym warunkom pracy, takim jak duże obciążenia promieniowe, zapylenie i zmienne temperatury.

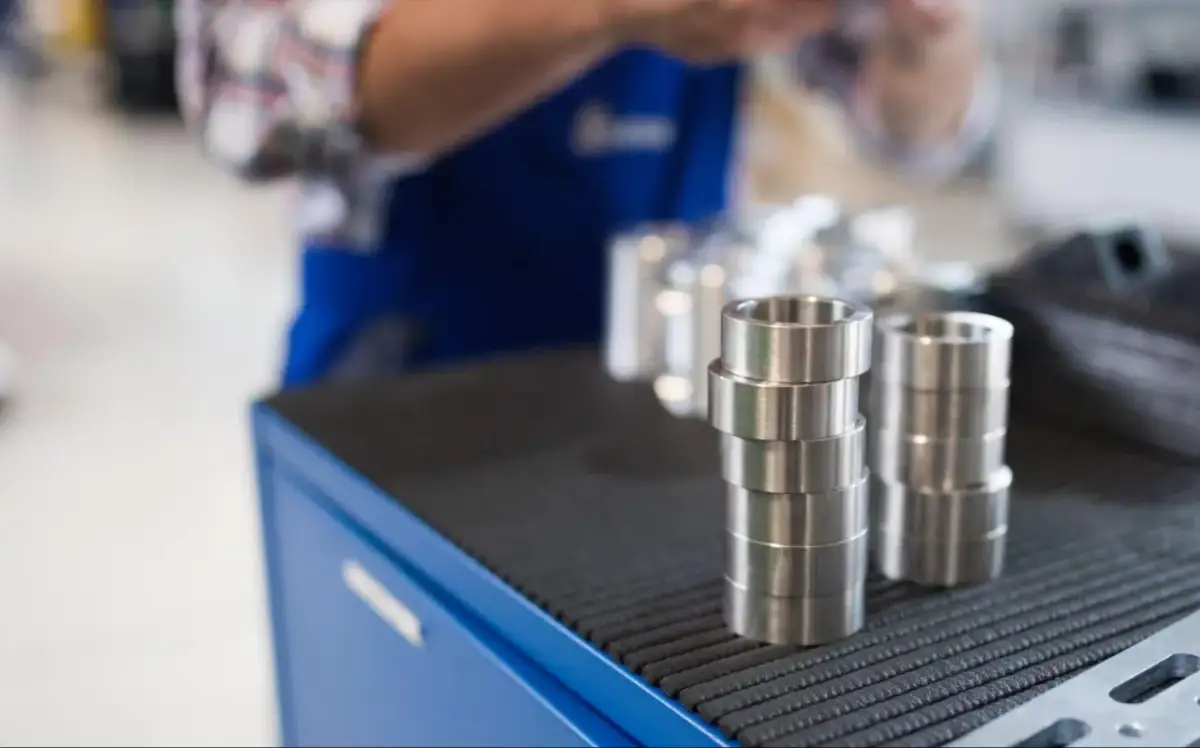

Materiały stosowane w produkcji tulei ślizgowych
Tuleje ślizgowe mogą być wykonywane z różnych materiałów, które wpływają na ich właściwości, trwałość oraz zakres zastosowania. Wybór odpowiedniego materiału zależy od warunków pracy, takich jak obciążenia, prędkość ruchu, środowisko pracy oraz wymagania dotyczące tarcia i odporności na ścieranie. Wśród najczęściej stosowanych materiałów wyróżnia się metale, tworzywa sztuczne oraz kompozyty trójwarstwowe.

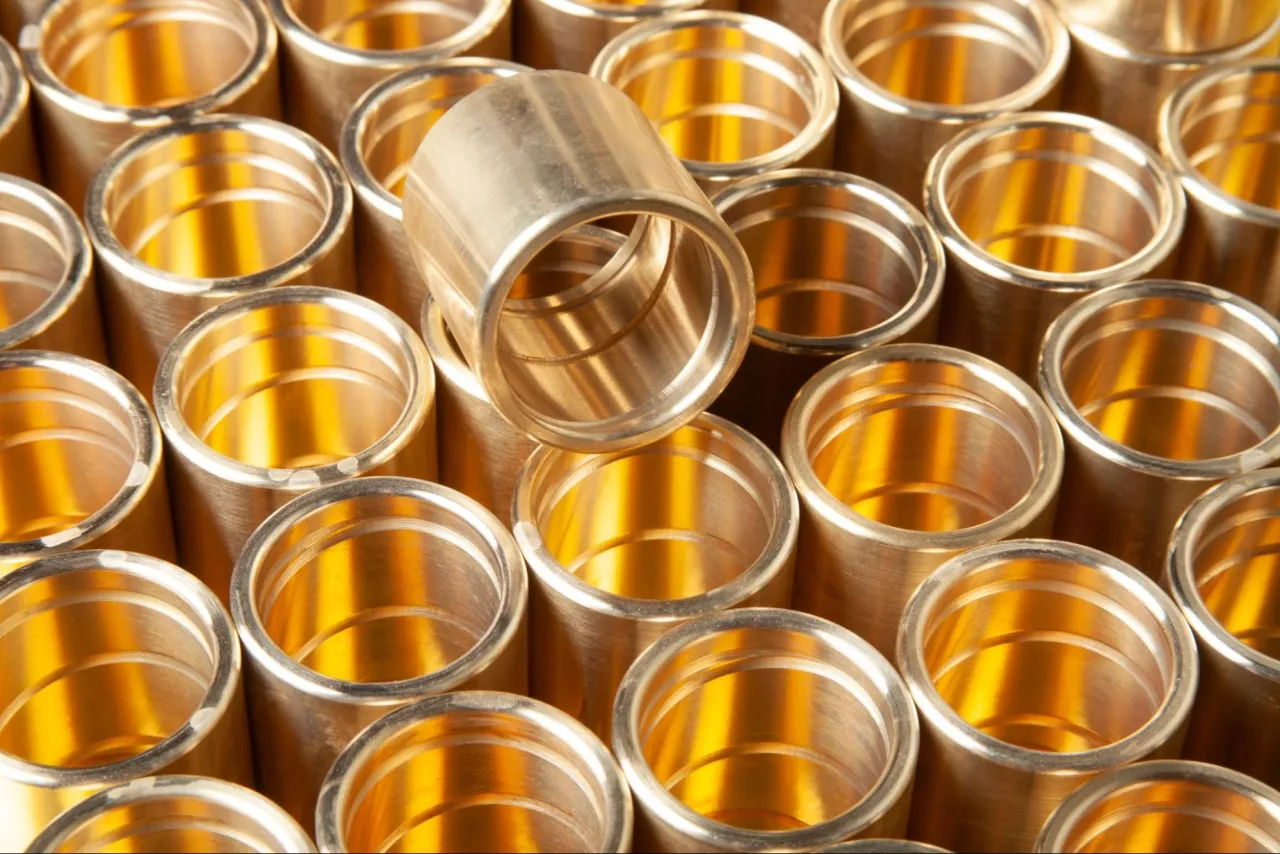

Metale w produkcji tulei ślizgowych
Metalowe tuleje ślizgowe wyróżniają się wysoką wytrzymałością mechaniczną oraz zdolnością do przenoszenia dużych obciążeń promieniowych i osiowych. Wykonuje się je głównie ze stali, brązu i mosiądzu, a ich zastosowanie zależy od specyficznych właściwości każdego z tych materiałów. Stalowe tuleje ślizgowe są często stosowane w tulejach bimetalicznych, w których rdzeń wykonany jest ze stali, a warstwa ślizgowa z innego materiału, np. brązu lub stopu aluminium. Taka konstrukcja pozwala na uzyskanie wysokiej wytrzymałości i odporności na ścieranie, co sprawia, że są powszechnie wykorzystywane w układach zawieszeń i mechanizmach wymagających dużej trwałości.
Brązowe tuleje ślizgowe są bardziej odporne na korozję niż stalowe i charakteryzują się dobrymi właściwościami ślizgowymi. Dzięki temu znajdują zastosowanie w miejscach, gdzie występują duże obciążenia i konieczna jest odporność na zużycie, np. w silnikach elektrycznych i układach hydraulicznych. Mosiężne tuleje ślizgowe są stosowane tam, gdzie wymagane jest połączenie dobrej odporności na tarcie i umiarkowanej wytrzymałości mechanicznej. Znajdują zastosowanie w mechanizmach o średnich obciążeniach, takich jak maszyny tkackie czy niektóre systemy przenośników taśmowych.
Tworzywa sztuczne w tulejach ślizgowych
Tuleje wykonane z tworzyw sztucznych charakteryzują się lekkością, odpornością na korozję oraz niskim współczynnikiem tarcia. Dzięki temu są powszechnie stosowane w aplikacjach, gdzie wymagane jest działanie bez smarowania lub praca w trudnych warunkach chemicznych. Najczęściej stosowanym materiałem jest poliamid, który wyróżnia się dobrą odpornością na ścieranie i możliwością pracy w szerokim zakresie temperatur. Poliamidowe tuleje ślizgowe znajdują zastosowanie w mechanizmach wykorzystujących ruch obrotowy oraz w układach, gdzie ważne jest zmniejszenie masy konstrukcji.
PTFE (teflon) jest kolejnym popularnym materiałem, który charakteryzuje się wyjątkowo niskim współczynnikiem tarcia i odpornością na działanie substancji chemicznych. Tuleje wykonane z PTFE stosowane są w miejscach wymagających minimalnego zużycia i cichej pracy, np. w precyzyjnych układach mechanicznych.
Poliacetal (POM) to tworzywo o wysokiej sztywności i wytrzymałości mechanicznej, co sprawia, że jest wykorzystywane w tulejach ślizgowych stosowanych w miejscach narażonych na duże obciążenia, takich jak układy hamulcowe i systemy zawieszeń.
Kompozyty trójwarstwowe – zaawansowane rozwiązanie
Nowoczesnym rozwiązaniem stosowanym w tulejach ślizgowych są kompozyty trójwarstwowe, które łączą zalety metali i tworzyw sztucznych. Składają się one z trzech warstw:
- Stalowego rdzenia, który zapewnia wysoką wytrzymałość mechaniczną i stabilność konstrukcji.
- Warstwy porowatego brązu, zwiększającej odporność na zużycie i umożliwiającej retencję środka smarnego.
- Powłoki z PTFE, która zapewnia niski współczynnik tarcia i pozwala na pracę tulei bez konieczności smarowania.
Tuleje wykonane z kompozytów trójwarstwowych znajdują zastosowanie w miejscach, gdzie wymagane jest minimalne tarcie oraz wysoka trwałość, np. w układach zawieszeń pojazdów, mechanizmach przemysłowych czy w przenośnikach taśmowych.
Właściwości tulei ślizgowych i ich wpływ na działanie mechanizmów
Tuleje ślizgowe odgrywają kluczową rolę w mechanizmach, w których występuje ruch obrotowy i wymagane jest ograniczenie tarcia oraz zużycia współpracujących elementów. Ich właściwości mają bezpośredni wpływ na efektywność działania układów mechanicznych, trwałość konstrukcji oraz koszty eksploatacji. Wybór odpowiedniej tulei powinien być dostosowany do warunków pracy, takich jak obciążenia, prędkość ruchu, środowisko pracy oraz wymagania dotyczące konserwacji.
Niski współczynnik tarcia i redukcja zużycia
Jedną z najważniejszych cech tulei ślizgowych jest niski współczynnik tarcia, który wpływa na ich efektywność i trwałość. Dzięki zastosowaniu odpowiednich materiałów, takich jak kompozyt trójwarstwowy lub tworzywa sztuczne, tuleje mogą pracować bez konieczności smarowania, co jest istotne w miejscach trudno dostępnych oraz układach wymagających minimalnej konserwacji.
Tuleje suche, wykonane np. z PTFE, zapewniają bardzo dobre właściwości ślizgowe i eliminują potrzebę stosowania układów smarowania, co zmniejsza koszty eksploatacyjne i upraszcza obsługę techniczną. Z kolei tuleje olejowe, dzięki zastosowaniu smaru lub oleju, minimalizują zużycie współpracujących elementów i pozwalają na pracę w bardziej wymagających warunkach, np. przy wysokich obciążeniach promieniowych.
Odporność na obciążenia promieniowe i osiowe
Tuleje ślizgowe muszą wytrzymywać różne rodzaje obciążeń, w tym duże obciążenia promieniowe i osiowe jednokierunkowe. Tuleje cylindryczne przenoszą głównie obciążenia promieniowe, co sprawia, że są szeroko stosowane w mechanizmach wykorzystujących ruch obrotowy. Tuleje kołnierzowe dodatkowo zapewniają ustalenie osiowe, co zwiększa stabilność konstrukcji i pozwala na bardziej precyzyjne prowadzenie ruchu wałka.
W niektórych zastosowaniach, takich jak układy zawieszeń czy przenośniki taśmowe, tuleje muszą sprostać wysokim obciążeniom krawędziowym. W takich przypadkach stosuje się modele wykonane z wytrzymałych materiałów, takich jak stal lub kompozyty trójwarstwowe, które zapewniają odpowiednią odporność na ścieranie i uszkodzenia mechaniczne.
Wysoka wytrzymałość mechaniczna i odporność na warunki pracy
Długotrwała praca tulei ślizgowych zależy od ich odporności na intensywne obciążenia oraz trudne warunki środowiskowe. W wielu aplikacjach tuleje są narażone na działanie substancji chemicznych, wysokich temperatur, wilgoci czy zanieczyszczeń. W takich przypadkach zastosowanie znajdują tuleje wykonane z odpornych na korozję materiałów, takich jak brąz, poliacetal czy teflon.
Odporność na zjawiska elektrostatyczne jest kolejną istotną cechą tulei ślizgowych wykorzystywanych w niektórych branżach, np. w przemyśle elektronicznym czy w urządzeniach precyzyjnych. W takich przypadkach stosuje się tuleje wykonane z materiałów o właściwościach antystatycznych, które zapobiegają gromadzeniu się ładunków elektrostatycznych.
Brak konieczności smarowania i minimalizacja konserwacji
W wielu zastosowaniach, zwłaszcza w miejscach trudno dostępnych lub wymagających długiej żywotności elementów, tuleje ślizgowe powinny działać bez konieczności częstej konserwacji. W takich sytuacjach najlepszym wyborem są tuleje suche, które nie wymagają układów smarowania, dzięki czemu redukują koszty obsługi i poprawiają efektywność mechanizmów.
Zastosowanie tulei ślizgowych o niskim współczynniku tarcia pozwala na długotrwałą i niezawodną pracę nawet w trudnych warunkach, takich jak mechanizmy w maszynach rolniczych czy w konstrukcjach platform ciężarówek. W układach smarowania wykorzystuje się także tuleje olejowe, które dzięki warstwie smaru wydłużają czas eksploatacji i poprawiają płynność ruchu obrotowego.
